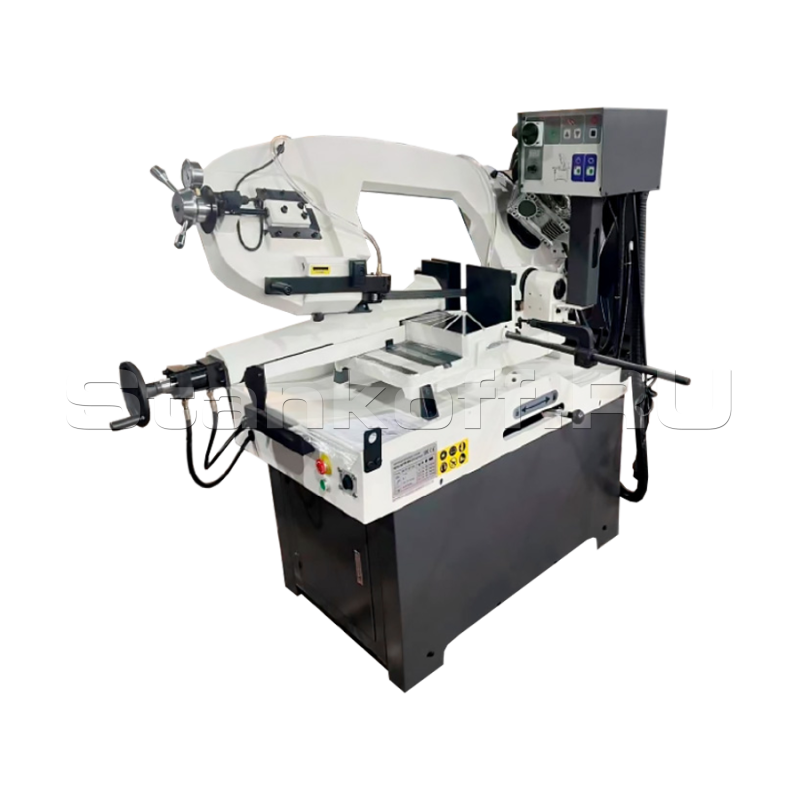

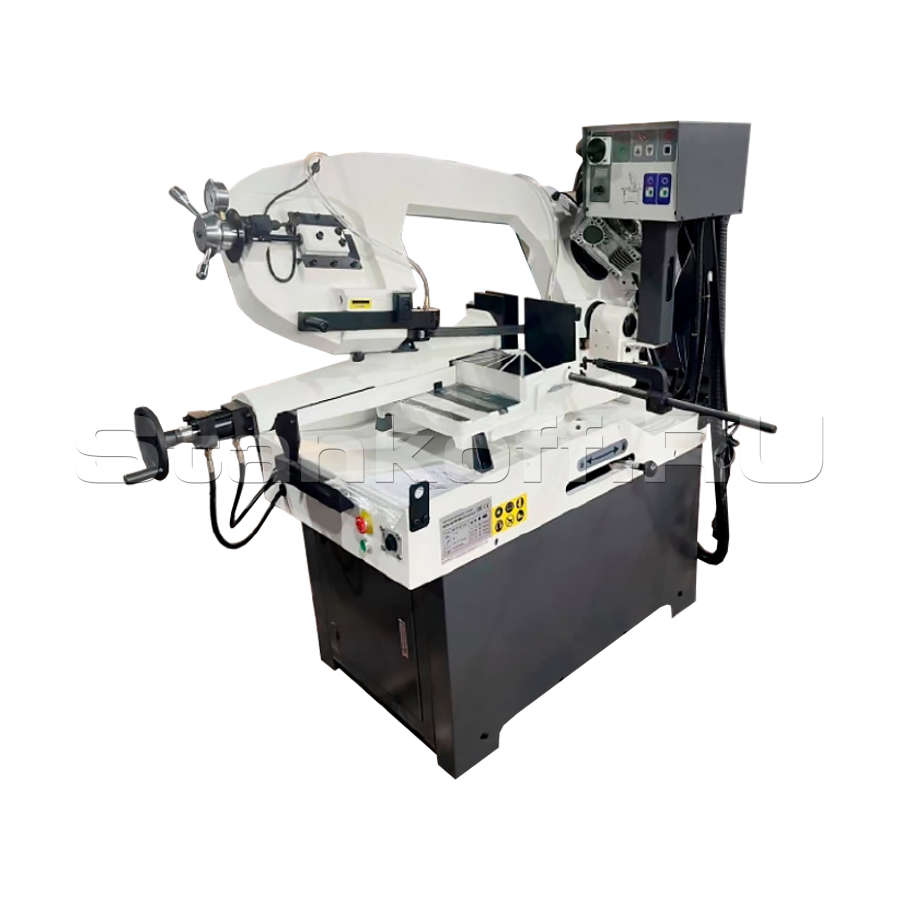

Ленточнопильный станок Stalex BSМ-270GVH
Краткие характеристики
Артикул
BSМ-270GVH
| Вращение пилы | от -45° до +60° | |||
| Привод | зубчатый | |||
| Скорость резания, м/мин | 34/68 | |||
| Рабочая зона | -45° | 90° | +45° | +60° |
| Сечение (круг), мм | 210 | 270 | 240 | 160 |
| Сечение (квадрат), мм | 180 | 260 | 180 | 100 |
| Сечение (прямоугольник), мм | 180x180 | 220x370 | 160x240 | 160х100 |
| Подготовленные пазы в основаниях тисков для пиления под углом | -45°; -30°; -15°; 0°; +15°; +30°; +45°; +60° | |||
| Передаточное отношение | 25:1 | |||
| Диаметр шкивов, мм | 380 | |||
| Размер полотна, мм | 27х0,9х3160 | |||
| Рабочая высота станка, мм | 920 | |||
| Зажим заготовки | Гидравлический | |||
| Объём бака СОЖ, л | 17 | |||
| Объём гидравлического бака, л | 22 | |||
| Мощность двигателя СОЖ, кВт | 0,45 | |||
| Напряжение двигателя СОЖ, В | 380 | |||
| Мощность двигателя, кВт | 1,5/1,1 | |||
| Напряжение двигателя, В | 3-х фазный, 380 | |||
| Габаритные размеры в упаковке (ДxШxВ), мм | 1860х760х1720 | |||
| Масса нетто/брутто, кг | 491/541 | |||
Модели серии
Все товары
Конструктив
На полуавтоматическом ленточнопильном станке Stalex BSM-270GVH возможно выполнение операций как в ручном, так и в автоматическом режиме. В ручном режиме каждая операция выполняется нажатием соответствующей кнопки, тогда как в автоматическом станок самостоятельно выполняет полный цикл резания: зажим заготовки, запуск пилы, опускание рамы, остановка пилы, подъем рамы и разжатие тисков. В этом случае оператору остается только подавать заготовки и нажимать кнопку «Пуск».
Станок предназначен для распила заготовок диаметром до 270 мм и прямоугольных заготовок размером 220×370 мм. В рабочей зоне резания полотно точно направляется двумя направляющими головками. Конструкция станка позволяет поворачивать корпус пилы в обе стороны в диапазоне от -45° до +60°, что обеспечивает удобство при резке под разными углами и частой смене угла распила.
Станок оснащен гидравлическими тисками с функцией быстрого зажима, позволяющими работать с заготовками шириной до 370 мм. В стандартную комплектацию входит система СОЖ, что значительно повышает производительность и качество обработки.
Станок предназначен для распила заготовок диаметром до 270 мм и прямоугольных заготовок размером 220×370 мм. В рабочей зоне резания полотно точно направляется двумя направляющими головками. Конструкция станка позволяет поворачивать корпус пилы в обе стороны в диапазоне от -45° до +60°, что обеспечивает удобство при резке под разными углами и частой смене угла распила.
Станок оснащен гидравлическими тисками с функцией быстрого зажима, позволяющими работать с заготовками шириной до 370 мм. В стандартную комплектацию входит система СОЖ, что значительно повышает производительность и качество обработки.
Преимущества
- Поворотный стол с возможностью поворота пилы в обе стороны: от –45° до +60°, угол регулируется вдоль шкалы;
- Литая чугунная рама обеспечивает высокую жесткость станка и эффективно гасит вибрации;
- Гидравлическая станция для автоматической бесступенчатой резки с плавной регулировкой скорости опускания рамы (подвод и рабочий ход), ёмкость бака — 22 литра;
- Зубчатый привод с закалённой и бронзовой зубчато-винтовой передачей (червяная передача с передаточным отношением 25:1);
- Станция охлаждения с подачей СОЖ расположена внутри рамы, ёмкость бака — 17 литра;
- Точность движения ленты обеспечивается за счёт использования твердосплавных пластин и роликовых подшипников.
Конструтивные особенности

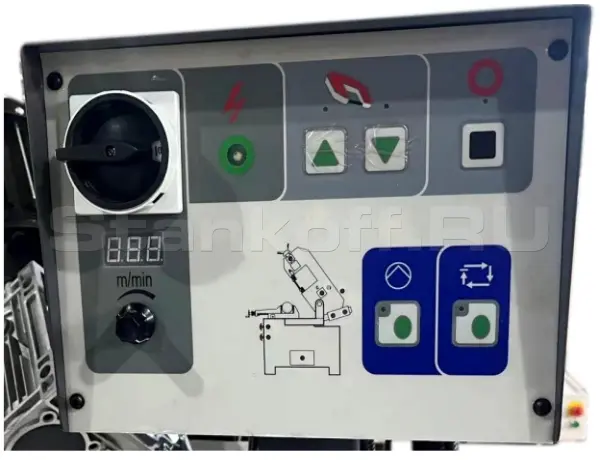

Панель управления и пульте станка
• Переключатель включения станка
• Индикатор включения станка;
• Кнопки движения рамы при работе в ручном режиме резки;
• Кнопка выключения станка;
• Маховик регулировки скорости резания 5-90 м/мин + цифровой индикатор скорости резания;
• Кнопка переключения на ручной режим;
• Кнопка переключения на автоматический режим.
• Индикатор включения станка;
• Кнопки движения рамы при работе в ручном режиме резки;
• Кнопка выключения станка;
• Маховик регулировки скорости резания 5-90 м/мин + цифровой индикатор скорости резания;
• Кнопка переключения на ручной режим;
• Кнопка переключения на автоматический режим.
Передаточное отношение 25:1
Передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость.

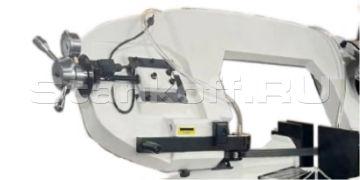

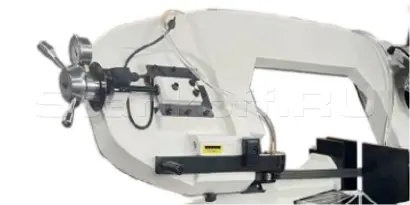

Маховик натяжения + датчик отключения + тензометр
Маховик ручного натяжения ленты + датчик отключения станка при обрыве полотна + тензометр

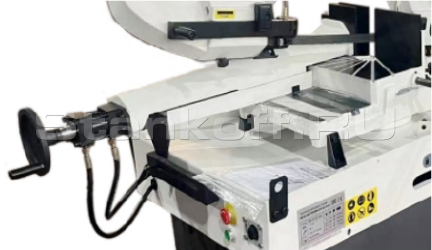

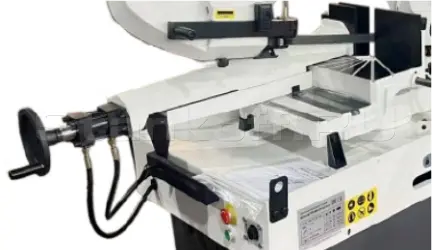

Маховик тисков и гидравлические тиски
Маховик позволяет оператору плавно и точно контролировать силу зажима, обеспечивая надежную фиксацию заготовки во время обработки.

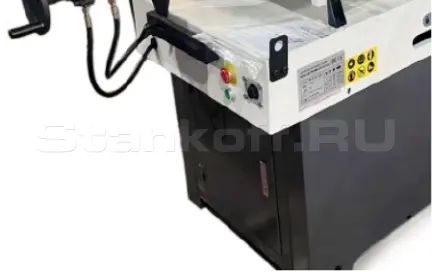

Шкаф-подставка
Необходим для физической устойчивости станка, но и для удобства работы, обеспечения безопасности и долговечности оборудования.
Гидравлическая система движения рамы пилы
Скорость опускания пилы регулируется гидроцилиндром
Гидравлическая система
Класс вязкости гидравлического масла
| Класс вязкости | Кинематическая вязкость при 40 °C, мм²/с |
| Маловязкие масла | |
| 5 | 4,14-5,06 |
| 7 | 6,12-7,48 |
| 10 | 9,00-11,00 |
| 15 | 13,50-16,50 |
| Средневязкие масла | |
| 22 | 19,80-24,20 |
| 32 | 28,80-35,20 |
| Вязкие масла | |
| 46 | 41,40-50,60 |
| 68 | 61,20-74,80 |
| 100 | 90,00-110,00 |
| 150 | 135,00-165,00 |
| *Заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
Стандартная комплектация
- Подвижная направляющая с роликовыми подшипниками натяжения полотна;
- Гидравлическая система движения рамы пилы;
- Гидравлические тиски;
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин;
- Трёхлучевой маховик механического натяжения ленты;
- Датчик контроля натяжения полотна – тензометр;
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка);
- Мерный упор 520 мм;
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ;
- Шкаф-подставка для инструментов;
- Пила ленточная квалитет М42.
Характеристики
| Вращение пилы | от -45° до +60° | |||
| Привод | зубчатый | |||
| Скорость резания, м/мин | 34/68 | |||
| Рабочая зона | -45° | 90° | +45° | +60° |
| Сечение (круг), мм | 210 | 270 | 240 | 160 |
| Сечение (квадрат), мм | 180 | 260 | 180 | 100 |
| Сечение (прямоугольник), мм | 180x180 | 220x370 | 160x240 | 160х100 |
| Подготовленные пазы в основаниях тисков для пиления под углом | -45°; -30°; -15°; 0°; +15°; +30°; +45°; +60° | |||
| Передаточное отношение | 25:1 | |||
| Диаметр шкивов, мм | 380 | |||
| Размер полотна, мм | 27х0,9х3160 | |||
| Рабочая высота станка, мм | 920 | |||
| Зажим заготовки | Гидравлический | |||
| Объём бака СОЖ, л | 17 | |||
| Объём гидравлического бака, л | 22 | |||
| Мощность двигателя СОЖ, кВт | 0,45 | |||
| Напряжение двигателя СОЖ, В | 380 | |||
| Мощность двигателя, кВт | 1,5/1,1 | |||
| Напряжение двигателя, В | 3-х фазный, 380 | |||
| Габаритные размеры в упаковке (ДxШxВ), мм | 1860х760х1720 | |||
| Масса нетто/брутто, кг | 491/541 | |||
