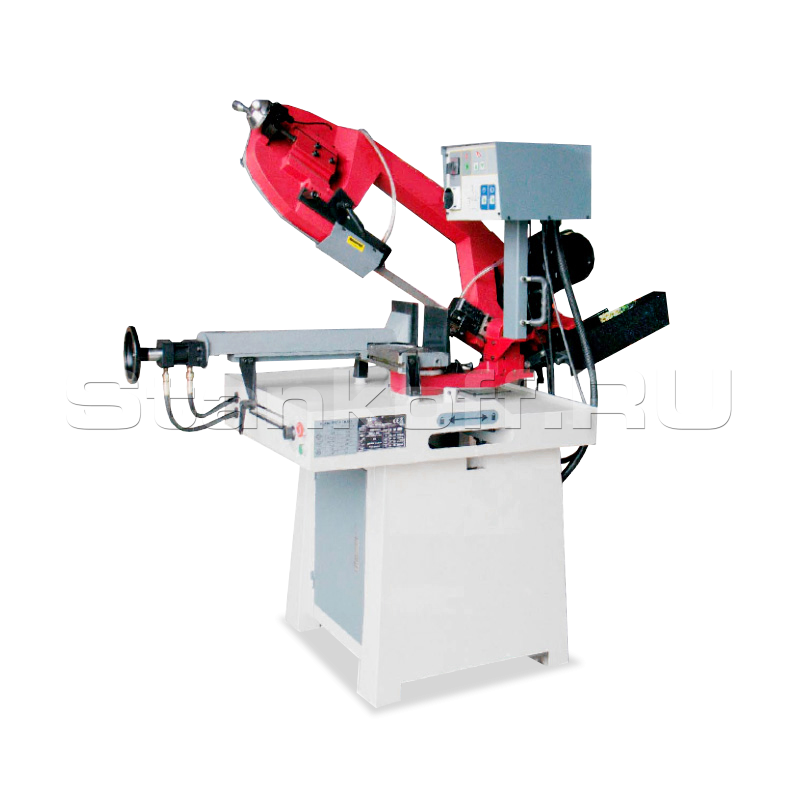

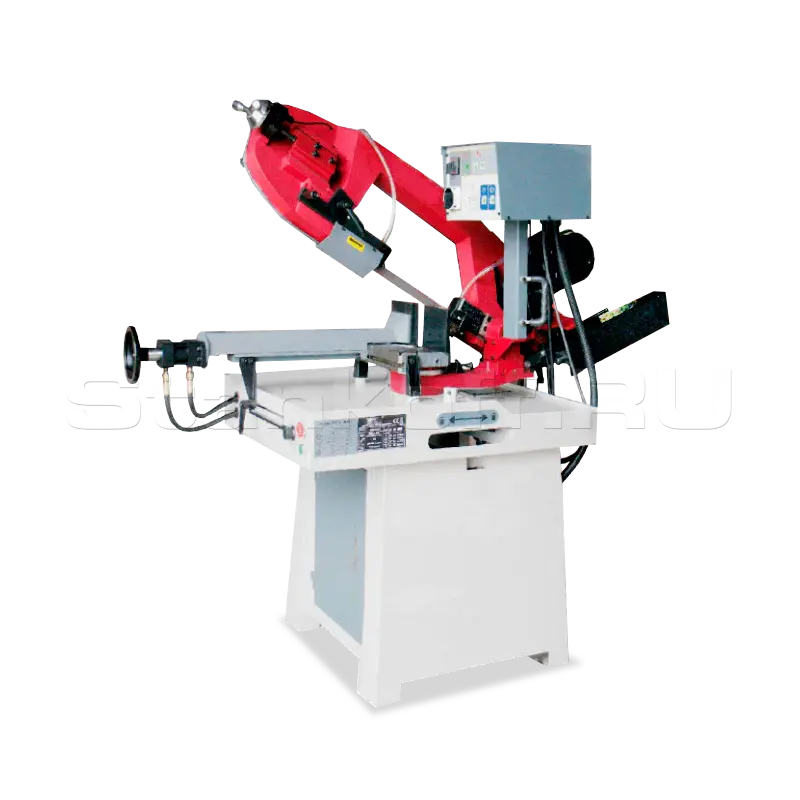

Ленточнопильный станок BSM-250GH

Name: Ленточнопильный станок BSM-250GH
Brand: Stalex
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Stalex (Китай)

Краткие характеристики

Артикул BSM-250GH

Вращение пилы	от -45° до +60°
Привод	зубчатый
Скорость резания, м/мин	30/70
Рабочая зона	-45°	90°	+45°	+60°
Сечение (круг), мм	175	250	200	125
Сечение (квадрат), мм	150	245	190	125
Сечение (прямоугольник), мм	140x180	175x320	175x200	130х125
Подготовленные пазы в основаниях тисков для пиления под углом	45°; -30°; -15°; 0°; +15°; +30°; +45°; +60°
Передаточное отношение	36:1
Диаметр шкивов, мм	300
Размер полотна, мм	27х0,9х2680
Рабочая высота станка, мм	965
Зажим заготовки	Гидравлический
Объём бака СОЖ, л	15,6
Объём гидравлического бака, л	22
Мощность двигателя СОЖ, кВт	0,75
Напряжение двигателя СОЖ, В	380
Мощность двигателя, кВт	1,5/1,1
Напряжение двигателя, В	3-х фазный, 380
Габаритные размеры в упаковке (ДxШxВ), мм	1770х760х1625
Масса нетто/брутто, кг	331/394

Все характеристики

Модели серии

Все товары

BSM-270GH

BSМ-270GVH

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Полуавтоматический станок Stalex BSM-250GH предлагает два режима работы: ручной, когда каждая операция выполняется вручную с помощью соответствующих кнопок, и автоматический, при котором станок выполняет весь цикл резки (зажим заготовки, запуск пилы, опускание рамы, остановка пилы, подъем рамы и отжим тисков). В автоматическом режиме оператору необходимо лишь подать заготовку и нажать кнопку «Пуск».

Станок способен распиливать заготовки диаметром до 250 мм. В рабочей зоне резания полотно направляется двумя головками для точности выполнения реза. С возможностью поворота корпуса пилы в обе стороны от –45° до +60°, станок подходит для пиления под различными углами, что особенно удобно при частой смене углов резки.

Он оснащен гидравлическими тисками для быстрого зажима заготовок, что позволяет работать с заготовками шириной до 320 мм. Также в стандартной комплектации имеется система СОЖ, обеспечивающая высокую производительность станка.

Элементы станка

Поворотный стол с возможностью поворота пилы в обе стороны: от –45° до +60°, угол регулируется вдоль шкалы;
Литая чугунная рама обеспечивает высокую жесткость станка и эффективно гасит вибрации;
Гидравлическая станция для автоматической бесступенчатой резки с плавной регулировкой скорости опускания рамы (подвод и рабочий ход), ёмкость бака — 22 литра;
Зубчатый привод с закалённой и бронзовой зубчато-винтовой передачей (червяная передача с передаточным отношением 36:1);
Станция охлаждения с подачей СОЖ расположена внутри рамы, ёмкость бака — 15,6 литра;
Точность движения ленты обеспечивается за счёт использования твердосплавных пластин и роликовых подшипников.

Конструтивные особенности

Панель управления на стойке и пульте станка

Позволяет оператору эффективно контролировать процесс резки, обеспечивать безопасность и точность работы оборудования.

Передаточное отношение - 36:1

Передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость.

Маховик натяжения + датчик отключения

Маховик ручного натяжения ленты + датчик отключения станка при обрыве полотна.

Маховик тисков и гидравлические тиски

Маховик позволяет оператору плавно и точно контролировать силу зажима, обеспечивая надежную фиксацию заготовки во время обработки.

Шкаф-подставка

Необходим для физической устойчивости станка, но и для удобства работы, обеспечения безопасности и долговечности оборудования.

Гидравлическая система движения рамы пилы

Скорость опускания пилы регулируется гидроцилиндром

Гидравлическая система

Для длинномерных деталей и заготовок предлагается универсальный рольганг Stalex Z 300 с регулировкой высоты, шириной роликов 300 мм и грузоподъёмностью 180 кг/м.

Также упор с ручным измерительным устройством ZO для точной и повторяемой резки заготовок на необходимую длину.

Класс вязкости гидравлического масла

Класс вязкости	Кинематическая вязкость при 40 °C, мм²/с
Маловязкие масла
5	4,14-5,06
7	6,12-7,48
10	9,00-11,00
15	13,50-16,50
Средневязкие масла
22	19,80-24,20
32	28,80-35,20
Вязкие масла
46	41,40-50,60
68	61,20-74,80
100	90,00-110,00
150	135,00-165,00
Заливать 2/3 по уровню масла используется гидравлическое масло стандартного качества (веретёнка)

Стандартная комплектация

Подвижная направляющая с роликовыми подшипниками натяжения полотна;
Гидравлическая система движения рамы пилы;
Гидравлические тиски;
Скорость вращения пилы, две скорости резания - 35 / 70 м/мин;
Трёхлучевой маховик механического натяжения ленты;
Датчик контроля натяжения полотна – тензометр;
Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка);
Мерный упор 310 мм;
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ;
Шкаф-подставка для инструментов;
Пила ленточная квалитет М4.

Характеристики

Вращение пилы	от -45° до +60°
Привод	зубчатый
Скорость резания, м/мин	30/70
Рабочая зона	-45°	90°	+45°	+60°
Сечение (круг), мм	175	250	200	125
Сечение (квадрат), мм	150	245	190	125
Сечение (прямоугольник), мм	140x180	175x320	175x200	130х125
Подготовленные пазы в основаниях тисков для пиления под углом	45°; -30°; -15°; 0°; +15°; +30°; +45°; +60°
Передаточное отношение	36:1
Диаметр шкивов, мм	300
Размер полотна, мм	27х0,9х2680
Рабочая высота станка, мм	965
Зажим заготовки	Гидравлический
Объём бака СОЖ, л	15,6
Объём гидравлического бака, л	22
Мощность двигателя СОЖ, кВт	0,75
Напряжение двигателя СОЖ, В	380
Мощность двигателя, кВт	1,5/1,1
Напряжение двигателя, В	3-х фазный, 380
Габаритные размеры в упаковке (ДxШxВ), мм	1770х760х1625
Масса нетто/брутто, кг	331/394
