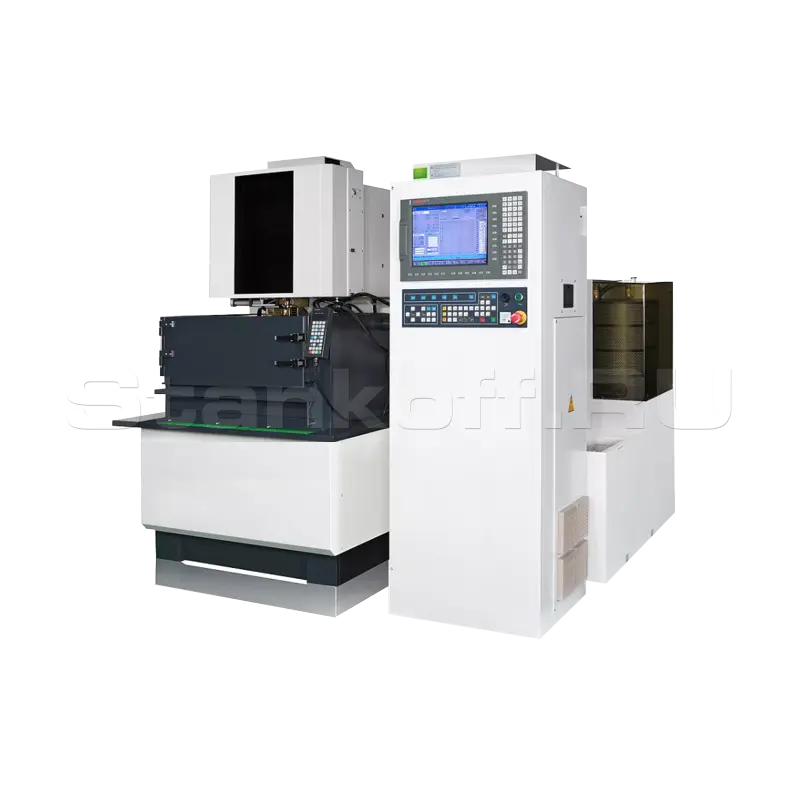

Электроэрозионный проволочно-вырезной станок CWE640L

Name: Электроэрозионный проволочно-вырезной станок CWE640L
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: CWE640L
Тип: Многопроходный
Емкость бака рабочей жидкости, л: 760
Шероховатость, Ra: 0,2-0,3
Ход рабочего стола по оси X, мм: 600
Ход рабочего стола по оси Y, мм: 400

Все характеристики

Конструктив

Электроэрозионный проволочно-вырезной станок CWE640L сочетает в себе современные технологии электроэрозионной обработки с высокой точностью и автоматизацией процессов. Этот станок предназначен для обработки твердых и жаропрочных материалов, таких как титан, вольфрам, нержавеющая сталь и другие электропроводящие заготовки, что делает его универсальным инструментом для решения сложных производственных задач. Станок преимущественно используется для изготовления штампов и пресс-форм, поскольку его главным преимуществом является высокая точность обработки.

Конструктивные особенности

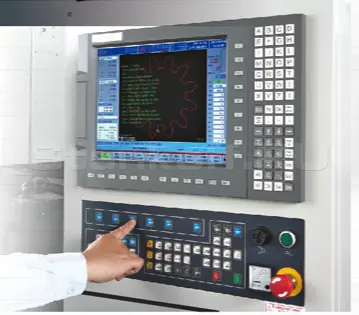

Система ЧПУ

Поддерживает интеграцию с CAD/CAM, позволяя загружать готовые программы для обработки. Интерфейс отличается простотой и функциональностью, предоставляя возможности:
• Хранения и использования базы данных режимов обработки;
• Контроля всех этапов процесса;
• 3D-симуляции операций;
• Редактирования управляющих программ;
• Выполнения специализированных функций, включая обработку острых углов и финишную обработку с выбором от одного до пяти проходов для обеспечения нужного качества поверхности;
• Для ввода данных предусмотрены клавиатура, интерфейсы RS-232C и CF Card Reader. Удобство работы обеспечивается 15-дюймовым цветным TFT-дисплеем;
• Оборудование поддерживает управление по 5 осям (X, Y, U, V, Z) с высокой точностью: минимальный шаг — 0,001 мм, максимальный диапазон перемещения — ±9999,999 мм.

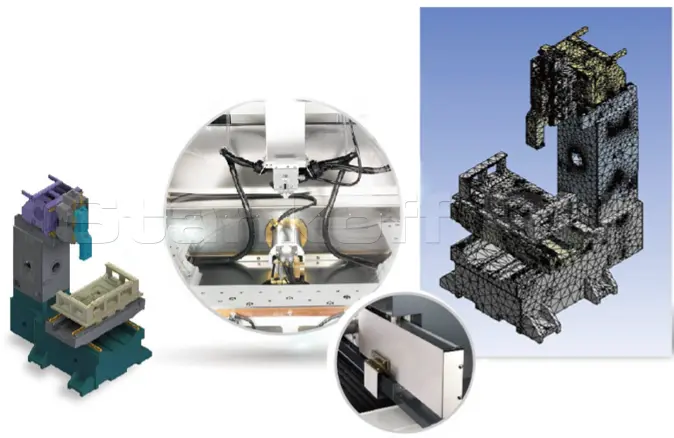

Станина

Станина с повышенной жесткостью и термической устойчивостью.

Линейные двигатели и оптические линейки

Высокоточные линейные двигатели и оптические линейки высокого разрешения на осях X, Y.

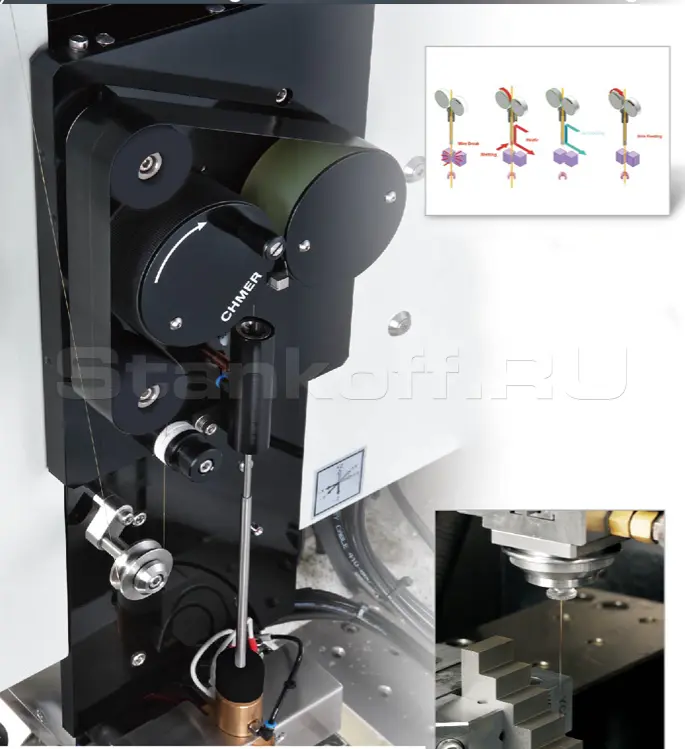

Система автозаправки проволоки

Высокоэффективная, высокоскоростная система автозаправки проволоки.

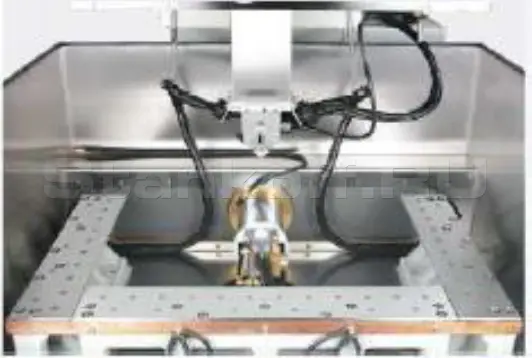

П-образный рабочий стол

П-образный рабочий стол и рабочая ванна изготовлены из нержавеющей стали.

Дистанционный пульт управления:

• Жидкокристаллический экран;
• Отображение позиции по осям X, Y, Z, U, V;
• Функции поиска кромки и центра;
• Функция отрезки и заправки проволоки.

Образцы деталей

Материал: SKD-11 (аналог Х12М);
Толщина: 30 мм;
Время обработки: 1 ч 10 мин;
Диаметр проволоки: 0,2 мм;
Количество проходов: 3;
Точность: 3 мкм;
Шероховатость: Ra 0,55-0,58 мкм.

Материал: SKD-11 (аналог Х12М);
Толщина: 25 мм;
Время обработки: 5 ч 30 мин;
Диаметр проволоки: 0,2 мм;
Количество проходов: 3;
Точность: 3 мкм;
Шероховатость: Ra 0,55-0,58 мкм;

Материал: SKD-11 (аналог Х12М);
Толщина: 30 мм;
Время обработки: 4 ч 30 мин;
Диаметр проволоки: 0,1 мм;
Количество проходов: 4;
Точность: 3 мкм;
Шероховатость: Ra 0,28-0,31 мкм.

Материал: SKD-11 (аналог Х12М);
Толщина: 3,5 мм;
Время обработки: 1 ч 20 мин;
Диаметр проволоки: 0,15 мм;
Количество проходов: 3;
Точность: 3 мкм;
Шероховатость: Ra 0,55-0,58 мкм.

Материал: SKD-11 (аналог Х12М);
Толщина: 10 мм Обрабатываемый диаметр: 27 мм;
Время обработки: 3 ч 50 мин;
Диаметр проволоки: 0,2 мм;
Количество проходов: 3;
Точность: 3 мкм;
Шероховатость: Ra 0,58-0,6 мкм.

Материал: PCD (поликристаллический алмаз);
Толщина: 2,5 мм;
Диаметр проволоки: 0,2 мм;
Скорость резания: 2,0 мм/мин.

Стандартная комплектация

Линейные двигатели осей X, Y;
Оптические линейки по осям X/Y с ценой деления 0,5 мкм;
Система автоматической заправки проволоки;
Стабилизатор + трансформатор (2 в 1);
Бумажные фильтры;
Ионообменная смола;
Сопла;
Направляющие для работы с проволокой Ф0,25 мм;
Твердосплавные токосъемники;
Ключ для замены направляющих;
Катушка латунной проволоки Ф0,25×5 кг;
Набор инструментов для обслуживания станка;
Функция защиты от столкновений по Z-оси;
Шаблон для выставления вертикальности проволоки;
Разъем USB;
Рабочее освещение.

Опциональные возможности

Поворотный стол

Опциональная возможность оснащения дополнительной осью (поворотный стол).

Характеристики

Общие характеристики
Тип	Многопроходный
Емкость бака рабочей жидкости, л	760
Шероховатость, Ra	0,2-0,3
Параметры рабочего стола
Ход рабочего стола по оси X, мм	600
Ход рабочего стола по оси Y, мм	400
Ход рабочего стола по оси Z, мм	300
Ход рабочего стола по оси U, мм	100
Ход рабочего стола по оси V, мм	100
Двигатели осей X,Y	Линейные
Обработка детали
Толщина обрабатываемой детали, мм	80
Макс. вес заготовки, кг	600
Макс. размер заготовки, мм	910x700x295
Макс. скорость подачи по осям X,Y, мм/мин	800
Параметры проволки
Угол наклона проволки, °/мм	±21/80
Мин. диаметр, мм	0,15
Макс. диаметр, мм	0,3
Усилие натяжения проволки, кгс	300
Электропитание
Частота, Гц	50/60±1
Макс. рабочий ток, А	25
Элементная база	МОП-транзисторы
Макс. рабочая точность, мм	0,003
Габаритные размеры
Габаритные размеры станка, мм	2500 × 2400 × 2300
Вес нетто, кг	3600
