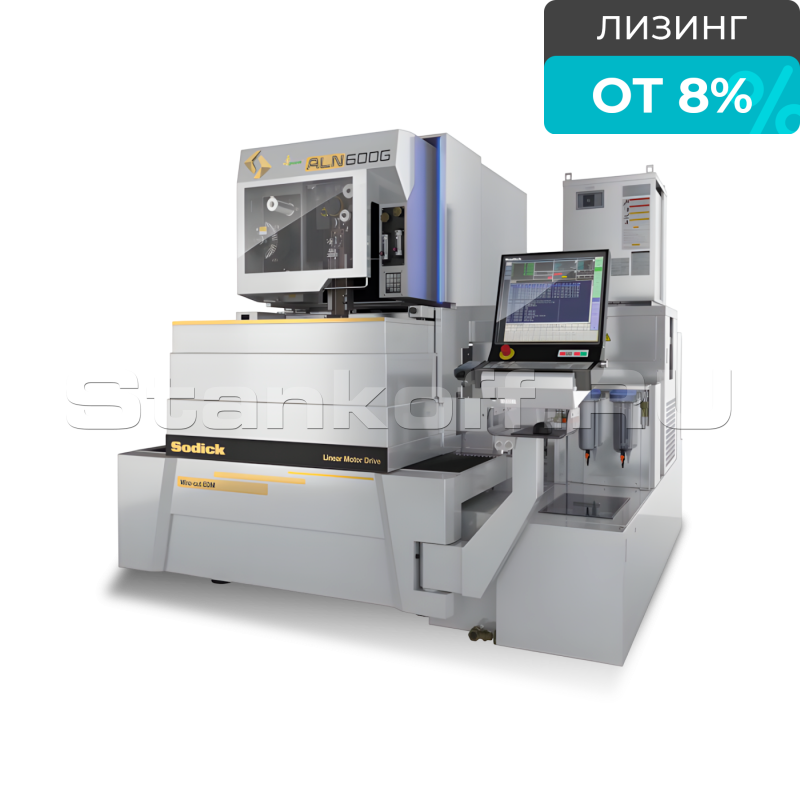

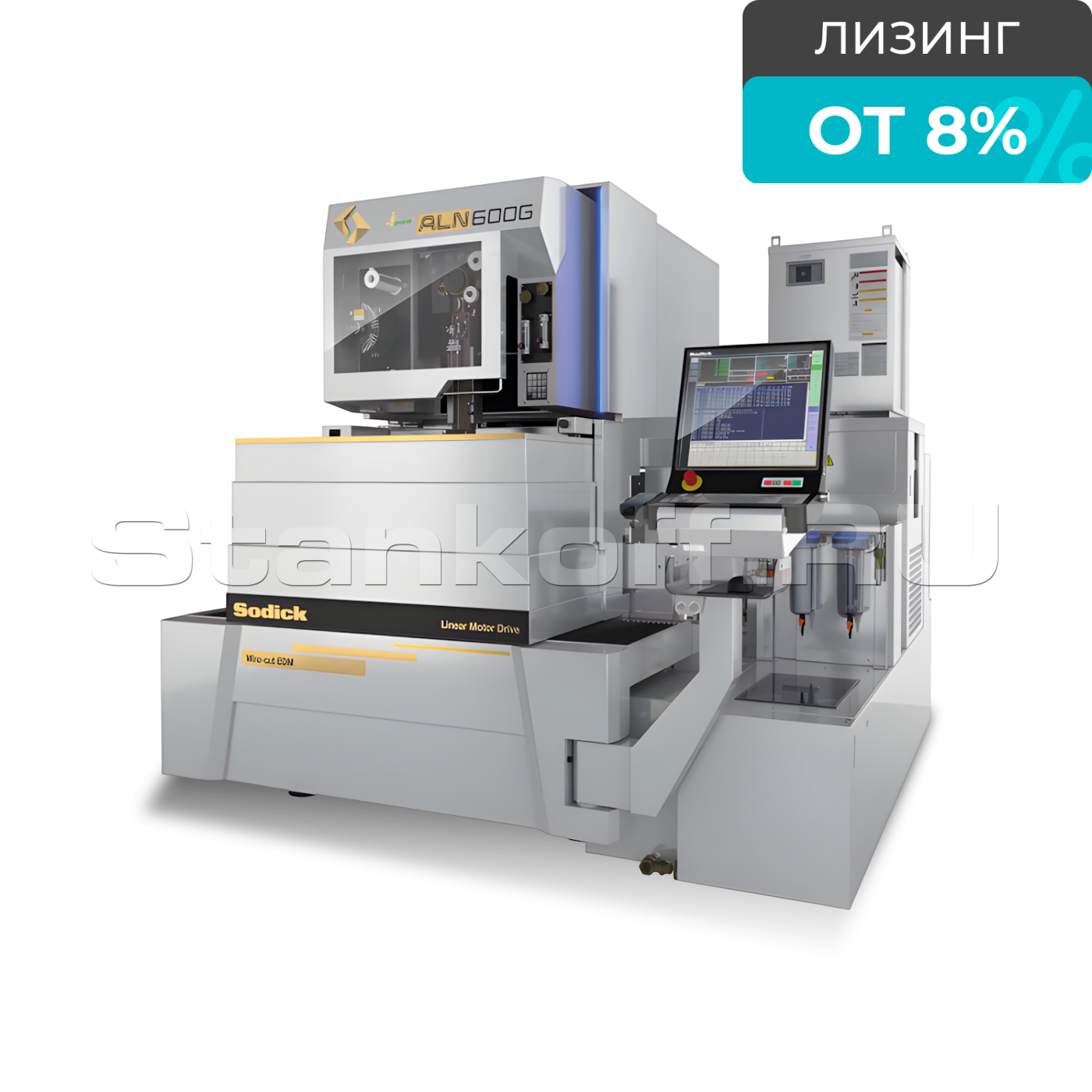

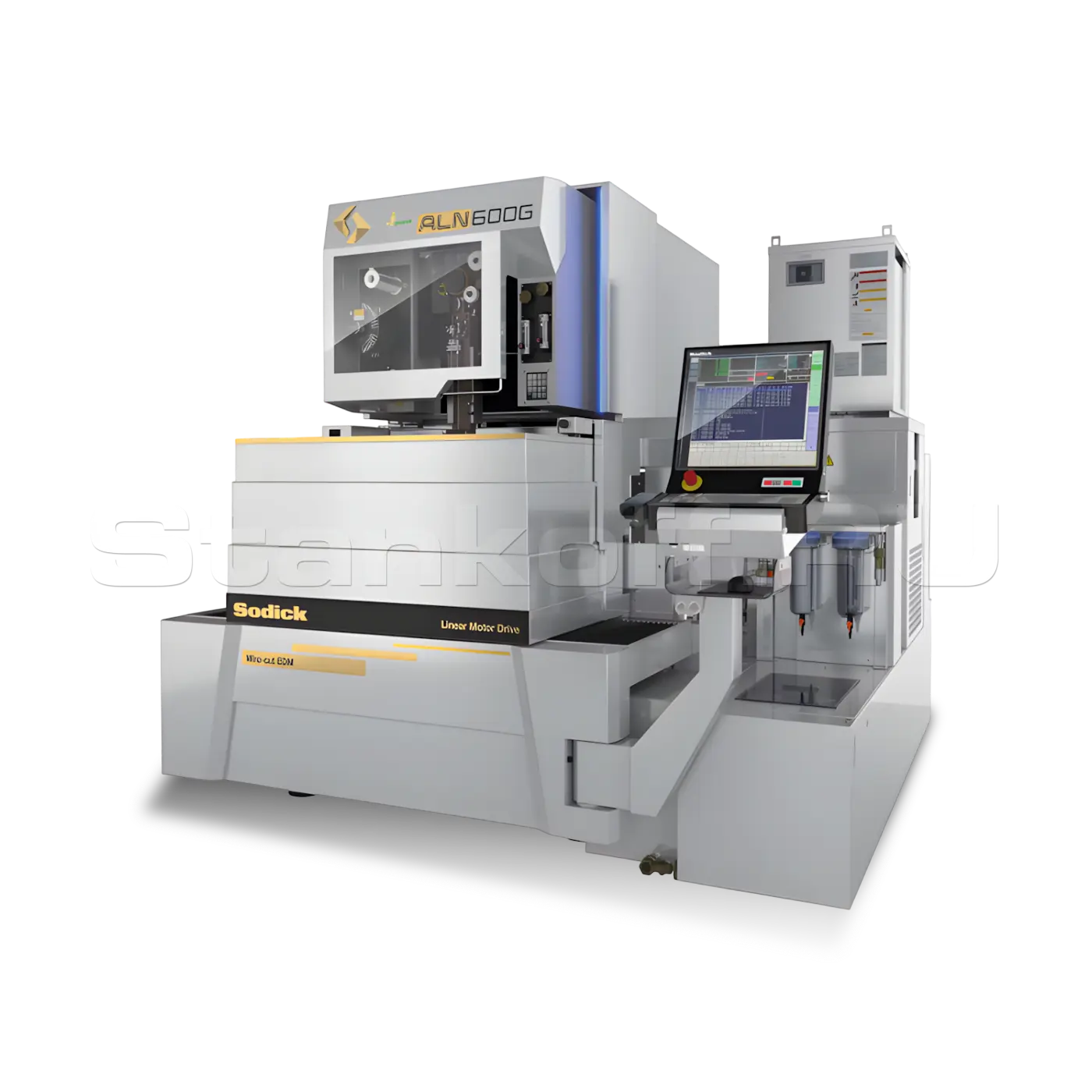

Электроэрозионный проволочно-вырезной станок Sodick ALN600Gs
Краткие характеристики
- Артикул
- Sodick ALN600Gs
- Наилучшая шероховатость, мкм
- 0,17; 0,19
- Привод
- Планарные (плоскопараллельные) линейные двигатели
- Давление воздуха, МПа
- 0,5
- Расход сжатого воздуха, л/мин
- 30
- Наилучшая шероховатость (тв. сплав), Ra
- 0,17
Конструктив
Электроэрозионный проволочно-вырезной станок Sodick ALN600Gs — станок с подвижным столом (ось X) и рабочей ванной, подвижной колонной (ось Y) на станине и вертикальным ползуном (ось Z) на колонне. По осям X и Y установлены линейные двигатели с пневмоэлектрическими тормозами (нормально замкнутыми). По оси Z — ШВП-привод с двигателем переменного тока и тормозной муфтой.
Благодаря оптимизированной базовой технологии снижается расход проволоки, а энергоэффективные насосы уменьшают потребление энергии. Упрощённый и интуитивно понятный интерфейс обеспечивает простоту эксплуатации, а защищённая от вибраций конструкция направляющих гарантирует надёжность при интенсивной работе.

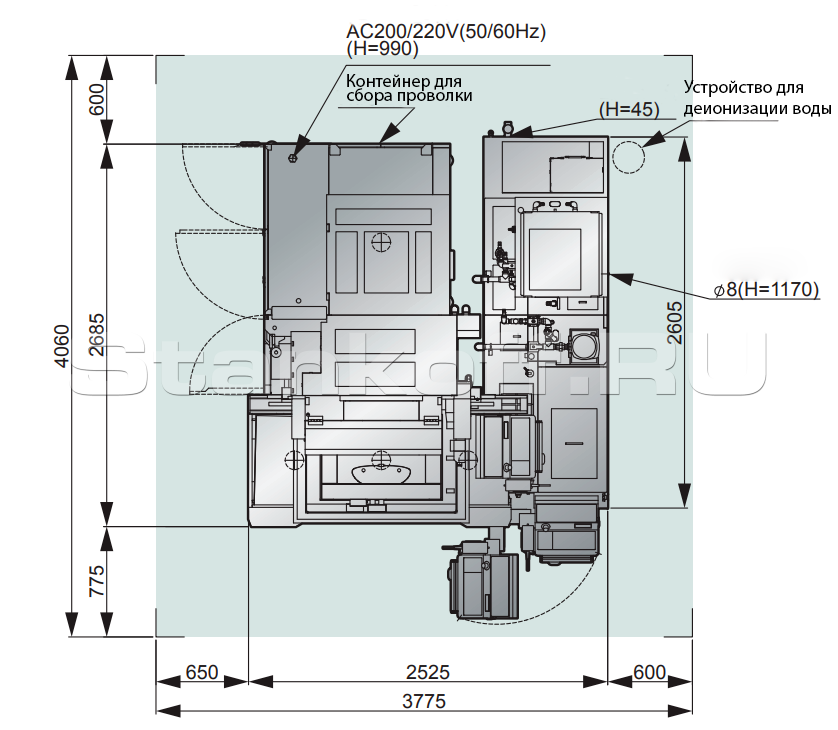

Схема расположения
Конструктивные особенности
Приводы осей X,Y,U,V

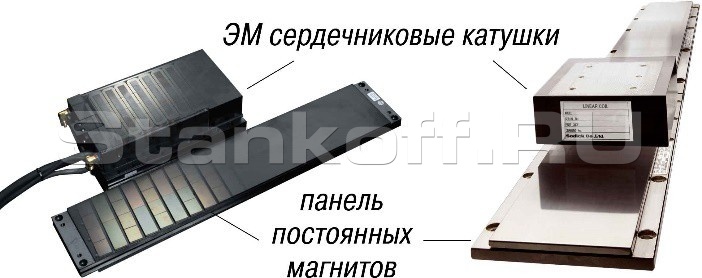

Сверхвысокомоментные, высокоточные планарные линейные двигатели
Рабочая зона

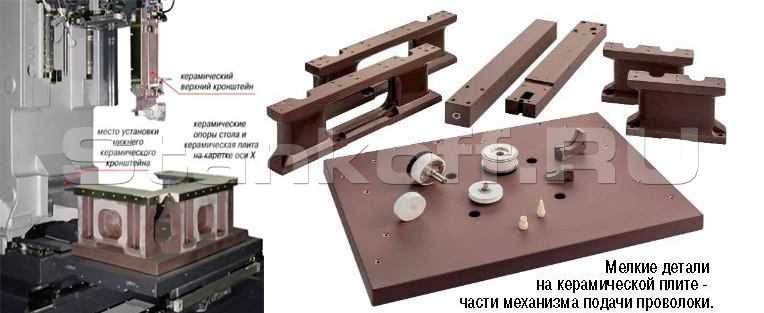

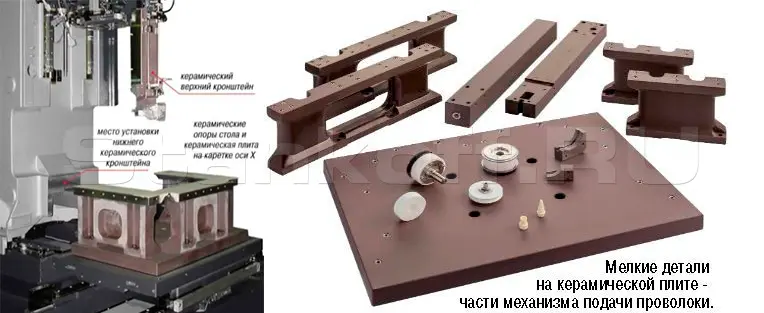

Керамическая рабочая зона включает плиту стола, опоры стола, а также верхний и нижний кронштейны направляющих проволоки – все из керамики FineXCera®, которая обладает высокой прочностью (модуль Юнга ~2,7×10⁶ кг/см²), сверхтвёрдостью (1300 HV при нагрузке 500 г), термо- и электроизоляцией (>10¹⁴ Ом·см) и тепловым расширением меньше, чем у гранита (4,7×10⁻⁶ /°С). Части тракта протяжки проволоки также выполнены из керамики FineXCera® на основе нитрида кремния с твёрдостью до 1600 HV (нагрузка 500 г).

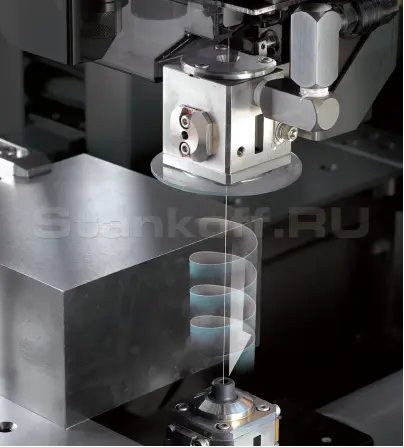

Механизм i-Groove

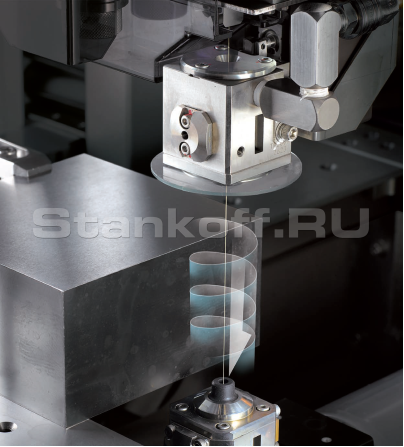

Механизм i-Groove (запатентованная разработка Sodick) предназначен для чистовой обработки (со второго прохода и далее). Система ЧПУ Sodick автоматически анализирует управляющую программу и, основываясь на заданном офсете, определяет направление вращения проволоки — по часовой или против часовой стрелки. В результате достигается повышенная геометрическая точность, улучшается качество поверхности и сокращается расход проволоки — без применения конусной компенсации и без увеличения скорости подачи проволоки.
Комплектация
- AWT - Система автоматической заправки проволоки с устройством термической обработки конца проволоки и функцией перезаправки (1 компл.)
- i-Groove - Механизм автоматического вращения проволоки на чистовых проходах (1 компл.)
- 3D-щуп - Автоматический пневматический щуп для определения угла наклона заготовки в плоскости XY с автоматической коррекцией осей UV (1 компл.)
- Телескопическая ванна (3-сторонний доступ) (1 компл.)
- Диэлектрическая система с агрегатами фильтрации и прокачки (1 компл.)
- Агрегат автоматического охлаждения/термостатирования воды (1 компл.)
- Система ионообмена (1 компл.)
- Автоматический стабилизатор напряжения AVR (1 компл.)
- Сетевой фильтр (встроенный) (1 компл.)
- Понижающий трансформатор (1 компл.)
- Компьютерный ЧПУ-генератор (1 компл.)
- Сенсорный ЖК-дисплей TFT-LCD 19" (1 компл.)
- Предустановленные программные пакеты, включая: Windows, CAM-система Heart NC, система 3D программирования Q3vic EDW (1 компл.)
- Дистанционный пульт (1 компл.)
- Инфракрасная цифровая мышь (1 компл.)
- Комплект фильерных направляющих Ø0,25 мм (1 компл.)
- Катушка с проволокой Ø0,25 мм (1 компл.)
- Фильтр тонкой очистки (4 шт)
- Ионообменная смола (10 л)
- Блок для автоматического вертикального позиционирования (1 компл.)
- Набор приспособлений для крепления заготовок (1 компл.)
- Стандартный набор инструментов, опоры станка (1 компл.)
- Комплекты сопел для струйной прокачки Ø6,0 и 10,0мм (1 компл.)
- Инструкции по эксплуатации, программированию, обслуживанию на русском языке (1 компл.)
- Стандартная упаковка (1 компл.)
Характеристики
| Общие характеристики | |
| Наилучшая шероховатость, мкм | 0,17; 0,19 |
| Привод | Планарные (плоскопараллельные) линейные двигатели |
| Давление воздуха, МПа | 0,5 |
| Расход сжатого воздуха, л/мин | 30 |
| Наилучшая шероховатость (тв. сплав), Ra | 0,17 |
| Наилучшая шероховатость (сталь), Ra | 0,19 |
| Расстояние от пола до поверхности стола, мм | 995 |
| Параметры рабочего стола | |
| Ход рабочего стола по оси X, мм | 600 |
| Ход рабочего стола по оси Y, мм | 400 |
| Ход рабочего стола по оси Z, мм | 350 |
| Ход рабочего стола по оси U, мм | 150 |
| Ход рабочего стола по оси V, мм | 150 |
| Габариты ванны, мм | 850 × 610 × 340 |
| Размер стола, мм | 736 × 689 |
| Обработка детали | |
| Толщина обрабатываемой детали, мм | 340 |
| Макс. вес заготовки, кг | 1000 |
| Макс. размер заготовки, мм | 800x570x340 |
| Макс. скорость подачи по осям X,Y, мм/мин | 3000 |
| Макс. скорость подачи по осям U,V, мм/мин | 3000 |
| Параметры проволки | |
| Угол наклона проволки, °/мм | ± 25/130 |
| Мин. диаметр, мм | 0,1 |
| Макс. диаметр, мм | 0,3 |
| Скорость подачи проволки, мм/с | 420 |
| Макс. масса катушки с проволокой, кг | 8 |
| Усилие натяжения проволки, кгс | 0,3-2,3 |
| Диэлектрический блок | |
| Тип диэлектрика | Дистиллированная (обессоленная) вода |
| Ёмкость диэлектрического блока, л | 900 |
| Кол-во фильтров тонкой очистки, шт | 4 |
| Мощность помпы прокачки, кВт | 4 |
| Электропитание | |
| Макс. рабочий ток, А | 40 |
| Силовой модуль с ЧПУ | |
| Система управления | на базе промышленного компьютера |
| Кол-во управляемых координат, шт | 5 |
| Кол-во одновременно управляемых координат, шт | 4 |
| Диагональ монитора, дюйм | 19 |
| Разрешение экрана, пиксель | 1024x1268 |
| Точность обработки, мм | ±2,5 |
| Точность позиционирования осей, мм | ±2,0 |
| Дискретность подач по осям X,Y,U,V, мкм | 0,1 |
| Дискретность измерительных линеек, мкм | 0,01 |
| Габаритные размеры | |
| Габаритные размеры станка, мм | 2525 × 2760 × 2295 |
| Вес нетто, кг | 4200 |
