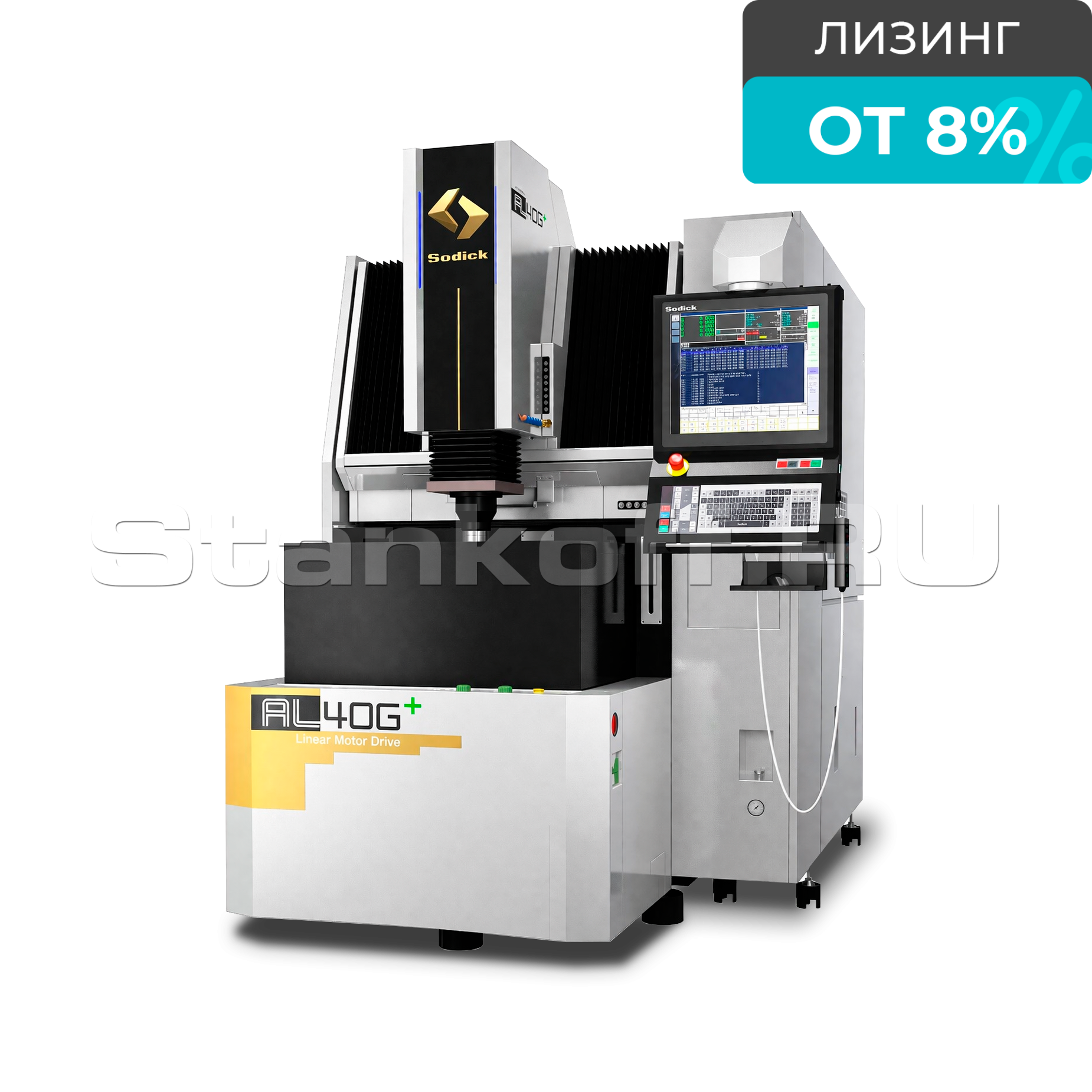

Копировально-прошивной станок Sodick AL60Gs

Name: Копировально-прошивной станок Sodick AL60Gs
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: AL60Gs
Наилучшая шероховатость, мкм: 0,11
Емкость бака рабочей жидкости, л: 560
Давление воздуха, МПа: 0,45-0,65
Наилучшая шероховатость (сталь), Ra: 0,11
Расстояние от пола до поверхности стола, мм: 850

Все характеристики

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Копировально-прошивной станок Sodick AL60Gs применяется для высокоточной электроэрозионной обработки деталей сложной формы, включая изготовление пресс-форм, штампов, глубоких полостей, узких каналов и ребер. Он особенно эффективен при работе с твердыми и труднообрабатываемыми металлами, обеспечивая высокую точность, повторяемость и качественную чистовую поверхность.

Особенности

Привод линейного двигателя с высокой жесткостью конструкции
Серия AL оснащена линейными двигателями собственной разработки, обеспечивающими высокую скорость обработки. Жёсткая конструкция и система коррекции TH COM снижают тепловые смещения на 50% по сравнению с обычными моделями.
Блок питания SP
Блок питания SP повышает скорость отклика системы управления более чем в 2 раза. Схемы TMM4 и BSN4 улучшают скорость и качество обработки.
Схема "Без дуги 4"
Технология управления разрядом повышает скорость обработки, снижает износ электрода и обеспечивает разное качество поверхности — от матовой до зеркальной. Станок также оснащён системой искусственного интеллекта для оптимизации обработки.

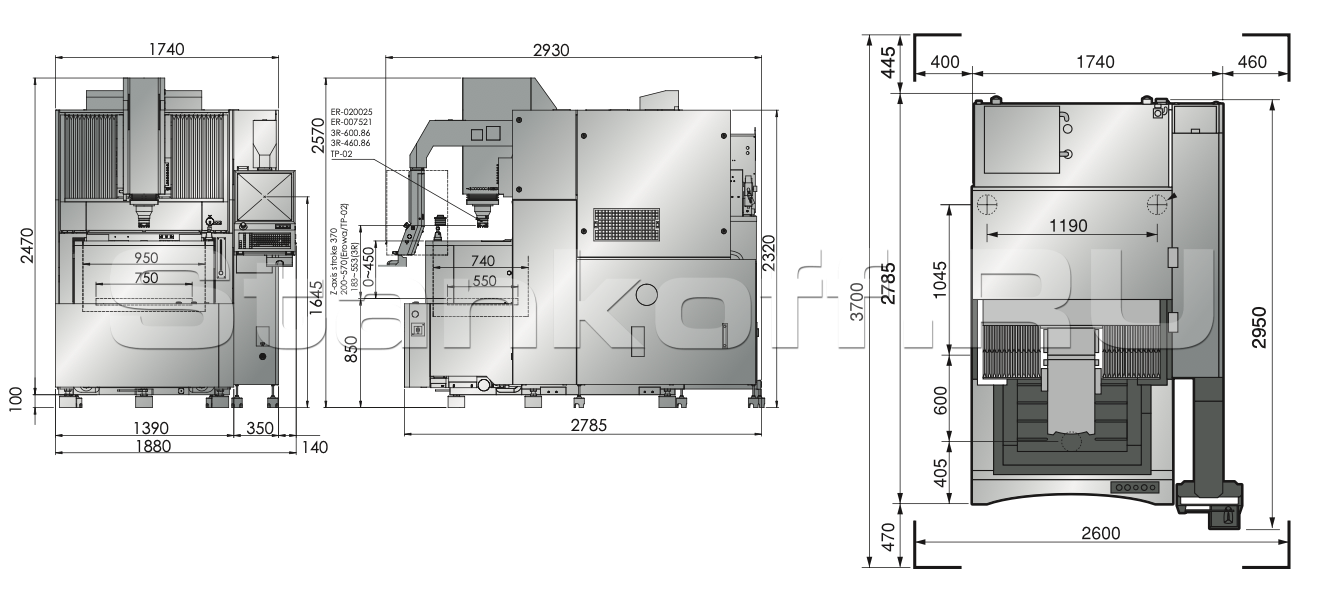

Установочный план

Генератор и система управления

Максимальный ток обработки: 40 А (опционально 60 А)
Источник питания разряда: бездуговой , SVC , TPC4
Входное напряжение: 200 \ 220 В, 380 В \ 440 В (50 \ 60 Гц)
Система управления: Многозадачная операционная система, режим KSMC-LINK
Емкость хранилища: 100000 блоков для области редактирования, 30 МБ для области хранения
Устройства памяти: SSD- карта, USB
Методы ввода: сенсорный экран, клавиатура, внешнее хранилище
Режим отображения: 19” TLT-FCD (китайский, английский , русский )
Пульт дистанционного управления: JOG、OFF ACK、NET、HALT
Режим инструкции: как инкрементный, так и абсолютный
Количество координат: 60
Инструменты редактирования: вспомогательные инструменты LN ProCon
Возможность редактирования: редактирование во время обработки, редактирование двух отдельных экранных файлов
Минимальная единица измерения: 0,1 мкм
Режим привода: Линейный двигатель
Определение положения: Оптическая линейка (полностью закрытая)
Различные компенсации: шаговое расстояние, плоскость, система передач, крутящий момент

Комплектация

Линейные двигатели по осям X,Y,Z (1 компл.)
Измерительные линейки с дискретностью 0,1 мкм (1 компл.)
Трансформатор (1 шт.)
19 дюймовый сенсорный дисплей (1 шт.)
USB 1Gb
Система пожаротушения (1 шт.)
Чиллер для диэлектрической жидкости (1 шт.)
Стандартный комплект зажимных приспособлений (1 компл.)
Инструмент для обслуживания (1 компл.)
Руководство по эксплуатации (1 шт.)

Характеристики

Общие характеристики
Наилучшая шероховатость, мкм	0,11
Емкость бака рабочей жидкости, л	560
Давление воздуха, МПа	0,45-0,65
Наилучшая шероховатость (сталь), Ra	0,11
Расстояние от пола до поверхности стола, мм	850
Параметры рабочего стола
Ход рабочего стола по оси X, мм	600
Ход рабочего стола по оси Y, мм	420
Ход рабочего стола по оси U, мм	370
Длина стола, мм	750
Ширина стола, мм	550
Габариты ванны, мм	950 × 750 × 450
Размер стола, мм	750 × 550
Обработка детали
Толщина обрабатываемой детали, мм	450
Макс. вес заготовки, кг	1500
Диэлектрический блок
Ёмкость диэлектрического блока, л	330
Диапазон регулировки уровня, мм	150-400
Электропитание
Частота, Гц	50/60
Макс. вес электрода, кг	50
Макс. рабочий ток, А	40; (60 - опция)
Потребляемая мощность, кВа	13
Силовой модуль с ЧПУ
Система управления	на базе промышленного компьютера
Габаритные размеры
Габаритные размеры станка, мм	1880 × 2930 × 2570
Вес нетто, кг	5150
