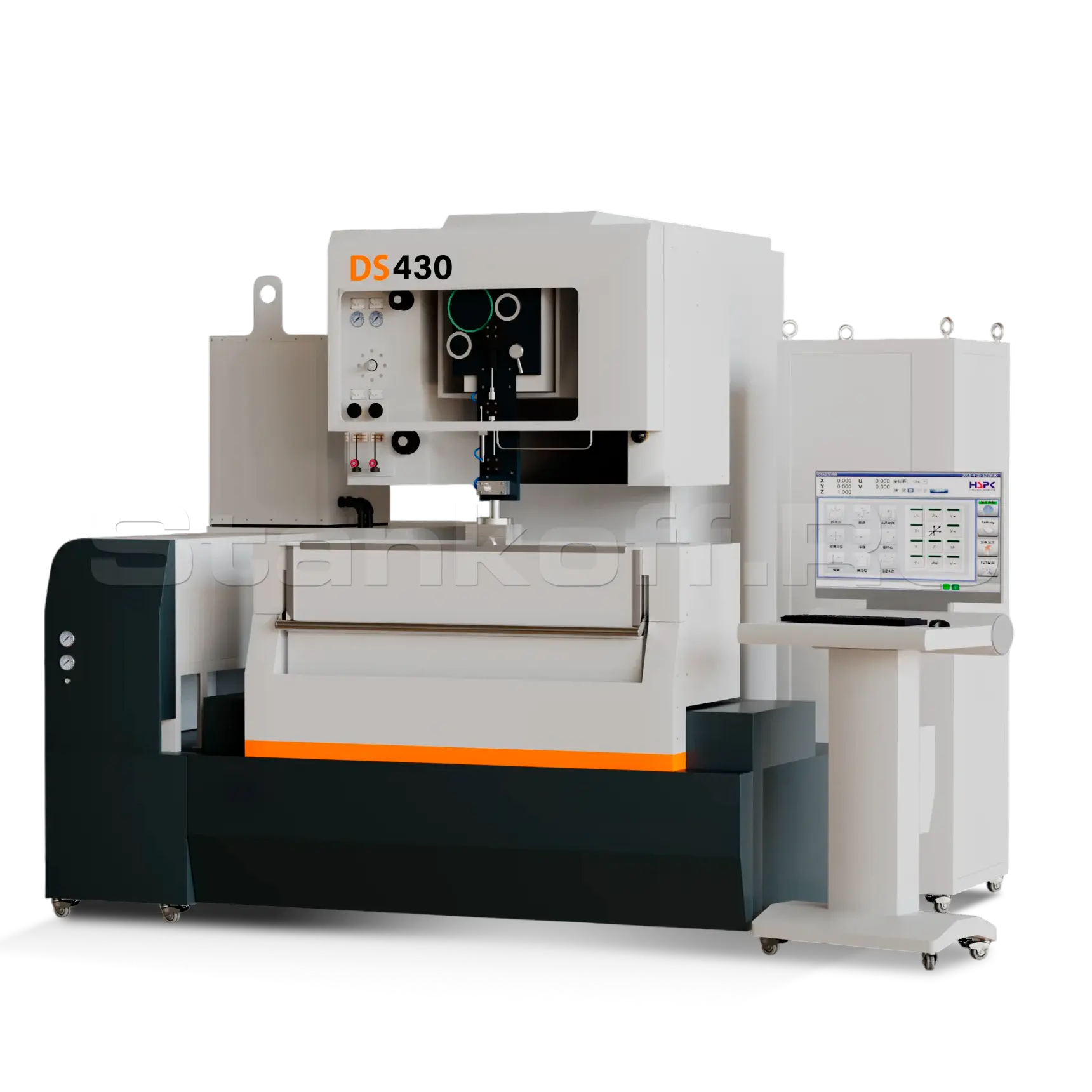

Электроэрозионный проволочно-вырезной станок DS430

Name: Электроэрозионный проволочно-вырезной станок DS430
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: DS430
Шероховатость, Ra: 0,3-0,4
Расстояние от пола до поверхности стола, мм: 900-950
Ход рабочего стола по оси X, мм: 400
Ход рабочего стола по оси Y, мм: 300
Ход рабочего стола по оси Z, мм: 250

Все характеристики

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Высокоточный электроэрозионный проволочно-вырезной станок с ЧПУ для 4-х осевой обработки токопроводящих материалов. Линейные двигатели по осям X и Y обеспечивают высокую точность и скорость перемещений, а резка выполняется латунной проволокой диаметром 0,15–0,30 мм с подачей диэлектрика.

Особенности

Жёсткая симметричная станина из мелкозернистого чугуна обеспечивает высокую стабильность, жёсткость и эффективное гашение вибраций.
Высокоточная система перемещений по осям X/Y используются линейные двигатели с оптическими энкодерами для точного и быстрого позиционирования.
Приводы осей U/V/Z выполнены на основе ШВП с серводвигателями и системой обратной связи для стабильного и точного перемещения.
Лазерная калибровка всех осей обеспечивает высокую геометрическую точность и повторяемость обработки.

Система управления

Тип - 64 битная, мультипроцессорная на базе промышленного персонального компьютера (IPC), модульная конструкция PCB
Операционная система - Windows 10. Монитор для отображения информации - цветной LCD
Жесткий диск (SSD), Гб - не менее 64
Объем памяти для хранения программ, Гб - 8
Устройства ввода - стандартная клавиатура и мышь, USB, Ethernet
Тип интерфейса для подключения съемных носителей памяти - USB
Кол-во осей одновременного управления - 4
Разрешение измерительной системы, мм - 0,001
Дискретность перемещения, мм - 0,001
Интерполяция - линейная, круговая
Макс. вводимая команда - + / - 9999.9999
Макс. скорость холостых перемещений рабочих органов, м/мин - 1,5

Стандартная комплектация

Система автоматической заправки и перезаправки проволоки, в струе и без справочной струи, в том числе в месте обрыва проволоки;
Линейные приводыплоского типа на осях XY с линейными оптическими датчиками обратной связи;
Стандартный пульт дистанционного управления на проводе;
Диэлектрический агрегат с системой фильтрации и системой автоматического контроля и поддержания уровня проводимости жидкости, включая насос высокого давления, циркуляционнный насос, насос фильтрации и наполнения рабочей ванны;
Компрессорный агрегат охлаждения и термостабилизации диэлектрика, мощность охлаждения 5,2 кВт, R2;
Система активного контроля натяжения проволоки Контейнер для сбора отработанной проволоки
Система адаптивного управления скоростью резания, которая включает модуль для контроля прохождения острых углов и малых радиусов;
Рабочий стол из высококачесвенной термообработанной нержавеюцей стали;
Рабочая ванна из нержавеющей стали с лифтовой ручной дверью;
LED освещение рабочей зоны;
Лампа индикации состояния станка;
Ручная централизованная система смазки;
Комплект материалов для работы с проволокой Ø0.25 (алмазные направляющие, токоподводные щетки, сопла промывки, фильтры, проволока 5 кг., заправка деионизационной смолой, заготовка для тестовых испытаний);
Сервисный пакет, который включает: комплект монтажного инструмента (отвертки, ключи), комплект крепежных нормалей, блок настройки вертикальности проволоки;
USB-флеш карта с машинными параметрами для восстановления ПО станка и c настройками приводов;
Комплект технической документации на английском и русском языках, на USB-флеш карте.

Характеристики

Общие характеристики
Шероховатость, Ra	0,3-0,4
Расстояние от пола до поверхности стола, мм	900-950
Параметры рабочего стола
Ход рабочего стола по оси X, мм	400
Ход рабочего стола по оси Y, мм	300
Ход рабочего стола по оси Z, мм	250
Ход рабочего стола по оси U, мм	80
Ход рабочего стола по оси V, мм	80
Размер стола, мм	480 × 630
Обработка детали
Толщина обрабатываемой детали, мм	240
Макс. эффективность резки, мм² / мин	250
Макс. вес заготовки, кг	400
Макс. размер заготовки, мм	840х750
Параметры проволки
Угол наклона проволки, °/мм	±15°/80
Мин. диаметр, мм	0,15
Макс. диаметр, мм	0,3
Материал проволки	латунь
Электропитание
Макс. рабочий ток, А	30
Силовой модуль с ЧПУ
Система управления	на базе промышленного компьютера
Кол-во одновременно управляемых координат, шт	4
Габаритные размеры
Габаритные размеры станка, мм	2700 × 2600 × 2300
Вес нетто, кг	4000
