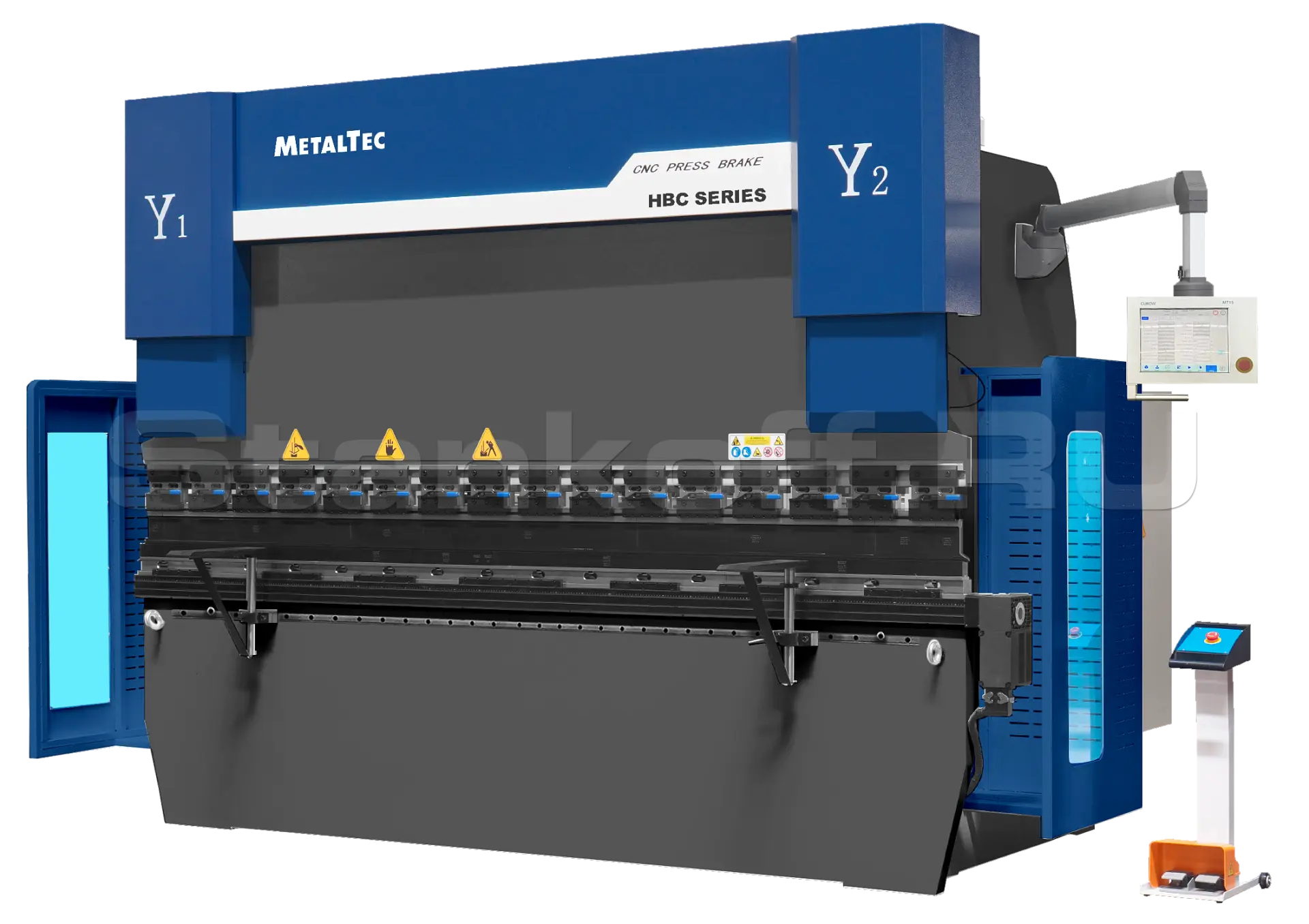

Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis)

Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis) Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis)
/ 14
Вопросы
MetalTec MetalTec (Китай)
Краткие характеристики
Артикул
HBC 50/1600
Усилие, тонн
50
Длина гиба, мм
1600
Расстояние между колоннами, мм
1200
Глубина зева, мм
250
Макс. раскрытие, мм
370
Все характеристики
Модели серии
Все товары
HBC 70/2500 HBC 70/2500 HBC 90/2500 HBC 90/2500 HBC 110/2500 HBC 110/2500 HBC 135/2500 HBC 135/2500 HBC 135/3200 HBC 135/3200 HBС 170/3200 HBС 170/3200

Конструктив

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

  • детали кузова машин;
  • воздуховоды и системы вентиляции;
  • элементы напольных покрытий, лестницы, двери и лифтовые кабины;
  • корпуса электрошкафов и аналогичных устройств;
  • кожуха и короба, для практически любого вида оборудования и машин;
  • устройства и приборы бытового назначения;
  • декоративные изделия и т.д.

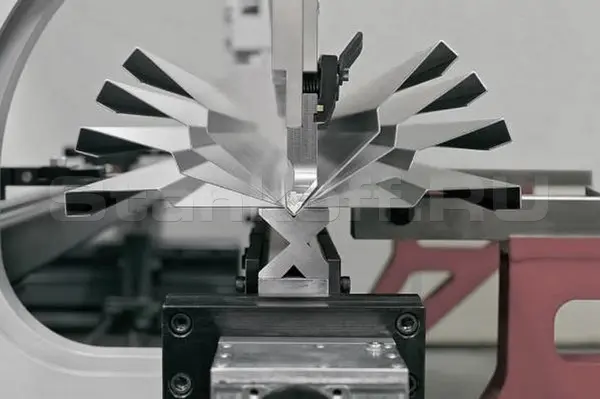

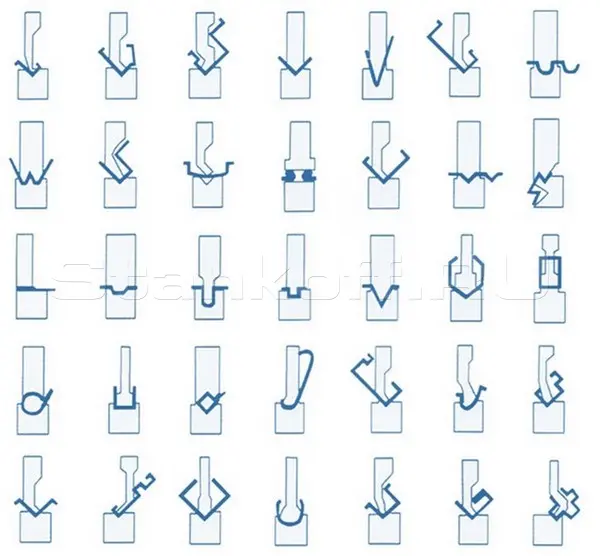

СХЕМА ОБРАБОТКИ

Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis)
Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis)
Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis)

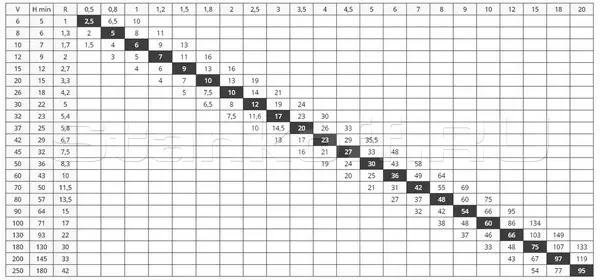

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР

Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 оси (axis)

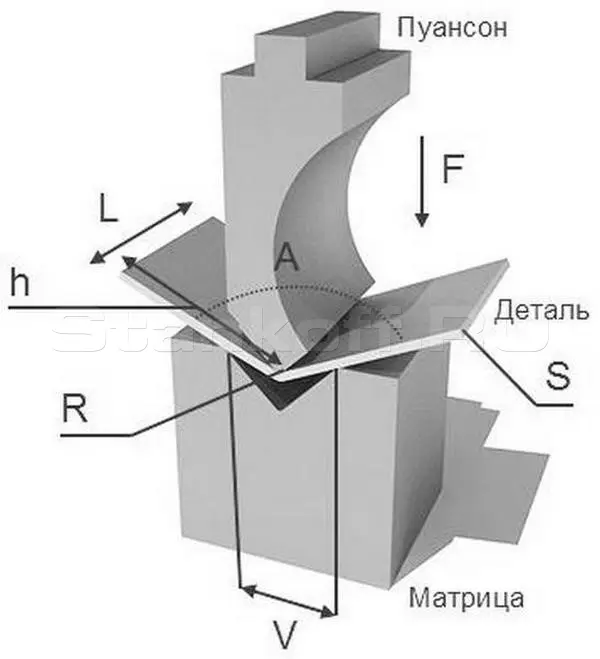

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
S (толщина), мм - толщина материала (листа) для гибки;
V (открытие), мм - открытие матрицы;
h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали

Характеристики

Усилие, тонн 50
Длина гиба, мм 1600
Расстояние между колоннами, мм 1200
Глубина зева, мм 250
Макс. раскрытие, мм 370
Ход пуансона, мм 150
Ход заднего упора (X), мм 600
Точность позиционирования заднего упора, мм ±0,1
Скорость подвода, мм/с 160
Рабочая скорость, мм/с 14
Скорость возврата, мм/с 140
Макс. мощность двигателя, кВт (л.с.) 4
Обороты, RPM 1440
Габаритные параметры
Габаритные размеры станка, мм 1800 × 1500 × 2500
Вес, кг 2700

Калькулятор усилия гибки

Расчёт для станка HBC 50/1600: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Расстояние между стойками (колоннами) — 1200 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

матрица V = 4 пуансон S = 0.6 α = 90°
B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

9.2
Станок справится: нужно 9.2 т из 50 т.
Загрузка станка 18%
Запас 40.8 т

Что потянет HBC 50/1600

Материал гиб 1600 мм гиб 800 мм
Сталь до 3 мм до 6 мм
Нерж. сталь до 2 мм до 4 мм
Алюминий до 8 мм до 15 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
