Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBС 170/3200 4 оси (axis)

Name: Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBС 170/3200 4 оси (axis)
Brand: MetalTec
Availability: PreOrder
Rating: 5 (1 reviews)

/ 14

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул: HBС 170/3200
Усилие, тонн: 170
Длина гиба, мм: 3200
Расстояние между колоннами, мм: 2655
Глубина зева, мм: 400
Максимальное раскрытие, мм: 475

Все характеристики

Модели серии

Все товары

HBC 50/1600

HBC 70/2500

HBC 90/2500

HBC 110/2500

HBC 135/2500

HBC 135/3200

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

детали кузова машин;
воздуховоды и системы вентиляции;
элементы напольных покрытий, лестницы, двери и лифтовые кабины;
корпуса электрошкафов и аналогичных устройств;
кожуха и короба, для практически любого вида оборудования и машин;
устройства и приборы бытового назначения;
декоративные изделия и т.д.

СХЕМА ОБРАБОТКИ

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
S (толщина), мм - толщина материала (листа) для гибки;
V (открытие), мм - открытие матрицы;
h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали

Конструктивные особенности

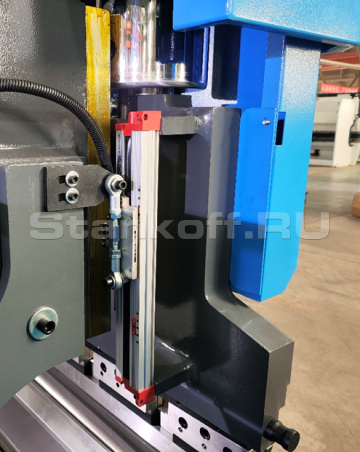

ОПТИЧЕСКИЕ ЛИНЕЙКИ GIVI MISURE (Италия) PREMIUM

Прецизионные оптические линейки GIVI MISURE (Италия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2).

ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ С ЧПУ MT-15 Управление 4 осями Y1-Y2-X-R + ось компенсации прогиба.

— Сенсорное управление
— 15-дюймовый полноцветный дисплей высокого разрешения
— Возможность управления до 8 осей (Y1, Y2+6 вспомогательных осей)
— Управление компенсацией бомбирования
— Поддержка сервосвязи/аналогового управления
— Усовершенствованный алгоритм управления по оси Y, идеально подходит для производительной работы на серийных производствах
— Периферийный интерфейс SB
— Одна программа сожержит 25 рабочих этапов
— Поддержка хранения 100 программ гибки
— Гибка под свободным углом

БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ

Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.

КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ)

Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.

Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

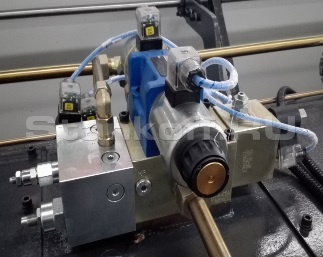

ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ)

Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.

СИНХРОНИЗАЦИЯ ЧПУ

Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).

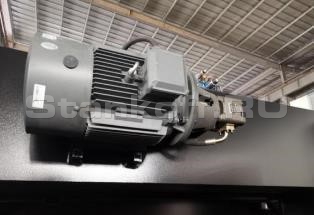

ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)

Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

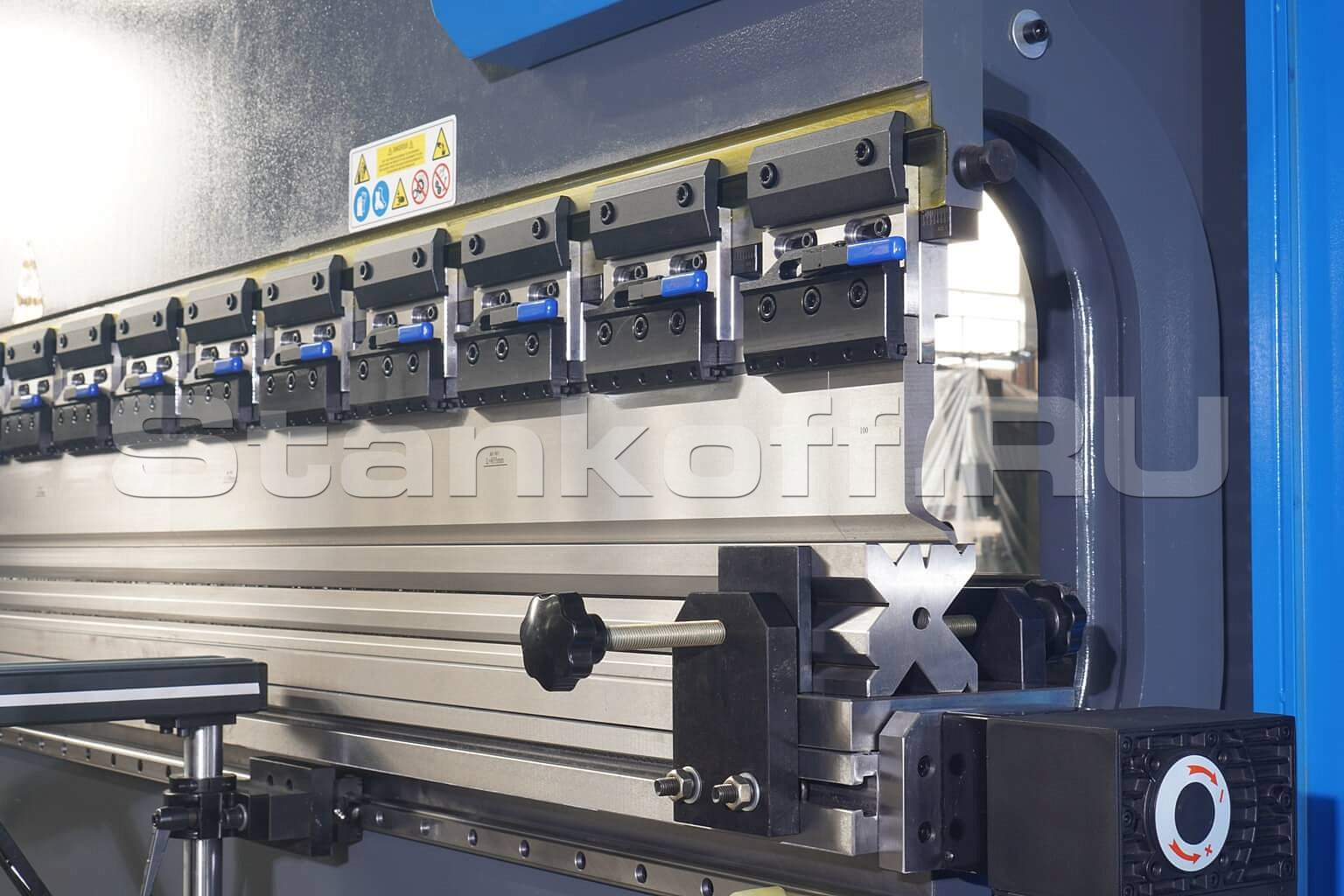

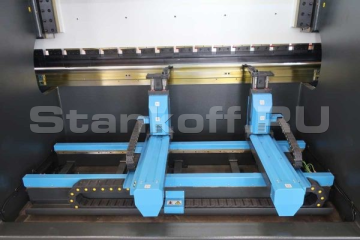

ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ

Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм.

Задние упоры поддерживают работу в осях:

Ось X - перемещение упоров от / к оператору
Ось R - перемещение упоров вниз / вверх.

Характеристики

Усилие, тонн	170
Длина гиба, мм	3200
Расстояние между колоннами, мм	2655
Глубина зева, мм	400
Максимальное раскрытие, мм	475
Ход пуансона, мм	200
Ход заднего упора (X), мм	600
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	160
Рабочая скорость, мм/с	14
Скорость возврата, мм/с	140
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	11
Обороты, RPM	1440
Габаритные параметры
Габаритные размеры станка, мм	3300 × 1700 × 2500
Вес, кг	9400

Калькулятор усилия гибки

Расчёт для станка HBС 170/3200: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2655 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
