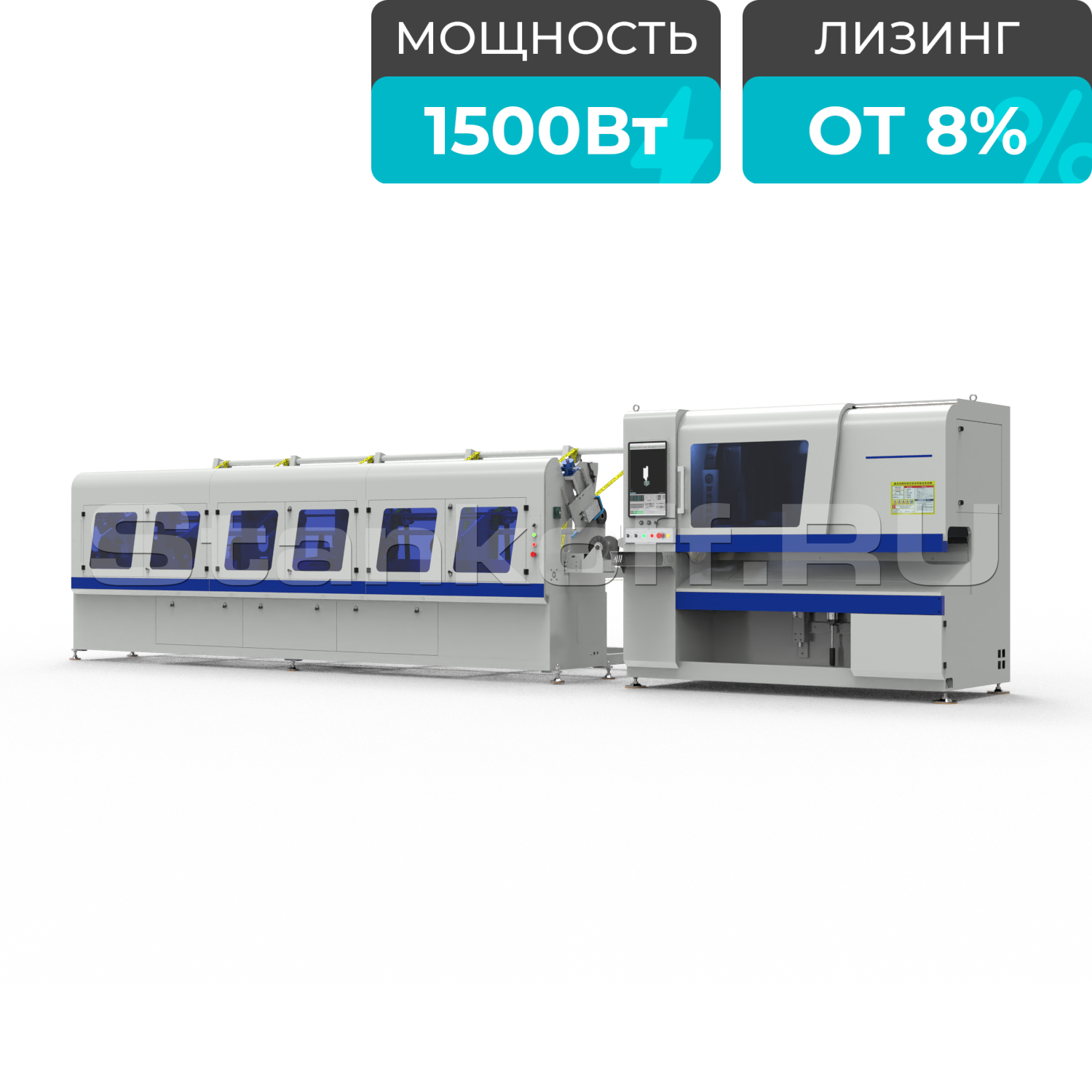

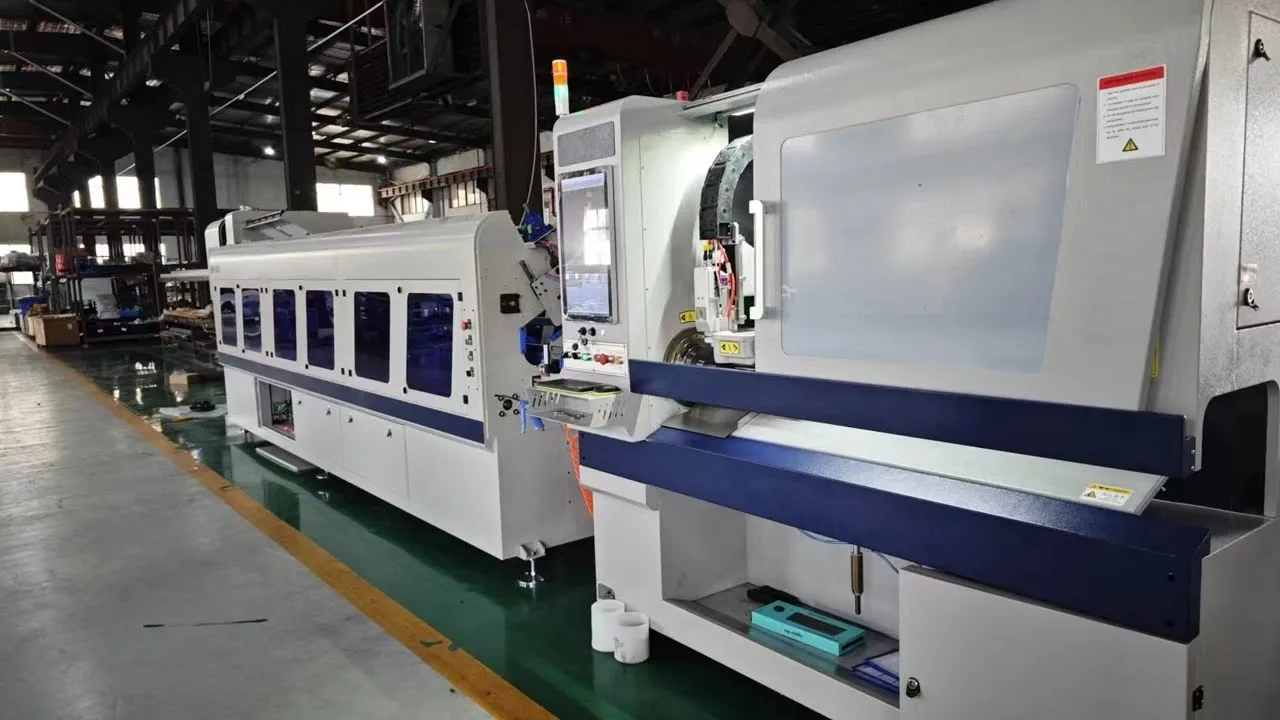

Высокоскоростной лазерный труборез LPC80-A5-AF6000/1500 Raycus

Name: Высокоскоростной лазерный труборез LPC80-A5-AF6000/1500 Raycus
Brand: AnJi Jinke Machinery
Rating: 5 (1 reviews)

/ 9

Сравнить Вопросы

AnJi Jinke Machinery (Китай)

Товар не поставляется

Можем подобрать аналог

Краткие характеристики

Артикул: LPC80-A5-AF6000/1500 Raycus
Мощность лазера, Вт: 1500
Источник излучения: Raycus
Диаметр круглых труб, мм: 10 – 80
Стороны обработки квадрата, мм: до 60
Минимальный остаток по трубе, мм: 50

Все характеристики

Модели серии

Все товары

LPC80-A5-AF6000/2000

LPC80-A5-AF6000/3000

LPC80-A5-AF6000/3000 UNI

Конструктив

Современный высокоскоростной лазерный станок легкой серии LPC-A5 для эффективной резки круглых, квадратных и прямоугольных труб различных материалов. Диаметр обрабатываемых круглых труб от 10 до 80 мм, размер квадратных труб от 10x10 до 60х60 мм. Автоматическая погрузка труб AF6000 позволяет облегчить и ускорить общее время выполнения производственных задач. Станок оснащен лазерным источником 1500 Вт компании «Raycus».

Комплектация

Режущая голова с автофокусом	Ospri (Китай)
Зубчатая передача «шестерня-рейка»	YYC (Тайвань)
Высокоточные линейные направляющие	TBI (Тайвань)
Серводвигатели	Innovance (Китай)
Редуктор	FASTON (Тайвань)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	TUBECUT (Китай)
Пропорциональный клапан	SMC (Япония)
Электрические компоненты	Schneider (Франция)
Стабилизатор напряжения	Kingbao (Китай)
Водяное охлаждение - чиллер	S&A (Китай)
Блок питания	Meanwell (Тайвань)

Конструктивные особенности

Цанговый патрон

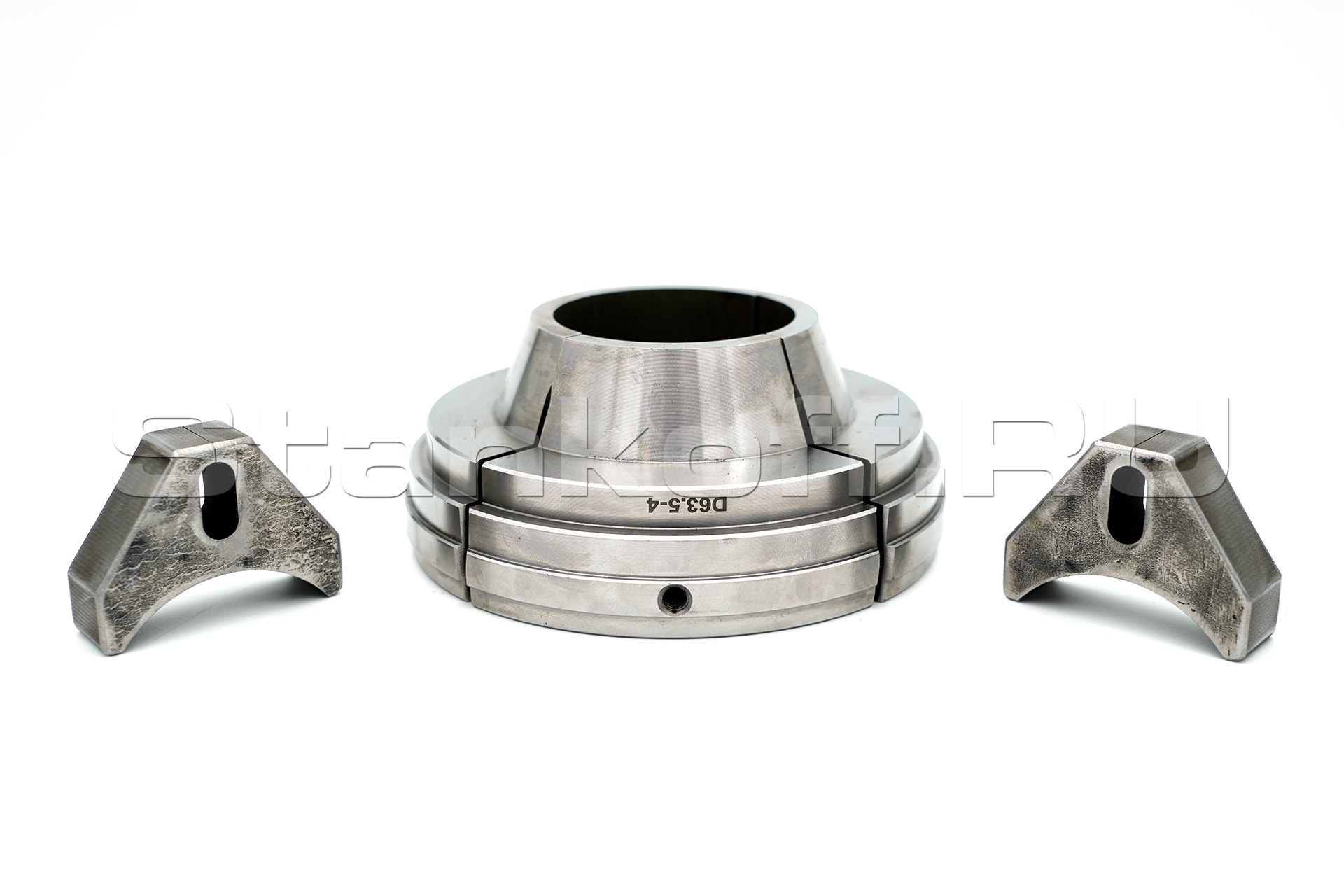

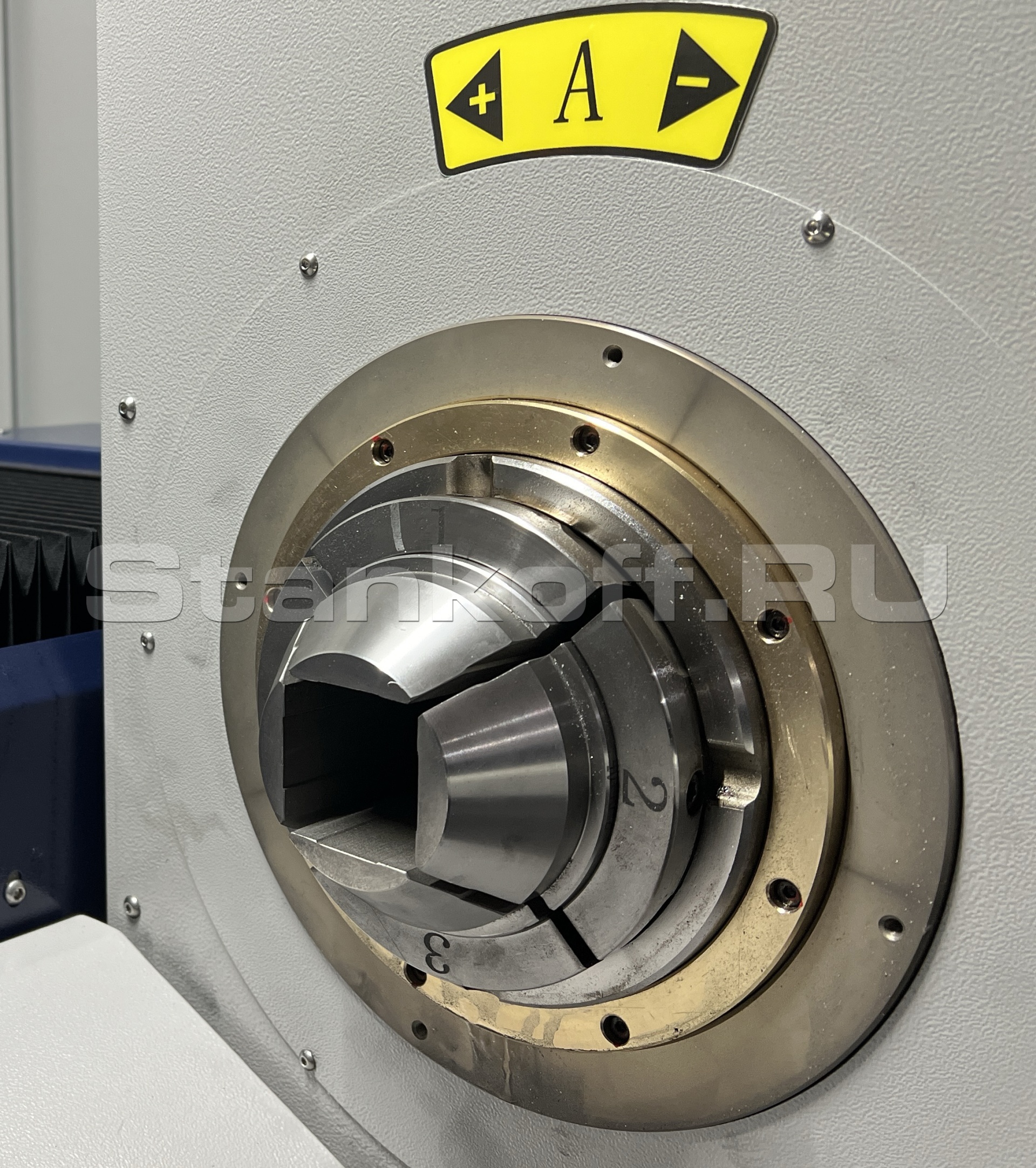

Цанговый патрон предназначен для удержания трубы определенной формы и размера. Благодаря своей конструкции позволяет удерживать заготовку с высокой точностью без люфтов и деформаций. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 10 до 80 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого и прямоугольного сечения.

Система автоматической погрузки AF6000

Предназначена для погрузки обрабатываемых заготовок в зону резки. Максимальный вес загружаемых труб в систему погрузки составляет 2500 кг, при этом максимальный вес одной трубы не более 40кг. Обладает возможностью загрузки круглых, квадратных и прямоугольных труб.
Скорость подачи новой трубы - 2 сек.
Система погрузки определяет размеры трубы из 3D модели, загруженной в ПО станка.

Универсальный сервозахват

Необходим для вытягивания трубы из зоны погрузки и её удержания в момент раскроя. Удерживание трубы близкое к режущей голове обеспечивает более точную геометрию реза. Универсальный зажим не требует смены кулачков под другие формы и размеры труб. Благодаря наличию роликов и длинной области удержания, сервозахват дополнительно выравнивает естественные изгибы трубы, что также положительно сказывается на точности.

Автоматическая поддержка трубы

Система активной поддержки следит за контуром трубы во время вращения и автоматически поднимается/опускается постоянно поддерживая трубу, что позволяет избежать её деформации.

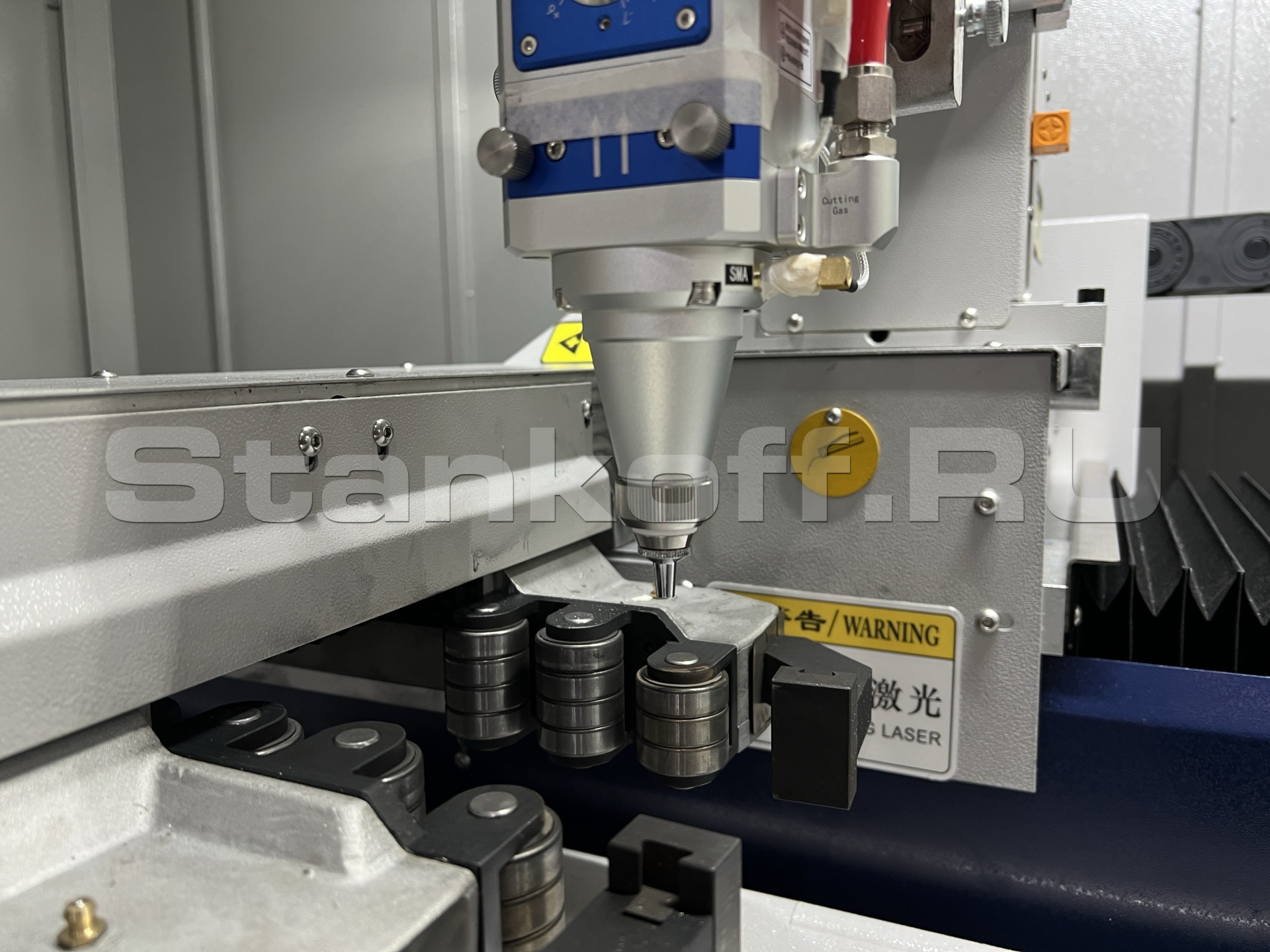

Лазерная режущая голова c автофокусом Ospri LC40

Полностью герметичная внутренняя структура позволяет избежать загрязнение линз. Автоматическая фокусировка обеспечивает точную и удобную настройку. Коллиматорный и фокусный блок оснащены системой водяного охлаждения, сопловая часть охлаждается воздушным потоком. Активное охлаждение оптической и сопловой части обеспечивает высокую продолжительность работы и защиту от перегрева.
Интерфейс: QBH;
Длина волны: 1080 Нм.

Лазерный источник Raycus

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

Редуктор FASTON

Компания Faston Power Technology специализируется на разработке, исследованиях, производстве и продаже планетарных редукторов высокого класса. Основываясь на концепции "клиент превыше всего, качество превыше всего", Faston Power Technology постоянно улучшает качество своей продукции и послепродажного обслуживания. Продукция компании широко используется в промышленных станках, манипуляторах и автоматических производственных линиях.

Зубчатая передала «шестерня-рейка» YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Высокоточные направляющие TBI

Перемещение лазерной головки осуществляется по линейным направляющим TBI (Тайвань). Направляющие производства TBI отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие TBI имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Ёмкостный датчик высоты

Ёмкостный датчик, разработанный Anji Jinke Machinery Equipment, представляет собой высокопроизводительное устройство с Ethernet интерфейсом. Необходим для определения высоты режущей головы над поверхностью металла, определения формы трубы и избегания препятствий.

Современный вертикально-ориентированный экран

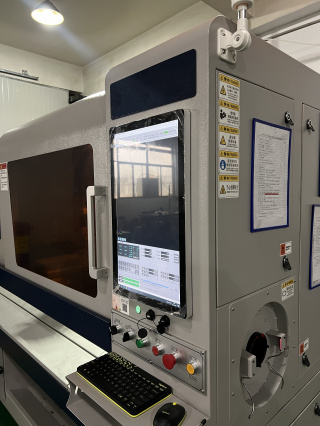

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

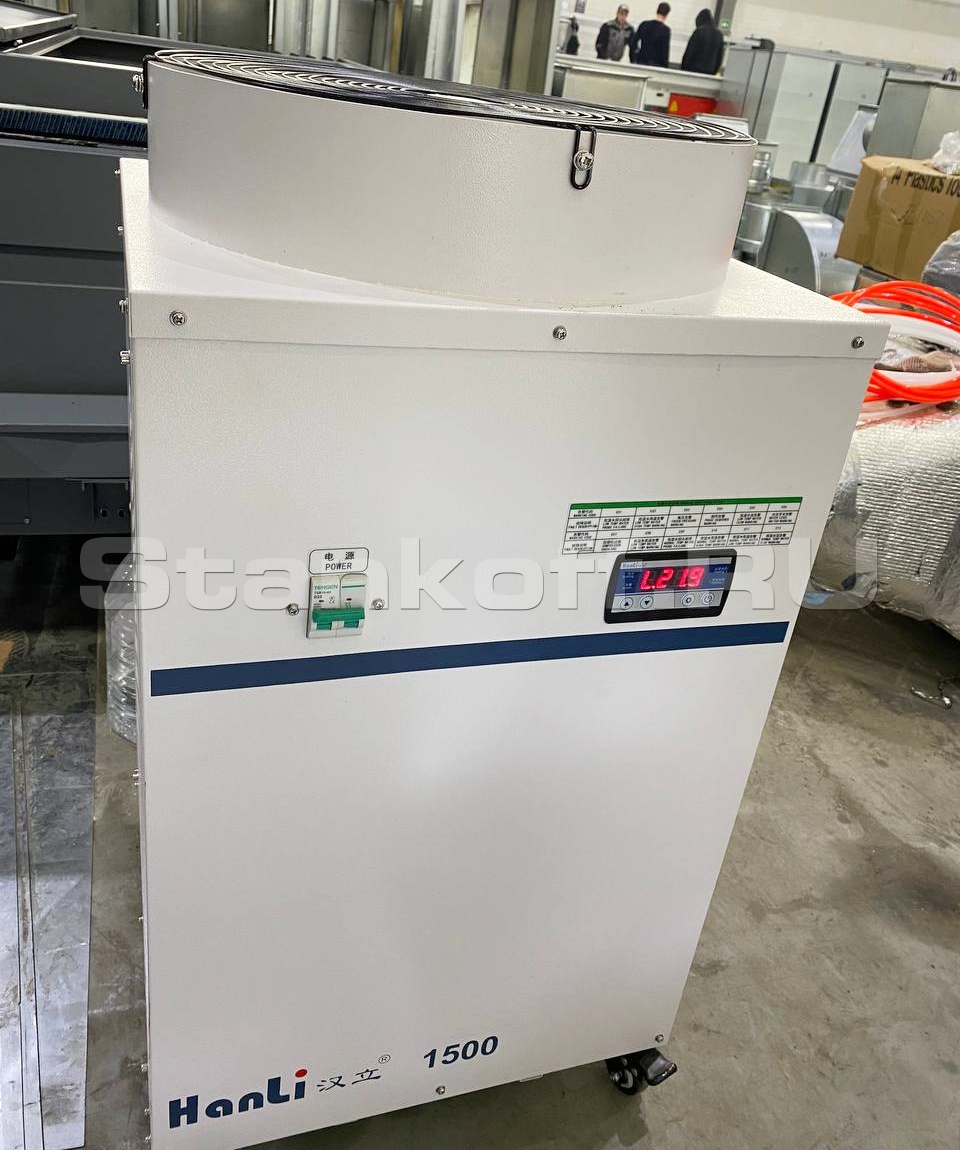

Водяной чиллер S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Дополнительные опции

Стол поддержки в зоне разгрузки

Стол предназначен для поддержки длинных труб до 2-х метров, предотвращая их деформацию во время резки, что особенно полезно при обработке гибких материалов и способствует улучшению точности процесса резки.

Роликовая поддержка в зоне разгрузки для длинных труб

Ролики используется как опора для труб более 2-х метров. Общая длина данного модуля составляет 1450 мм. Применяется в дополнении к столу поддержки позволяя раскраивать готовые изделия до 6 метров.

Универсальный пневматический патрон

Универсальный пневматический патрон предназначен для фиксации труб различной формы и размеров. Патрон способен удерживать квадратные трубы с размерами сторон от 13х13 мм до 60х60 мм, круглые трубы с диаметрами от 13 мм до 80 мм, а также прямоугольные трубы с диагоналями до 80 мм, при условии, что каждая из сторон не менее 13 мм. Патрон имеет два режима работы в зависимости от диаметра трубы. Для труб диаметром от 13 до 55 мм следует использовать подложку, а для труб диаметром от 55 до 80 мм её нужно снять.

Вытяжной вентилятор

При работе с тонкостенными трубами образуется небольшое количество дыма. По умолчанию его удаление происходит за счет общего воздухообмена в цеху. При желании увеличения скорости удаления дыма есть возможность оснастить станок принудительной системой дымоудаления в виде центробежного насоса.

Датчики низкого давления

Используются для предупреждения оператора о низком давлении газа в азотной или кислородной газовой магистрали.

Дополнительный набор цанг

При раскрое более одного размера/формы трубы приобретаются дополнительные комплекты цанг под необходимые трубы.

Система управления и программное обеспечение

Система управления, основанная на материально-компонентной базе Zmotion, включает в себя программное обеспечение TubeCUT разработанное компанией Anji Jinke Machinery Equipment. Предназначена для профессиональной резки труб на лазерный труборезах, поддерживает резку профилей различной формы.

Функция управления держателями трубы в зависимости от угла поворота патрона для предотвращения прогиба трубы под силой тяжести.

Поддерживаемые форматы: .stp, .step

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит всю трубу по определённой прямой. Данная функция значительно экономит время обработки при перфорации трубы.

Технология NESTING

Позволяет разместить, максимально-необходимое количество деталей на обрабатываемой трубе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

Параметры подбора мощности для труборезного станка

	Круглые трубы
Диаметр труб	φ20-φ50		φ50-φ120		φ120-φ220
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	3 мм	4 мм	3 мм	6 мм	4 мм
1500 Вт	4 мм	4 мм	6 мм	4 мм	8 мм	4 мм
2000 Вт			8 мм	6 мм	12 мм	6 мм
3000 Вт			10 мм	8 мм	12 мм	6 мм
4000 Вт			12 мм	10 мм	14 мм	10 мм
	Профильные трубы
Диаметр труб	φ20-φ50		φ50-φ100		φ100-φ150
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	2 мм	3 мм	2 мм	6 мм	3 мм
1500 Вт	4 мм	3 мм	4 мм	3 мм	8 мм	4 мм
2000 Вт			6 мм	4 мм	12 мм	4 мм
3000 Вт			8 мм	4 мм	12 мм	6 мм
4000 Вт			10 мм	6 мм	14 мм	6 мм

Выбор диаметра сопла

Материал	Толщина	Диаметр сопла
Углеродистая сталь	1 - 6 мм	1,4 мм
Углеродистая сталь	6 - 10 мм	2 мм
Нержавеющая сталь	1 - 3 мм	1,5 мм
	3 - 4 мм	2 мм
	5 - 6 мм	2,5 мм

Расходники

Название	Расход, шт./месяц	Срок службы, моточасы	В комплекте, шт.
Сопло	1-2	500	30
Защитное стекло	2	500	30
Фокусирующая линза	0,1	1000-1500	1
Керамическое кольцо	0,08	3000-4000	3

Качество газов

Тип газа	Качество	Чистота газа,%	Содерж-е азота и аргона(N2 +Ar),‰	Содерж-е воды (H2O),‰
Кислород O2	3,5	≥99,95	≤500	≤5
Тип газа	Качество	Чистота газа,%	Содерж-е кислорода(O2),‰	Содерж-е воды (H2O),‰
Азот N2	4,5	≥99,995	≤10	≤5
Азот N2	5	≥99,999	≤3	≤5

Преимущества

Идеальный промышленный дизайн
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
Простая программа
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
Высокая производительность
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
Легкость в использовании и безопасность:
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
Доступность запасных частей

Характеристики

Лазерный источник
Мощность лазера, Вт	1500
Источник излучения	Raycus
Параметры обработки
Диаметр круглых труб, мм	10 – 80
Стороны обработки квадрата, мм	до 60
Минимальный остаток по трубе, мм	50
Толщина резки (нерж. сталь), мм	4
Толщина резки (углерод. сталь), мм	8
Исполнение
Тип патрона	Цанговый
Скоростные характеристики
Максимальная скорость холостого хода по оси X, м/мин	48
Максимальная скорость холостого хода по оси Z, м/мин	30
Макс. скорость вращения патронов, об/мин	300
Ускорение, G	1,5
Мощность сервоприводов по оси X, Вт	1800
Мощность сервоприводов по оси Y, Вт	750
Мощность сервоприводов по оси Z, Вт	400
Габаритные параметры
Габариты, мм	8500 × 2100 × 2300
Вес нетто, кг	950
