Гидравлический листогибочный пресс TS 100/2500

Name: Гидравлический листогибочный пресс TS 100/2500
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: TS 100/2500
Усилие, тонн: 100
Длина стола, мм: 2500
Макс. мощность двигателя, кВт (л.с.): 7,5

Все характеристики

Модели серии

Все товары

TS 30/1600

TS 40/2000

TS 40/2500

TS 63/2500

TS 80/2500

TS 100/3200

TS 125/2500

TS 125/3200

TS 160/2500

TS 160/3200

Конструктив

Гидравлический листогибочный пресс TS 100/2500 – это современное гидравлическое оборудование для гибки листового металла. Данный станок имеет большую величину хода, просвета и зева, что обеспечивает эффективное производство простых и сложных деталей для широкого круга потребителей.

Конструктивные особенности

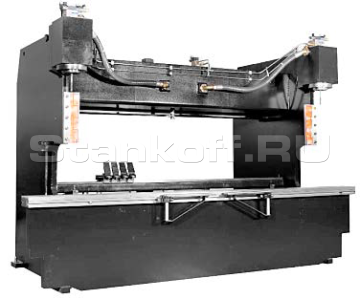

Станина

Конструкция станины - основной фактор, влияющий на способность оборудования производить точные операции в течение многих лет эксплуатации. Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке.
Обработка станины на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход.

Передние опоры

В процессе работы гидравлического пресса передняя опорная стойка регулируется на 180 градусов.

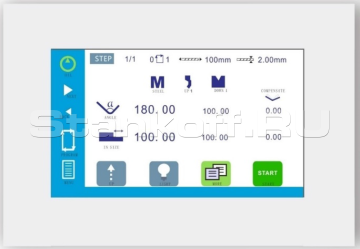

Система управления E30

Общие характеристики:
•Управление осью X и осью Y;
•Язык управления Русский;
•Сохранение до 40 программ по 25 шагов;
•Точность перемещения по осям 0,1мм;
•Ручной/автоматический режим управления;
•Настройка типа и толщины металла;
•Установка длины гиба;
•Настройка/корректировка угла гиба и глубины подачи;
•Настройка верхнего и нижнего инструмента;
•Настройка времени выдержки;
•Настройка отвода заднего упора;
•Настройка больших радиусных гибов;
•Счётчик гибов/изделий;
•Диагностика неполадок.

Задний упор

Стандартный задний упор имеет программируемую ось X, а также ручные оси R, Z1, Z2. Это позволяет настраивать упоры по глубине(Х) и высоте (R), а также перемещать пальцевые блоки влево и вправо (Z1, Z2).

Гибочный инструмент

Стандартный набор гибочного инструмента состоит из многоручьевой матрицы на всю рабочую длину и пуансонов, секциями по 500мм а также включает мелкие сегменты для возможности набора необходимой длины и гибки коробчатых изделий.

Быстросъемный зажим

Для ускорения процесса смены инструмента имеется возможность комплектования пресса быстросъемным зажимом инструмента стандарта Promecam.

Ножная педаль

Выносная педаль управления с кнопкой аварийной остановки.

Дополнительные опции

Компенсации прогиба стола

Система компенсации прогиба обеспечивает компенсацию прогиба по всей длине матрицы. Механическая система состоит из определенного количества (зависит от длины рабочего стола) парных клиньев, каждая пара работает в разных сечениях, имеет свою величину компенсации, отличную от остальных, таким образом, достигаются превосходные результаты гибки.
