Гидравлический листогибочный пресс TS 125/2500

Name: Гидравлический листогибочный пресс TS 125/2500
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы (1)

Китай

Краткие характеристики

Артикул: TS 125/2500
Усилие, тонн: 125
Длина стола, мм: 2500
Расстояние между стойками, мм: 1880
Глубина зева, мм: 320
Ход пуансона, мм: 120

Все характеристики

Модели серии

Все товары

TS 30/1600

TS 40/2000

TS 40/2500

TS 63/2500

TS 80/2500

TS 100/3200

TS 125/3200

TS 160/2500

TS 160/3200

Уточнить наличие

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

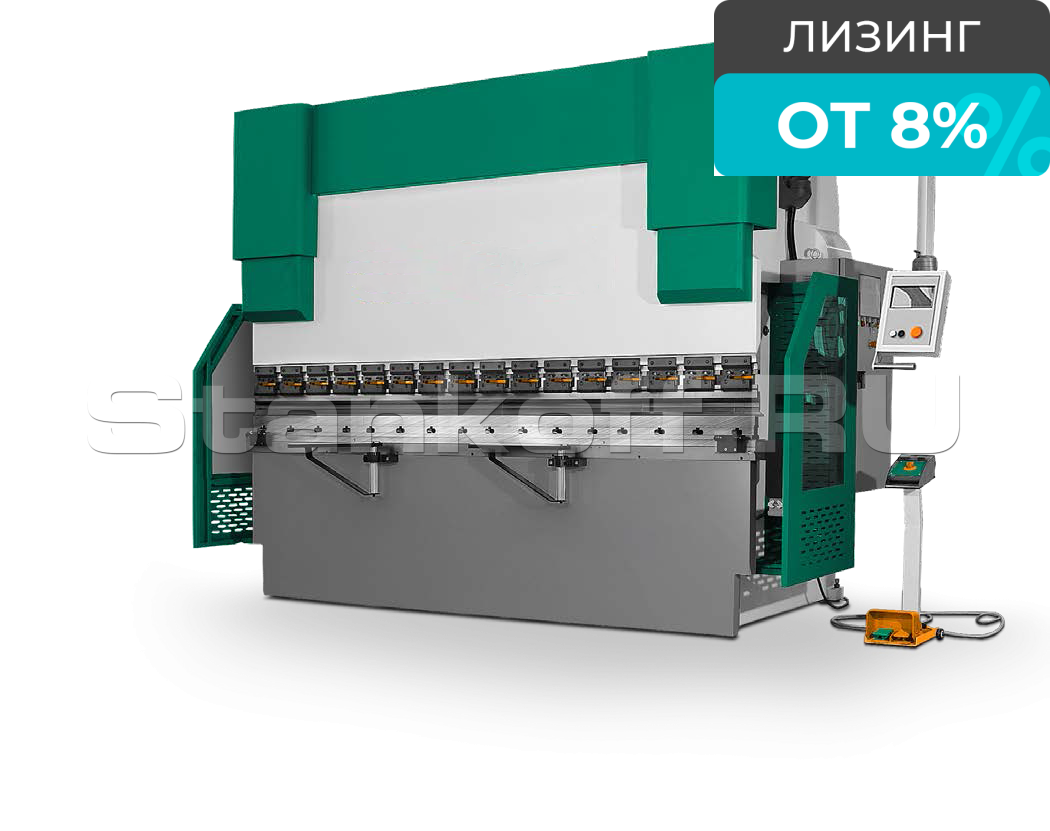

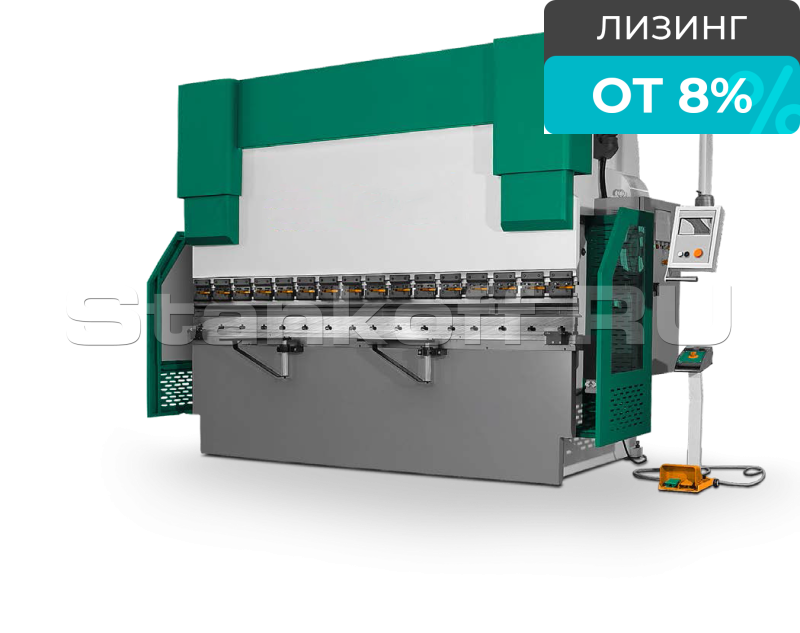

Гидравлический листогибочный пресс TS 125/2500 – это современное гидравлическое оборудование для гибки листового металла. Данный станок имеет большую величину хода, просвета и зева, что обеспечивает эффективное производство простых и сложных деталей для широкого круга потребителей.

Конструктивные особенности

Станина

Конструкция станины - основной фактор, влияющий на способность оборудования производить точные операции в течение многих лет эксплуатации. Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке.
Обработка станины на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход.

Передние опоры

В процессе работы гидравлического пресса передняя опорная стойка регулируется на 180 градусов.

Система управления E30

Общие характеристики:
•Управление осью X и осью Y;
•Язык управления Русский;
•Сохранение до 40 программ по 25 шагов;
•Точность перемещения по осям 0,1мм;
•Ручной/автоматический режим управления;
•Настройка типа и толщины металла;
•Установка длины гиба;
•Настройка/корректировка угла гиба и глубины подачи;
•Настройка верхнего и нижнего инструмента;
•Настройка времени выдержки;
•Настройка отвода заднего упора;
•Настройка больших радиусных гибов;
•Счётчик гибов/изделий;
•Диагностика неполадок.

Задний упор

Стандартный задний упор имеет программируемую ось X, а также ручные оси R, Z1, Z2. Это позволяет настраивать упоры по глубине(Х) и высоте (R), а также перемещать пальцевые блоки влево и вправо (Z1, Z2).

Гибочный инструмент

Стандартный набор гибочного инструмента состоит из многоручьевой матрицы на всю рабочую длину и пуансонов, секциями по 500мм а также включает мелкие сегменты для возможности набора необходимой длины и гибки коробчатых изделий.

Быстросъемный зажим

Для ускорения процесса смены инструмента имеется возможность комплектования пресса быстросъемным зажимом инструмента стандарта Promecam.

Ножная педаль

Выносная педаль управления с кнопкой аварийной остановки.

Дополнительные опции

Компенсации прогиба стола

Система компенсации прогиба обеспечивает компенсацию прогиба по всей длине матрицы. Механическая система состоит из определенного количества (зависит от длины рабочего стола) парных клиньев, каждая пара работает в разных сечениях, имеет свою величину компенсации, отличную от остальных, таким образом, достигаются превосходные результаты гибки.

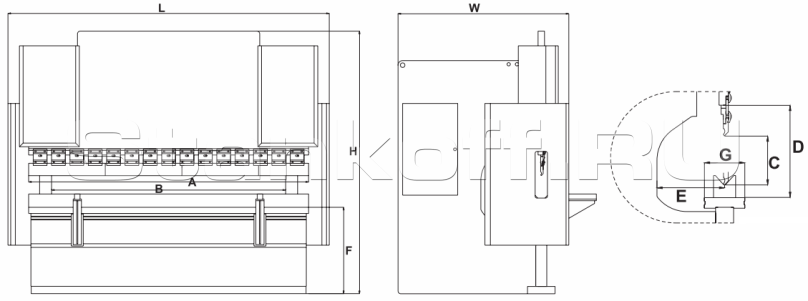

Схема станка

Стандартная комплектация

Оси Y, X управляемые от контроллера;
Система управления E30;
Задний упор: Линейные направляющие + система ШВП HIWIN;
Пальцевые блоки заднего упора с регулировкой по высоте -3шт;
Ручная система компенсации прогиба стола (бомбирование);
Подсветка рабочей зоны;
Европейская система крепления инструмента Promecam;
Скользящие передние опоры с продольной линейной направляющей HIWIN;
Гидравлическая система Rexroth;
Электронные компоненты Schneider/CHINT;
Быстросъемные зажимы пуансона;
Руководство пользователя на русском языке;
Инструмент: многоручьевая матрица и пуансон на всю рабочую длину.

Характеристики

Усилие, тонн	125
Длина стола, мм	2500
Расстояние между стойками, мм	1880
Глубина зева, мм	320
Ход пуансона, мм	120
Высота открытия, мм	380
Передние поддержка листа, шт	2
Пальцевые блоки заднего упора, шт	3
Макс. мощность двигателя, кВт (л.с.)	7,5
Габаритные параметры
Габаритные размеры станка, мм	2550 × 1400 × 2300

Калькулятор усилия гибки

Расчёт для станка TS 125/2500: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 1880 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм

V — Раскрытие матрицы, мм

L — Длина гибки, мм (до 2500)

B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

14.38

Станок справится: нужно 14.38 т из 125 т.

Загрузка станка 12%

Запас 110.62 т

Что потянет TS 125/2500

Материал	гиб 2500 мм	гиб 1250 мм
Сталь	до 6 мм	до 12 мм
Нерж. сталь	до 3 мм	до 6 мм
Алюминий	до 12 мм	до 25 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Особенности эксплуатации гибочного станка

Кристина Новичок 19 августа

Добрый день!
Прошу указать особенности эксплуатации гибочного станка

0 0

Алексей Эксперт Stankoff.RU 19 августа , 16:51

Кристина, добрый день! Вопрос довольно широкий. Чтобы мы могли дать вам точную информацию, уточните, что именно вас интересует: работа на станке (управление, оснастка и так далее), требования к установке оборудования или обслуживание. Для быстрого ответа на ваш запрос, пожалуйста, позвоните нашим менеджерам или оставьте заявку на нашем сайте. Наш сотрудник свяжется с вами и ответит на все вопросы.

0 |

Кристина Новичок 19 августа , 16:57

требование к установке

0 |

Алексей Эксперт Stankoff.RU 20 августа , 13:59

Базовые требования: Условия среды: температура от +10 до +35 °С, влажность 55–70 %. Электропитание: 380 В, 50 Гц; подвести кабель нужного сечения и установить автоматы питания перед станком. Масло гидравлическое залить в необходимом объёме. Ровный бетонный пол толщиной не менее 250 мм с последующим анкерением. Обеспечить наличие 1–2 опытных операторов для обучения основам программирования ЧПУ и изучения инструкций. Подключить заземление к отдельному контуру, использовать стабилизатор напряжения, проверить целостность кабелей. Более подробную инструкцию мы отправляем напрямую нашим покупателям.

1 |
