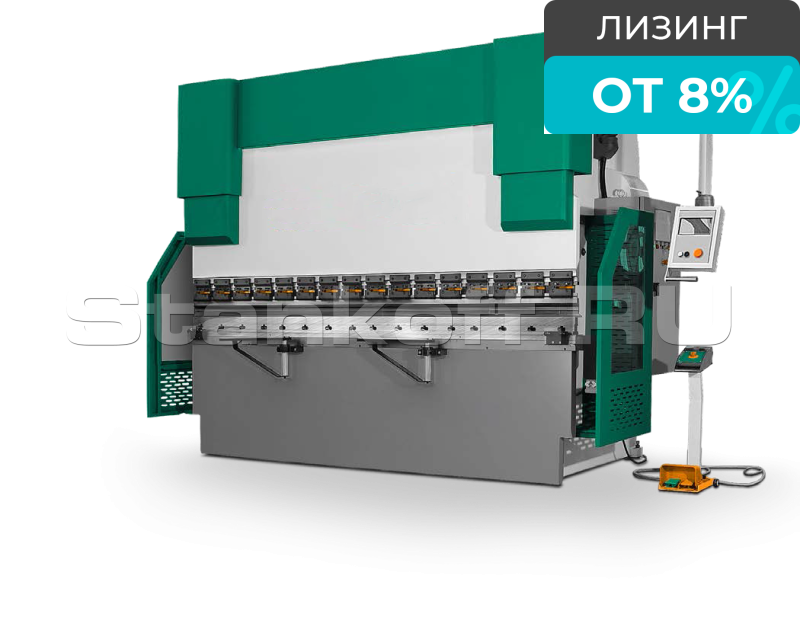

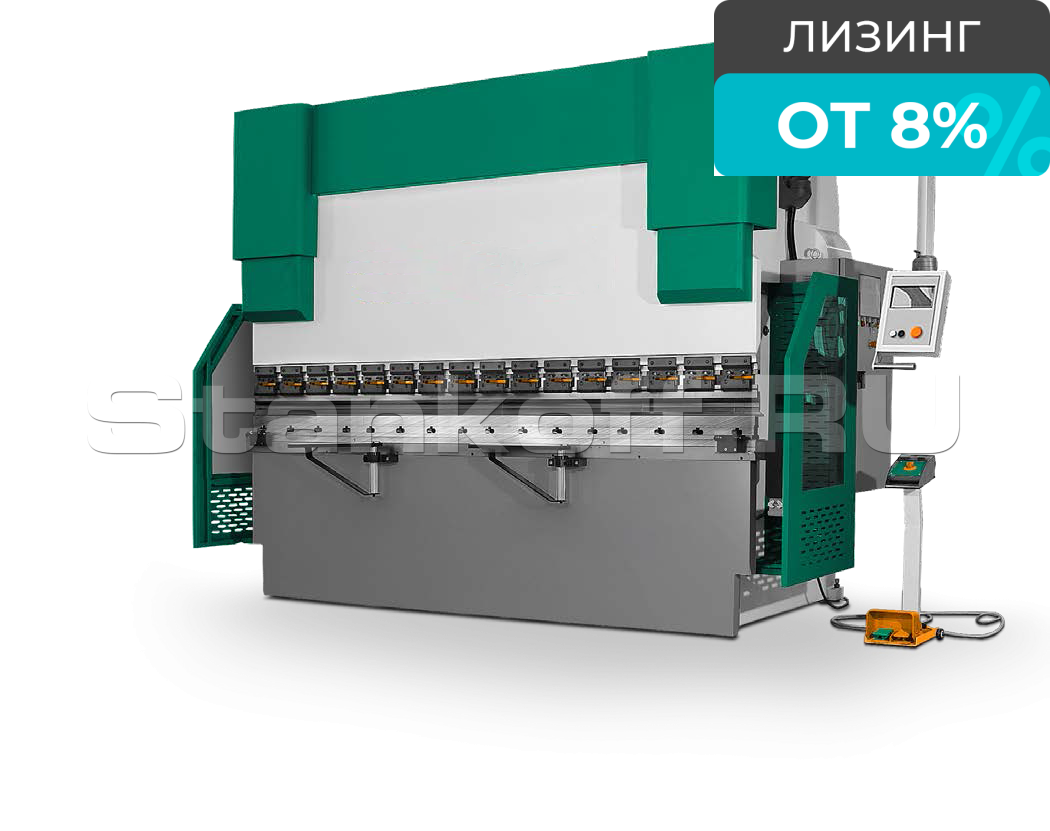

Гидравлический листогибочный пресс TS 30/1600 – это современное гидравлическое оборудование для гибки листового металла. Данный станок имеет большую величину хода, просвета и зева, что обеспечивает эффективное производство простых и сложных деталей для широкого круга потребителей.

Конструктивные особенности

Станина

Конструкция станины - основной фактор, влияющий на способность оборудования производить точные операции в течение многих лет эксплуатации. Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке.
Обработка станины на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход.

Передние опоры

В процессе работы гидравлического пресса передняя опорная стойка регулируется на 180 градусов.

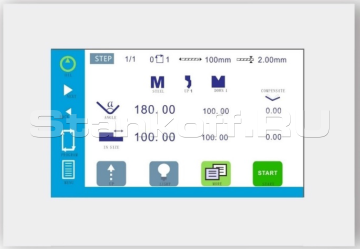

Система управления E30

Общие характеристики:
•Управление осью X и осью Y;
•Язык управления Русский;
•Сохранение до 40 программ по 25 шагов;
•Точность перемещения по осям 0,1мм;
•Ручной/автоматический режим управления;
•Настройка типа и толщины металла;
•Установка длины гиба;
•Настройка/корректировка угла гиба и глубины подачи;
•Настройка верхнего и нижнего инструмента;
•Настройка времени выдержки;
•Настройка отвода заднего упора;
•Настройка больших радиусных гибов;
•Счётчик гибов/изделий;
•Диагностика неполадок.

Задний упор

Стандартный задний упор имеет программируемую ось X, а также ручные оси R, Z1, Z2. Это позволяет настраивать упоры по глубине(Х) и высоте (R), а также перемещать пальцевые блоки влево и вправо (Z1, Z2).

Гибочный инструмент

Стандартный набор гибочного инструмента состоит из многоручьевой матрицы на всю рабочую длину и пуансонов, секциями по 500мм а также включает мелкие сегменты для возможности набора необходимой длины и гибки коробчатых изделий.

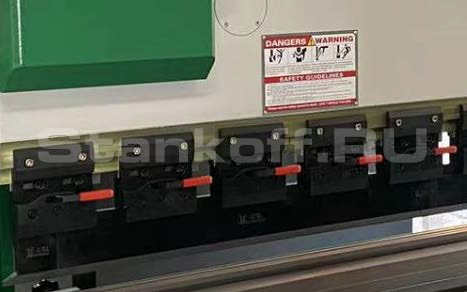

Быстросъемный зажим

Для ускорения процесса смены инструмента имеется возможность комплектования пресса быстросъемным зажимом инструмента стандарта Promecam.

Ножная педаль

Выносная педаль управления с кнопкой аварийной остановки.

Дополнительные опции

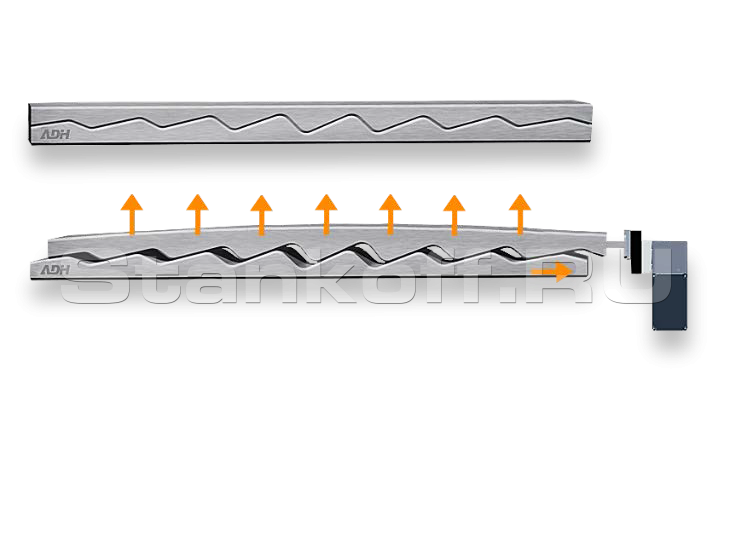

Компенсации прогиба стола

Система компенсации прогиба обеспечивает компенсацию прогиба по всей длине матрицы. Механическая система состоит из определенного количества (зависит от длины рабочего стола) парных клиньев, каждая пара работает в разных сечениях, имеет свою величину компенсации, отличную от остальных, таким образом, достигаются превосходные результаты гибки.

Схема станка

Стандартная комплектация

Оси Y, X управляемые от контроллера;
Система управления E30;
Задний упор: Линейные направляющие + система ШВП HIWIN;
Пальцевые блоки заднего упора с регулировкой по высоте -2шт;
Подсветка рабочей зоны;
Европейская система крепления инструмента Promecam;
Скользящие передние опоры с продольной линейной направляющей HIWIN;
Гидравлическая система Rexroth;
Электронные компоненты Schneider/CHINT;
Быстросъемные зажимы пуансона;
Руководство пользователя на русском языке;
Инструмент: многоручьевая матрица и пуансон на всю рабочую длину.

Усилие гибки, тонн	30
Длина гибки (А), мм	1600
Расстояние между стойками (В), мм	1200
Просвет (D), мм	285
Ход (С), мм	80
Вырез в стойках (Зев) (E), мм	220
Передняя поддержка листа, количество	2
Пальцевые блоки заднего упора, количество	2
Мощность, кВт	4
Габаритные размеры (ДхШхВ), мм	1650х1000х1800
