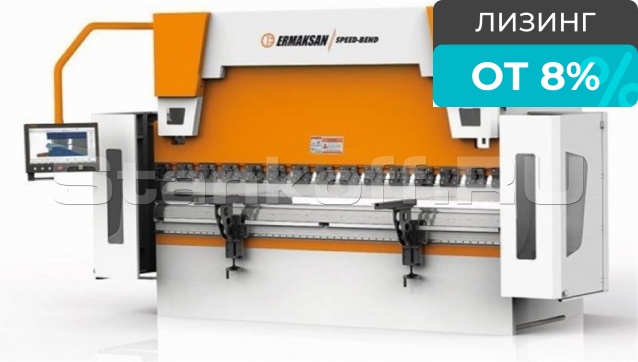

Пресс листогибочный гидравлический Speed Bend-C 60/2100 6 осей

Name: Пресс листогибочный гидравлический Speed Bend-C 60/2100 6 осей
Brand: Ermaksan
Rating: 5 (1 reviews)

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Speed Bend-C 60/2100 6 осей
Усилие, тонн: 50
Длина гиба, мм: 2100
Расстояние между колоннами, мм: 1700
Глубина зева, мм: 410
Максимальное раскрытие, мм: 530

Все характеристики

Конструктив

Станки листогибочные с ЧПУ SPEED BEND-C оснащены новейшими системами (электронной и гидравлической) за счет чего обеспечивается более высокая скорость работы и повторяемость.

Электронно-регулируемые гидроклапаны установленные на прессе, обеспечивают возможность высокоточного регулирования основных параметров гидропривода и жесткие циклы управления. Также все ответственные детали пресса выполнены со сверхпрецизионной точностью, что в конечном итоге сказывается на высоком качестве и точности гибки.

Гибочный пресс опционально сконфигурирован так, что закрывает 90% всех задач гибки. Имеет - 4 оси заднего упора, что упрощает настройку под геометрию детали, даёт возможность выполнять сложные гибы. Моторизированное бомбирование увеличивает скорость настройки на другие толщины листа.

Конструктивные особенности

4-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – независимые оси)

Система крепления пуансонов - PROMECAM - AMADA – быстросъемная

Моторизированная клиновая система компенсации бомбирования

Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия) – размеры матрицы и производитель зависят от мощности пресса

Система ЧПУ Cybelec VisiTouch 19

VisiTouch 19 - это 2D графическое управление для листогибочных прессов с ЧПУ. Оно призвано упростить работу оператора, даже при выполнении сложных задач по программированию и настройке.

Элегантный и мощный дизайн и интерфейс. Программирование с числовыми значениями или с использованием 2D графического профиля и настройка гибки детали на большом 19-дюймовом экране становятся быстрыми, простыми и эффективными.

За кулисами VisiTouch 19 - мощное числовое управление, которое может быть адаптировано к стандартным листогибочным прессам, вплоть до самых сложных моделей, управляющих любым количеством осей.

Особенности ЧПУ:

Современный сенсорный экран размером 19 дюймов с гладким дизайном, который можно использовать с перчатками;
Удобный интерфейс пользователя (HMI), аналогичный интерфейсу CybTouch, благодаря интуитивному программированию и специальным мастерам настройки (автонастройка);
2D графическое создание профиля (Touch Profile) и точное создание программы в 2D;
Автоматический расчет последовательности гибки;
Работает под управлением Windows 7 для многозадачности и сетевого взаимодействия;
Внутренние функции резервного копирования и восстановления;
Отличные средства диагностики.

Дополнительная комплектация

Дополнительные оси заднего упора Х1 + Х2; R1 + R2
Современная система защиты оператора SICK C4000 14 мм (+ легко программируемое ПО Sick для ПК)
Лазерная система защиты рук оператора на уровне матрицы - LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, AKAS LASER SAFETY IILC2000 (механизированный), sick V 4000 (система камер), DSP (система лазерной защиты)
Лазерная система измерения угла, с системой лазерной проверки Data-Mcobra Laser
Гидравлическая система бомбирования
Пневматическая система зажима верхнего инструмента ERMAK
Гидравлическая система зажима пуансона и матрицы
Управляемые от ЧПУ гидравлические поддержки (оси - АР3 + AP4)
Охлаждение или подогрев гидравлического масла
Автоматическая система смазки
Специальная глубина зева (500, 600, 750 мм и выше)
Специальный инструмент
Подготовка под тандем
Инструментальный шкаф.

Гидравлическая или гидродинамическая система компенсации прогиба (бомбирования)

Передние, автоматизированные опоры для поддержки листа AP3+AP4

Стандартная комплектация

Жесткий корпус из стали ST44 A1 высокого качества;
6-Осей; 4 оси заднего упора (X, R, Z1, Z2) управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП;
Гидравлическая система HOERBIGER или Bosch-Rexroth;
Моторизированная система компенсации прогиба;
Закаленный, шлифованный пуансон производства компании Rolleri (Италия);
Закаленная, шлифованная 4-х ручьевая матрица;
Быстрозажимные элементы системы крепления PROMECAM - AMADA;
Система ЧПУ Cybelec VisiTouch 19;
Электрическая панель с системой охлаждения, укомплектованная компонентами - SIEMENS;
Панель управления сконструирована с учетом эргономики, находится на подвижной консоли;
Задняя система защиты на фотоэлементах;
Лазерная система защиты рук оператора;
Точность синхронизации осей Y1 + Y2 - мм 0,01, обеспечивается линейными датчиками Heidenhain (Германия);
Передвижная ножная педаль;
Передние кронштейны;
Глубина зева 410мм.

Характеристики

Усилие, тонн	50
Длина гиба, мм	2100
Расстояние между колоннами, мм	1700
Глубина зева, мм	410
Максимальное раскрытие, мм	530
Макс. мощность двигателя, кВт (л.с.)	7,5

Калькулятор усилия гибки

Расчёт для станка Speed Bend-C 60/2100 6 осей: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 1700 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
