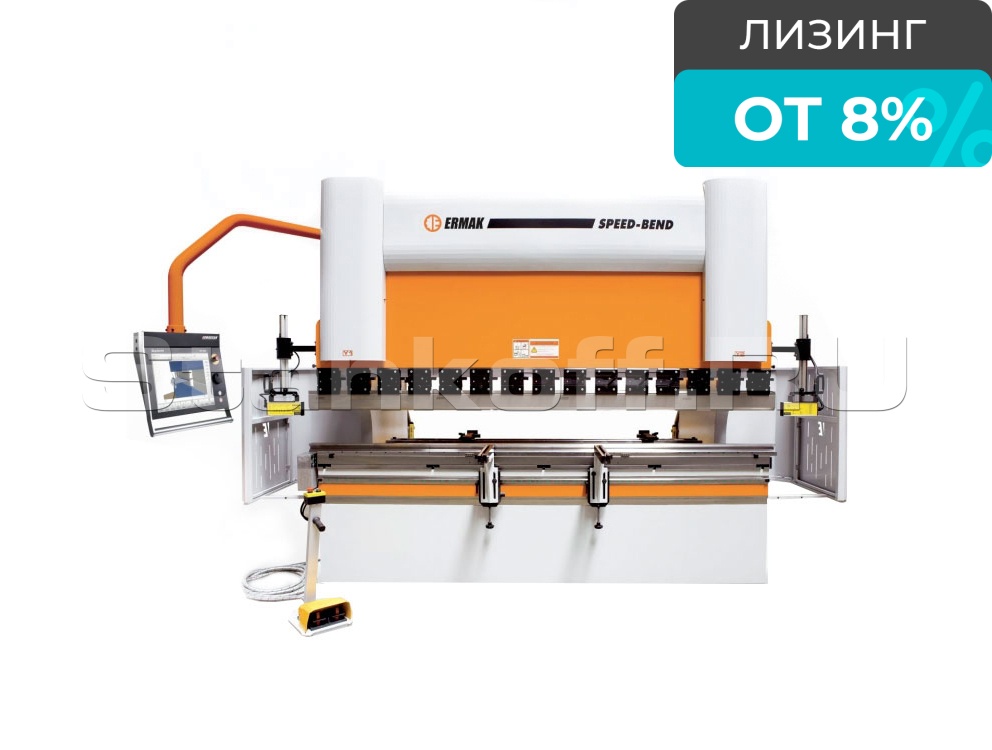

Пресс листогибочный гидравлический Speed Bend-C 100/3100

Name: Пресс листогибочный гидравлический Speed Bend-C 100/3100
Brand: Ermaksan
Rating: 5 (1 reviews)

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Speed Bend-C PRO 100/3100
Усилие, тонн: 100
Длина гиба, мм: 3100
Расстояние между колоннами, мм: 2600
Глубина зева, мм: 410
Макс. раскрытие, мм: 530

Все характеристики

Конструктив

Гидравлический гибочный пресс произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе станок занимает ведущее место на рынке гибочных прессов. В стандартные свойства пресса включена автоматизация управления процессом гибки.

Для управления станком используется ЧПУ. Установленная операционная система позволяет производить программирование установки в системах 2D и 3D. ЧПУ автоматически производит поиск последовательности рабочих процессов и контролирует столкновения. Цифровое измерение углов и контроль сгибов тоже производятся самим управляющим механизмом. Жидкокристаллический сенсорный экран показывает состояние и позволяет программировать работу пресса, задних упоров, компенсации прогиба и устройств защиты. Есть возможность настройки цветовой схемы дисплея, подключения клавиатуры и мыши, использования собственной многофункциональной буквенно-цифровой клавиатуры, а также возможность управлять установкой дистанционно.

Особенности

Задний защитный световой барьер

Универсальный набор инструмента

Передние суппорта поддержки

Суппорта служат для поддержки металла и могут регулироваться по высоте.

Пальцы-упоры задней траверсы

Перемещение осуществляется по линейным направляющим посредством ШВП по оси X, R, Z1 и Z2.

Механическая система компенсации прогиба

Управление от ЧПУ

Система ЧПУ Cybelec VisiTouch 19

VisiTouch 19 - это 2D графическое управление для листогибочных прессов с ЧПУ. Оно призвано упростить работу оператора, даже при выполнении сложных задач по программированию и настройке.

Элегантный и мощный дизайн и интерфейс. Программирование с числовыми значениями или с использованием 2D графического профиля и настройка гибки детали на большом 19-дюймовом экране становятся быстрыми, простыми и эффективными.

За кулисами VisiTouch 19 - мощное числовое управление, которое может быть адаптировано к стандартным листогибочным прессам, вплоть до самых сложных моделей, управляющих любым количеством осей.

Особенности ЧПУ:

Современный сенсорный экран размером 19 дюймов с гладким дизайном, который можно использовать с перчатками;
Удобный интерфейс пользователя (HMI), аналогичный интерфейсу CybTouch, благодаря интуитивному программированию и специальным мастерам настройки (автонастройка);
2D графическое создание профиля (Touch Profile) и точное создание программы в 2D;
Автоматический расчет последовательности гибки;
Работает под управлением Windows 7 для многозадачности и сетевого взаимодействия;
Внутренние функции резервного копирования и восстановления;
Отличные средства диагностики.

Стандартная комплектация

Оси Y1+Y2+Х+R+Z1+Z2
Система ЧПУ Cybelec VisiTouch 19
Задний упор с осями X+R+Z1+Z2, оснащенный шариковинтовой парой, линейными направляющими и серводвигателями переменного тока Indramat
Cервогидравлическая система марки Hoerbiger
Линейные датчики Heidenhein (Германия), обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм.
Моторизированная система компенсации прогиба (бомбирования) стола типа Wila, управляемая от ЧПУ
Электрическая система марки Siemens с охлаждением, в соответствии с нормами безопасности CE
Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину.
Механическая система быстрого зажима пуансона типа Amada Promecam
Эргономичная и мобильная панель управления
Задний защитный световой экран (категория 4)
Передняя световая защита рук оператора
Пальцы заднего упора с несколькими поверхностями позиционирования
Педальное управление, соответствующее нормам CE
Передний суппорт с Т-образным пазом и мм-й линейкой

Дополнительная комплектация

Система перемещения и контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации.
Передняя световая система защиты.
Передняя лазерная система защиты.
Пневматическая и гидравлическая системы крепления пуансона.
Система крепления инструмента Wila
Синхронизированный передний суппорт управляемый ЧПУ.
Система охлаждения масла.
Автоматическая система смазки направляющих.
Увеличение раскрытия до 1500 мм, глубина зева до 750 мм.
Специальный инструмент.

Схема станка

Схема стандартного инструмента

Характеристики

Усилие, тонн	100
Длина гиба, мм	3100
Расстояние между колоннами, мм	2600
Глубина зева, мм	410
Макс. раскрытие, мм	530
Макс. мощность двигателя, кВт (л.с.)	11

Калькулятор усилия гибки

Расчёт для станка Speed Bend-C PRO 100/3100: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
