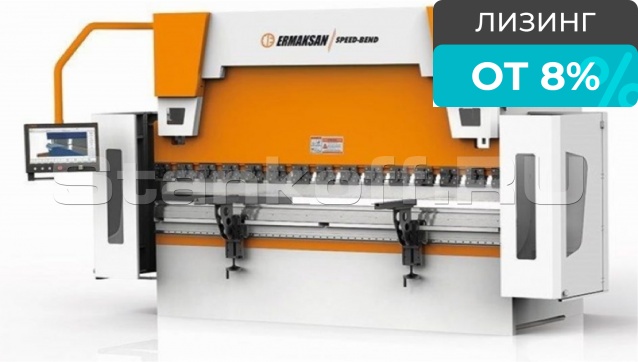

Пресс листогибочный гидравлический Speed Bend-C 100/2600 6 осей

Name: Пресс листогибочный гидравлический Speed Bend-C 100/2600 6 осей
Brand: Ermaksan
Rating: 5 (1 reviews)

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Speed Bend-C 100/2600 6 осей
Усилие, тонн: 100
Длина гиба, мм: 2600
Расстояние между колоннами, мм: 2200
Глубина зева, мм: 410
Максимальное раскрытие, мм: 530

Все характеристики

Конструктив

Станки листогибочные с ЧПУ SPEED BEND оснащены новейшими системами (электронной и гидравлической) за счет чего обеспечивается более высокая скорость работы и повторяемость.

Электронно-регулируемые гидроклапаны установленные на прессе, обеспечивают возможность высокоточного регулирования основных параметров гидропривода и жесткие циклы управления. Также все ответственные детали пресса выполнены со сверхпрецизионной точностью, что в конечном итоге сказывается на высоком качестве и точности гибки.

Гибочный пресс опционально сконфигурирован так, что закрывает 90% всех задач гибки. Имеет - 4 оси заднего упора, что упрощает настройку под геометрию детали, даёт возможность выполнять сложные гибы. Моторизированное бомбирование увеличивает скорость настройки на другие толщины листа.

Конструктивные особенности

Долговечность и надежность оборудования Ermaksan Speed-Bend обеспечивается его конструкционными особенностями.

Корпус станка выполнен в виде моноблока из стали. Он устойчив к изгибающему моменту и усилиям на разрыв.

Система задней траверсы приводится в действие сервоприводом. Детали графических контролеров легко заменить при необходимости.

Гидравлическая система с сервоклапанами, система компенсации прогиба и система охлаждения электрической панели управляются ЧПУ. Надежность инструментов и легкость их замены позволяют ускорить процесс гибки и повысить его качество. Система защитных датчиков сводит к минимуму возможность получения травмы в результате работы станка.

4-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – независимые оси)

Система крепления пуансонов - PROMECAM - AMADA – быстросъемная

Моторизированная клиновая система компенсации бомбирования

Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия) – размеры матрицы и производитель зависят от мощности пресса

Система ЧПУ Cybelec VisiTouch 19

VisiTouch 19 - это 2D графическое управление для листогибочных прессов с ЧПУ. Оно призвано упростить работу оператора, даже при выполнении сложных задач по программированию и настройке.

Элегантный и мощный дизайн и интерфейс. Программирование с числовыми значениями или с использованием 2D графического профиля и настройка гибки детали на большом 19-дюймовом экране становятся быстрыми, простыми и эффективными. .

За кулисами VisiTouch 19 - мощное числовое управление, которое может быть адаптировано к стандартным листогибочным прессам, вплоть до самых сложных моделей, управляющих любым количеством осей.

Особенности ЧПУ:

Современный сенсорный экран размером 19 дюймов с гладким дизайном, который можно использовать с перчатками;
Удобный интерфейс пользователя (HMI), аналогичный интерфейсу CybTouch, благодаря интуитивному программированию и специальным мастерам настройки (автонастройка);
2D графическое создание профиля (Touch Profile) и точное создание программы в 2D;
Автоматический расчет последовательности гибки;
Работает под управлением Windows 7 для многозадачности и сетевого взаимодействия;
Внутренние функции резервного копирования и восстановления;
Отличные средства диагностики.

Дополнительная комплектация

Есть возможность установки на листогиб дополнительного оборудования для еще большего упрощения его обслуживания. Это могут быть графические контролеры с расширенным набором функций, усовершенствованные защитные устройства, точнейшие системы измерения угла и проверки сгиба, гидравлические и пневматические зажимы инструмента, автоматическая система центральной смазки и многое другое.

Система перемещения задних упоров.
6 осей (X1,X2,R1,R2,Z1,Z2) – башеного типа — Система перемещения задних упоров. 6 осей (X1,X2,R1,R2,Z1,Z2) – башеного типа

Система быстрого крепления инструмента.
Гидравлическая или пневматическая система — Система быстрого крепления инструмента. Гидравлическая или пневматическая система

AP3-AP4 моторизированные передние суппорта для поддержки листа

Система крепления инструмента Wila.
Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически. — Система крепления инструмента Wila. Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически.

Стандартная комплектация

Жесткий корпус из стали ST44 A1 высокого качества
6-Осей; 4 оси заднего упора (X, R, Z1, Z2) управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП
Гидравлическая система HOERBIGER или Bosch-Rexroth
Моторизированная система компенсации прогиба
Закаленный, шлифованный пуансон производства компании Rolleri (Италия)
Закаленная, шлифованная 4-х ручьевая матрица
Быстрозажимные элементы системы крепления PROMECAM - AMADA
Система ЧПУ Cybelec VisiTouch 19
Электрическая панель с системой охлаждения, укомплектованная компонентами - SIEMENS
Панель управления сконструирована с учетом эргономики, находится на подвижной консоли
Задняя система защиты на фотоэлементах
Лазерная система защиты рук оператора
Точность синхронизации осей Y1 + Y2 - мм 0,01, обеспечивается линейными датчиками Heidenhain (Германия)
Передвижная ножная педаль
Передние кронштейны
Глубина зева 410мм

Характеристики

Усилие, тонн	100
Длина гиба, мм	2600
Расстояние между колоннами, мм	2200
Глубина зева, мм	410
Максимальное раскрытие, мм	530
Макс. мощность двигателя, кВт (л.с.)	11

Калькулятор усилия гибки

Расчёт для станка Speed Bend-C 100/2600 6 осей: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2200 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
