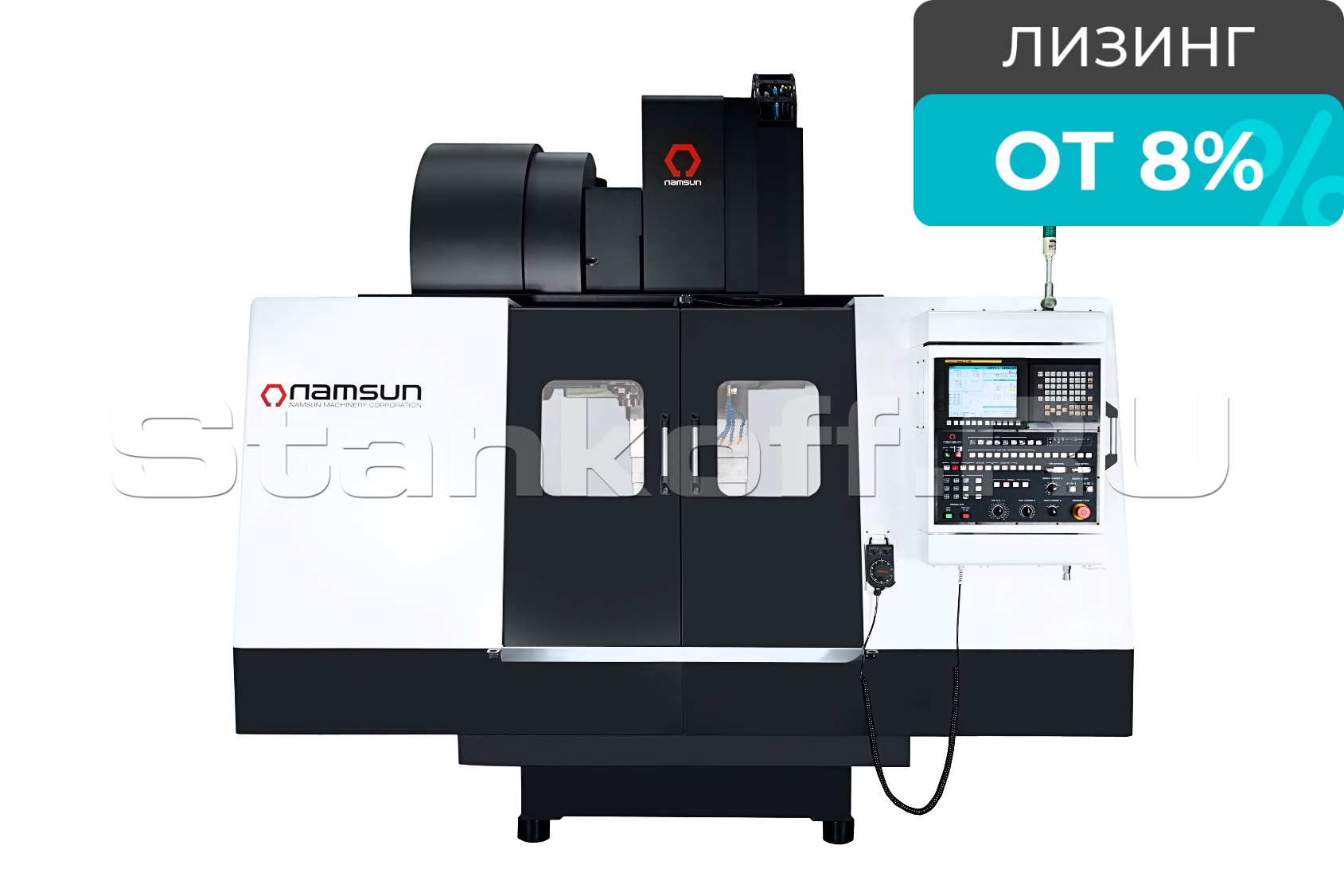

Вертикальный фрезерный обрабатывающий центр SPACE 420

Name: Вертикальный фрезерный обрабатывающий центр SPACE 420
Rating: 5 (1 reviews)

Сравнить Вопросы

Южная Корея

Краткие характеристики

Артикул SPACE 420

Система ЧПУ
Модель	Fanuc 0i-MF PLUS (3)
Размер и тип монитора	10.4” TFT LCD
Перемещения
По оси X, мм	780
По оси Y, мм	420
По оси Z, мм	510
Рабочий стол
Размер стола, мм	920 х 420
Максимальная нагрузка, кг	600
Шпиндель
Частота вращения, об/мин	12000
Конус шпинделя	ВТ40
Мощность двигателя шпинделя, кВт	5,5 / 13,2
Крутящий момент, Нм	35 / 84
Тип привода шпинделя	Прямой
Тип смазки подшипников шпинделя	Консистентная
Автоматический магазин инструмента
Кол-во позиций для инструмента, шт.	30
Конус инструмента	ВТ40
Штревель	MAS403
Максимальный диаметр при свободных соседних ячейках, мм	125
Максимальный диаметр при занятых соседних ячейках, мм	80
Максимальная длина инструмента, мм	300
Максимальная масса инструмента, кг	6
Метод смены инструмента	Любая позиция / Двойная рука
Время смены инструмента, сек.	1,3
Система приводов
Быстрые перемещения X / Y / Z, м/мин	36 / 36 / 36
Скорость подачи X / Y / Z, мм/мин	1 - 18000
Направляющие и ШВП
Тип направляющихX / Y / Z	Роликовые
Точность
Точность позиционирования, мм	±0,003
Повторяемость, мм	±0,002
СОЖ и смазка
Давление сжатого воздуха, бар	5
Объем бака для смазки направляющих, л.	4
Объем бака охлаждения, л	18
Тип масла для смазки	ISO VG68
Мощность
Потребление электроэнергии, кВА	25
Питающая сеть, В	380/220 ±10%, 3-фазы
Частота напряжения, Гц	50/60
Габариты
Габаритные размеры Д х Ш х В, мм	2620 х 3370 х 2750
Вес станка, кг	4790

Все характеристики

Конструктив

Вертикально-фрезерный обрабатывающий центр SPACE 420 позволяет вести комплексную механическую обработку поверхностей заготовки различными способами - фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка резьб и другие операции.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), много инструментальным магазином с устройством для автоматической смены инструмента. Управление обработкой заготовки осуществляется по заданной программе. Сочетает высокую производительность, гибкость переналадки на другие режим работы.

Отличительные особенности

Широкие роликовые направляющие качения X/Y/Z по всем осям позволяет вести тяжелую обработку, при этом обладают высокими скоростями перемещения.
Высокоскоростной шпиндель 12000 об/мин с конусом BT40, позволяет проводить как черновые, так и чистовые операции различных материалов;
Прямой привод шпинделя уменьшает вибрации на инструменте, увеличивает качество обработки и срок службы инструмента;
Масляное охлаждение шпинделя для производительной работы станка в несколько смен;
Высокая мощность шпинделя 5,5/13,2 кВт, обеспечивает универсальность применения станка;
Большой вес станка 4790 кг, говорит о его исключительно высокой жесткости;
Высокая нагрузочная способность стола 600 кг для максимального расширения возможностей станка;
Увеличенный ход по оси Z – 510 мм, позволяет при использовании накладного стола, применять инструмент с меньшим вылетом для увеличения жесткости обработки;
Цельнолитая станина из чугуна уменьшает вибрации при обработке и повышает качество обработки;
Подача СОЖ под давлением 20 бар (опция) для лучшего смыва стружки и охлаждения инструмента;
Высокоточные преднатянутые ШВП большого диаметра на всех осях;
Встроенный конвейер для эффективного удаления стружки;
Современная система ЧПУ и японские привода FANUC по всем осям с высокой скоростью обработки данных;
Большой магазин инструмента 30 шт. для расширения возможностей станка.

Область применения

Фрезерный центр SPACE 420 широко используется в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Конструктивные особенности

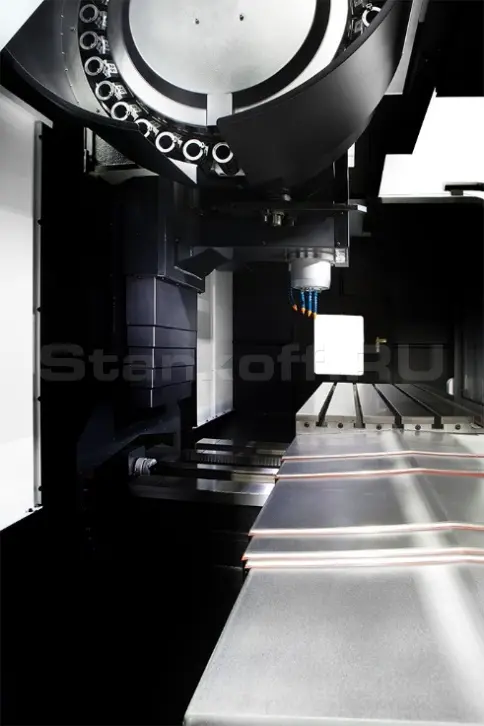

Высокоскоростной инструментальный магазин

Магазин автоматической смены инструмента полностью защищен от возможных негативных нагрузок и ударов, обеспечивает надежную смену инструмента, может загружаться различными типами инструмента и подходит для длительной работы без вмешательства оператора.
• BT 40
• 30 ячеек

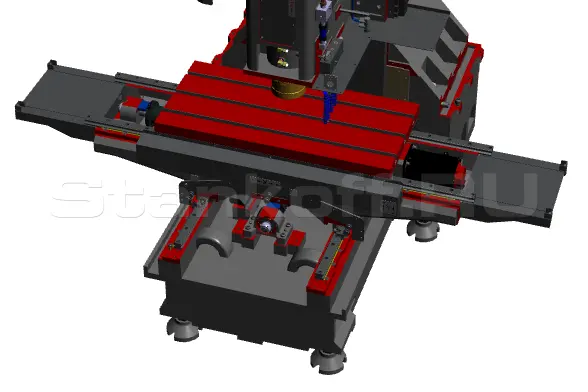

Оптимизированная конструкция станины

Для повышения жесткости и устойчивости конструкции станка используется станина с роликовыми направляющими качения по всем осям. Широкие направляющие предназначены для поглощения вибраций, возникающих в процессе обработки и предотвращения прогиба стола вне зависимости от распределения нагрузки. В условиях обработки с тяжелыми условиями резания искажения геометрии станка сведены к минимуму.
• Тип направляющих: роликовые качения.

Эффективная система управления

Высокоэффективная панель управления системы ЧПУ. Предназначена для интеграции всех функциональных элементов управления на одной общей панели. Позволяет оператору избежать лишних действий и увеличивает эргономичность использования оборудования.
• Интегрированная в панель управления система ЧПУ FANUC 0i-MF PLUS (3 пакет);
• AICC II уже в стандартном оснащении станка;
• Стандартный объем памяти 640М.

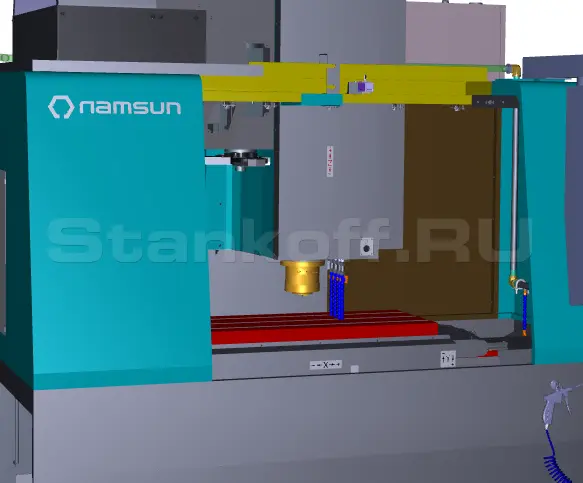

Большая рабочая зона

На станке реализована возможность обработки заготовок различных габаритов и массы.
• Размер стола: 920 x 420 мм;
• Перемещения: 780 x 420 x 510 мм;
• Макс. грузоподъемность: 600 кг.

Интегрированный высокоскоростной шпиндель

Жесткий шпиндель с прямым приводом и масляным охлаждением.
• Отсутствие ремней и шестерней для передачи вращения;
• Шпиндельный узел и направляющие изготовлены единым целым для минимизации вибраций, шума, нагрева, возникающих в процессе работы;
• Гарантия высокой точности при высокоскоростной обработке;
• Шпиндель и двигатель оснащены системой охлаждения.

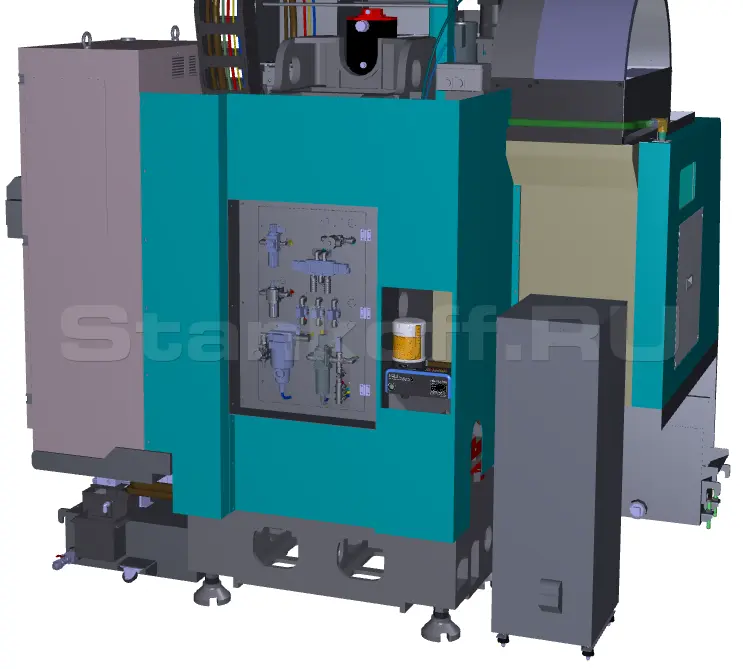

Компоновка узлов смазки

Все узлы для обслуживания станка (смазки и подачи сжатого воздуха) расположены в удобном для оператора месте с легким доступом к ним. Также рядом со станком установлен кондиционер масла для охлаждения шпиндельного узла.

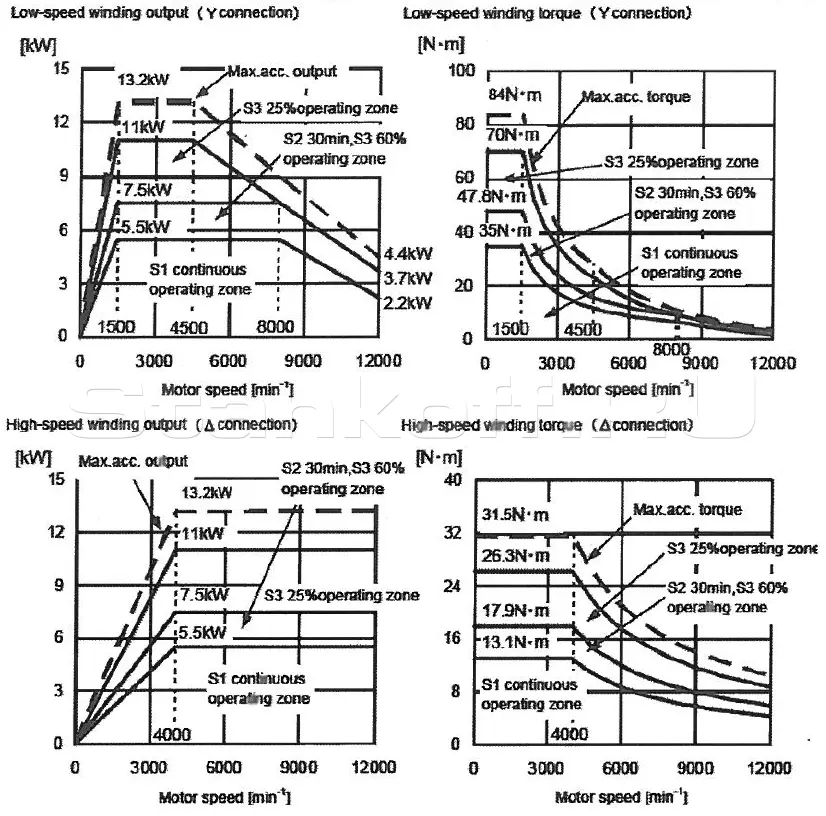

Диаграмма шпинделя «Мощность-Момент»

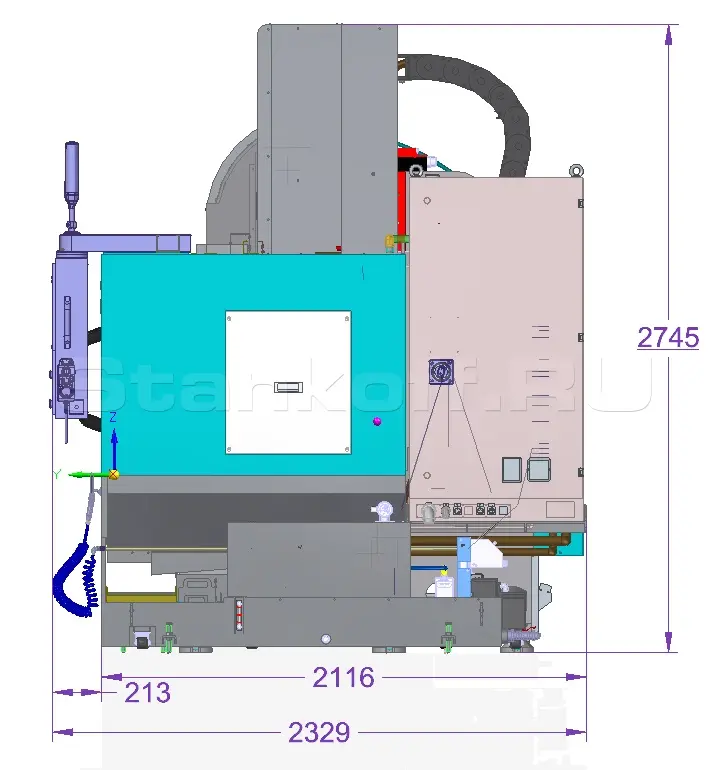

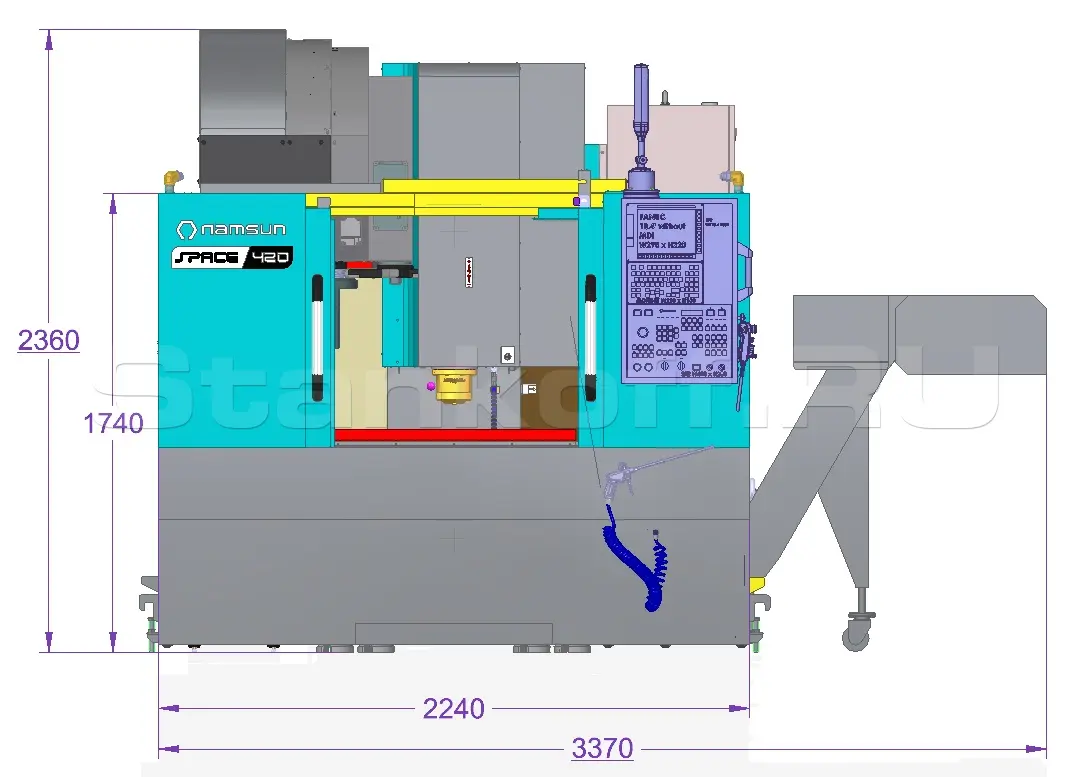

Габаритные размеры

Стандратная комплектация

SPACE 420 Вертикально-фрезерный обрабатывающий центр с ЧПУ Fanuc 0i-MF PLUS;
Маслоотделитель;
Трансформатор;
Manual Guide i;
Подготовка для подключения 4-ой оси;
Смыв стружки с кожухов станины;
Магазин на 30 инструментов BT40;
Телескопические кожуха;
Система подачи СОЖ;
Пистолет для подачи СОЖ;
Замок двери рабочей зоны;
Полная защита от брызг СОЖ;
Бак СОЖ;
Система смазки;
AICC II контур управления (высокоскоростное фрезерование);
Масляное охлаждение шпинделя;
Охладитель масла;
Сигнальная лампа состояния станка 3 цвета;
Ручной маховик управления MPG;
Жесткое нарезание резьбы;
Рабочее освещение LED;
Выравнивающие опоры;
Ручной инструмент;
Воздушный обдув;
Пистолет подачи сжатого воздуха;
Система автоматического отключения;
Стружечный конвейер выгрузки;
Бак для стружки.

Характеристики

Система ЧПУ
Модель	Fanuc 0i-MF PLUS (3)
Размер и тип монитора	10.4” TFT LCD
Перемещения
По оси X, мм	780
По оси Y, мм	420
По оси Z, мм	510
Рабочий стол
Размер стола, мм	920 х 420
Максимальная нагрузка, кг	600
Шпиндель
Частота вращения, об/мин	12000
Конус шпинделя	ВТ40
Мощность двигателя шпинделя, кВт	5,5 / 13,2
Крутящий момент, Нм	35 / 84
Тип привода шпинделя	Прямой
Тип смазки подшипников шпинделя	Консистентная
Автоматический магазин инструмента
Кол-во позиций для инструмента, шт.	30
Конус инструмента	ВТ40
Штревель	MAS403
Максимальный диаметр при свободных соседних ячейках, мм	125
Максимальный диаметр при занятых соседних ячейках, мм	80
Максимальная длина инструмента, мм	300
Максимальная масса инструмента, кг	6
Метод смены инструмента	Любая позиция / Двойная рука
Время смены инструмента, сек.	1,3
Система приводов
Быстрые перемещения X / Y / Z, м/мин	36 / 36 / 36
Скорость подачи X / Y / Z, мм/мин	1 - 18000
Направляющие и ШВП
Тип направляющихX / Y / Z	Роликовые
Точность
Точность позиционирования, мм	±0,003
Повторяемость, мм	±0,002
СОЖ и смазка
Давление сжатого воздуха, бар	5
Объем бака для смазки направляющих, л.	4
Объем бака охлаждения, л	18
Тип масла для смазки	ISO VG68
Мощность
Потребление электроэнергии, кВА	25
Питающая сеть, В	380/220 ±10%, 3-фазы
Частота напряжения, Гц	50/60
Габариты
Габаритные размеры Д х Ш х В, мм	2620 х 3370 х 2750
Вес станка, кг	4790
