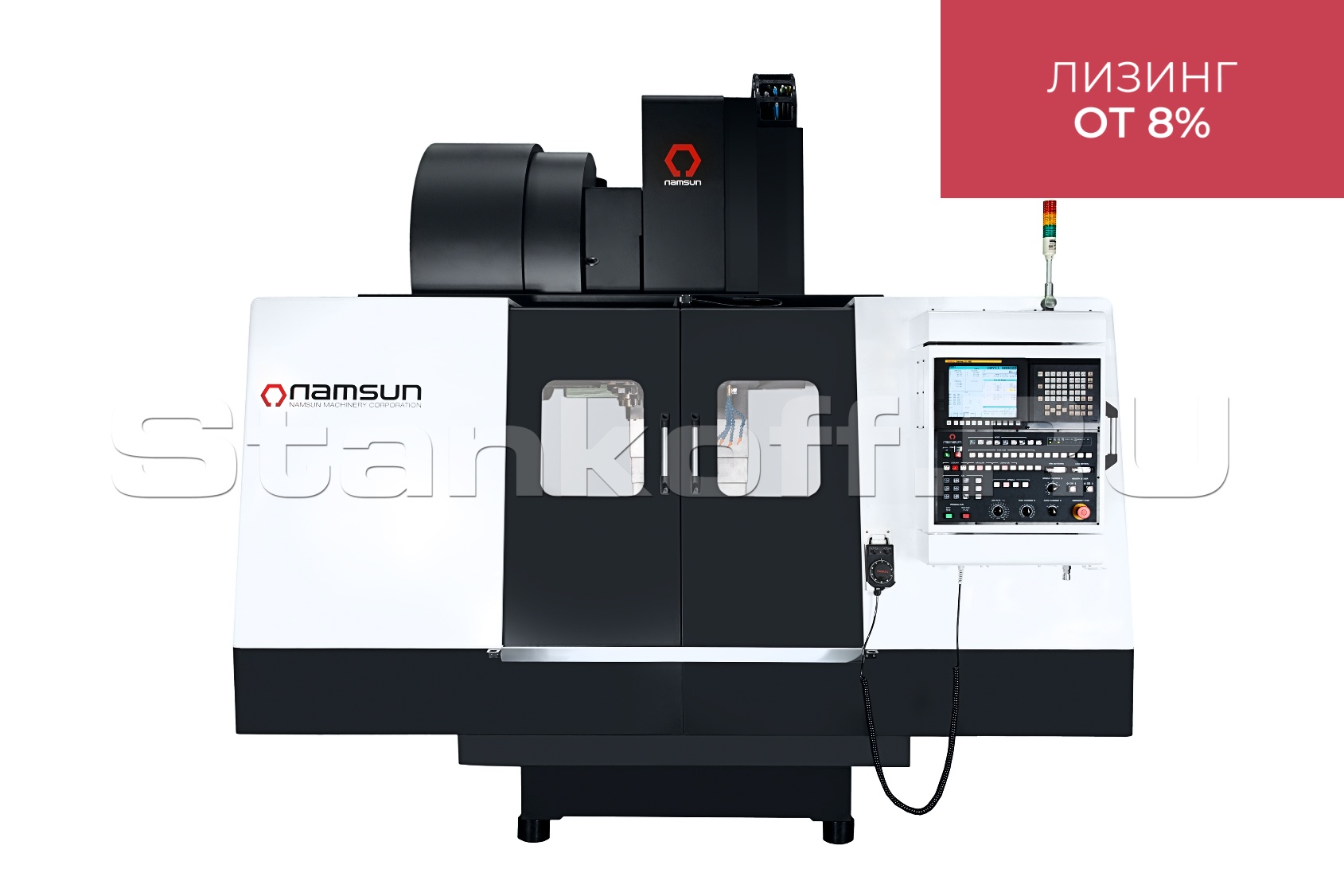

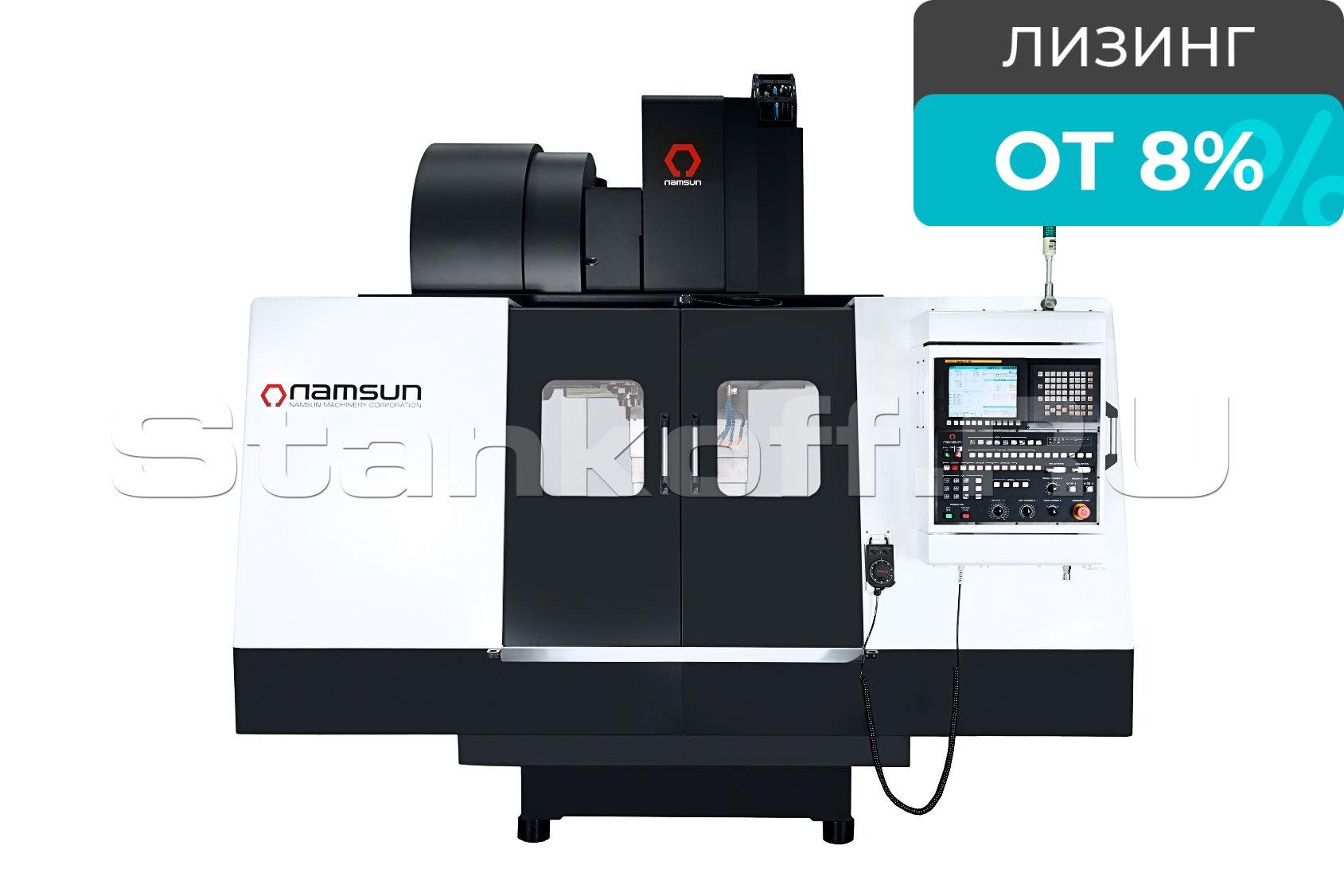

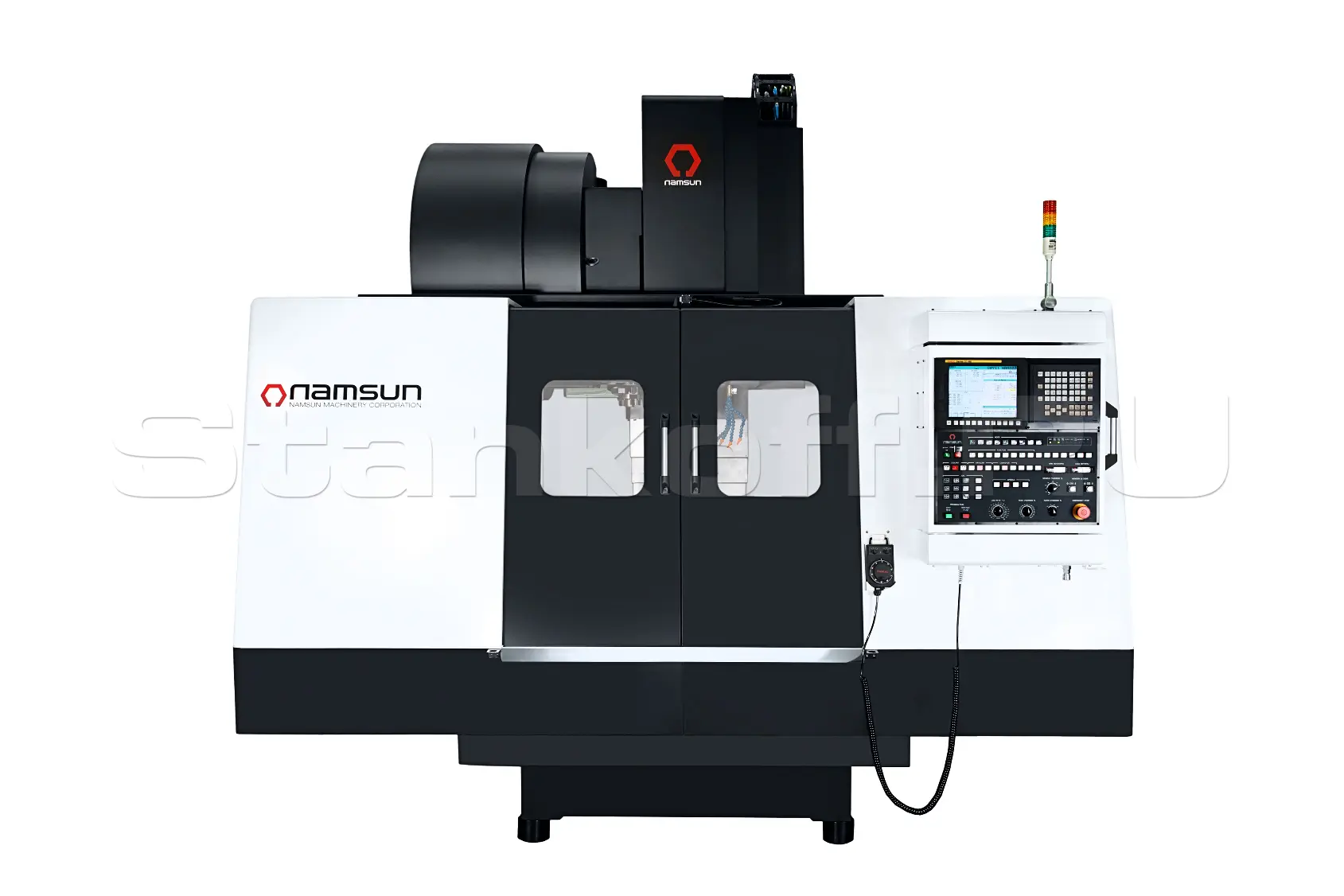

Вертикальный фрезерный обрабатывающий центр SPACE 540

В наличии на складе

Гарантия

Сервис

Лизинг

Нужна консультация?

Дмитрий Ворошилин

+7 995 888-10-38

Хотите мы Вам перезвоним?

Вертикально-фрезерный обрабатывающий центр SPACE 540 позволяет вести комплексную механическую обработку поверхностей заготовки различными способами - фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка резьб и другие операции.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), много инструментальным магазином с устройством для автоматической смены инструмента. Управление обработкой заготовки осуществляется по заданной программе. Сочетает высокую производительность, гибкость переналадки на другие режим работы.

Отличительные особенности

Широкие направляющие скольжения X/Y/Z - 30/40/40 мм коробчатого типа по всем осям позволяет вести тяжелую обработку;
Высокоскоростной шпиндель 12000 об/мин с конусом BT40 (опция 8000 об/мин, ВТ50), позволяет проводить как черновые, так и чистовые операции различных материалов;
Прямой привод шпинделя уменьшает вибрации на инструменте, увеличивает качество обработки и срок службы инструмента;
Масляное охлаждение шпинделя для производительной работы станка в несколько смен;
Высокая мощность шпинделя 15/18,5 кВт, обеспечивает универсальность применения станка;
Самый большой вес станка в классе 8700 кг, говорит о его исключительно высокой жесткости;
Высокая нагрузочная способность стола 900 кг для максимального расширения возможностей станка;
Увеличенный ход по оси Z – 550 мм, позволяет при использовании накладного стола, применять инструмент с меньшим вылетом для увеличения жесткости обработки;
Цельнолитая станина из чугуна уменьшает вибрации при обработке и повышает качество обработки;
Высокоточные преднатянутые ШВП большого диаметра 40 мм на всех осях;
Встроенный конвейер для эффективного удаления стружки;
Современная система ЧПУ и японские привода FANUC по всем осям с высокой скоростью обработки данных;
Большой магазин инструмента 30 шт. для расширения возможностей станка.

Область применения

Фрезерные центры серии SPACE 540 широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Конструктивные особенности

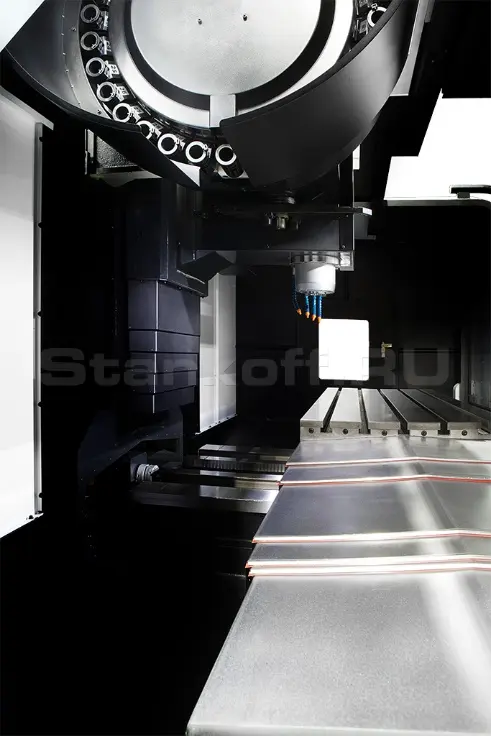

Высокоскоростной инструментальный магазин

Магазин автоматической смены инструмента полностью защищен от возможных негативных нагрузок и ударов, обеспечивает надежную смену инструмента, может загружаться различными типами инструмента и подходит для длительной работы без вмешательства оператора.
• BT 40;
• 30 ячеек;
• Смена инструмент-инструмент: 1.41 сек.

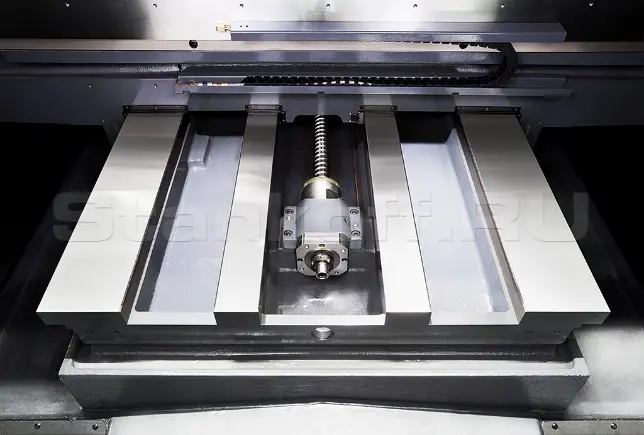

Оптимизированная конструкция станины

Для повышения жесткости и устойчивости конструкции станка используется станина с 4-мя направляющими по оси Y. Очень широкие направляющие предназначены для поглощения вибраций, возникающих в процессе обработки и предотвращения прогиба стола вне зависимости от распределения нагрузки. В условиях обработки с тяжелыми условиями резания искажения геометрии станка сведены к минимуму.
• Тип направляющих: скольжения коробчатого типа
• Охват направляющих X / Y / Z: 75 / 140 / 110 мм
• Ширина направляющих X / Y / Z: 30 / 40 / 40 мм

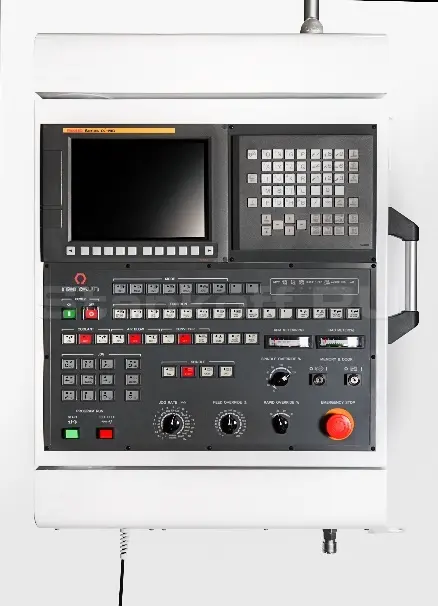

Эффективная система управления

Высокоэффективная панель управления системы ЧПУ. Предназначена для интеграции всех функциональных элементов управления на одной общей панели. Позволяет оператору избежать лишних действий и увеличивает эргономичность использования оборудования.
• Интегрированная в панель управления система ЧПУ FANUC 0i-MF PLUS (3);
• AICC II уже в стандартном оснащении станка;
• Стандартный объем памяти 640М.

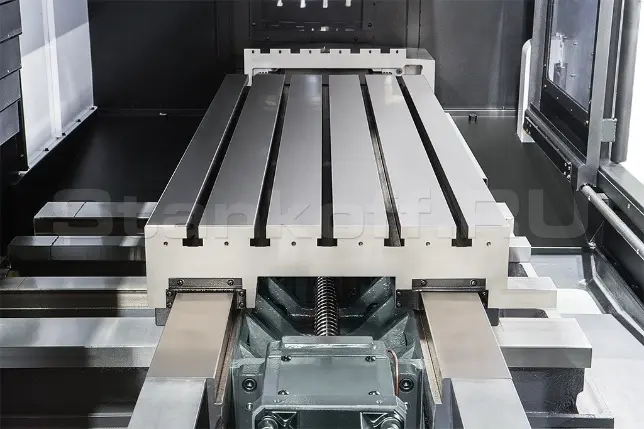

Большая рабочая зона

На станке реализована возможность обработки заготовок различных габаритов и массы.
• Размер стола: 1200 x 540 мм;
• Перемещения: 1050 x 540 x 550 мм;
• Макс. грузоподъемность: 900 кг.

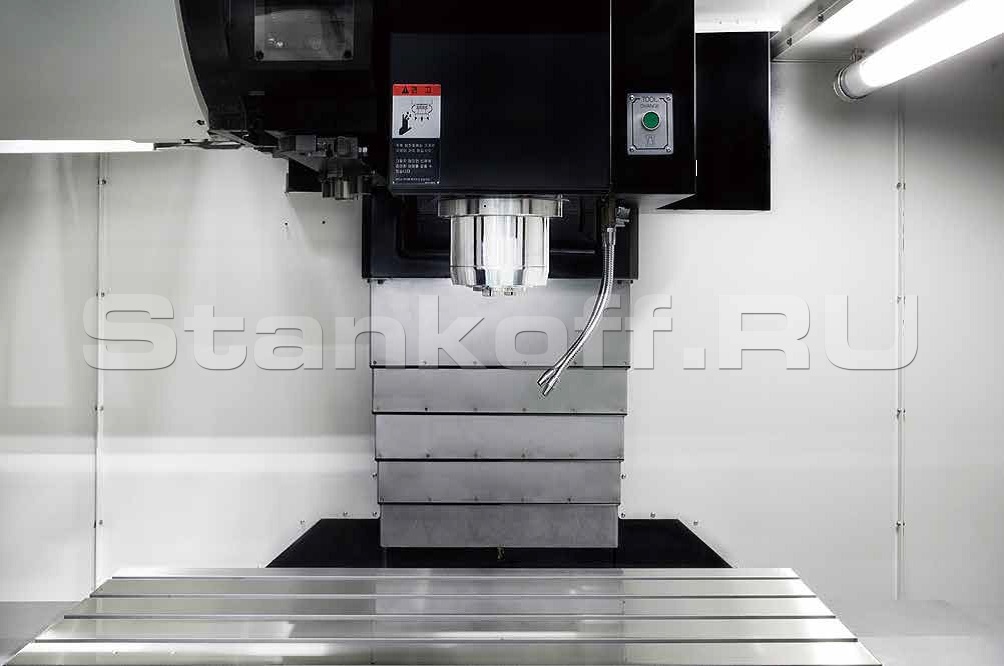

Интегрированный высокоскоростной шпиндель

Жесткий шпиндель с прямым приводом и масляным охлаждением.
• Отсутствие ремней и шестерней для передачи вращения;
• Шпиндельный узел и направляющие изготовлены единым целым для минимизации вибраций, шума, нагрева, возникающих в процессе работы;
• Гарантия высокой точности при высокоскоростной обработке;
• Шпиндель и двигатель оснащены системой охлаждения.

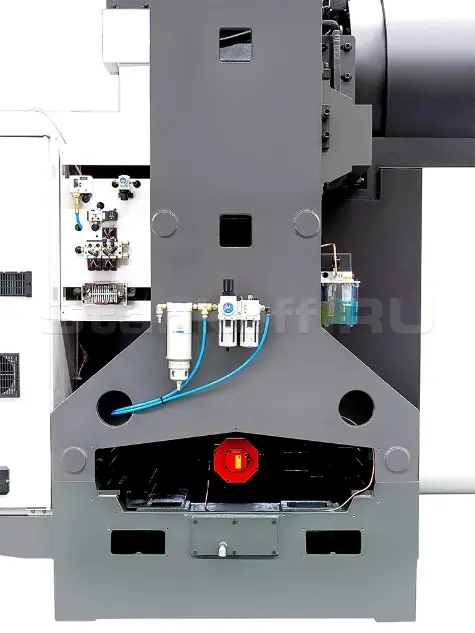

Компоновка узлов смазки

Все узлы для обслуживания станка (смазки и подачи сжатого воздуха) расположены в удобном для оператора месте с легким доступом к ним.
• Объем бака СОЖ: 325 л;
• Объем бака для смазки направляющих: 4 л;
• Объем бака охлаждения: 18 л.

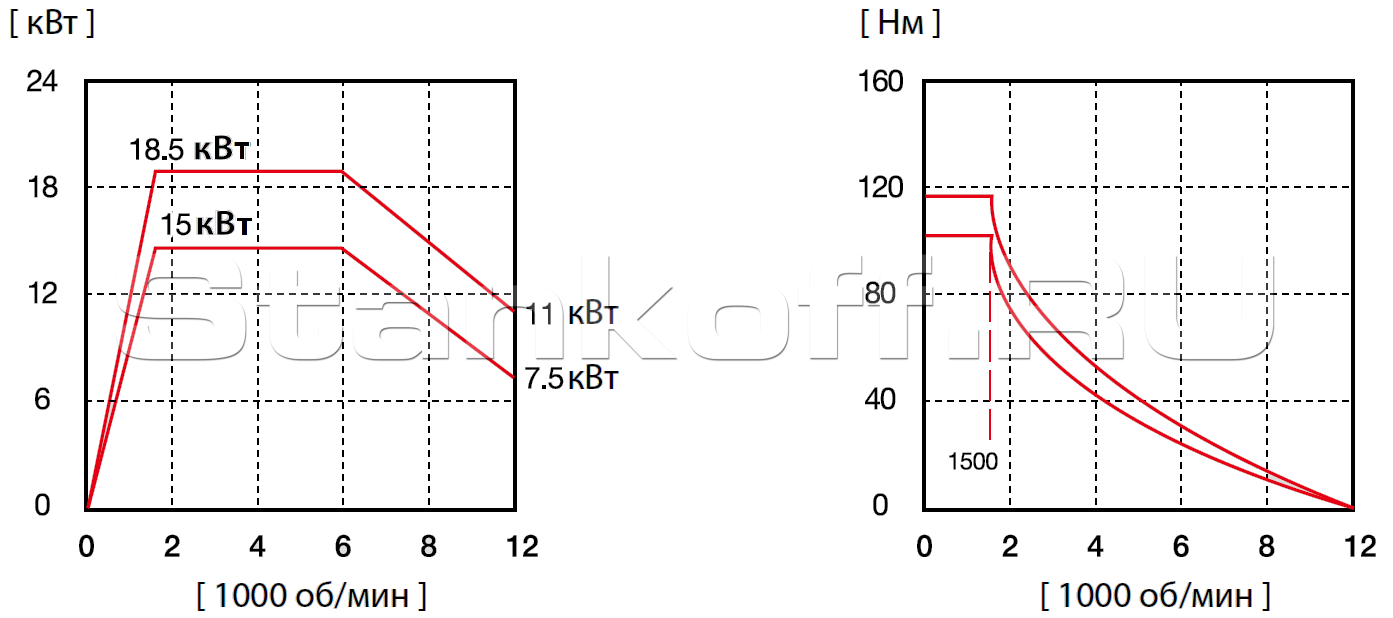

Диаграмма шпинделя «Мощность-Момент»

Габаритные размеры

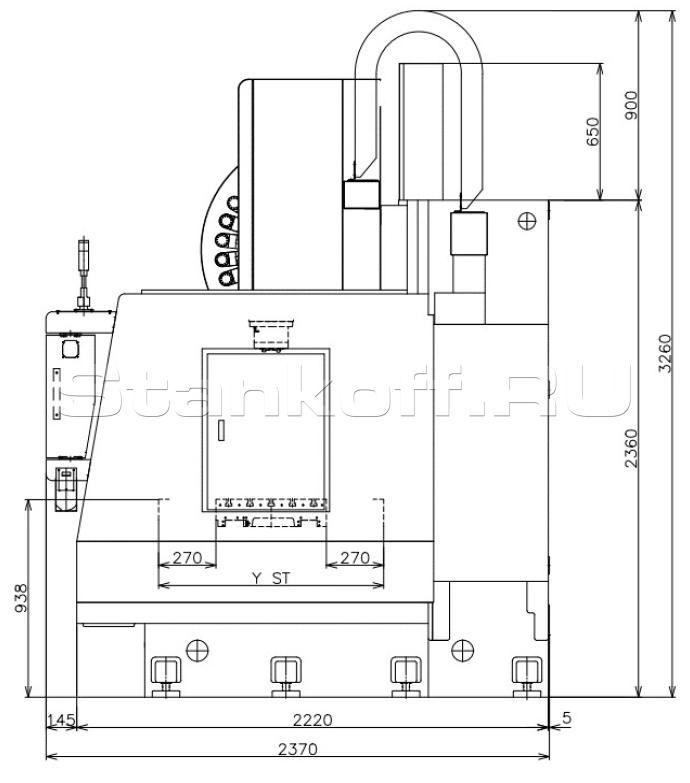

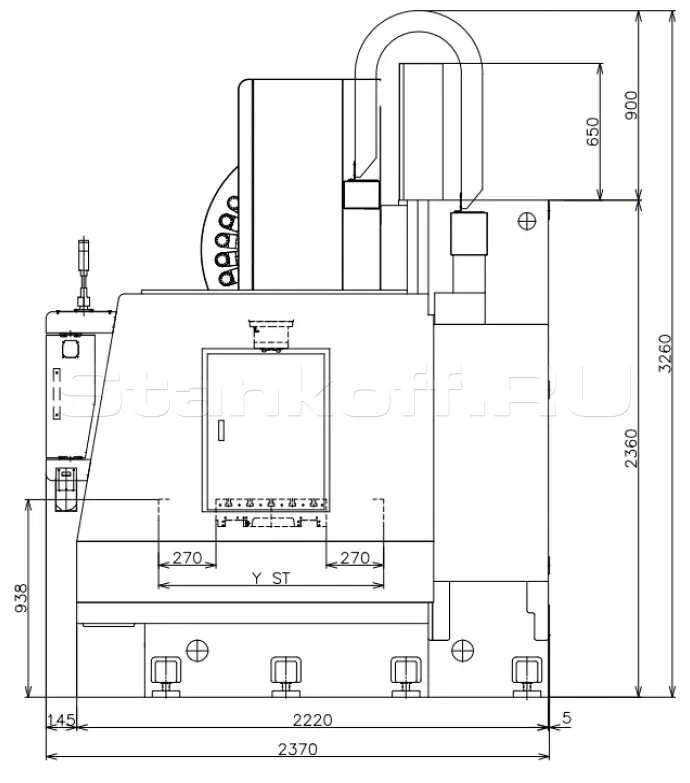

Вид сбоку

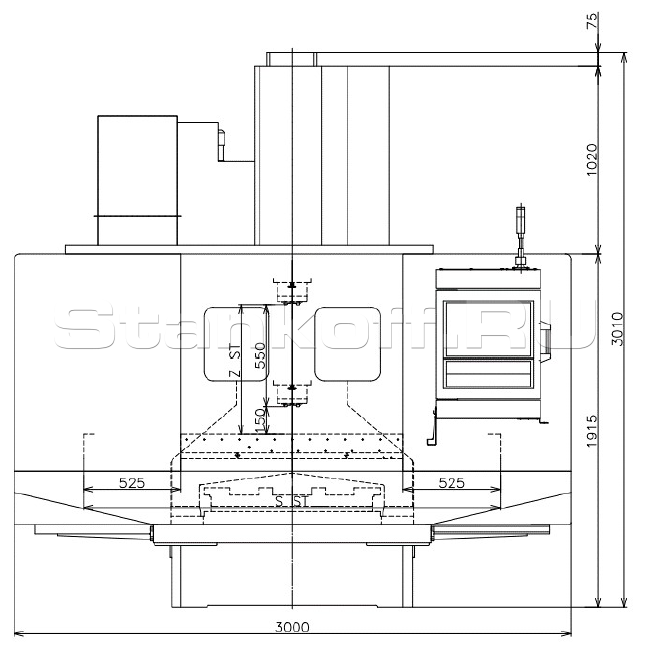

Вид спереди

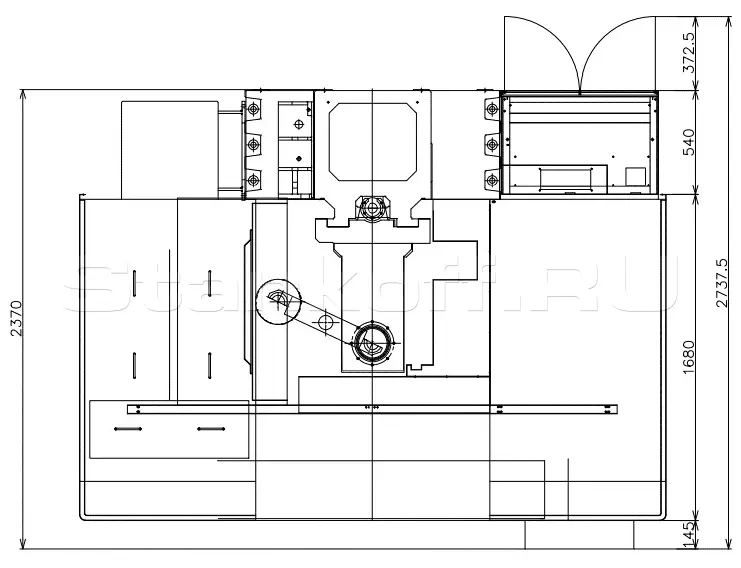

Вид сверху

Дополнительные опции

Система измерения заготовки Renishaw / Hexagon / Интеграл;
Система измерения и привязки инструмента Renishaw / Hexagon / Интеграл;
Кондиционер электрошкафа;
Data Server (Дата-сервер);
Накладной поворотный стол 4-ая ось мод. S-200 F4;
Шпиндель 8000 об/мин с конусом ВТ50 (магазин инструмента 24 позиции);
15’’ дюймовый экран ЧПУ.

Стандартная комплектация

SPACE 540 Вертикально-фрезерный обрабатывающий центр с ЧПУ Fanuc 0i-MF PLUS, в том числе:
Маслоотделитель;
Трансформатор;
Manual Guide i;
Подготовка для подключения 4-ой оси;
Смыв стружки с кожухов станины;
Система подачи СОЖ через центр шпинделя 20 бар;
Магазин на 30 инструментов BT40;
Телескопические кожуха;
Встроенный конвейер (винтовой);
Система подачи СОЖ;
Пистолет для подачи СОЖ;
Замок двери рабочей зоны;
Полная защита от брызг СОЖ;
Бак СОЖ;
Система смазки;
AICC II контур управления (высокоскоростное фрезерование);
Масляное охлаждение шпинделя;
Охладитель масла;
Сигнальная лампа состояния станка 3 цвета;
Ручной маховик управления MPG;
Жесткое нарезание резьбы;
Рабочее освещение LED;
Выравнивающие опоры;
Ручной инструмент;
Воздушный обдув;
Пистолет подачи сжатого воздуха;
Система автоматического отключения;
Стружечный конвейер выгрузки (ленточный);
Бак для стружки;
Руководство по эксплуатации на русском языке.

Страна изготовления: Южная Корея

Система ЧПУ
Модель	Fanuc 0i-MF PLUS (3)
Размер и тип монитора	10.4” TFT LCD
Перемещения
По оси X, мм	1050
По оси Y, мм	540
По оси Z, мм	550
Рабочий стол
Размер стола, мм	1200 х 540
Максимальная нагрузка, кг	900
Т-пазы	18Н8 х 100 мм х 5 шт.
Расстояние от пола до поверхности стола, мм	895
Шпиндель
Частота вращения, об/мин	12000 (8000)
Конус шпинделя	ВТ40 (ВТ50)
Расстояние от торца шпинделя до стола, мм	150 – 650
Расстояние от оси шпинделя до колонны, мм	600
Мощность двигателя шпинделя (пост. /30 мин), кВт	15 / 18,5
Крутящий момент (пост. /30 мин), Нм	105 / 118
Тип привода шпинделя	Прямой
Тип смазки подшипников шпинделя	Консистентная
Автоматический магазин инструмента
Кол-во позиций для инструмента, шт.	30 (24)
Конус инструмента	ВТ40 (ВТ50)
Штревель	MAS403
Максимальный диаметр при свободных соседних ячейках, мм	150 (200)
Максимальный диаметр при занятых соседних ячейках, мм	90 (120)
Максимальная длина инструмента, мм	350 (400)
Максимальная масса инструмента, кг	8
Метод смены инструмента	Любая позиция / Двойная рука
Время смены инструмента, сек.	1,41
Система приводов
Быстрые перемещения X / Y / Z, м/мин	26 / 26 / 20
Скорость подачи X / Y / Z, мм/мин	1 - 10000
Мощность приводов X / Y / Z, кВт	4 / 4 / 7
Направляющие и ШВП
Диаметр ШВП, мм	40 / 40 / 40
Тип направляющихX / Y / Z	Скольжения / Коробчатый тип
Охват направляющих X / Y / Z, мм	75 / 140 / 110
Ширина направляющих X / Y / Z, мм	30 / 40 / 40
Точность
Точность позиционирования, мм	±0,003
Повторяемость, мм	±0,002
СОЖ и смазка
Давление сжатого воздуха, бар	5
Объем бака СОЖ, л.	325
Объем бака для смазки направляющих, л.	4
Объем бака охлаждения, л	18
Тип масла для смазки	ISO VG68
Мощность
Потребление электроэнергии, кВА	52
Питающая сеть	380/220В ±10%, 50/60Гц, 3-фазы
Габариты
Габаритные размеры Д х Ш х В, мм	3000 х 2435 х 2960
Требуемые размеры пола Д х Ш х В, мм	4300 х 2435 х 2960
Вес станка, кг	8700
Транспортировочные габариты
Кол-во мест транспортировки	3
Габаритные размеры Д х Ш х В, мм	3200 х 2300 х 2500 3850 х 1800 х 1800 1300 х 1200 х 1500
Вес брутто, кг	9000
