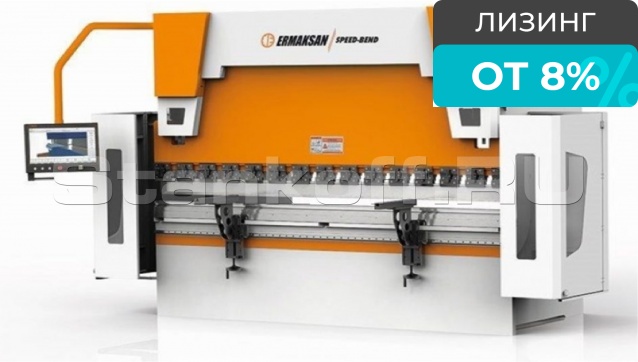

Пресс листогибочный гидравлический Speed Bend-C 60/1270 6 осей

Name: Пресс листогибочный гидравлический Speed Bend-C 60/1270 6 осей
Brand: Ermaksan
Rating: 5 (1 reviews)

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Speed Bend-C 60/1270 6 осей
Усилие, тонн: 50
Длина гиба, мм: 1270
Расстояние между колоннами, мм: 1000
Глубина зева, мм: 410
Максимальное раскрытие, мм: 530

Все характеристики

Конструктив

Пресс листогибочный гидравлический Speed Bend-C 60/1270 предназначен для высокоточной работы в течение длительного времени. В стандартные свойства пресса включена автоматизация управления процессом гибки.

Для управления станком используется ЧПУ. Установленная операционная система позволяет производить программирование установки в системах 2D и 3D. ЧПУ автоматически производит поиск последовательности рабочих процессов и контролирует столкновения. Цифровое измерение углов и контроль сгибов тоже производятся самим управляющим механизмом. Жидкокристаллический сенсорный экран показывает состояние и позволяет программировать работу пресса, задних упоров, компенсации прогиба и устройств защиты. Есть возможность настройки цветовой схемы дисплея, подключения клавиатуры и мыши, использования собственной многофункциональной буквенно-цифровой клавиатуры, а также возможность управлять установкой дистанционно.

Конструктивные особенности

Крепление пуансона

Механическая система быстрого зажима пуансона типа Amada Promecam

Защитный барьер

Задний защитный световой барьер

Набор инструмента

Универсальный набор инструмента

Передние суппорта поддержки

Суппорта служат для поддержки металла и могут регулироваться по высоте.

Пальцы-упоры задней траверсы

Перемещение осуществляется по линейным направляющим посредством ШВП по оси X и R.

Механическая система компенсации прогиба

Механическая система компенсации прогиба. Управление от ЧПУ.

Система ЧПУ Cybelec VisiTouch 19

VisiTouch 19 - это 2D графическое управление для листогибочных прессов с ЧПУ. Оно призвано упростить работу оператора, даже при выполнении сложных задач по программированию и настройке.

Элегантный и мощный дизайн и интерфейс. Программирование с числовыми значениями или с использованием 2D графического профиля и настройка гибки детали на большом 19-дюймовом экране становятся быстрыми, простыми и эффективными.

За кулисами VisiTouch 19 - мощное числовое управление, которое может быть адаптировано к стандартным листогибочным прессам, вплоть до самых сложных моделей, управляющих любым количеством осей.

Особенности ЧПУ:

Современный сенсорный экран размером 19 дюймов с гладким дизайном, который можно использовать с перчатками;
Удобный интерфейс пользователя (HMI), аналогичный интерфейсу CybTouch, благодаря интуитивному программированию и специальным мастерам настройки (автонастройка);
2D графическое создание профиля (Touch Profile) и точное создание программы в 2D;
Автоматический расчет последовательности гибки;
Работает под управлением Windows 7 для многозадачности и сетевого взаимодействия;
Внутренние функции резервного копирования и восстановления;
Отличные средства диагностики.

Габаритные параметры

Дополнительные опции

Система перемещения задних упоров

6 осей (X1,X2,R1,R2,Z1,Z2).
Башеного типа.

Система быстрого крепления инструмента

Гидравлическая или пневматическая система.

Моторизированные передние суппорты

AP3-AP4 моторизированные передние суппорта для поддержки листа.

Измерения угла гиба

Лазерная система измерения угла гиба

Система перемещения задних упоров

6 осей (X1,X2,R1,R2,Z1,Z2)

Система крепления инструмента Wila

Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически.

Стандартная комплектация

Оси Y1+Y2+Х+R+Z1+Z2;
ЧПУ Cybelec VisiTouch 19;
Задний упор с осями X+R+Z1+Z2, оснащенный шариковинтовой парой, линейными направляющими и серводвигателями переменного тока Indramat;
Cервогидравлическая система марки Hoerbiger;
Линейные датчики Heidenhein (Германия), обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм;
Моторизированная система компенсации прогиба (бомбирования) стола типа Wila, управляемая от ЧПУ;
Электрическая система марки Siemens с охлаждением, в соответствии с нормами безопасности CE;
Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину;
Механическая система быстрого зажима пуансона типа Amada Promecam;
Эргономичная и мобильная панель управления;
Задний защитный световой экран (категория 4);
Передняя световая защита рук оператора;
Пальцы заднего упора с несколькими поверхностями позиционирования;
Педальное управление, соответствующее нормам CE;
Передний суппорт с Т-образным пазом и мм-й линейкой.

Характеристики

Усилие, тонн	50
Длина гиба, мм	1270
Расстояние между колоннами, мм	1000
Глубина зева, мм	410
Максимальное раскрытие, мм	530
Макс. мощность двигателя, кВт (л.с.)	8

Калькулятор усилия гибки

Расчёт для станка Speed Bend-C 60/1270 6 осей: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 1000 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
