Листогибочный пресс с ЧПУ CHD PBS-13025 4 axis

Name: Листогибочный пресс с ЧПУ CHD PBS-13025 4 axis
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: CHD PBS-13025 4 axis
Усилие, тонн: 130
Длина гиба, мм: 2500
Расстояние между колоннами, мм: 2100
Глубина зева, мм: 400
Максимальное раскрытие, мм: 480

Все характеристики

Конструктив

Инновационная траверса крепления верхнего инструмента с 4 направляющими обеспечивает более высокую точность и длительный срок службы. Вся станина изготавливается с термической обработкой и полировкой.

Схема осей

В стандартной комплектации 6+1 осей (Y1 Y2 X R Z1 Z2 + V)

Управление с ЧПУ

Процесс гибки

Конструктивные особенности

Система ЧПУ DELEM DA66T

Подходит для 2D-графического программирования и 3D-дисплея

Серводвигатель ESTUN

Серводвигатель для осей X-R-Z.
Быстрый отклик и высокая точность.

Сервопривод ESTUN

Сервопривод для осей X-R-Z.
Быстрый отклик и высокая точность.

Главный серводвигатель ESTUN

Экономия энергии и меньше шума, плавная работа

Синхронизированный клапан с замкнутым контуром Rexroth

Для управления рабочим циклом гибки и обеспечения точной и синхронной работы гидравлических цилиндров на верхней и нижней балках листогиба.

Электромагнитный клапан Rexroth

Позволяет точно регулировать гидравлический поток и контролировать скорость движения рабочих элементов машины, обеспечивая точную и стабильную работу при гибке листового металла.

Высоконапорный шестеренчатый насос ECKERLE

Помогает поддерживать необходимое давление в системе и обеспечивает высокую производительность оборудования.

Соединения труб EMB

Легкий демонтаж, надежное соединение, хорошая герметичность, большая пропускная способность масла, малая потеря давления и хорошая технология обработки.

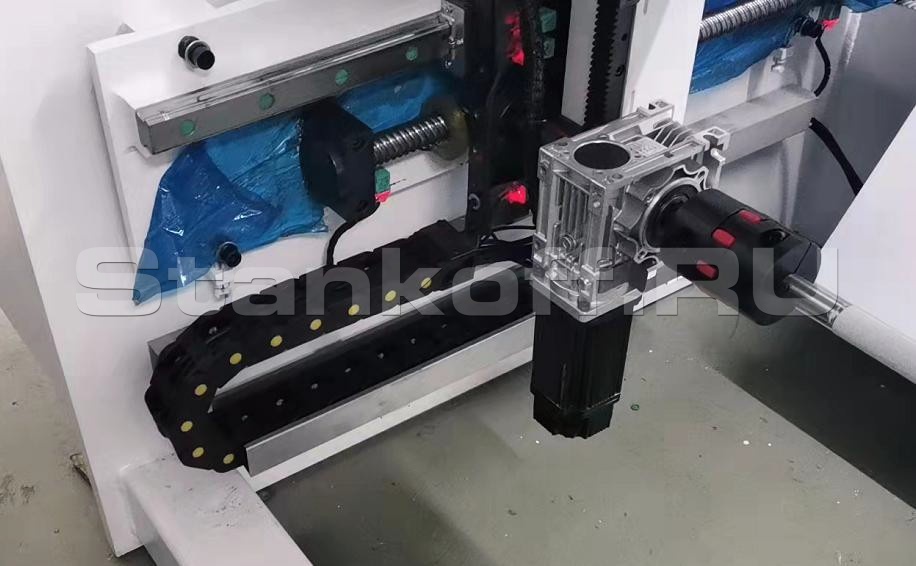

Шарико-винтовая пара HIWIN

Позволяет добиться высокой точности гибки и повысить качество конечных изделий.

Направляющая и блок HIWIN, TBI, PMI

Помогают уменьшить трение и износ, а также обеспечивают стабильность и точность гибки.

Электрокомпоненты Schneider

Надеждные и стабильные электрокомпоненты Schneider обеспечивают правильную работу системы управления, контроля и безопасности.

Главный гидравлический цилиндр Heyan

Обеспечивает перемещение верхней балки листогиба и применяет необходимое давление, чтобы изгибать лист в соответствии с заданными параметрами.

Инструмент LIYUAN

Материал верхних инструментов и нижнего блока - 42CrMo, обработанный методом закаливания.

Автоматическая компенсация прогиба LIYUAN

Позволяет учитывать корректировать гибочный процесс для получения более точных размеров и формы готового изделия.

Быстросъемные зажимы Pushi

Позволяют оператору быстро и безопасно устанавливать и закреплять лист на рабочей поверхности перед процессом гибки.

Передние опорные рычаги

Помогают обеспечить правильное положение листа и уменьшить его деформацию в процессе обработки.

Шкала-решетка

Для измерения линейных перемещений и позиций.

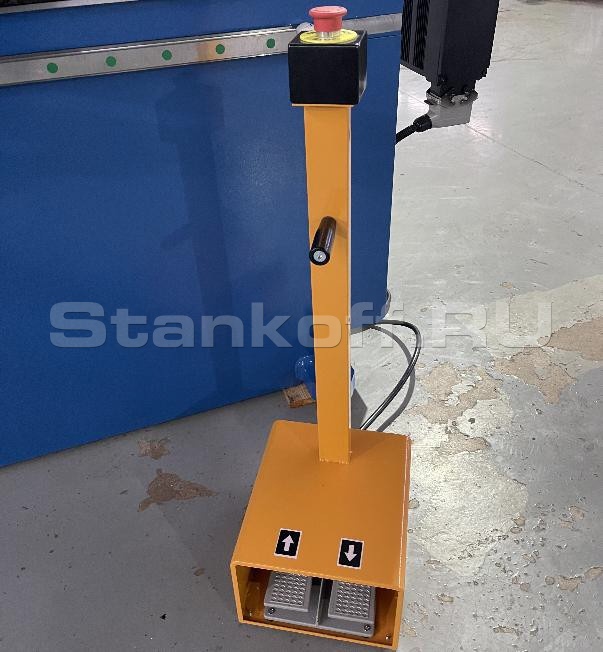

Подвижная педаль

Позволяет оператору управлять оборудованием без необходимости находиться у самого станка и дает большую свободу движения.

Боковое ограждение из акрила

Прозрачное ограждение для защиты оператора

Характеристики

Усилие, тонн	130
Длина гиба, мм	2500
Расстояние между колоннами, мм	2100
Глубина зева, мм	400
Максимальное раскрытие, мм	480
Макс. мощность двигателя, кВт (л.с.)	7,5

Калькулятор усилия гибки

Расчёт для станка CHD PBS-13025 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2100 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
