Гибочный пресс c ЧПУ Micro Bend Pro 1000х40 4 axis

Name: Гибочный пресс c ЧПУ Micro Bend Pro 1000х40 4 axis
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: Micro-Bend Pro 1000х40 4 axis
Усилие, тонн: 40
Длина гиба, мм: 1000
Расстояние между колоннами, мм: 800
Глубина зева, мм: 250
Максимальное раскрытие, мм: 308

Все характеристики

Конструктив

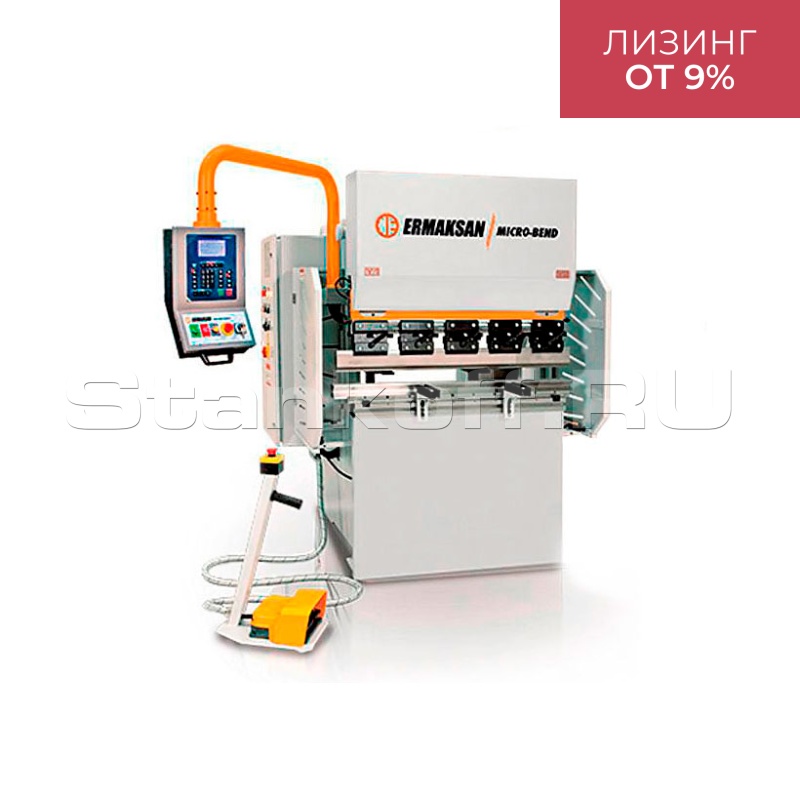

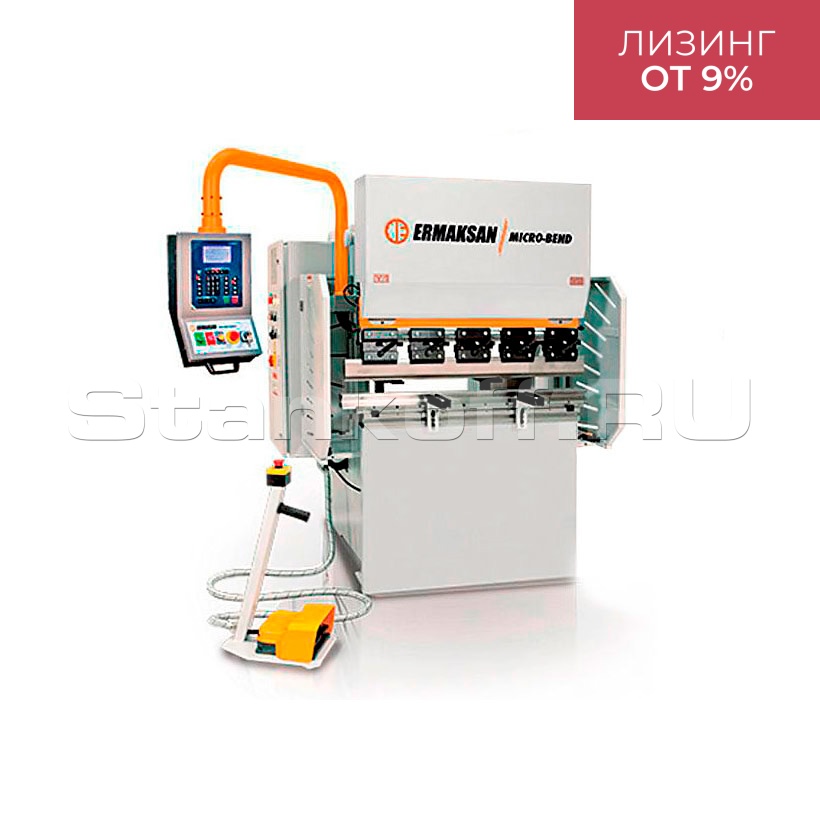

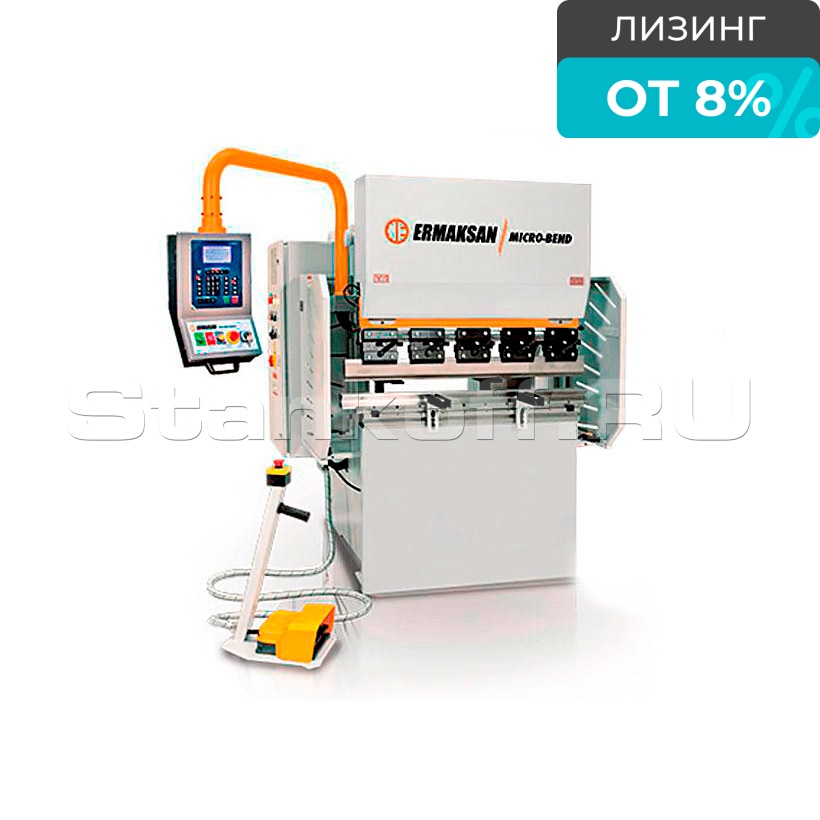

Гибочный пресс Ermaksan Micro Bend Pro 1000х40 предназначен для гибки деталей небольших размеров. Стандартная комплектация пресса позволяет выполнять необходимый объем работ по гибке металлических профилей различных конфигураций.

Конструктивные особенности

Система зажима пуансона

Механическая система зажима пуансона типа Amada-Promecam

Пальцы-упоры задней траверсы

Перемещение осуществляется по линейным направляющим посредством ШВП.
По оси Z упоры свободно перемещаются параллельно линии гибки по закаленной направляющей.

Защитный световой барьер

Световая и лазерная система защиты рук оператора

Передние суппорта поддержки

Суппорта служат для поддержки металла и могут регулироваться по высоте.

Световая система защиты

Передняя световая система защиты «SICK»

Система ЧПУ

Гидравлический пресс оборудован системой ЧПУ CybTouch 12 (в стандартной комплектации). CybTouch имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции.
Контроллер с интерактивным сенсорным интерфейсом программного обеспечения и с большими клавишами.
2 D графический дисплей, онлайн помощь, и многие другие автоматические функции, которые постоянно направляются оператору.
ЧПУ CybTouch 12 очень легок в работе.
Возможно изготовление прессов с другой системой ЧПУ: все типы производства Cybelec, Delem, ESA, IDEA и прочих.

Стандартный инструмент

Схема станка

Стандартная комплектация

ЧПУ CybTouch 12;
Оси Y1+Y2+X;
Задний упор, управляемый ЧПУ по оси X, оснащенный шарико-винтовой парой и высокоточным двигателем;
Высокочувствительные линейные датчики перемещения гибочной балки;
Автоматическая настройка усилия гибки;
Возможность получения с одного раза желаемого угла гибки, после ввода типа материала, толщины, ширины и длины листа;
Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе;
Автоматический расчет рабочего хода, соответствующего заданному углу гибки;
Совместимость сгибаемых деталей и инструментов;
Возможность повторного вызова сохраненных программ;
Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину;
Механическая система зажима пуансона типа Amada-Promecam;
Эргономичная и мобильная панель управления;
Верхняя гибочная балка с точной настройкой параллельности по многим точкам;
Пальцы заднего упора, регулируемые с точностью до 0,01 мм;
Передний суппорт с Т - образным пазом;
Соответствие нормам безопасности СЕ.

Характеристики

Усилие, тонн	40
Длина гиба, мм	1000
Расстояние между колоннами, мм	800
Глубина зева, мм	250
Максимальное раскрытие, мм	308
Макс. мощность двигателя, кВт (л.с.)	4

Калькулятор усилия гибки

Расчёт для станка Micro-Bend Pro 1000х40 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 800 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
