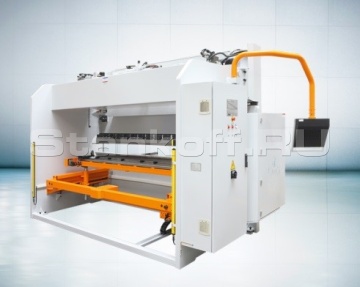

Name: Гидравлический листогибочный пресс Ermaksan POWER-BEND PRO 6200-640
Rating: 5 (1 reviews)

Конструктив

Гидравлический гибочный пресс с ЧПУ Power Bend PRO произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Серия Power-Bend занимает центральное место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе.

В стандартные свойства пресса включена автоматизация управления процессом гибки. Power-Bend PRO оснащен контроллером ЧПУ. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат. Программирование облегчено подсказками, которые появляются на графическом дисплее во время процесса гибки. Контроллер автоматически может настраивать угол, величину хода, усилие сгиба, а оператору на дисплей выводит четкую последовательность процесса.

Преимущества

Автоматические настройки процесса;
Контроль заднего упора;
Графический раскрой детали;
Контроль совместимости матрицы с изготовляемой деталью;
Контроль за столкновением детали и механизмов пресса;
Возможность настраивать рабочую скорость и совершать действия в автоматическом и полуавтоматическом режиме.

Конструктивные особенности

Система крепления пуансона

Механическая система крепления пуансона типа Amada-Promecam

Барьер

Задний защитный световой барьер

Передние суппорта поддержки

Суппорта служат для поддержки металла и могут регулироваться по высоте

Пальцы-упоры задней траверсы

Независимые приводы по осям X1-X2. Перемещение осуществляется по линейным направляющим посредством ШВП

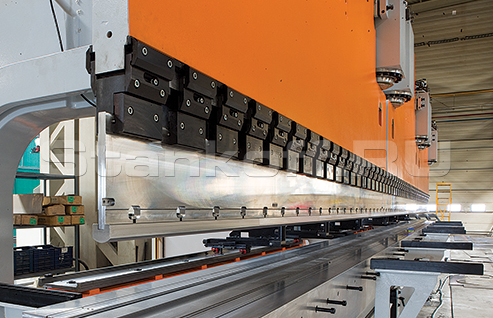

Набор инструмента

Набор матриц и пуансонов

Механическая система компенсации прогиба

Управление от ЧПУ

Контроллер DELEM DA-58T 2D

Серия контроллеров DA-50T нового поколения предлагает самое легкое программирование, основанное на графическом пользовательском интерфейсе Delem. DA-58T представляет собой современное комплексное решение для графического управления 2D для гибочных гидравлических прессов. Его 15-дюймовый цветной TFT с высоким разрешением, с технологией multi-touch промышленного класса, обеспечивает доступ к проверенному пользовательскому интерфейсу Delem, который позволяет осуществлять прямую взаимосвязь между программным обеспечением и фактическим производством.

Регулировка машины и тестовые изгибы сводятся к минимуму с помощью быстрой и легкой последовательности работы с имитированием гибов. Программы с ЧПУ генерируются одним нажатием. Можно сразу выполнять первый гиб, так как все перемещения осей вычисляются, а последовательность изгиба моделируется машиной и инструментами реального масштаба.

Режим симуляции DA-58T помогает оператору графически имитировать процесс изгиба продукта. Стандартными функциями управления станком являются Y1-Y2 и ось X. В качестве оси R или Z можно использовать вторую заднюю ось. Кроме того, контроль над прогибом является стандартным.

DA-58T предлагает:

двумерное программирование;
автоматическое определение последовательности изгиба и вычисление столкновений.

Функции DA-58T:

2D-графическое программирование на сенсорном экране;
15-дюймовый цветной TFT-дисплей с высоким разрешением;
Расчет последовательности гиба;
Управление бомбированием;
Управление сервомотором и преобразователем частоты;
Расширенные алгоритмы управления осью Y;
USB, периферийное взаимодействие.

Гидравлический листогибочный пресс Ermaksan POWER-BEND PRO 6200-640

Стандартный инструмент

Стандартная комплектация

ЧПУ DELEM DA 58T;
Оси Y1+Y2+X1+R;
Компенсация прогиба управляемая от ЧПУ;
Линейные датчики, обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм;
Задние упоры, управляемые ЧПУ по оси X1 и R, оснащенные шарико-винтовой парой и высокоточным двигателем;
Гидравлическая система марки Hoerbiger;
Высокочувствительные линейные датчики Heidenhein;
Автоматическая настройка усилия гибки;
Электрическая система с охлаждением марки Siemens, в соответствии с нормами безопасности CE;
Возможность получения с одного раза желаемого угла гибки, после ввода типа материала, толщины, ширины и длины листа;
Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе;
Автоматический расчет рабочего хода, соответствующего заданному углу гибки;
Совместимость сгибаемых деталей и инструментов;
Возможность повторного вызова сохраненных программ;
Стандартный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину;
Механическая система зажима пуансона типа Amada-Promecam;
Эргономичная и мобильная панель управления;
Верхняя гибочная балка с точной настройкой параллельности по многим точкам;
Пальцы заднего упора, регулируемые с точностью до 0,01 мм;
Передний суппорт с Т - образным пазом;
Система охлаждения гидравлического масла;
Соответствие нормам безопасности СЕ.

Характеристики

Усилие, тонн	320
Длина гиба, мм	6200
Расстояние между колоннами, мм	2600
Ход пуансона, мм	375
Максимальное раскрытие, мм	650
Скорость подвода, мм/с	140
Скорость возврата, мм/с	150
Рабочая скорость, мм/с	10,5
Макс. ход по оси X, мм	800
Управляемые оси ЧПУ	Y1-Y2-X-R
Макс. мощность двигателя, кВт (л.с.)	30x2
Объем масляного бака, л	400x2
Высота стола (E), мм	900
Система управления ЧПУ	Delem DA-58T
Габаритные размеры станка, мм	6200 × 2650 × 3200
Вес одного станка, кг	16800

Калькулятор усилия гибки

Расчёт для станка POWER-BEND PRO 6200-640: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
