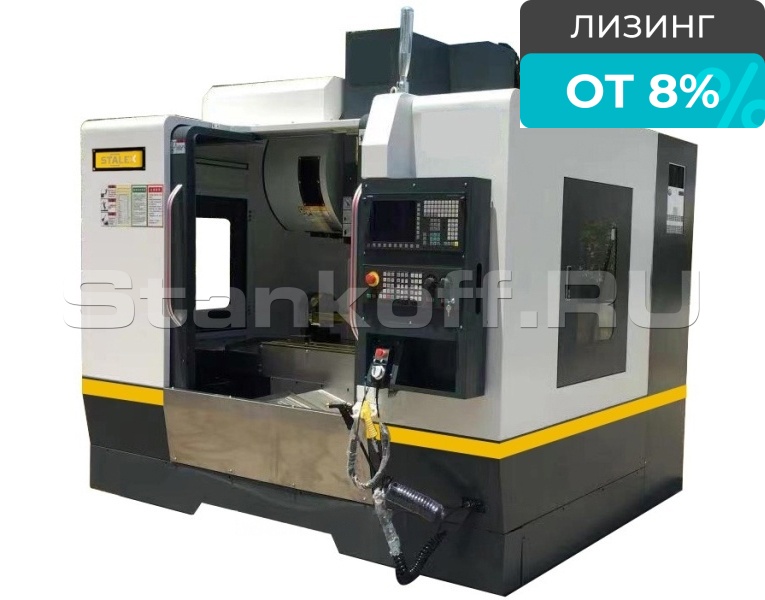

Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC 650 CNC

Name: Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC 650 CNC
Brand: Stalex
Rating: 5 (1 reviews)

Сравнить Вопросы

Stalex (Китай)

Краткие характеристики

Артикул VMC 650 CNC

Система ЧПУ	Siemens 828D
Размеры стола, мм	800х500
Т-образный паз, мм	3х14х100
Макс. перемещения по осям XxYxZ, мм	600х500х500
Мощность потребляемая, кВт	15,0
Мощность двигателя шпинделя, кВт	7,5
Емкость бака СОЖ, л	280
Частота вращения шпинделя, об/мин	8 000
Конус шпинделя	BT-40
Кол-во инструментов в магазине	24
Тип инструментального магазина	Arm Type
Макс. размеры инструмента Ø, мм	Ø78х300
Макс. масса инструмента, кг	8
Время смены инструмента, сек.	2,3
Минимальная погрешность входа, мм	0,001
Диаметр ШВП X/Y/Z, мм	Ø40
Ширина линейной направляющей ось-X	35
Ширина линейной направляющей ось-Y	35
Ширина линейной направляющей ось-Z	35
Точность позиционирования/повторяемость, мм	±0,005/±0,003
Смена инструмента	Пневмо (0,5 Мпа)
Макс. нагрузка на стол, кг	600
Расстояние шпиндель-стол, мм	100-600
Расстояние шпиндель-стойка, мм	510
Ускоренное перемещение, мм/мин X/Y/Z	36000/36000/36000
Скорость рабочей подачи, мм/мин	1-10 000
Мощность сервомоторов по осям X/Y/Z, кВт	2,0/2,0/2,0
Габаритные размеры ДхШхВ, мм	2200х2180х2550
Габаритные размеры упаковки ДхШхВ, мм	2280х2360х2500
Масса, кг	4500

Все характеристики

Конструктив

Особенности и комплектация

Система ЧПУ: Siemens 828D
Инструментальный магазин на 24 позиции Okada(Тайвань);
Шпиндель Kenturn (Тайвань)
Кабинетная защита зоны обработки
Линейные направляющие X/Y Hiwin(Тайвань)
Пневматика Mindman(Тайвань)
ШВП по трем осям Hiwin(Тайвань)
Сервомоторы по осям X/Y/Z
Подшипники Koyo(Япония)
Электрические компоненты (Schneider)
Автоматическая централизованная система смазки
Система СОЖ(3-сопла)
Воздушное охлаждение
Пистолет для обдува воздухом
Водный пистолет
Теплообменник
Мульти режимный маховик ручного управления перемещениями
Светодиодная лампа освещения рабочей зоны
Сигнальный фонарь указания режимов работы
Дверной замок безопасности
Шнековый транспортер для удаления стружки
Регулируемые установочные опоры
Инструкция
Изготовлен по стандартам СЕ

Характеристики

Система ЧПУ	Siemens 828D
Размеры стола, мм	800х500
Т-образный паз, мм	3х14х100
Макс. перемещения по осям XxYxZ, мм	600х500х500
Мощность потребляемая, кВт	15,0
Мощность двигателя шпинделя, кВт	7,5
Емкость бака СОЖ, л	280
Частота вращения шпинделя, об/мин	8 000
Конус шпинделя	BT-40
Кол-во инструментов в магазине	24
Тип инструментального магазина	Arm Type
Макс. размеры инструмента Ø, мм	Ø78х300
Макс. масса инструмента, кг	8
Время смены инструмента, сек.	2,3
Минимальная погрешность входа, мм	0,001
Диаметр ШВП X/Y/Z, мм	Ø40
Ширина линейной направляющей ось-X	35
Ширина линейной направляющей ось-Y	35
Ширина линейной направляющей ось-Z	35
Точность позиционирования/повторяемость, мм	±0,005/±0,003
Смена инструмента	Пневмо (0,5 Мпа)
Макс. нагрузка на стол, кг	600
Расстояние шпиндель-стол, мм	100-600
Расстояние шпиндель-стойка, мм	510
Ускоренное перемещение, мм/мин X/Y/Z	36000/36000/36000
Скорость рабочей подачи, мм/мин	1-10 000
Мощность сервомоторов по осям X/Y/Z, кВт	2,0/2,0/2,0
Габаритные размеры ДхШхВ, мм	2200х2180х2550
Габаритные размеры упаковки ДхШхВ, мм	2280х2360х2500
Масса, кг	4500
