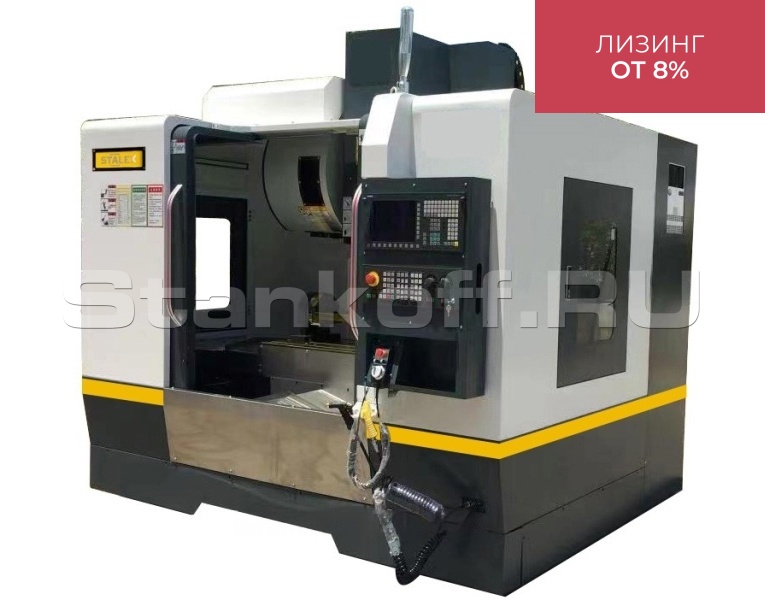

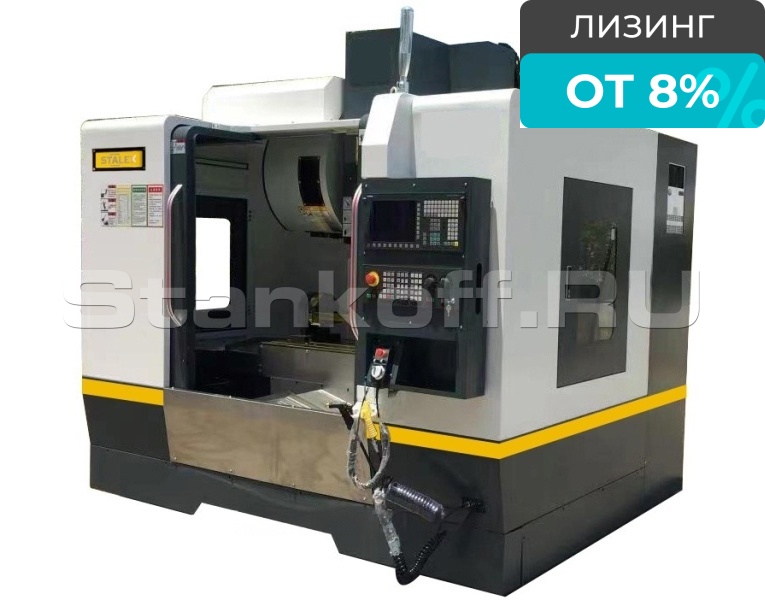

Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC 540 CNC

Name: Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC 540 CNC
Brand: Stalex
Rating: 5 (1 reviews)

Сравнить Вопросы

Stalex (Китай)

Краткие характеристики

Артикул VMC 540 CNC

Система ЧПУ	Siemens 828D
Размеры стола, мм	600х400
Т-образный паз	4х14х85 мм
Макс. перемещения по осям XxYxZ, мм	500х380х400
Мощность потребляемая, кВт	11,0
Мощность двигателя шпинделя, кВт	3,7
Емкость бака СОЖ, л	210
Частота вращения шпинделя, об/мин	8 000
Конус шпинделя	BT-40
Кол-во инструментов в магазине	16
Тип инструментального магазина	Arm Type
Макс. размеры инструмента Ø, мм	78х250
Макс. масса инструмента, кг	8
Время смены инструмента, сек.	2,3
Минимальная погрешность входа	0,001 мм
Диаметр ШВП X/Y/Z, мм	Ø32
Ширина линейной направляющей ось-X	25
Ширина линейной направляющей ось-Y	30
Ширина линейной направляющей ось-Z	30
Точность позиционирования/повторяемость, мм	±0,005/±0,003
Смена инструмента	Пневмо (0,5 Мпа)
Макс. нагрузка на стол, кг	300
Расстояние шпиндель-стол, мм	100-500
Расстояние шпиндель-стойка, мм	390
Ускоренное перемещение, мм/мин X/Y/Z	24000/24000/24000
Скорость рабочей подачи, мм/мин	1-10 000
Мощность сервомоторов по осям X/Y/Z, кВт	1,5/1,5/2,0
Габаритные размеры ДхШхВ, мм	2135х2060х2350
Габаритные размеры упаковки ДхШхВ, мм	2235х2160х2290
Масса, кг	2000

Все характеристики

Конструктив

Особенности и комплектация

Система ЧПУ: Siemens 828D
Инструментальный магазин на 16 позиции Okada(Тайвань);
Шпиндель Kenturn (Тайвань)
Кабинетная защита зоны обработки
Линейные направляющие X/Y Hiwin(Тайвань)
Пневматика Mindman(Тайвань)
ШВП по трем осям Hiwin(Тайвань)
Подшипники Koyo(Япония)
Сервомоторы по осям X/Y/Z(Siemens)
Электрические компоненты (Schneider)
Автоматическая централизованная система смазки
Система СОЖ(3-сопла)
Воздушное охлаждение
Пистолет для обдува воздухом
Водный пистолет
Теплообменник
Мульти режимный маховик ручного управления перемещениями
Светодиодная лампа освещения рабочей зоны
Сигнальный фонарь указания режимов работы
Дверной замок безопасности
Шнековый транспортер для удаления стружки
Регулируемые установочные опоры
Инструкция

Характеристики

Система ЧПУ	Siemens 828D
Размеры стола, мм	600х400
Т-образный паз	4х14х85 мм
Макс. перемещения по осям XxYxZ, мм	500х380х400
Мощность потребляемая, кВт	11,0
Мощность двигателя шпинделя, кВт	3,7
Емкость бака СОЖ, л	210
Частота вращения шпинделя, об/мин	8 000
Конус шпинделя	BT-40
Кол-во инструментов в магазине	16
Тип инструментального магазина	Arm Type
Макс. размеры инструмента Ø, мм	78х250
Макс. масса инструмента, кг	8
Время смены инструмента, сек.	2,3
Минимальная погрешность входа	0,001 мм
Диаметр ШВП X/Y/Z, мм	Ø32
Ширина линейной направляющей ось-X	25
Ширина линейной направляющей ось-Y	30
Ширина линейной направляющей ось-Z	30
Точность позиционирования/повторяемость, мм	±0,005/±0,003
Смена инструмента	Пневмо (0,5 Мпа)
Макс. нагрузка на стол, кг	300
Расстояние шпиндель-стол, мм	100-500
Расстояние шпиндель-стойка, мм	390
Ускоренное перемещение, мм/мин X/Y/Z	24000/24000/24000
Скорость рабочей подачи, мм/мин	1-10 000
Мощность сервомоторов по осям X/Y/Z, кВт	1,5/1,5/2,0
Габаритные размеры ДхШхВ, мм	2135х2060х2350
Габаритные размеры упаковки ДхШхВ, мм	2235х2160х2290
Масса, кг	2000
