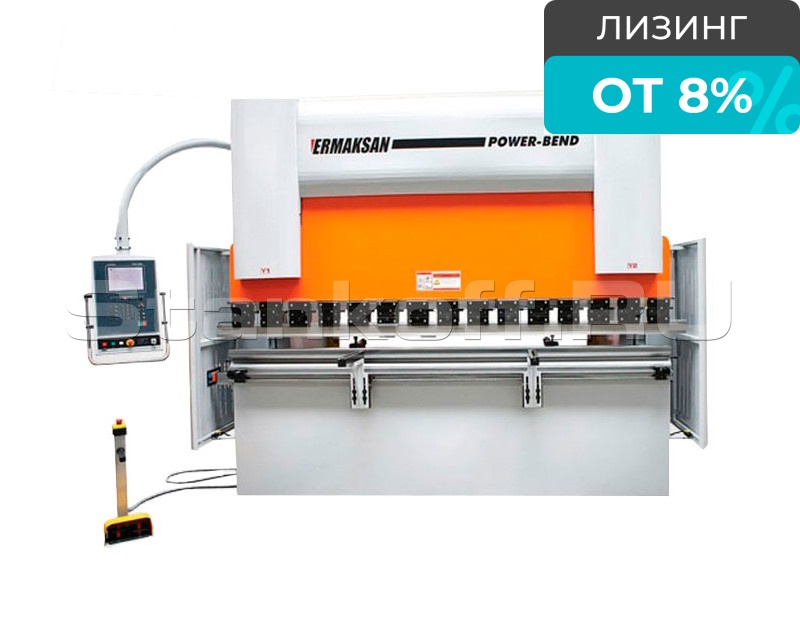

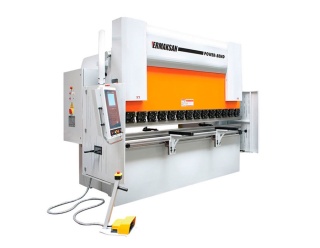

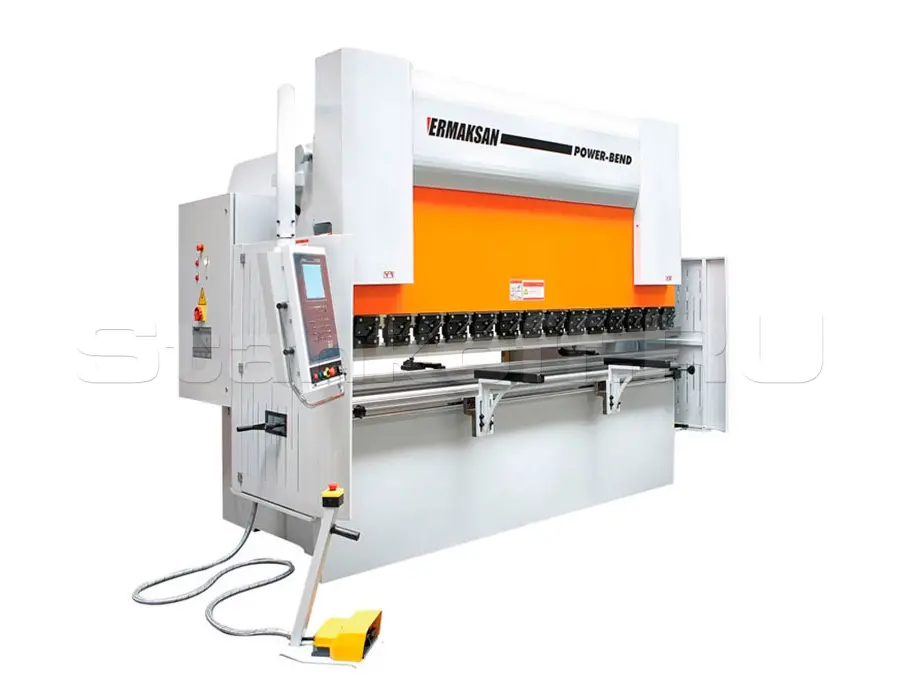

Гидравлический листогибочный пресс с ЧПУ Power-Bend PRO 4100-175

Name: Гидравлический листогибочный пресс с ЧПУ Power-Bend PRO 4100-175
Brand: Ermaksan
Rating: 5 (1 reviews)

/ 8

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Power-Bend Pro 4100-175
Усилие, тонн: 175
Длина гиба, мм: 4100
Расстояние между колоннами, мм: 3600
Глубина зева, мм: 410
Макс. раскрытие, мм: 530

Все характеристики

Модели серии

Все товары

Power-Bend Pro 1270-60

Power-Bend Pro 2600-100

Power-Bend Pro 3100-135

Power-Bend Pro 3100-175

Power-Bend Pro 3100-220

Power-Bend Pro 2600-100D

Конструктив

Гидравлический гибочный пресс с ЧПУ Power Bend PRO произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Серия Power-Bend занимает центральное место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе. В стандартные свойства пресса включена автоматизация управления процессом гибки. Power-Bend PRO оснащен контроллером ЧПУ. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат. Программирование облегчено подсказками, которые появляются на графическом дисплее во время процесса гибки. Контроллер автоматически может настраивать угол, величину хода, усилие сгиба, а оператору на дисплей выводит четкую последовательность процесса.

Стандартная комплектация

ЧПУ Cybelec CybTouch 12 PS;
Оси Y1+Y2+X;
Линейные датчики, обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм;
Задний упор, управляемый ЧПУ по оси X, оснащенный шарико-винтовой парой и высокоточным двигателем;
Гидравлическая система марки Bosch-Rexroth или Hoerbiger;
Высокочувствительные линейные датчики Heidenhein или Givi Misure;
Задняя и боковая световая защита;
Автоматическая настройка усилия гибки;

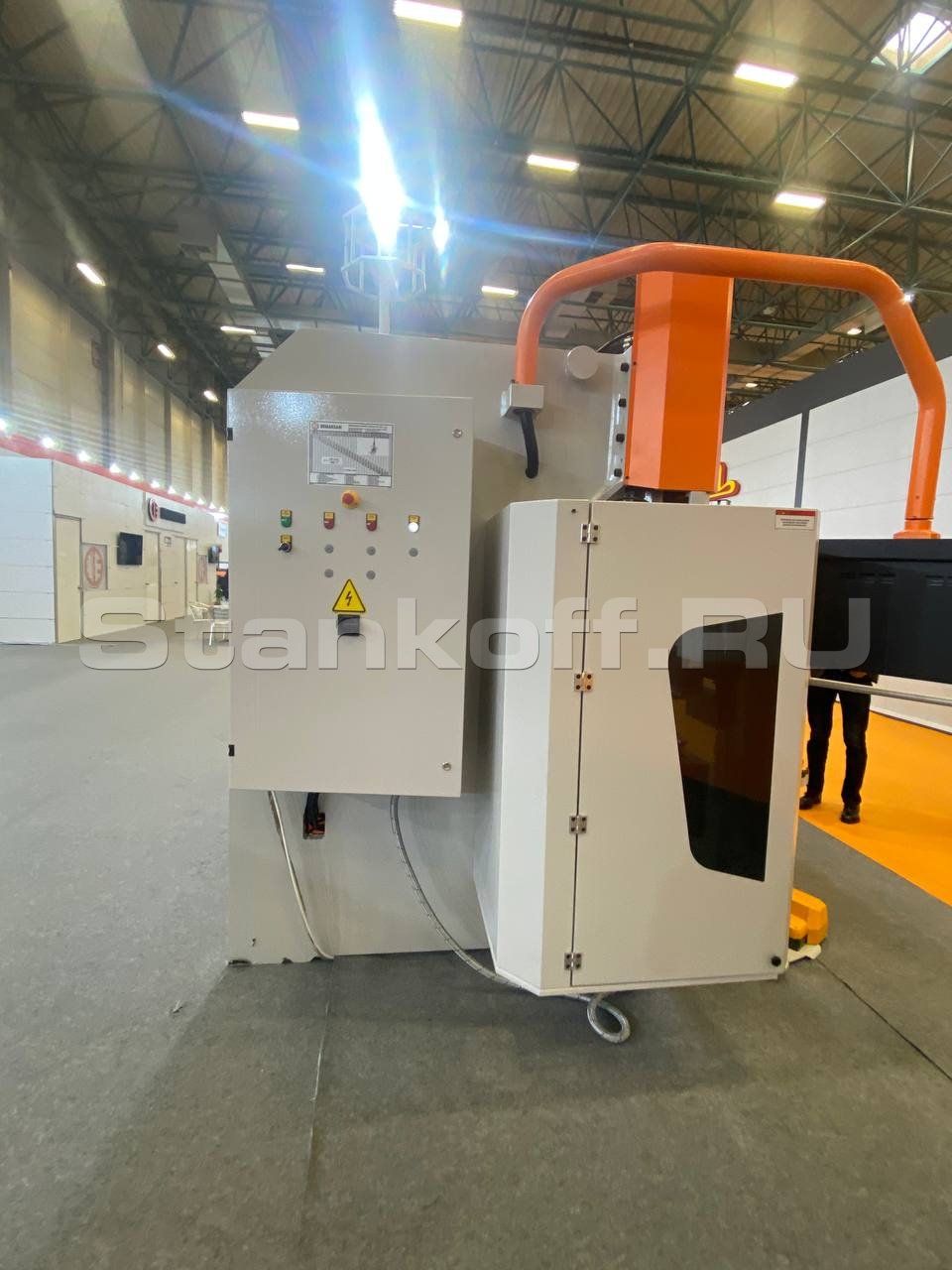

Электрическая система с охлаждением марки Siemens, в соответствии с нормами безопасности CE;
Возможность получения с одного раза желаемого угла гибки, после ввода типа материала, толщины, ширины и длины листа;
Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе;
Автоматический расчет рабочего хода, соответствующего заданному углу гибки;
Совместимость сгибаемых деталей и инструментов;
Возможность повторного вызова сохраненных программ;
Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину;
Механическая система быстрого зажима пуансона типа Amada-Promecam;
Эргономичная и мобильная панель управления;
Верхняя гибочная балка с точной настройкой параллельности по многим точкам;
Пальцы заднего упора, регулируемые с точностью до 0,01 мм;
Передний суппорт с Т - образным пазом;
Соответствие нормам безопасности СЕ.

Особенности конструкции

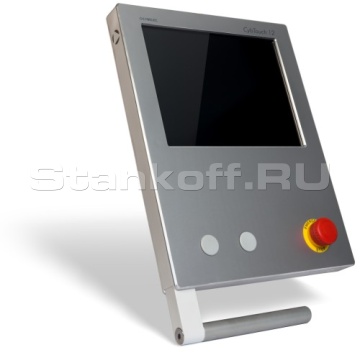

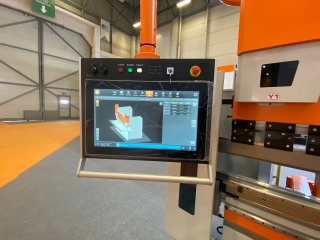

Система ЧПУ Cybelec CybTouch 12 PS

• Большой и яркий сенсорный экран, 12 дюймов;
• Простое управление, крупные кнопки;
• Функция рисунка заготовки вручную и создание профиля 2D;
• Отдельные гибы при помощи программы EasyBend;
• Серийные автоматические вычисления для выполнения процессов гибки;
• Управление до 4 осей(Y1-Y2-X-R) + компенсация прогиба;
• Энергосберегающий режим Eco.

Механическая система зажима пуансона типа Amada-Promecam

Защитный световой барьер

Передние суппорты поддержки

Суппорты служат для поддержки металла и могут регулироваться по высоте

Пальцы-упоры задней траверсы

Перемещение осуществляется по линейным направляющим посредством ШВП.
По оси R упоры перемещаются посредством винтового механизма.
По оси Z упоры свободно перемещаются параллельно линии гибки по закаленной направляющей.

Стандартный инструмент

Дополнительные опции

Контроллер ER 70 или ER 90;
Система контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации;
Компенсация прогиба управляемая вручную или от ЧПУ;
Передняя световая система защиты;
Передняя лазерная система защиты;
Пневматическая и гидравлическая системы крепления пуансона;
Система крепления инструмента Wila;
Передний суппорт на подшипниковых опорах;
Система охлаждения масла;
Автоматическая система смазки направляющих;
Увеличение раскрытия до 1500 мм, глубина зева до 750 мм;
Специальный инструмент.

Характеристики

Усилие, тонн	175
Длина гиба, мм	4100
Расстояние между колоннами, мм	3600
Глубина зева, мм	410
Макс. раскрытие, мм	530
Макс. мощность двигателя, кВт (л.с.)	15

Калькулятор усилия гибки

Расчёт для станка Power-Bend Pro 4100-175: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
