Оптоволоконный лазерный труборез с автоматической загрузкой труб FLT6020M3/1500 IPG

Куда отправить цену?

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Николай Васильев

Хотите мы Вам перезвоним? Да

Сопутствующие товары

Станок для лазерной резки труб с автоматической загрузкой спроектирован и разработан на основе станка M1. Станок оснащен пневматическими патронами полного хода и подходит для резки всех видов металлических труб диаметром от 15 до 230 мм.

Комплектация

Режущая голова Raytools (Швейцария)
Зубчатая передача «шестерня-рейка» YYC (Тайвань)
Высокоточные направляющие Hiwin (Тайвань)
Серводвигатели Panasonic (Япония)
Драйверы Panasonic (Япония)
Источник излучения IPG (Россия-Германия-США)
Система управления
Fscut 5000B (Китай)
Водяное охлаждение - чиллер Hanli (Китай)
Пневматические компоненты AirTAC (Тайвань)
Электрические компоненты Schneider (Франция)
Водяной чиллер Hanli (Китай)
Стабилизатор напряжения

Особенности конструкции


Лазерный источник IPG

IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.

Швейцарская режущая голова BM111PC

• С возможностью резки швеллера, двутавра, уголков;
• Номинальная мощность 3,3 кВт;
• Модульная конструкция с простым обслуживанием;
• Двойные контуры водяного охлаждения;
• Автоматическая фокусировка для повышения эффективности прокалывания и резки;
• 3 Защитных стекла (верхнее, среднее и нижнее) для защиты коллимационной и фокусирующей линзы;
• Высокий класс пылезащиты - IP65, запатентованная пылезащитная конструкция;
• Узкая конструкция сопла для уменьшения помех;
• Оптимизированная оптическая конфигурация, плавная и эффективная конструкция воздушного потока;
• Диапазон автофокуса составляет +10 ~ -12 мм, точность регулировки 0,05 мм;
• Максимальное ускорение привода фокусирующей линзы 10 м/с², максимальная скорость 10 м/мин;
• Защитные стекла φ24,9х1,5 мм и φ27,9х4,1 мм;
• Внутренний диаметр сопел 1,2 / 1,5 / 2 / 2,5 / 3 / 3,5 / 4 мм;
• Коллимационое фокусное расстояние (CL) 100 мм;
• Номинальное фокусное расстояние (FL) 155 мм, 200 мм;
• В конструкции используется держатель линз выдвижного типа, что делает замену линз быстрой и простой;
• Вес ~5,5 кг.

Тяжелая листовая станина

Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

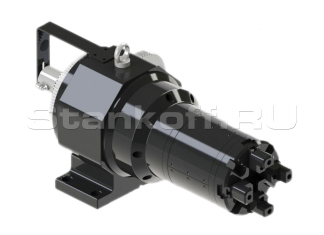

Передний пневматический зажимной патрон

Герметичная конструкция эффективно предотвращает загрязнение пылью при резке. Точность выравнивания обеспечивается полным ходом патрона. Скорость вращения патронов:150 об/мин. Максимальная нагрузка на передний патрон 120 кг, нагрузка на оба патрона - 240 кг.

Задний зажимной патон

Выполняет функцию зажима и поддержки трубы. Опорная база патрона обладает высокой прочностью и надежностью. Полая конструкция позволяет установить вытяжку в задний патрон. В тот момент, когда станок режет последнюю деталь, которая находится рядом с задним патроном, вытяжка может выдувать шлаки, образующиеся в результате резки, для защиты заднего патрона и избегания попадания шлака в патроны

Система поддержки и захвата труб

Автоматическая поддержка труб следит за контуром трубы при повороте. Идеально подходит для труб квадратной, прямоугольной формы (в отличии от обычных систем поддержки, которые хорошо удерживают только круглые трубы). Работает в паре с ЧПУ станка.

Автоматическая система загрузки труб

Предназначена для труб диаметром 20-200 мм (погрузчик более стабилен для труб диаметром 30-200 мм) и весом до 100 кг для одной трубы. Максимальный вес складируемых труб - 2 тонны.
Длина труб 4500-6200 мм.
Кривизна трубы по всей длине должна быть в пределах 0,1 D.
Процесс подачи труб полностью контролируется серводвигателями, не требуется ручное вмешательство.
Для прямоугольных труб с неравными сторонами условия механизм подачи корректируется автоматически.

Автоматическая система выгрузки

Механизм автоматической разгрузки труб длиной 2 метра подходит для труб длиной до 3 метров.
Переднее приемное устройство включает в себя поддерживающий механизм, управляемый 2 наборами цилиндров. Когда отрезанная труба длиннее, механизм удерживает трубу, чтобы предотвратить ее провисание.

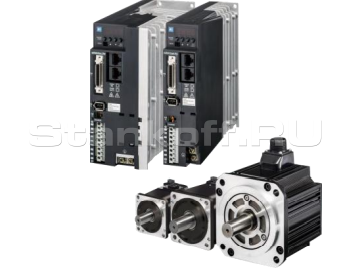

Серводвигатели и драйверы Panasonic

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Преимуществом перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Способны поддерживать номинальный момент в довольно широком диапазоне скоростей. Чем выше мощность сервоприводов, тем короче срок окупаемости станка, так как от данной мощности зависит производительность станка.

Зубчатые передачи YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Высокоточные направляющие Hiwin

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Система управления FSCUT 5000B

5-осевая система управления FSCUT5000B является самой распространенной системой управления для резки труб. Применяется на станках с двумя зажимными патронами. FSCUT5000B работает с программным обеспечением для 3D-резки Tubest, что позволяет достичь максимальной эффективности, высокой точности резки и минимального остатка по трубе.

Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Водяной чиллер Hanli

Модель HL-3000
• Ток 16,8 A
• Мощность 3,7 кВт
• Рабочая среда не более 45°, влажность менее 95%
• Хладагент R410a
• Мощность насоса 1 кВт
• Объем бака 40л
• Вес 75 кг
• Габариты 790х650х1290 мм

Выбор диаметра сопла

МатериалТолщинаДиаметр сопла
Углеродистая сталь1 - 6 мм1,4 мм
6 - 10 мм2 мм
Нержавеющая сталь1 - 3 мм1,5 мм
3 - 4 мм2 мм
5 - 6 мм2,5 мм

Параметры подбора мощности для труборезного станка

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ220
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5

Требования к условиям работы

ЭлектричествоНапряжение тока: 380V
Частота: 50 Гц
Стабильность напряжения + 5%
Регулирование напряжения: <2%
Вспомогательный газОчищенный сухой сжатый воздух:
Кислород (O2) особой чистоты и
Азот (N2) чистотой не менее 99,9%
Прибор для сжатия воздухаДавление 14 бар
Объем 1 м³
ТемператураДиапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером.
ВлажностьТемпература точки росы воздуха должна быть менее 10° для предотвращения процессов  конденсации в охлажденных частях машины.
ФундаментФундамент для станка должен быть ровным и без вибраций
Листовой металлОднородный, ровный и чистый

Получаемые изделия

Мощность лазера 1500 Вт
Лазерный источник IPG
Длина волны 1080 Нм
Диаметр круглых труб 15-230 мм
Макс. длина труб 6400 мм
Точность позиционирования (X,Y) ±0,05 мм
Точность повторного позиционирования (X,Y) ±0,03 мм
Максимальное ускорение 1.5G
Макс. скорость 100 м/мин
Патроны пневматические
Максимальная нагрузка 240 кг
Питание 3 фазы 380В 50/60Гц
Вес станка 6600 кг
Габариты 10700×3700×2410 мм
