Автоматический кромкооблицовочный станок WoodTec Compact F Plus

/ 12

Сравнить Вопросы

WoodTec (Китай)

В наличии на складе

Краткие характеристики

Артикул: WoodTec Compact F Plus
Мин. длина панели, мм: 120
Мин. ширина панели, мм: 150
Толщина панели, мм: 10 – 50
Толщина кромочного материала, мм: 0,4 - 3
Операции: полировка; приклеивание; радиусная циклевка; торцовка; узел прижима; фрезерование свесов

Все характеристики

Модели серии

Все товары

H355 F

Compact PUR

Compact H355

WoodTec Compact

WoodTec Compact F

WoodTec Compact F2J

WoodTec Compact H375

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Динар Фасхутдинов

+7 (800) 5555-770

Заказать обратный звонок

Описание

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Cхемы обработки

Отличительные особенности

Узел предварительного фрезерования оснащен алмазными фрезами;
Скорость подачи 14 м/мин;
Лампа-излучатель подогрева торца заготовки;
Бачок для клея-расплава с электронным блоком контроля температуры;
Рычажная регулировка количества наносимого клея;
Гильотина для предварительной резки толстого кромочного материала
Узел прифуговки имеет двойную регулировку и оснвщен 2-мя двигателями по 1,1 кВт.
Двух моторный торцовочный узел для обрезки переднего и заднего свесов пилой;
Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2 мм;
Циклевка радиусная;
Узел подачи очистительной жидкости (двухсторонний);
Полировальный узел 2х0,18кВт;
Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
Регулятор сжатого воздуха

Конструктивные особенности

Панель управления

Экран дисплея отображает настройки и рабочие параметры:
Температуру клея.
Индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

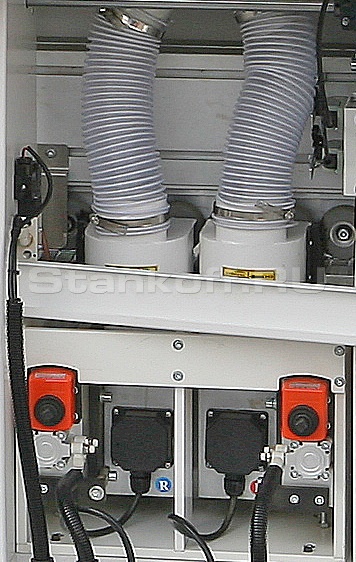

Узел предварительного фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен двумя моторами 2x1.1 кВт, 12000 об/мин. Оснащается инструментом: 2 алмазные фрезы.

Инфракрасная лампа нагрева

Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки. Особо актуальна в холодный период времени.

Клеевой узел

Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея.
Аккуратный клеевой шов.
Не требуется регулировка на толщину материала.

Прижимная балка

На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.

Пресс группа

Состоит из одного ведущего ролика и трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.

Торцовочный агрегат

Два промышленных двигателя (12000 об/мин), 2 x 0,37 кВт

Две пилы Ф80 х ф22, Z=20

Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.

Отличительные особенности:
простое линейное движение двух пил вверх-вниз;
простая схема пневматики;
призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие.

Узел фрезерный снятия свесов

Два промышленных двигателя (12000 об/мин) 2 х 0,75 кВт.
Мощность двигателей 0,75 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
Вертикальные копиры круглые большого диаметра:
осуществляют плавный заход на деталь;
исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы: 68 * 16 * 16.3 * 6Z R2.

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Подача охлаждающей жидкости

Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях.
2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.

Полировка

Полировка необходима для финишной обработки кромки.
Данная операция обеспечивает:
Блеск обработанной поверхности,
Очищает от загрязнений,
Восстанавливает цвет после циклевочного узла.
Формирует микро радиус у тонкой кромки (притупляет острый край).
Полирующий агрегат два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18кВт.

Характеристики

Параметры обработки
Мин. длина панели, мм	120
Мин. ширина панели, мм	150
Толщина панели, мм	10 – 50
Толщина кромочного материала, мм	0,4 - 3
Общие характеристики
Операции	полировка; приклеивание; радиусная циклевка; торцовка; узел прижима; фрезерование свесов
Давление сжатого воздуха, Бар	6
Напряжение, В	380
Макс. мощность, кВт	7.7
Узел фрезерования свесов
Мощность главного мотора, кВт	1,10,180,350,75
Узел полировки
Кол-во операций, шт.	2
Габаритные размеры
Габариты, мм	3730 × 750 × 1300
Габаритные размеры в упаковке
Вес, кг	1100
