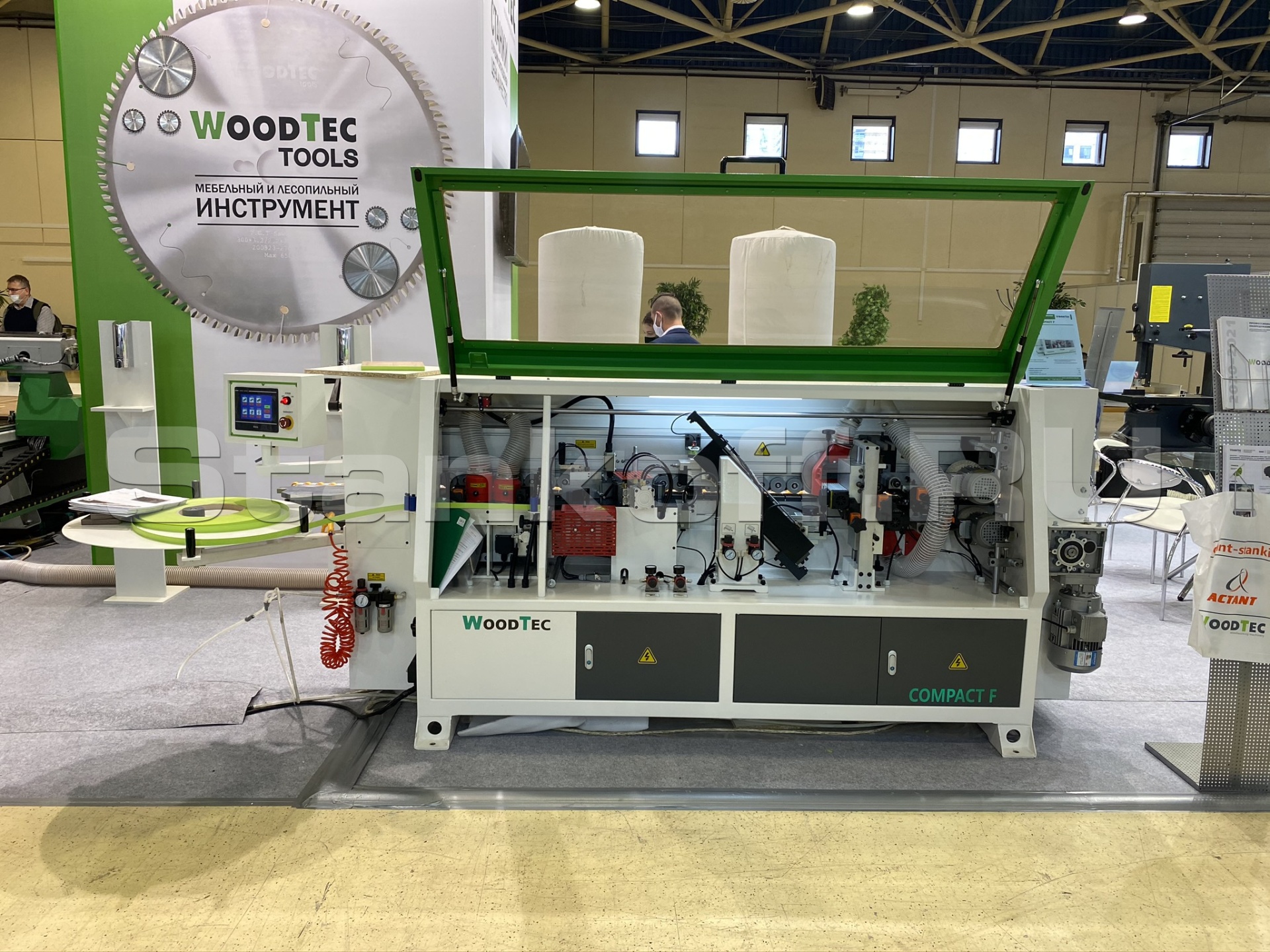

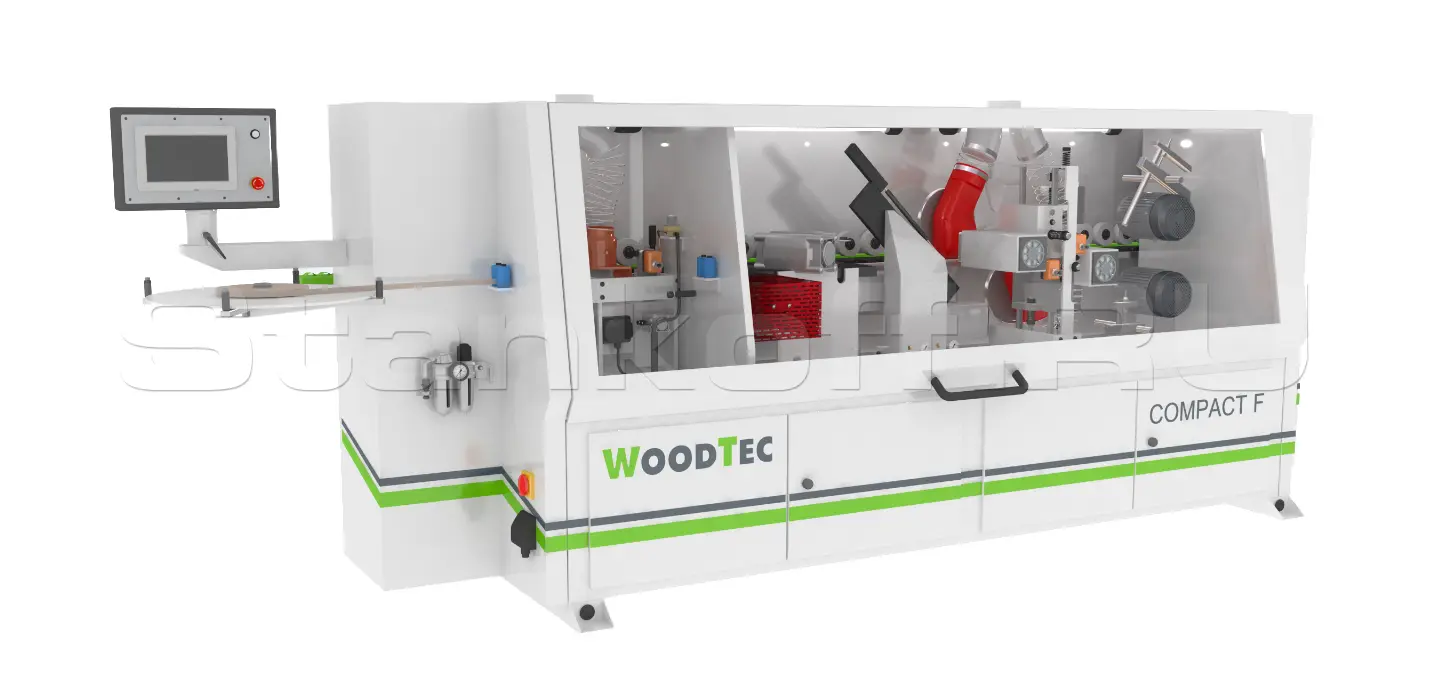

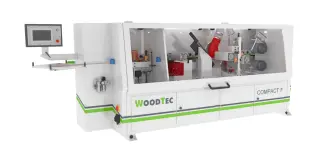

Станок для облицовывания кромок WoodTec Compact F

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3мм.

Cхемы обработки

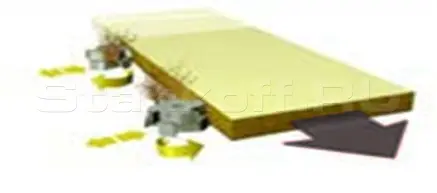

Предварительное фрезерование

Предварительное фрезерование

Торцовка

Торцовка

Фрезерование свесов

Фрезерование свесов

Циклевка плоская

Циклевка плоская

Полировка

Полировка

Отличительные особенности

  • Узел предварительного фрезерования оснащен алмазными фрезами
  • Скорость подачи 12.5 м/мин;
  • Подогрев направляющей линейки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2мм;
  • Циклевка плоская;
  • Полировальный узел 2х0,18кВт 1400 об/мин;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Магазин подачи рулонного кромочного материала;
  • Пульт управления на передней панели станка;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха;

Конструктивные особенности

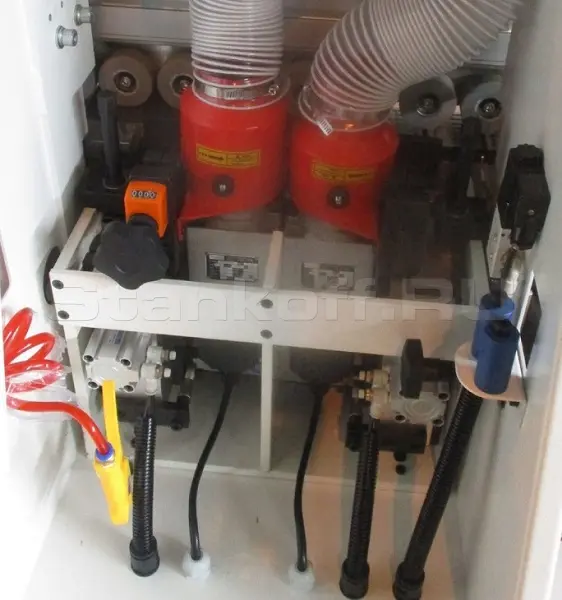

Узел предварительного Фрезерования

Узел предварительного Фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2x2,2 кВт, 12000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм.

Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм.

Клеевой узел

Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
Не требуется регулировка на толщину материала.

Торцовочный агрегат

Два промышленных двигателя (12000 об/мин), 2x0,22кВт Две пилы Ф80 х ф22, Z=20
Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

Узел фрезерный для снятия свесов

Два промышленных двигателя (12000 об/мин) 2х0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2мм.
Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 6 ножей Ф75; Z = 4; R2.

Узел плоской цикли

Узел плоской цикли

Узел финишной обработки кромки предназначен для удаления излишков клея на клеевом соединении.
Узел оснащен копирами для точной обработки кромки. Копиры находятся на минимальном расстоянии от края детали.

Полировка

Полировка

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
- Блеск обработанной поверхности, очищает от загрязнений.
- Восстанавливает цвет после циклевочного узла.
- Формирует микро радиус у тонкой кромки(притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18кВт.

Панель управления

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на толщину детали

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.


Производитель: WoodTec

Родина бренда: Китай

Технические характеристики станка для облицовывания кромок WoodTec Compact F

Толщина кромочного материала

мм

0,4 - 3

Узел предварительного фрезерования

кВт

2х1,254

Толщина детали, мин/макс

мм

10 - 50

Размеры обрабатываемой детали (мин) - длинна x ширина

мм

120 x 80

Скорость подачи

м/мин

12

Мощность двигателей чистовой торцовки- 2шт.

кВт

2х0,22

Обороты пил

об/мин

12000

Фрезы узла снятия свесов кромки по плоскости - 2шт.

мм

Ф75; Z = 4; R2

Мощность двигателей фрезерного узла-2шт.

кВт

2х0,37

Обороты

об/мин

12000

Полировальный узел – мощность

кВт

2х0,18

Обороты

об/мин

1400

Общая  мощность

кВт

7,64

Питающее напряжение (3 фазы )

В

380

Давление сжатого воздуха

Bar

6,0

Габаритные размеры


- длина мм 3150

- ширина

мм

1130

- высота

мм

1340

Вес

кг

850
