Форматно-раскроечный центр с ЧПУ KDT KS-828C

Name: Форматно-раскроечный центр с ЧПУ KDT KS-828C
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул KDT KS-828C

Габариты раскраиваемого материала, мм	2850х2850х90
Минимальные размеры заготовки, длинахширина, мм	35х45
Скорость раскроя, м/мин	1-95
Скорость возврата пильной каретки, м/мин	1-120
Скорость толкателя, м/мин	1-95
Диаметр основной пилы, мм	400х75
Диаметр подрезной пилы, мм	200х50
Мощность привода основной пилы, кВт	15
Мощность привода подрезной пилы, кВт	1,5
Количество пневмозахватов на толкателе, шт	7 (+1 опция)
Мощность привода программируемого толкателя (servo), кВт	2
Мощность привода пильной каретки (servo), кВт	2
Суммарная мощность, кВт	25
Рабочее давление пневмосистемы, МПа	0,6
Габаритные размеры, мм	5915х5145х1890
Масса, кг	4550

Все характеристики

Конструктив

Форматно-раскроечный центр с ЧПУ KDT KS-828C предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и не облицованных. Станок хорошо зарекомендовал себя, как на производстве мебели под заказ, так и на фабриках, производящих мебель небольшими сериями. Максимальная высота пакета 90 мм. При мощности основной пилы 15 кВт.

Схема обработки

Преимущества

Максимальная высота раскраиваемого пакета 90 мм.
Работает с «БАЗИС РАСКРОЙ», "К3-Мебель", "bCAD".
Возможность работы с принтером печати этикеток (принтер приобретается отдельно). Печать этикеток - синхронизируется с выходом деталей.
Возможность работы с промышленным сканером для считывания штрих-кодов (сканер приобретается отдельно). Сканер, позволяет оперативно запускать в работу необходимую карту раскроя по штрих-коду.
Перемещение пильной каретки происходит за счет прямозубой рейки и шестерни с помощью сервомотора.
Скорость рабочего хода пильной каретки до 1-95 м/мин.
Скорость холостого хода пильной каретки до 1-120 м/мин.
Скорость программируемого толкателя до 1-95 м/мин.
Автоматический подъем основной пилы на высоту необходимую для раскраиваемого пакета материала.
На программируемом толкателе оборудованы семь (+1 опция) пневматических четырех-пальцевых захватов.
Промышленный компьютер обеспечивает надежную работу системы ЧПУ.

Особенности

Форматно-раскроечный центр с ЧПУ

Форматно-раскроечный центр с ЧПУ KDT KS-828С оснащен 19-дюймовым промышленным компьютером на базе Windows. Интерфейс управления станком русифицирован.

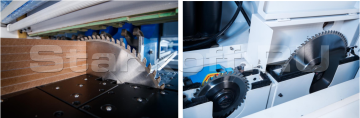

Привод основной пилы

Станок оснащен мощным приводом основной пилы 15 кВт, максимальная высота пропила пакета 90 мм. Перемещение каретки происходит сервоприводом посредством шестерни и прямозубой рейки.

Три рабочих стола

Три рабочих стола с воздушной подушкой позволяют оператору без усилий позиционировать пакет материалов и убирать готовые детали со станка.

В зоне резания так же установлены столы с воздушной подушкой, что существенно облегчает работу с небольшими деталями и защищает их от повреждений.

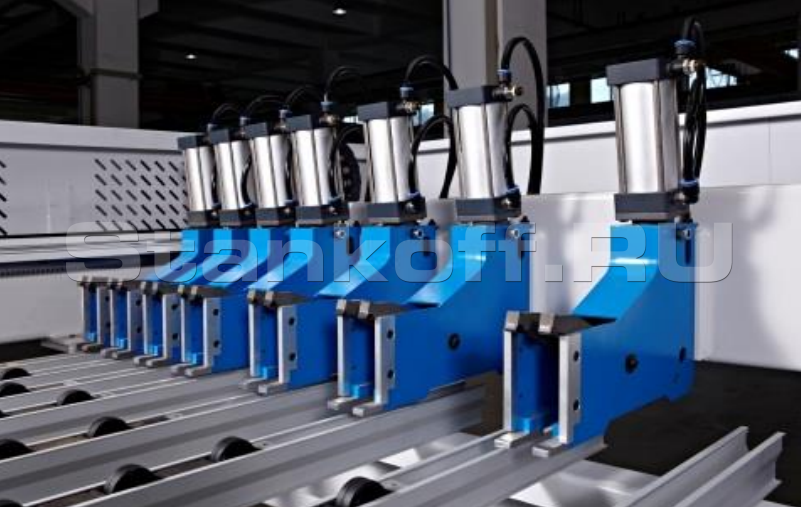

Программируемый толкатель

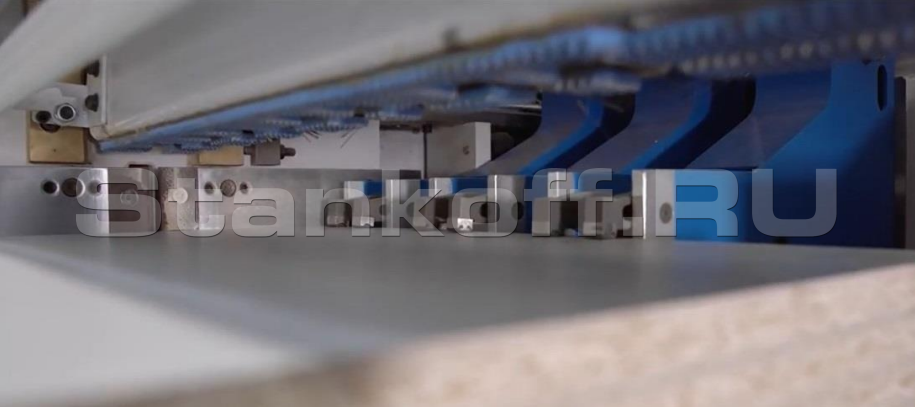

Программируемый толкатель оборудован пневмозахватами, что гарантирует надежную фиксацию пакета заготовок. Семь четырех пальцевых толкателей (+1 опция), надежно фиксируют как пакет материала толщиной до 90 мм, так и один лист.

Специальная конструкция захватов не повреждает материал при его фиксации и перемещении.

Боковой упор с роликом для беспрерывного прижима узких полос к боковой линейке при раскрое их на готовые детали. Увеличенная скорость позиционирования бокового упора – 24 м/мин.

Характеристики

Габариты раскраиваемого материала, мм	2850х2850х90
Минимальные размеры заготовки, длинахширина, мм	35х45
Скорость раскроя, м/мин	1-95
Скорость возврата пильной каретки, м/мин	1-120
Скорость толкателя, м/мин	1-95
Диаметр основной пилы, мм	400х75
Диаметр подрезной пилы, мм	200х50
Мощность привода основной пилы, кВт	15
Мощность привода подрезной пилы, кВт	1,5
Количество пневмозахватов на толкателе, шт	7 (+1 опция)
Мощность привода программируемого толкателя (servo), кВт	2
Мощность привода пильной каретки (servo), кВт	2
Суммарная мощность, кВт	25
Рабочее давление пневмосистемы, МПа	0,6
Габаритные размеры, мм	5915х5145х1890
Масса, кг	4550
