Форматно-раскроечный центр с ЧПУ HP330

Конструктив

Форматно-раскроечный центр HP330 предназначен для высокоточного раскроя ламинированных и неламинированных плитных материалов, включая ЛДСП, МДФ, ДВП и другие древесно-композитные плиты.

Оборудование обеспечивает качественный рез без сколов, высокую повторяемость размеров и эффективное использование материала. Станок позволяет обрабатывать отдельные листы и пакеты плитных материалов с максимальной длиной заготовки до 3300 мм. Это удобно для серийного производства корпусной мебели, мебельных щитов и крупноформатных деталей.

Автоматизированная система подачи и позиционирования повышает производительность, снижает влияние человеческого фактора, уменьшает количество ошибок и помогает сократить отходы материала. Оборудование подходит для предприятий серийного и массового производства, где важны скорость, точность раскроя и стабильное качество готовой продукции.

Конструктивные особенности

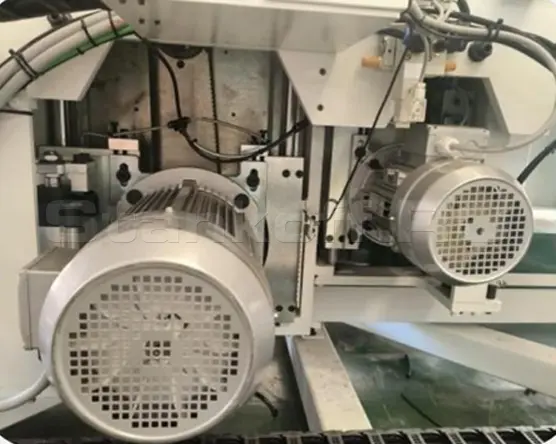

Двигатели пильного узла

Две пилы приводятся двумя независимыми двигателями. Пильная каретка перемещается серводвигателем переменного тока мощностью 2 кВт. Мощность двигателя основной пилы — 18,5 кВт, мощность двигателя подрезной пилы — 2,2 кВт.

Пильный узел

Основная пила автоматически регулируется по высоте в зависимости от толщины плитного материала. Подрезная пила регулируется по вертикали и горизонтали, что упрощает настройку положения пильного диска оператором.

Система управления ПК

Система управления построена на базе интеллектуального промышленного компьютера с цветным дисплеем и удобной подвесной панелью оператора. Интерфейс имеет понятную структуру и встроенные эксплуатационные подсказки, что упрощает настройку и управление оборудованием.
Функция мониторинга I/O автоматически контролирует состояние узлов станка и передает сигналы в центральный процессор. При возникновении аварийной ситуации сообщение выводится на экран, а оборудование автоматически останавливается для обеспечения безопасности оператора.

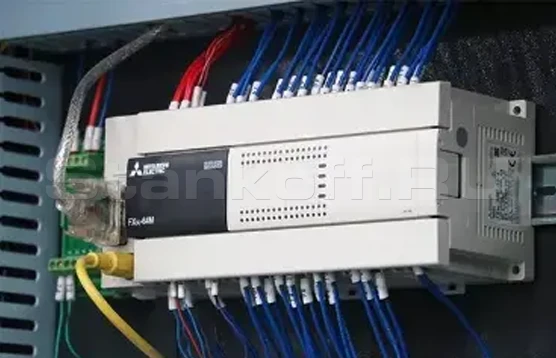

Контроллер Mitsubishi FX3U

В системе управления применяется программируемый логический контроллер Mitsubishi FX3U — компактный ПЛК третьего поколения серии FX. Контроллер поддерживает объем программной памяти до 64 тыс. шагов, обеспечивает высокую скорость обработки базовых инструкций — до 0,065 мкс, а также имеет встроенные функции высокоскоростного позиционирования по 3 осям с частотой импульсов до 100 кГц.

Рабочий стол

Станок комплектуется тремя загрузочными столами с воздушной подушкой для подачи, выгрузки и разворота пакета заготовок из продольного в поперечное положение относительно рабочей зоны.
Перемещение деталей осуществляется за счет воздушного потока, подаваемого через отверстия в поверхности столов, что снижает трение и предотвращает появление царапин на нижней стороне материала. Торцевые роликовые механизмы облегчают фронтальную загрузку крупногабаритных плит и уменьшают риск механических повреждений.

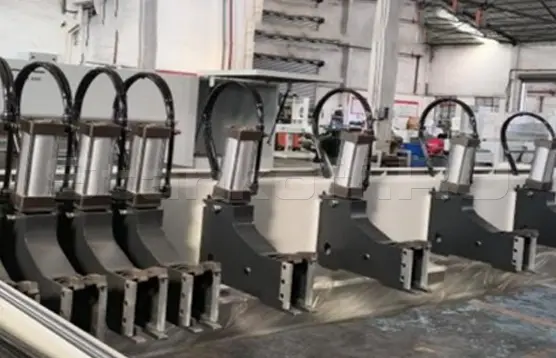

Пневматический захват

Станок оснащен 10 зажимными захватами и способен фиксировать заготовки минимальным размером от 50 мм. Подача материала осуществляется по роликовому столу, что обеспечивает точное позиционирование, высокую точность раскроя в заданный размер и предотвращает повреждение поверхности заготовки.

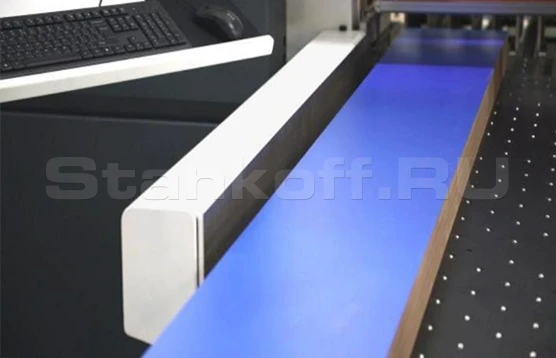

  1. Пылезащитный экран — предотвращает разлет стружки и пыли в рабочей зоне.
  2. Прижимная балка — автоматически подстраивается под высоту заготовки, обеспечивает равномерный прижим и снижает риск сколов.
  3. Сервопривод подачи INVT — обеспечивает точную и стабильную подачу материала.
  4. Зубчато-реечная передача — выполнена из износостойкой стали SCM440 с твердостью до 60–65 HRC.

Характеристики

Длина реза, мм3300
Толщина реза, мм120
Диаметр основной пилы, мм380; 450
Посадочный диаметр основной пилы, мм75
Диаметр подрезной пилы, мм200
Посадочный диаметр подрезной пилы, мм50
Скорость рабочего хода пильной каретки, м/мин100
Скорость обратного хода пильной каретки, м/мин120
Высота рабочего стола, мм980
Мощность двигателя основной пилы, кВт18,5
Мощность двигателя подрезной пилы, кВт2,2
Мощность двигателя привода пильной каретки, кВт2
Мощность двигателя подачи, кВт2
Мощность двигателей поддува воздушных столов, кВт3 + 2,2
Суммарная мощность, кВт30,15
Частота вращения основной пилы, об/мин4000
Частота вращения подрезной пилы, об/мин5200
Скорость автоматической подачи, м/мин85
Диаметр аспирационных патрубков, мм2 × 100; 2 × 200
Давление в пневмосистеме, МПа5–7
Габариты, мм6560 × 5740 × 2060
