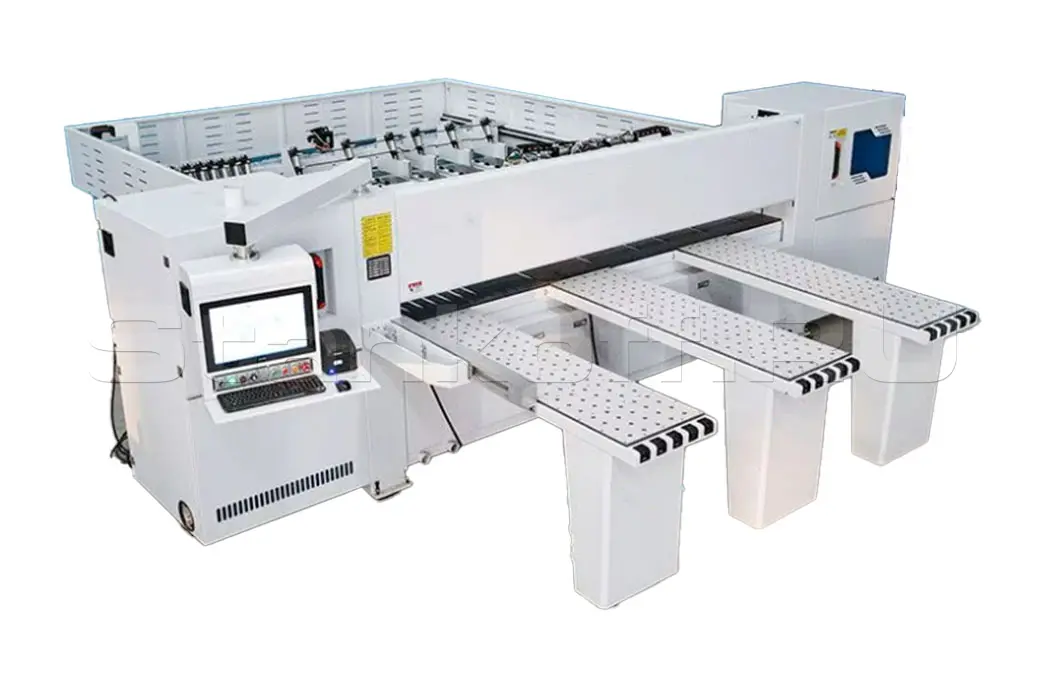

Автоматический раскроечный центр E-330

Name: Автоматический раскроечный центр E-330
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул E-330

Макс длина пропила	3300 мм
Макс ширина пропила	3280 мм
Макс вылет пилы	100 мм
Диаметр основной пилы макс	400х80 мм
Скорость вращения основной пилы	4100 об/мин
Диаметр подрезной пилы	180х55 мм
Скорость вращения подрезной пилы	6200 об/мин
Скорость подачи пильной каретки вперед	0-100 м/мин
Скорость подачи пильной каретки назад	0-120 м/мин
Мощность мотора основной пилы	15 кВт
Мощность мотора подрезной пилы	2,2 кВт
Мощность мотора программного толкателя	2,0 кВт АС сервомотор
Мощность мотора поддува столов	2,2 кВт
Скорость подачи программного толкателя	0-80 м/мин
Пневмоподключение	6-8 бар
Рабочая высота столов	950 мм

Все характеристики

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Али Шарафутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Автоматический раскроечный центр c ЧПУ управлением на основе промышленного персонального компьютера. Воздушные рабочие столы 3 шт. (2100x500mm, 1800x500mm, 1800x500mm). Программный толкатель с пневматическими зажимами 13 шт.

Особенности станка

Элементы управления Schneider;
ЧПУ FATEK;
Инвертер Invt;
Монитор Jikowi;
Контакторы Schneide;
Электро пневмо клапаны AirTac.

Конструктивные особенности

Воздушные столы

Воздушные столы имеют специальное покрытие устойчивое к истиранию, с пневматическим воддувом, достаточным для того, что бы тяжелые плиты перемещались по поверхности и их декоративная поверхность не царапалась.

Прижимная балка

Пневматическая прижимная балка для зажима материала перед циклом пиления.
Прижимная балка с двух сторон имеет пневматические цилиндры и систему обеспечивающую параллельность на основе зубчатых реек и шестерней.

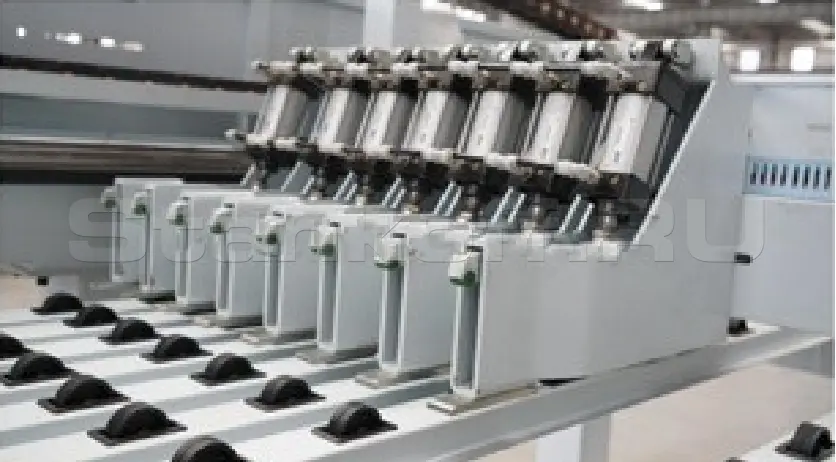

Программный толкатель

Программный толкатель оснащен пневматическими зажимами с раскрытием на 100 мм.
Количество пневмозажимов 13 шт.

Пильная каретка

Пильная каретка оснащена основной и подрезной пилами для точного без сколов раскроя материала.

Привод пильной каретки

Пильная каретка перемещается по двум направляющим и приводится в движение приводом зубчатой рейкой с шестерней, имеет ЧПУ управление для оптимального пиления в зависимости от ширины материала.

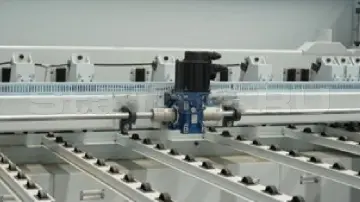

Сервосистема программного толкателя.

Программный толкатель имеет высокопроизводительный сервомотор Invt с высоким ускорением и точностью для обеспечения высокопроизводтельного и точного позиционирования материала на линии пиления.

Программный интерфейс

Программный интерфейс простой и понятный, а метод управления безопасный и надеженый.Имеется
руководство по эксплуатации и советы по устранению неполадок при аварийных сигналах.
Карты раскроя можно редактировать, а так же выполнять эмуляцию распиловки для оценки времени работы станка.
Станок совместим с различными программами оптимизации, штрихкодированием и программами автоматизации.

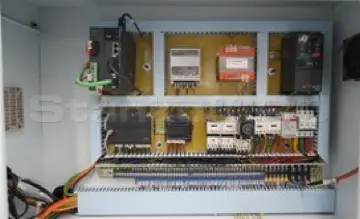

Электрическая часть станка

В станке используется ЧПУ FATEK (Тайвань) с возможностью хранения большого объема данных и высокоскоростной обработки.

Система безопасности

Для обеспечения безопасности слева и справа подачи имеется световая защита. Если рука работника находится в зоне защиты станок находится в режиме ожидания.

Пульт управления станком

Поворотный на 180° пульт управления удобный и эргономичный.

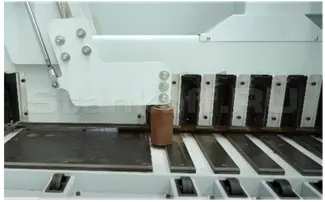

Автоматический боковой выравниватель

Автоматический боковой выравниватель с
1. Автоматическим определением ширини полосы для высокой точности и безопасности;
2. Одновременно можно прижимать пачку плит;
3. Можно прижимать детали маленького размера.

Характеристики

Макс длина пропила	3300 мм
Макс ширина пропила	3280 мм
Макс вылет пилы	100 мм
Диаметр основной пилы макс	400х80 мм
Скорость вращения основной пилы	4100 об/мин
Диаметр подрезной пилы	180х55 мм
Скорость вращения подрезной пилы	6200 об/мин
Скорость подачи пильной каретки вперед	0-100 м/мин
Скорость подачи пильной каретки назад	0-120 м/мин
Мощность мотора основной пилы	15 кВт
Мощность мотора подрезной пилы	2,2 кВт
Мощность мотора программного толкателя	2,0 кВт АС сервомотор
Мощность мотора поддува столов	2,2 кВт
Скорость подачи программного толкателя	0-80 м/мин
Пневмоподключение	6-8 бар
Рабочая высота столов	950 мм
