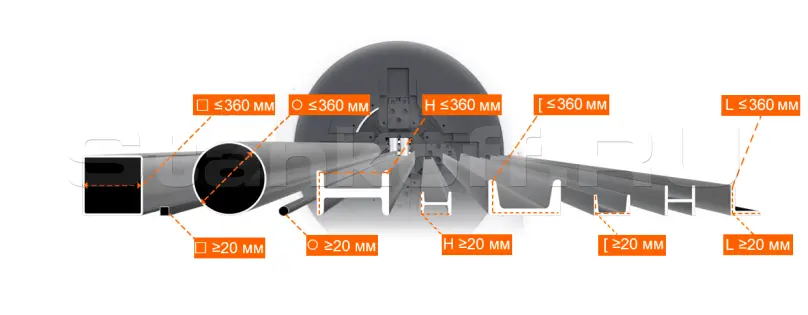

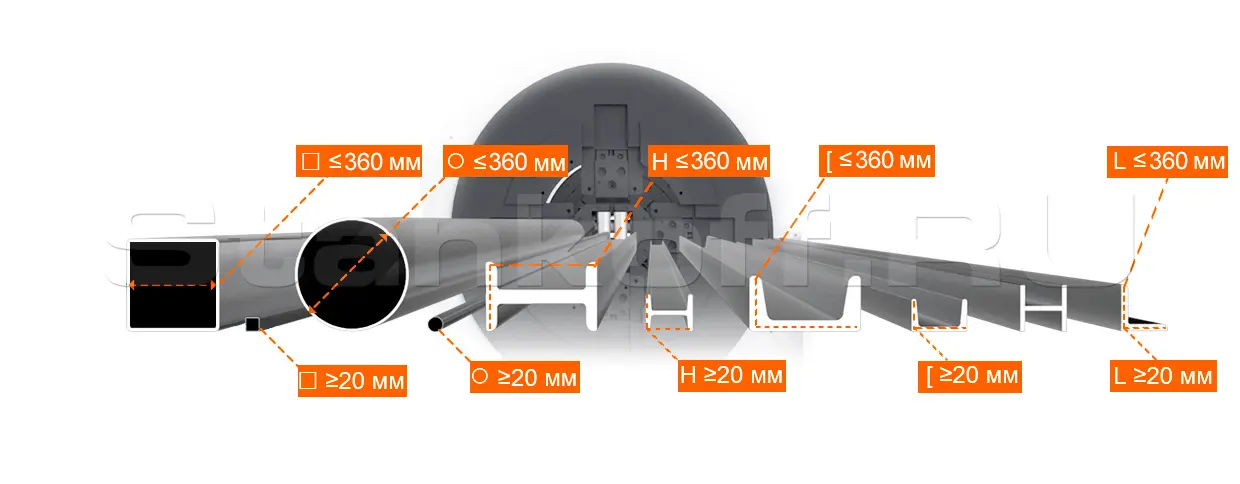

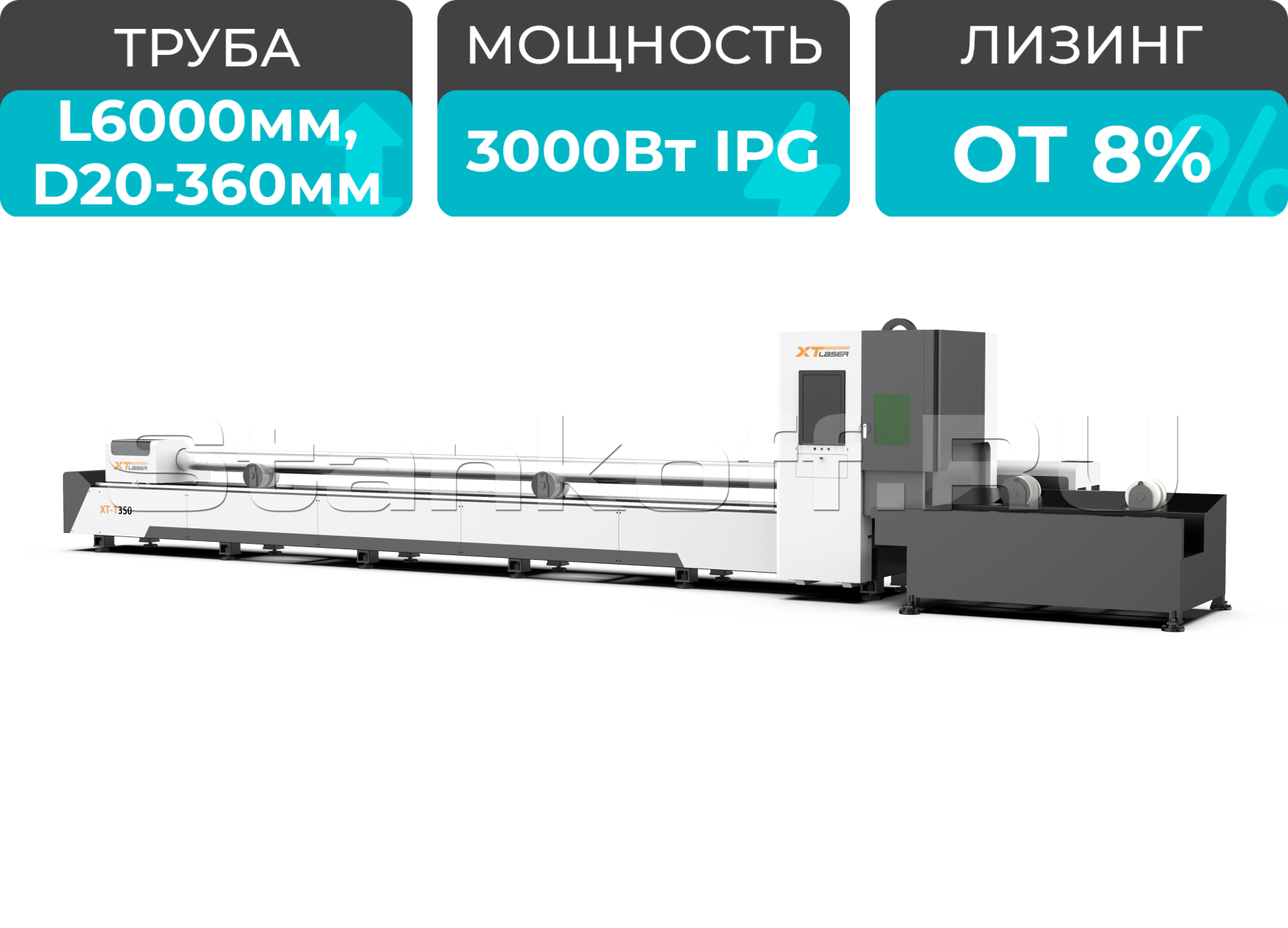

Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой, квадратной, эллиптической, шестигранной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Может обрабатывать трубы различных диаметров и длин. Широко используется в различных отраслях промышленности.
| Режущая голова с автофокусом |
BOCI (Китай) |
| Зубчатая передача «шестерня-рейка» | T-Win / LAAK (Тайвань) |
| Высокоточные направляющие | PEK (Италия) / LAAK (Тайвань) |
| Серводвигатели |
Yaskawa (Япония) |
| Редуктор | Taifu (Китай) |
| Источник излучения | IPG (Россия-Германия-США) |
| Система ЧПУ и софт | FSCUT3000DE-M, TubePro (Китай) |
| Водяное охлаждение - чиллер |
Hanli / S&A (Китай) |
| Пропорциональный клапан | Aventics (Германия) |
| Электрические компоненты | Schneider (Франция) |
| Вентилятор | |
| Стабилизатор в подарок! |

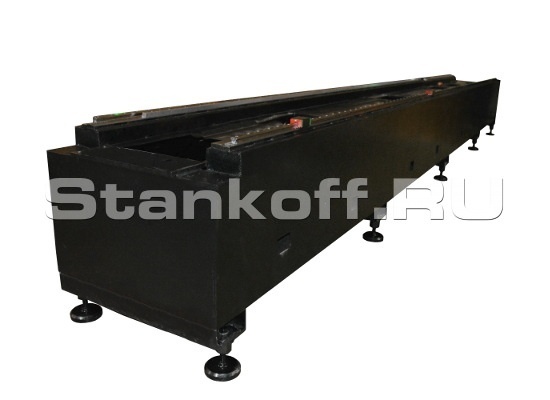

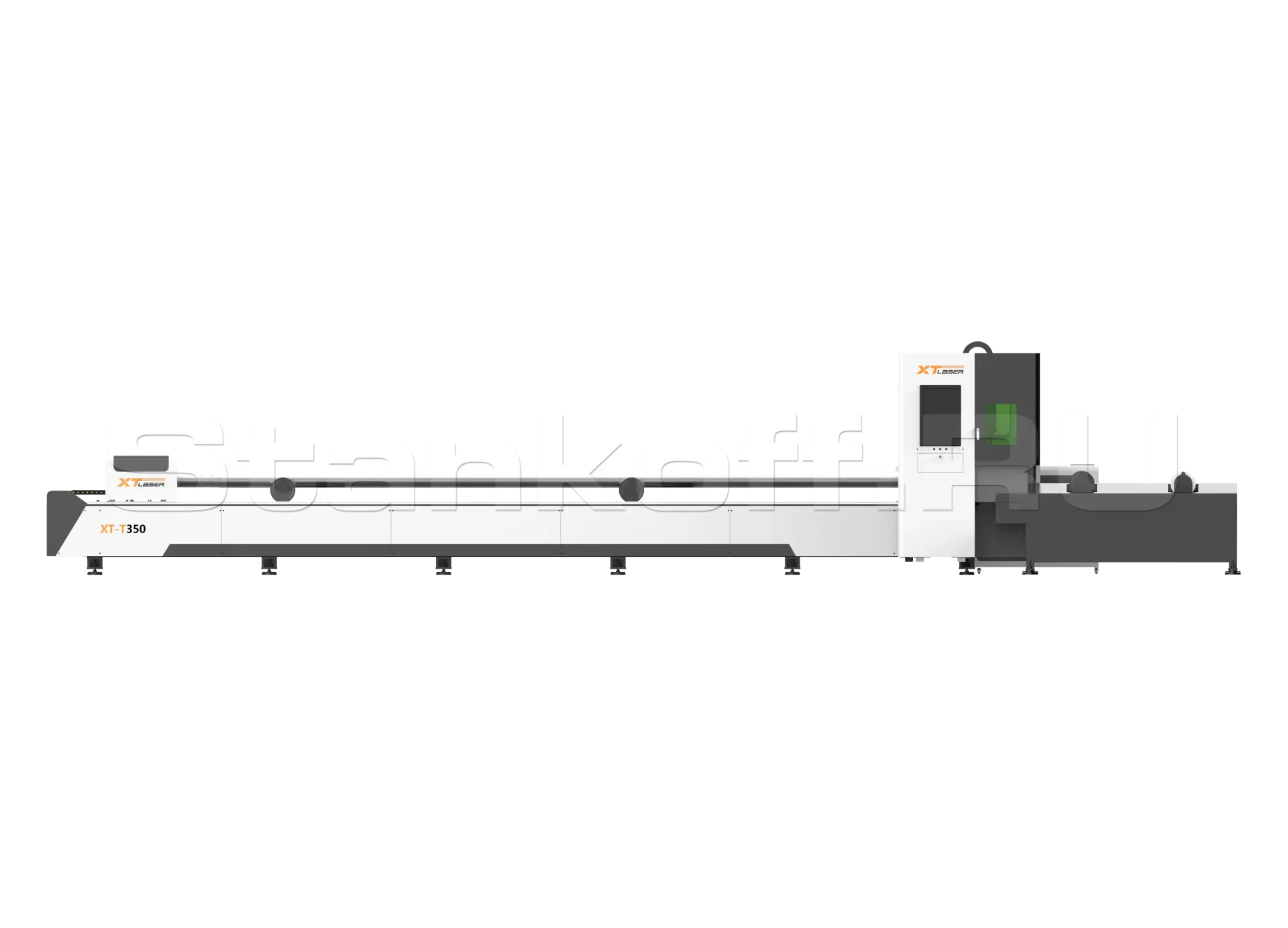

Листовая станина
Автоматическая система поддержки трубы
Пневматические зажимные патроны
Режущая голова с автофокусом BOCI BLT310
Лазерный источник IPG
Серводвигатели Yaskawa
Редуктор Taifu
Зубчатая передача «шестерня-рейка» LAAK / T-Win
Высокоточные направляющие PEK / LAAK
Автоматическая система смазки
Пропорциональный клапан Aventics
Интеллектуальная система ЧПУ
Дистанционный пульт управления
Водяной чиллер
Вытяжной вентилятор
| Удлинение зоны погрузки | 9 000 мм |
| 12 000 мм | |
| Система погрузки | Автоматическая |
| Полуавтоматическая (конвейерного типа) | |
| Полуавтоматическая (ленточного типа) |
| Название | Расход, шт./месяц | Срок службы, моточасы |
| Сопло | 1-2 | 500 |
| Защитное стекло | 2 | 500 |
| Фокусирующая линза | 0,1 | 1500-2000 |
| Материал | Толщина | Диаметр сопла |
| Углеродистая сталь | 1 - 6 мм | 1,4 мм |
| 6 - 10 мм | 2 мм | |
| Нержавеющая сталь | 1 - 3 мм | 1,5 мм |
| 3 - 4 мм | 2 мм | |
| 5 - 6 мм | 2,5 мм |
| Круглые трубы | ||||||
| Диаметр труб | φ20-φ50 | φ50-φ120 | φ120-φ220 | |||
| Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
| 1000 Вт | 3 мм | 3 мм | 4 мм | 3 мм | 6 мм | 4 мм |
| 1500 Вт | 4 мм | 4 мм | 6 мм | 4 мм | 8 мм | 4 мм |
| 2000 Вт | 8 мм | 6 мм | 12 мм | 6 мм | ||
| 3000 Вт | 10 мм | 8 мм | 12 мм | 6 мм | ||
| 4000 Вт | 12 мм | 10 мм | 14 мм | 10 мм | ||
| Профильные трубы | ||||||
| Диаметр труб | φ20-φ50 | φ50-φ100 | φ100-φ150 | |||
| Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
| 1000 Вт | 3 мм | 2 мм | 3 мм | 2 мм | 6 мм | 3 мм |
| 1500 Вт | 4 мм | 3 мм | 4 мм | 3 мм | 8 мм | 4 мм |
| 2000 Вт | 6 мм | 4 мм | 12 мм | 4 мм | ||
| 3000 Вт | 8 мм | 4 мм | 12 мм | 6 мм | ||
| 4000 Вт | 10 мм | 6 мм | 14 мм | 6 мм | ||
| Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
| Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
| Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
| Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
| Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
| Электричество | Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2% |
| Вспомогательный газ | Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9% |
| Прибор для сжатия воздуха | Давление 14 бар Объем 1 м³ |
| Температура | Диапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером. |
| Влажность | Температура точки росы воздуха должна быть менее 10° для предотвращения процессов конденсации в охлажденных частях машины. |
| Фундамент | Фундамент для станка должен быть ровным и без вибраций |
| Листовой металл | Однородный, ровный и чистый |
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
| Лазерный источник | |
| Мощность лазера, Вт | 3000 |
| Источник излучения | IPG |
| Параметры обработки | |
| Диаметр круглых труб, мм | 20 – 345 |
| Стороны обработки квадрата, мм | 20 – 240 |
| Максимальный размер уголка, мм | 360 |
| Максимальный размер швеллера, мм | 360 |
| Минимальный остаток по трубе, мм | 120 |
| Максимальный вес труб, кг | 500 |
| Толщина резки (нерж. сталь), мм | 8 |
| Толщина резки (углерод. сталь), мм | 12 |
| Зона разгрузки | |
| Передняя часть | Есть |
| Тип поддержки трубы | Активная; Ролики |
| Ящик для сбора продуктов резки | Интегрирован в переднюю часть |
| Исполнение | |
| Диаметр патрона, мм | 360 |
| Тип станины | Листовая |
| Крепление патрона к станине | Горизонтальное |
| Наклонная голова | Нет |
| Внешнее исполнение | Открытое |
| Скоростные характеристики | |
| Максимальная скорость вращения патрона, об/мин | 150 |
| Ускорение заднего патрона, G | 1,5 |
| Мощность сервоприводов по оси X, Вт | 1300 |
| Мощность сервоприводов по оси Y, Вт | 2900 |
| Мощность сервоприводов по оси Z, Вт | 400 |
| Мощность сервоприводов по оси W2, Вт | 2900 |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,02 |
| Программно-аппаратные характеристики | |
| Система управления | Cypcut |
| Диагональ монитора, дюйм | 24 |
| Электропитание | |
| Частота напряжения, Гц | 50 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 11800 × 1800 × 2650 |
| Вес нетто, кг | 4500 |
