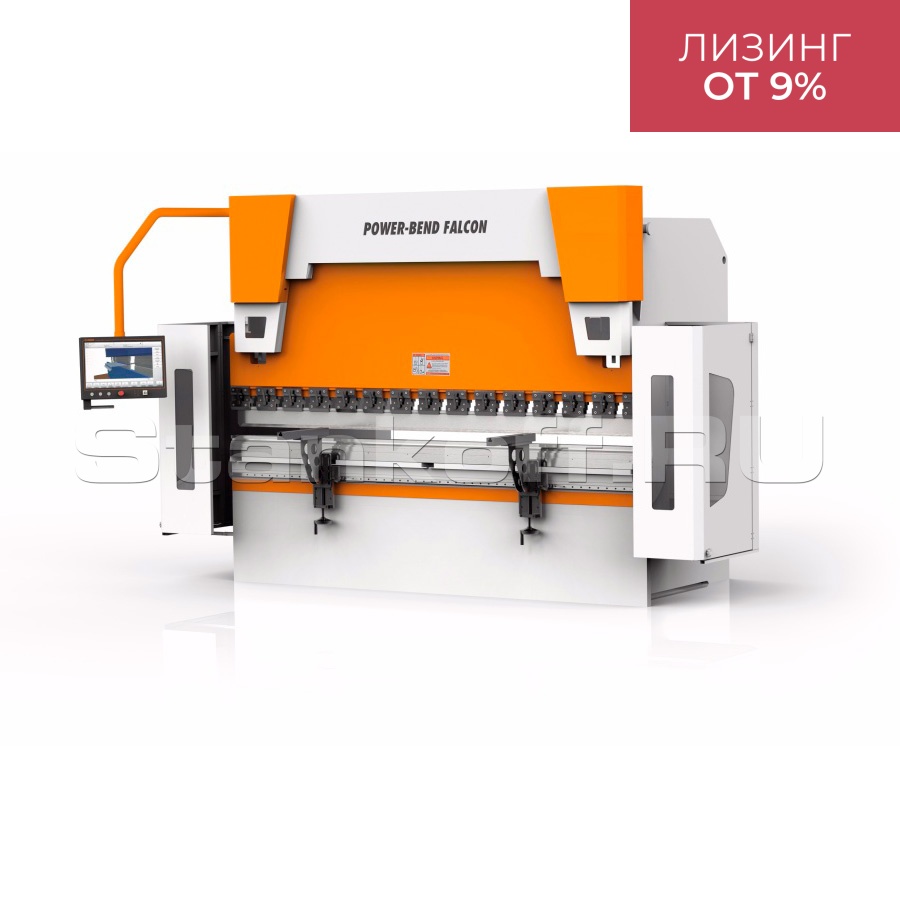

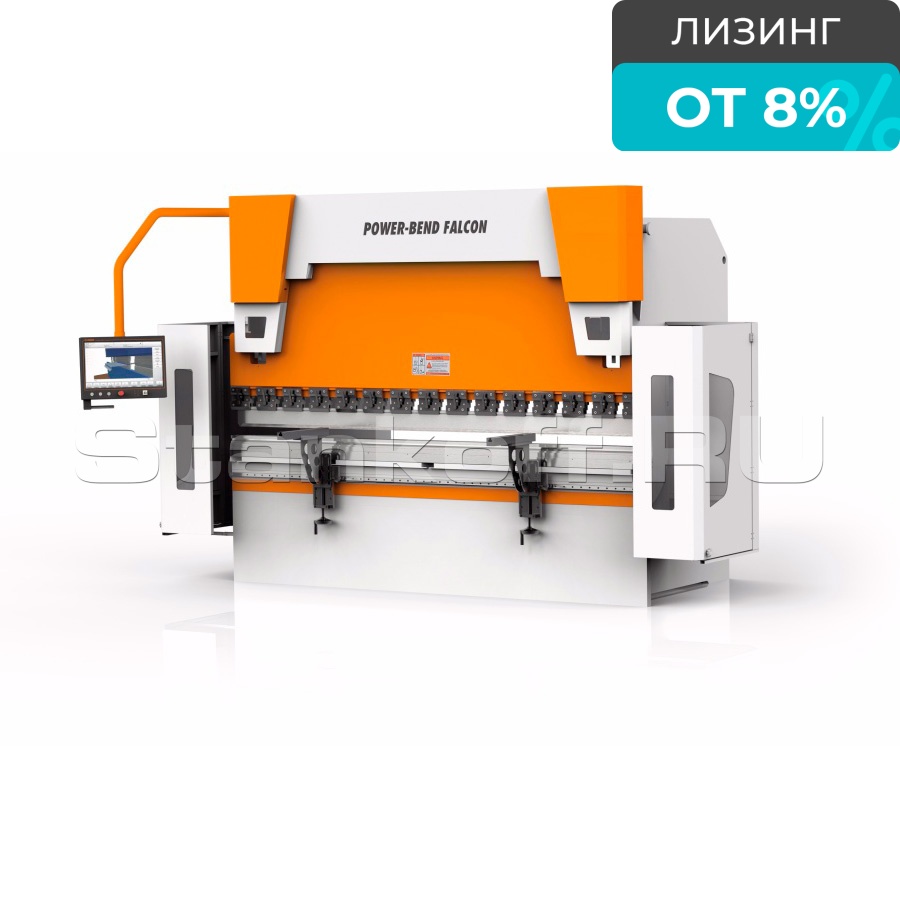

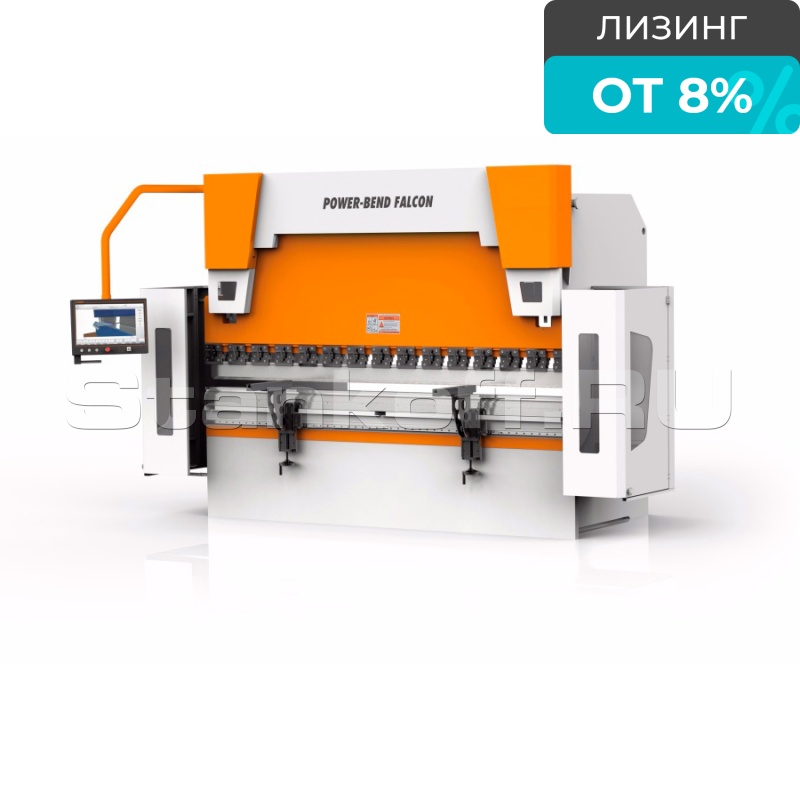

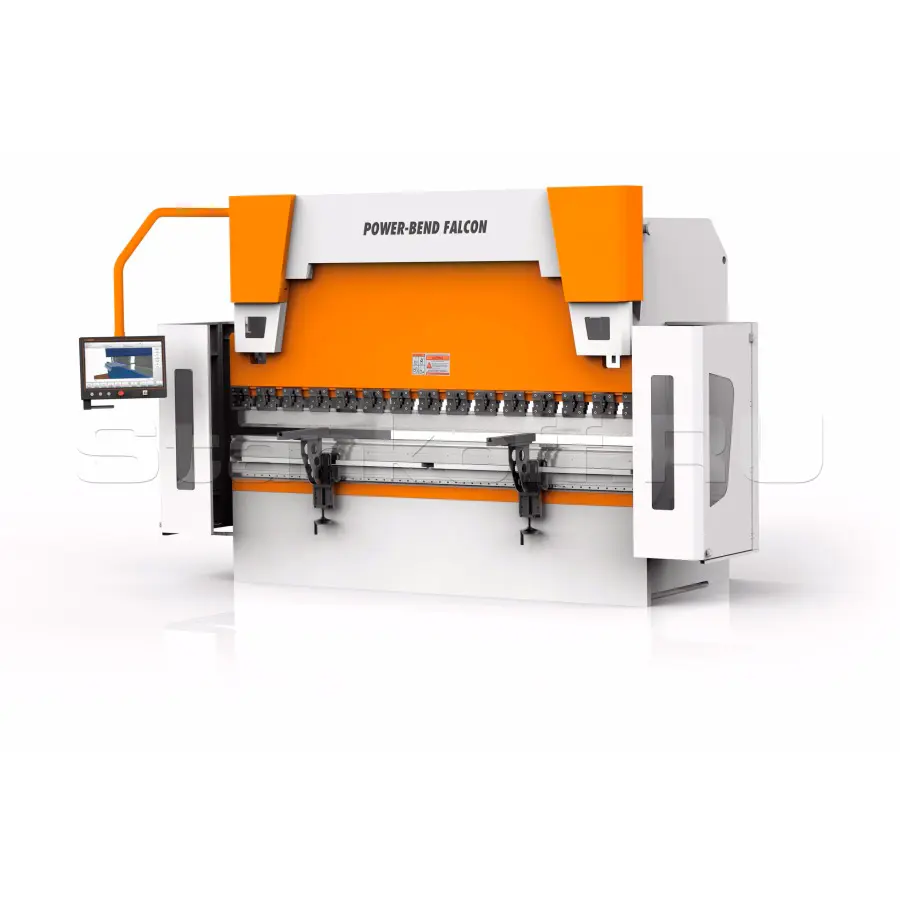

Листогибочный гидравлический пресс Power Bend FALCON 3100/100

Name: Листогибочный гидравлический пресс Power Bend FALCON 3100/100
Brand: Ermaksan
Rating: 5 (1 reviews)

/ 14

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Power Bend FALCON 3100/100
Усилие, тонн: 100
Длина гиба, мм: 3100
Расстояние между колоннами, мм: 2600
Глубина зева, мм: 410
Максимальное раскрытие, мм: 530

Все характеристики

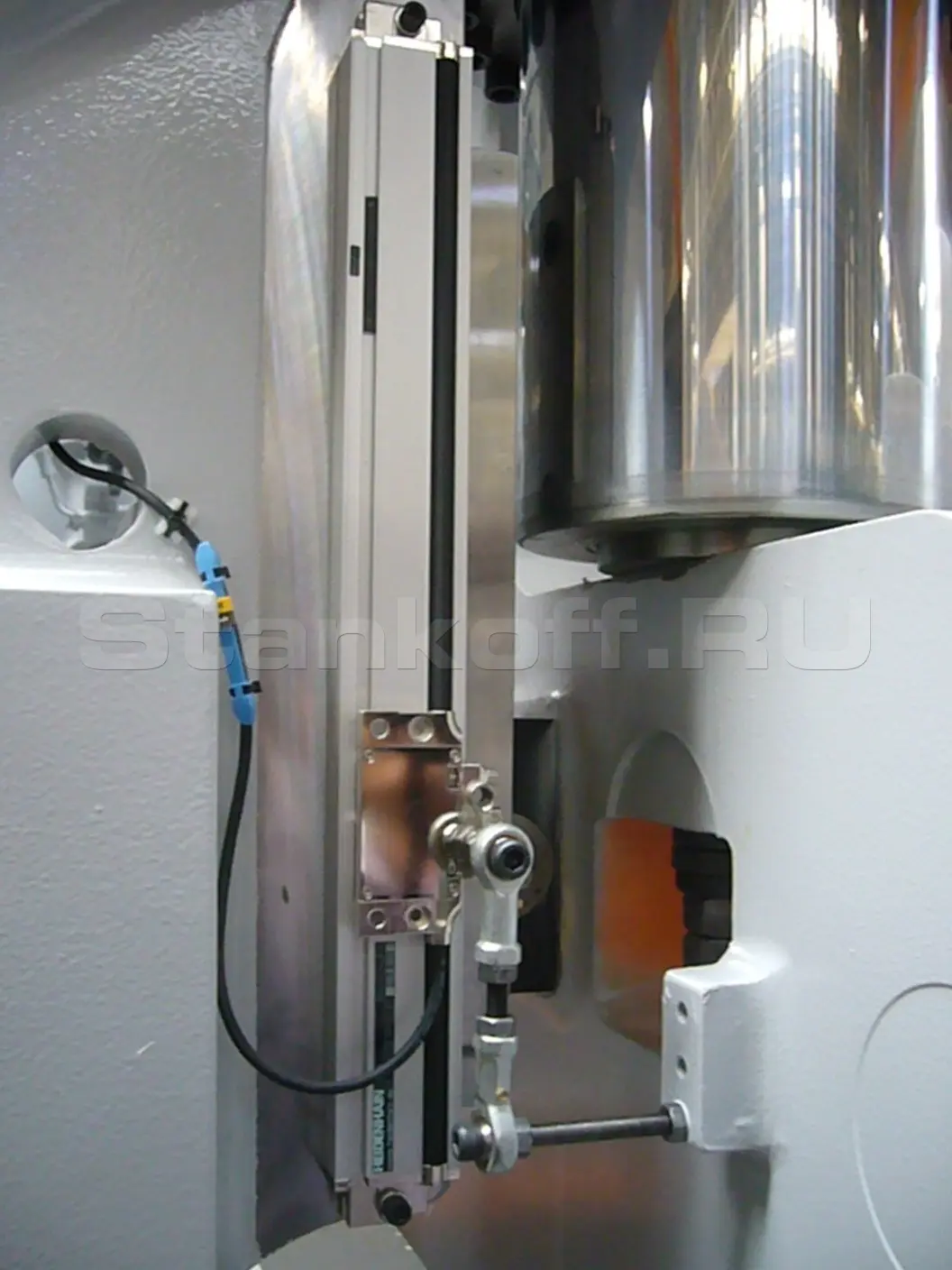

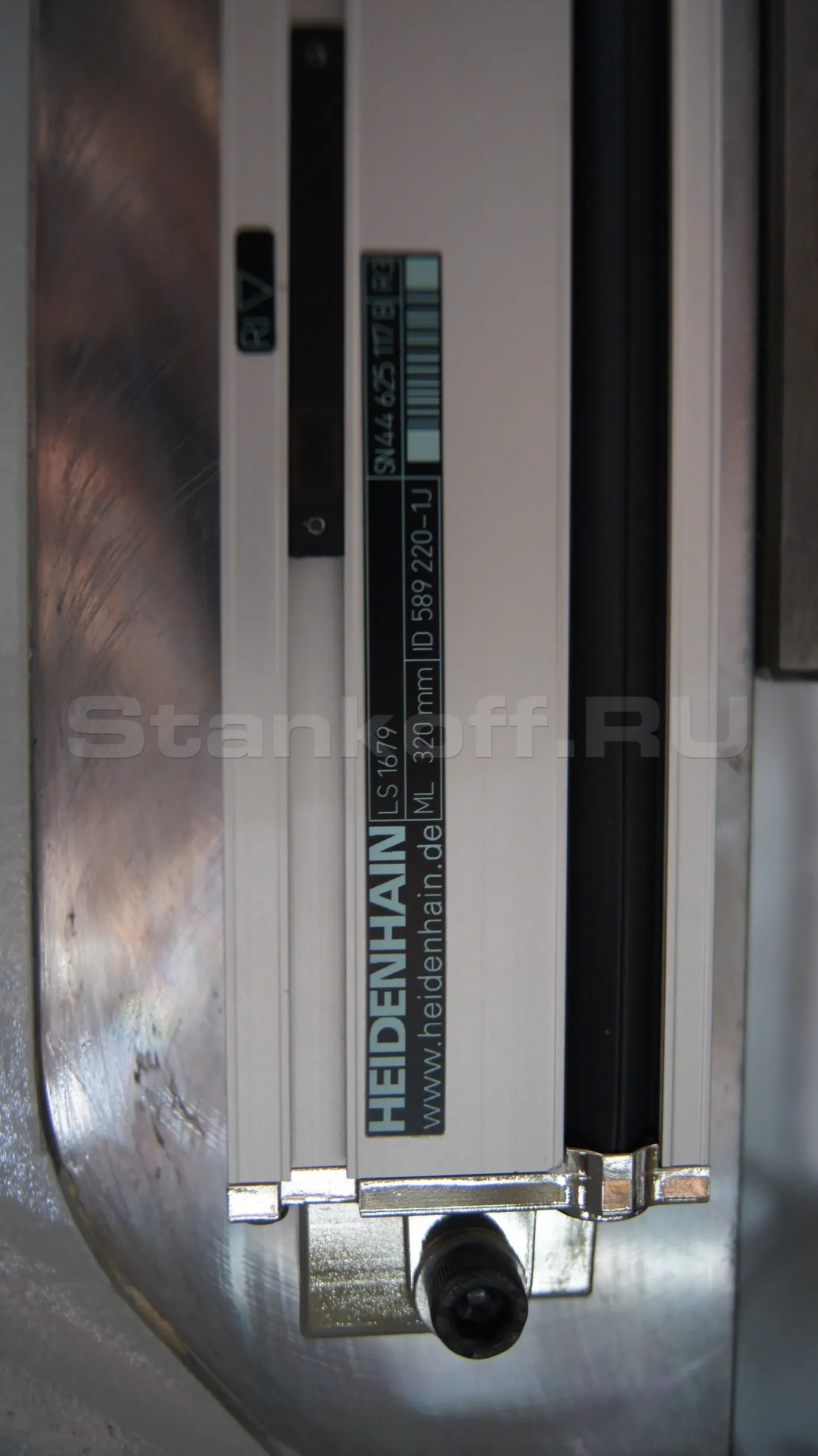

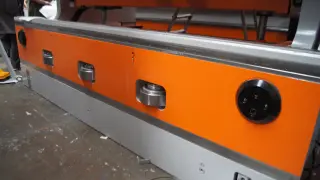

Конструктив

Листогибочный гидравлический пресс Power Bend FALCON 4 оси — листогиб с ЧПУ POWER BEND FALCON – производительный пресс, сконструированный на основе прессов POWER BEND. Является переходным звеном между POWER BEND и SPEED BENDOM, но обладает и своими особенностями.

Стандартная комплектация:

Жесткий корпус из стали ST44 A1 высокого качества;
Контроллеры: DELEM DA-58T 2D графика, сенсорный экран или PC-MODEVA 2D + автономное ПО или CYBELEC MODEVA PAC 2D;

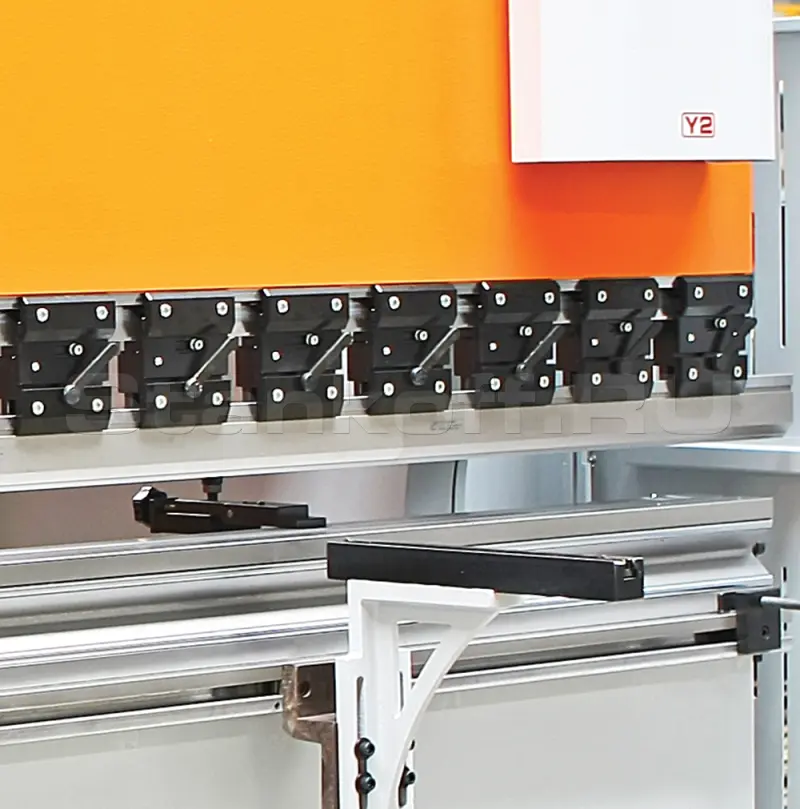

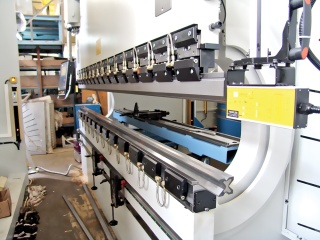

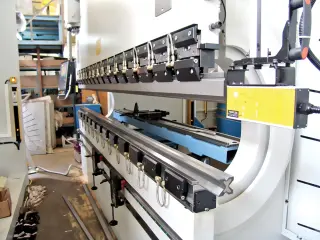

Регулируемые, скользящие передние опоры;

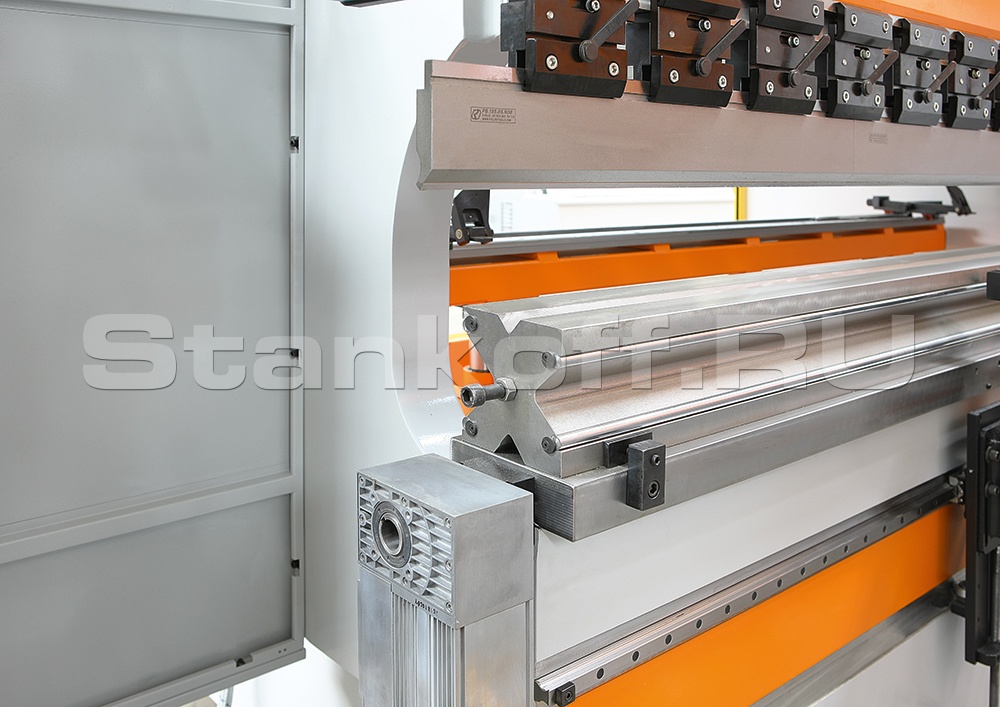

Закаленный, шлифованный пуансон производства компании Rolleri (Италия);
Закаленная, шлифованная 4-х ручьевая матрица;

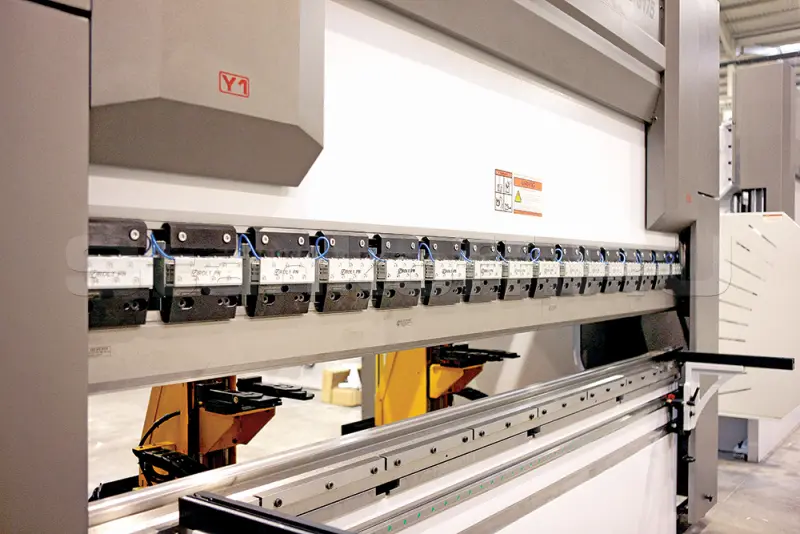

Быстрозажимные элементы системы крепления PROMECAM – AMADA;
Контроллер CYBELEC CYBTOUCH 12 PS 2D + программное обеспечение ModEva 2D для ПК;

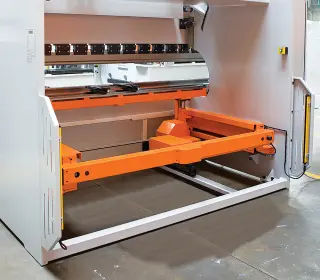

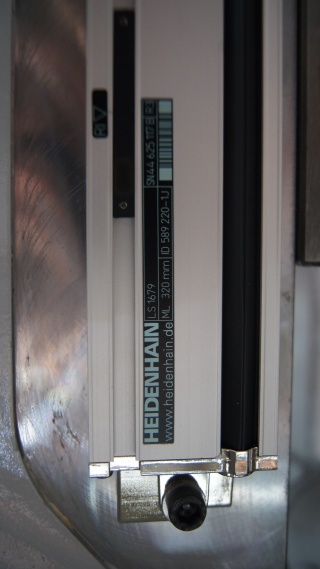

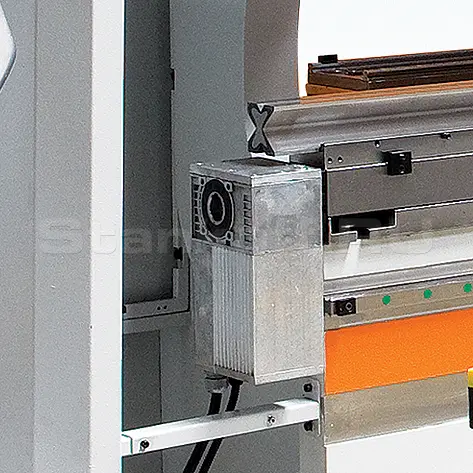

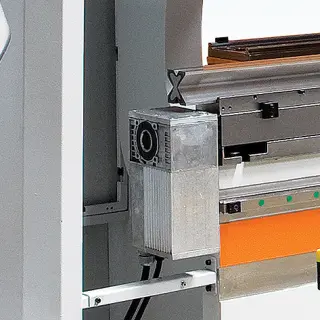

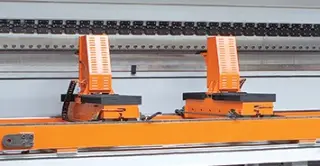

2-х осевой задний упор управляемый от ЧПУ: Ось Х, ось R;
Пальцы заднего упора - 2шт;
Шкала измерений в метрах и дюймах;

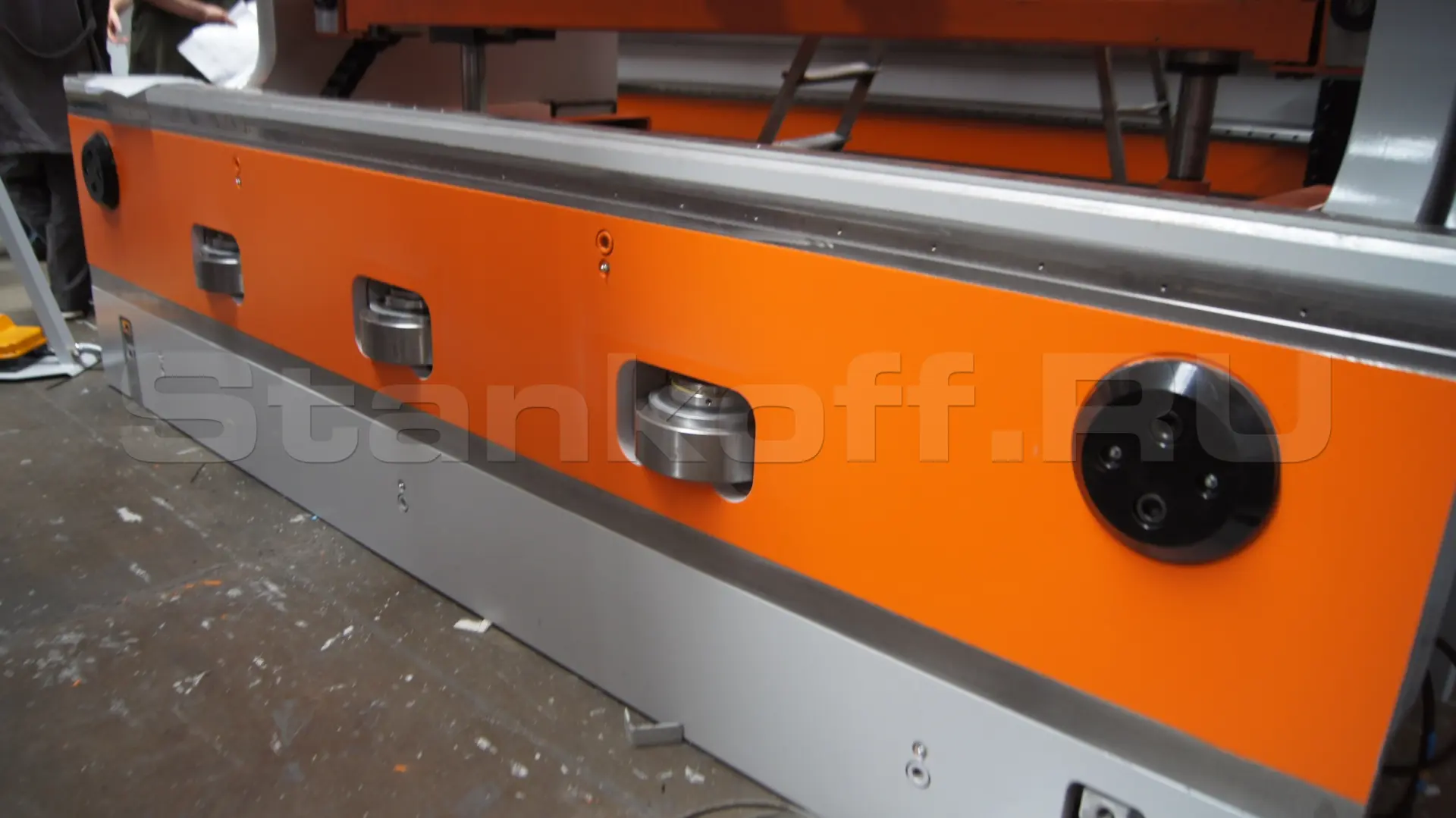

Система компенсации прогиба (бомбирование)- моторизированная;
Передвижная консоль с двумя педалями, позволяет работать, как в одиночном так и в повторяющемся цикле;
Задняя и боковые зоны пресса оснащены защитным световым барьером;
Лазерная защита рук оператора.

Дополнительная комплектация:

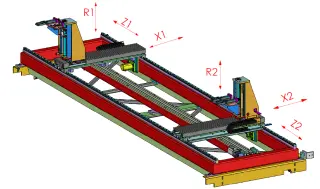

Оси заднего упора управляемые от ЧПУ X1_X2; Z1_Z2, R1_R2;
Контроллер Delem ER70 5 осей;
Контроллер Cybelec ModEva PAC Touch 7 осей;
Контроллер ER90Plus 3D;
Дополнительные пальцы заднего упора;
Подогрев или охлаждение масла;
Параметры пресса по запросу;
Пуансоны и матрицы специальных размеров и форм;
Система крепления WILA;
Инструментальный шкаф;
Автоматическая смазка направляющих;

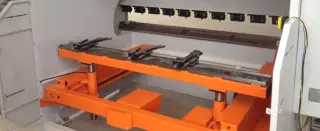

Автоматические поддержки сопровождения листа AP3/AP4;
Установка контроллера или электрошкафа с левой стороны;
Пневматическая или гидравлическая система зажима пуансонов.

Контроллер DELEM DA-58T 2D графика

Серия контроллеров DA-50T нового поколения предлагает самое легкое программирование, основанное на графическом пользовательском интерфейсе Delem.

DA-58T представляет собой современное комплексное решение для графического управления 2D для гибочных гидравлических прессов. Его 15-дюймовый цветной TFT с высоким разрешением, с технологией multi-touch промышленного класса, обеспечивает доступ к проверенному пользовательскому интерфейсу Delem, который позволяет осуществлять прямую взаимосвязь между программным обеспечением и фактическим производством.

Регулировка машины и тестовые изгибы сводятся к минимуму с помощью быстрой и легкой последовательности работы с имитированием гибов. Программы с ЧПУ генерируются одним нажатием.

Можно сразу выполнять первый гиб, так как все перемещения осей вычисляются, а последовательность изгиба моделируется машиной и инструментами реального масштаба.

Режим симуляции DA-58T помогает оператору графически имитировать процесс изгиба продукта. Стандартными функциями управления станком являются Y1-Y2 и ось X. В качестве оси R или Z можно использовать вторую заднюю ось. Кроме того, контроль над прогибом является стандартным.

Внешний вид контроллера DELEM DA-58T:

Функции DA-58T:

2D-графическое программирование на сенсорном экране;
15-дюймовый цветной TFT-дисплей с высоким разрешением;
Расчет последовательности гиба;
Управление бомбированием;
Управление сервомотором и преобразователем частоты;
Расширенные алгоритмы управления осью Y;
USB, периферийное взаимодействие;
Автономное программное обеспечение Profile-58TL.

В чем отличия в комплектации:

Размерность модельного ряда, геометрия и скорость от POWER BEND;
Моторизированная компенсация прогибаилазерная защита рукоператораотSPEED BEND;
И немного индивидуальных функций, не пересекающихся не с одной из линеек;
2-х осевой задний упор: оси контролируемые от ЧПУ -X;R;
Контроллеры в стандарте на выбор:DELEMDA-58T 2D графика, сенсорный экранилиPC-MODEVA 2D + автономное ПО или CYBELECMODEVAPAC 2D.

Характеристики

Усилие, тонн	100
Длина гиба, мм	3100
Расстояние между колоннами, мм	2600
Глубина зева, мм	410
Максимальное раскрытие, мм	530
Макс. ход по оси X, мм	800
Макс. ход по оси R, мм	250
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	200
Макс. скорость перемещений по оси X, мм/с	230
Макс. скорость перемещений по оси R, мм/с	350
Передние поддержка листа, шт	2
Задний упор, шт	2
Объем масла, л	150
Ход траверсы, мм	275
Рабочая скорость, мм/с	9,5
Скорость возврата, мм/с	155
Макс. мощность двигателя, кВт (л.с.)	7,5

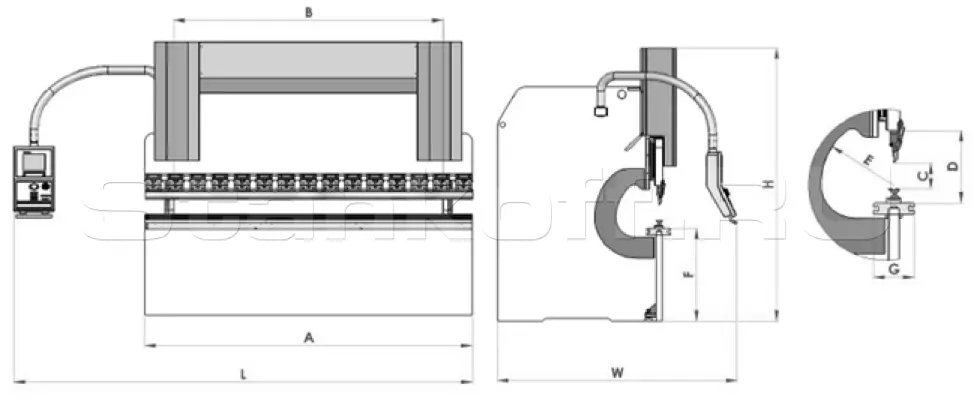

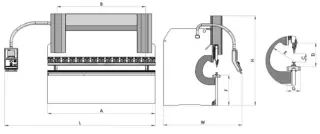

Габаритные параметры
Габаритные размеры станка, мм	4250 × 2800 × 1950
Вес, кг	7450

Калькулятор усилия гибки

Расчёт для станка Power Bend FALCON 3100/100: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
