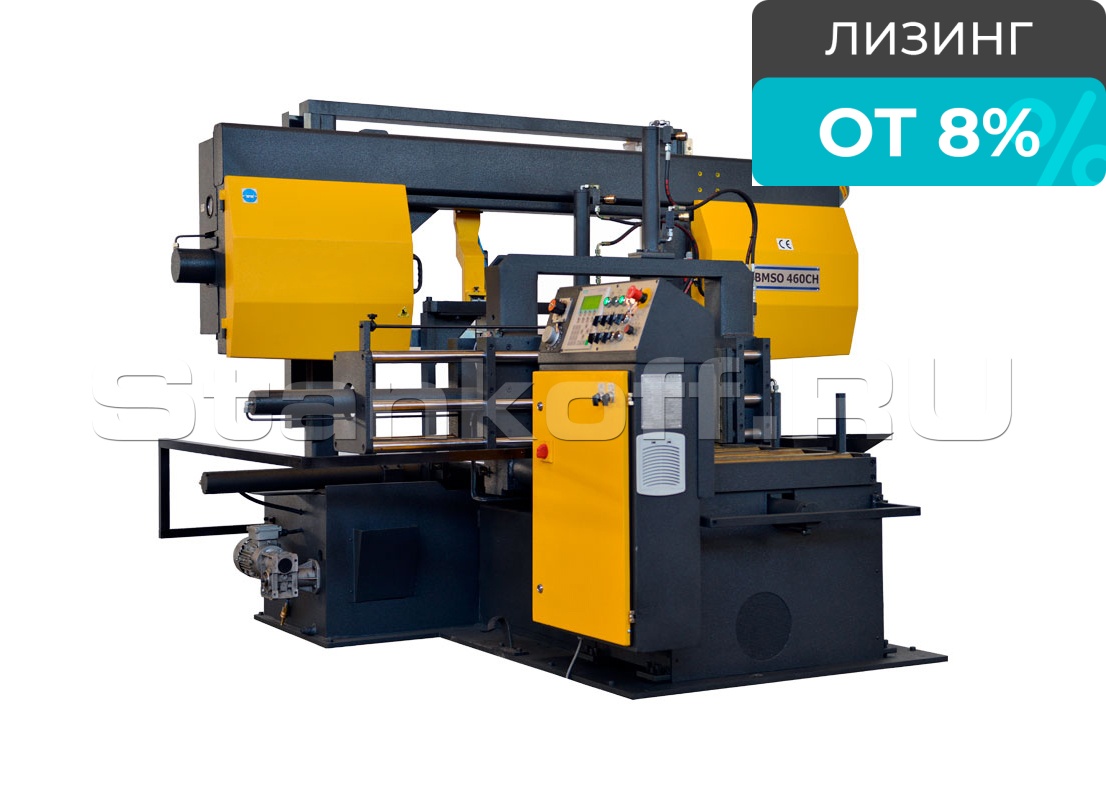

Ленточнопильный станок BMSO 460 СH NC
/ 10
Краткие характеристики
Артикул
BMSO 460 СH NC
| Длина | 3000 мм |
| Ширина | 2100 мм |
| Высота | 2100 мм |
| Длина пильного полотна | 5200 мм |
| Размеры ленточного полотна | 5200х41х1,3 мм |
| Резка трубы под 90° | 460 мм |
| Резка прямоугольного профиля под 90° | 610х460 мм |
| Рабочая скорость | 20-100 м/мин |
| Высота рабочей поверхности | 645 мм |
| Привод подачи СОЖ | 0,12 кВт |
| Мощность гидронасоса | 1.1 кВт |
| Конвейер для удаления стружки | 0.25 кВт |
Модели серии
Все товары
BMSO 230
BMSO 280
BMSO 320
BMSO 440
BMSO 230E
BMSO 325C
BMSO 320 E
BMSO 320 GH
BMSO 350 GA
BMSO 360 С
BMSO 460 С
BMSO 560 С
BMSO 820 С
BMSO 320 H NC
BMSO 320 GH NC
BMSO 320 LH NC
BMSO 325 CH NC
BMSO 330 CH NC
BMSO 330 CS NC
BMSO 650 CH NC
BMSO 320 GLH NC
BMSO 325 CGH NC
BMSO 360 CGH NC
BMSO 360 СH NC
BMSO 440 CGH NC
BMSO 540 CGS NC
BMSO 560 СH NC
BMSO 560 СS NC
BMSO–440 CGS NC
Конструктив
Промышленный автоматический ленточнопильный станок двухколонного типа подходит для распила заготовок со сплошным сечением, цельнометаллических балок и других массивных металлических изделий. Станок оснащен программным контроллером управления с памятью на 10 программ резки и модифицированной панелью с удобным расположением элементов управления. В зависимости от комплектации в системе управления могут применяться контроллеры и сервоприводы OMRON (Япония) или контроллеры DELTA Electronics (Тайвань), используемые в промышленной автоматизации. Модель оснащена гидроцилиндром подъема пильной рамы, двойными гидравлическими зажимными тисками и плавной регулировкой хода пильного полотна. Процесс резки выполняется с возможностью поворота механизма под разными углами, что расширяет диапазон выполняемых операций. Натяжение ленточного полотна осуществляется вручную.
Максимальные размеры заготовок
| Сечение | Труба, мм | Квадрат, мм | Прямоугольник, мм |
| 90° | 460 | 460×460 | 550×460 |
Особенности станка
- Полностью автоматический ленточнопильный станок с NC-управлением для резки толстостенных профилей и твердых материалов:
- Жесткая моноблочная пильная рама с гидравлическим вертикальным перемещением и линейной направляющей;
- Подача заготовки за один перехват составляет 500 мм с точностью до 0,3 мм;
- Длина детали и количество резов задаются через ПЛК с возможностью сохранения до 30 программ;
- Скорость движения ленточного полотна плавно регулируется в диапазоне 20–120 м/мин;
- Гидравлико-механическая система обеспечивает натяжение ленточного полотна;
- При обрыве ленточного полотна станок автоматически отключается;
- Положение ползуна точно контролируется по магнитной линейке;
- Давление резания регулируется с учетом свойств обрабатываемого материала;
- Пильная рама имеет ускоренный ход и автоматически переходит на рабочую подачу по сигналу фотодатчика;
- Автоматическая подача заготовки синхронизирована с гидравлическим зажимом горизонтальных тисков;
- Твердосплавные направляющие ленточного полотна повышают стабильность и ресурс работы;
- Предусмотрена автоматическая защита от обрыва ленточного полотна;
- Щетка с приводом от рабочего колеса очищает полотно от стружки.
Комплектация
- Панель управления;
- Гидромеханическое натяжение полотна;
- Гидравлические тиски;
- Гидравлический верхний прижим;
- Подвижная зажимная опора;
- Рольганг 1,2 м;
- Усиленный редуктор;
- Регулировка давления;
- Оптический датчик высоты;
- Упор для заготовки;
- Насос СОЖ;
- Линейные направляющие станочного типа;
- Концевой выключатель;
- Щетка для полотна;
- Датчик обрыва и проскальзывания полотна;
- LED светильник;
- Пистолет для смыва стружки.

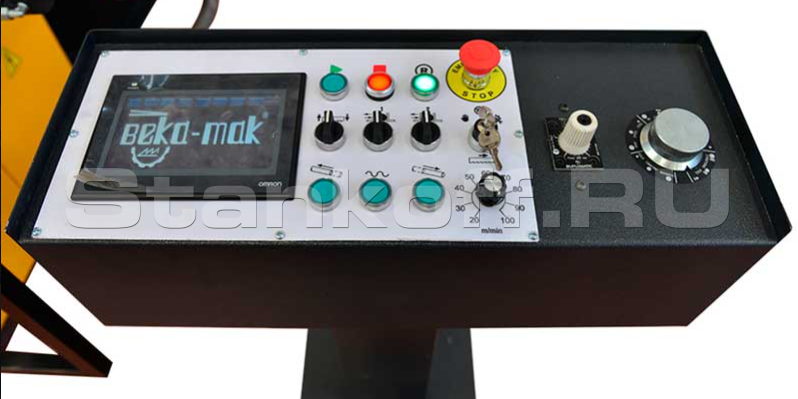

Контроллер OMRON(Япония)

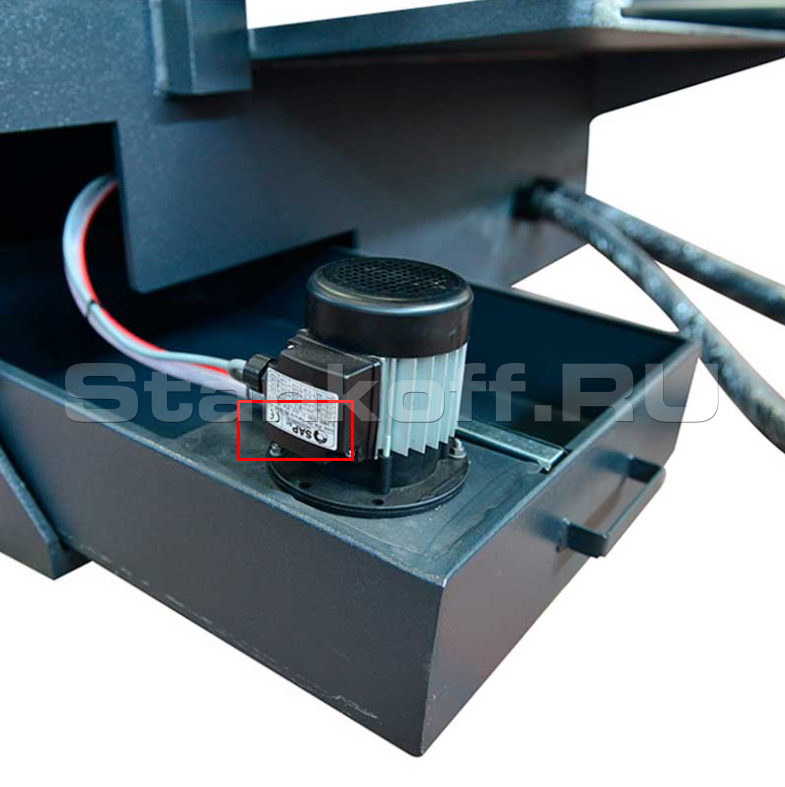

Насос СОЖ SAP (Италия), серия PA

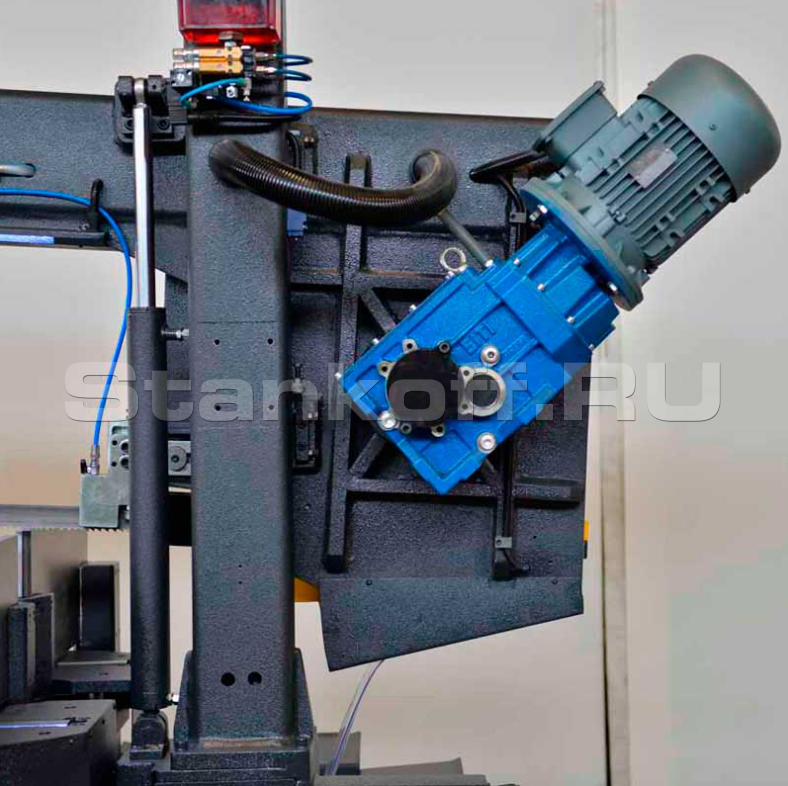

Усиленные промышленные редукторы SITI(Италия)

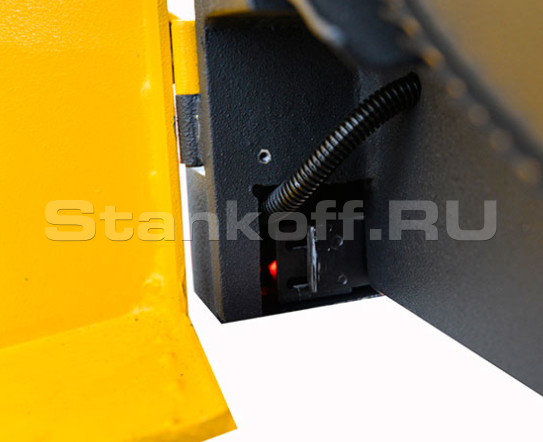

Оптический датчик обрыва полотна
Доп. опция
Характеристики
| Длина | 3000 мм |
| Ширина | 2100 мм |
| Высота | 2100 мм |
| Длина пильного полотна | 5200 мм |
| Размеры ленточного полотна | 5200х41х1,3 мм |
| Резка трубы под 90° | 460 мм |
| Резка прямоугольного профиля под 90° | 610х460 мм |
| Рабочая скорость | 20-100 м/мин |
| Высота рабочей поверхности | 645 мм |
| Привод подачи СОЖ | 0,12 кВт |
| Мощность гидронасоса | 1.1 кВт |
| Конвейер для удаления стружки | 0.25 кВт |
