4-осевой фрезерный станок с ЧПУ с наклоняемым шпинделем NK-1325А-45

Name: 4-осевой фрезерный станок с ЧПУ с наклоняемым шпинделем NK-1325А-45
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул NK-1325А-45

Ход шпинделя по оси X, мм	1300
Ход шпинделя по оси Y, мм	2500
Ход шпинделя по оси Z, мм	400
Размер рабочего стола, мм	1440х3040
Точность обработки, мм	±0,025
Точность позиционирования, мм	±0,05
Рабочий стол	Комбинированный (вакуум + механика)
Смена инструмента	автомат
Максимальная скорость перемещения шпинделя, м/мин	20
Максимальная скорость гравирования, м/мин	8
Мощность шпинделя, кВт	7,5
Частота вращения шпинделя, об/мин	0-24 000
Напряжение	380V, 50Hz/60Hz
Рабочие команды	HPGL、G коды
Габариты, мм	3400х2050х2700
Вес, кг	1520

Все характеристики

Конструктив

Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве, декорировании, создания моделей. Станок с ручной сменой инструмента используется в основном для обработки дерева.

База станка

В основе станка - жесткая стальная рамная конструкция.
Сегментный рабочий стол 1300 х 2500 мм
Поворотный шпиндель до 90°, 7,5(9) кВт, XWHD
Автоматическая смена инструмента. 8 инструментов
Система управления Syntec
Сервоприводы
Водокольцевой вакуумный насос 5,5 кВт
Централизованная система смазки

Особенности конструкции

Поворотный высокооборотный шпиндель 24000об/мин. 7.5(9)кВт WHD.

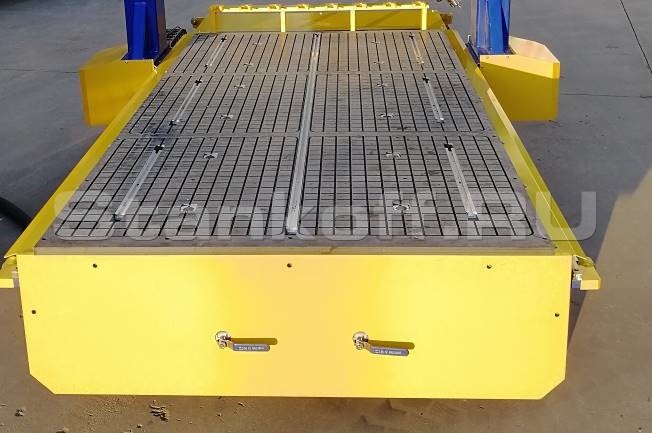

Комбинированный рабочий стол с
2-мя зонами вакуумирования и ручном управлением.

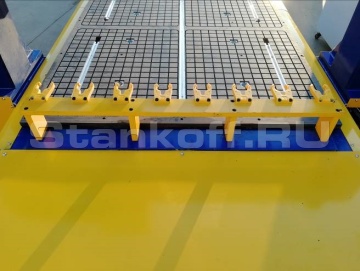

Линейная смена инструмента. Магазин на 8 патронов.

Плоские направляющие PMI по Х, Y.

Шарико-винтовая пара для перемещения по оси Z.

Косозубая передача шестерня-рейка на приводах по оси Х и Y

Калибратор
Станок скомплектован калибратором для автоматизации при выставлении высоты инструмента.

Отдельно стоящий шкаф управления исключает передачу вибрации при работе станка что гарантирует стабильную работу электроники.

Пульт тонкой настройки.

Драйверы SERVO.

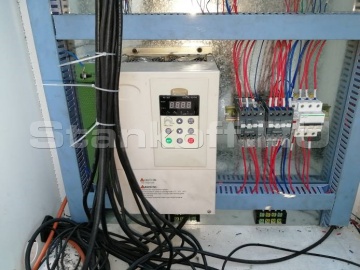

Частотный преобразователь. Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает дости-жение максимального момента на валу двигателя и возможность прямого управ-ления этим моментом.

Вакуумный водоциркуляционный насос.

Получаемые изделия

Характеристики

Ход шпинделя по оси X, мм	1300
Ход шпинделя по оси Y, мм	2500
Ход шпинделя по оси Z, мм	400
Размер рабочего стола, мм	1440х3040
Точность обработки, мм	±0,025
Точность позиционирования, мм	±0,05
Рабочий стол	Комбинированный (вакуум + механика)
Смена инструмента	автомат
Максимальная скорость перемещения шпинделя, м/мин	20
Максимальная скорость гравирования, м/мин	8
Мощность шпинделя, кВт	7,5
Частота вращения шпинделя, об/мин	0-24 000
Напряжение	380V, 50Hz/60Hz
Рабочие команды	HPGL、G коды
Габариты, мм	3400х2050х2700
Вес, кг	1520
