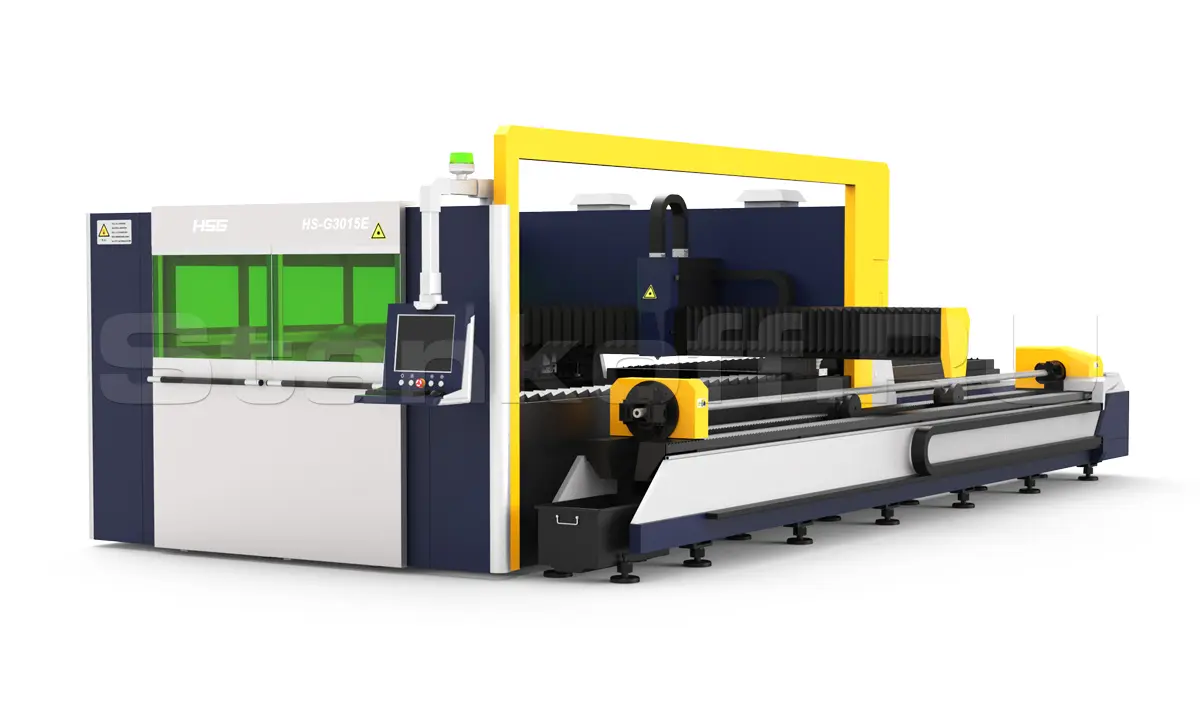

Волоконный лазерный резак для листовых металлов и труб до d-325 мм HS-G3015E-35Q/3000 Raycus

Name: Волоконный лазерный резак для листовых металлов и труб до d-325 мм HS-G3015E-35Q/3000 Raycus
Brand: HSG
Rating: 5 (1 reviews)

/ 4

Сравнить Вопросы

HSG (Китай)

Краткие характеристики

Артикул: HS-G3015E-35Q/3000 Raycus
Мощность лазера, Вт: 3000
Источник излучения: Raycus
Длина волн, Нм: 1065
Срок службы лазерного источника, моточасов: 100000
Толщина нерж. сталь, мм: 10

Все характеристики

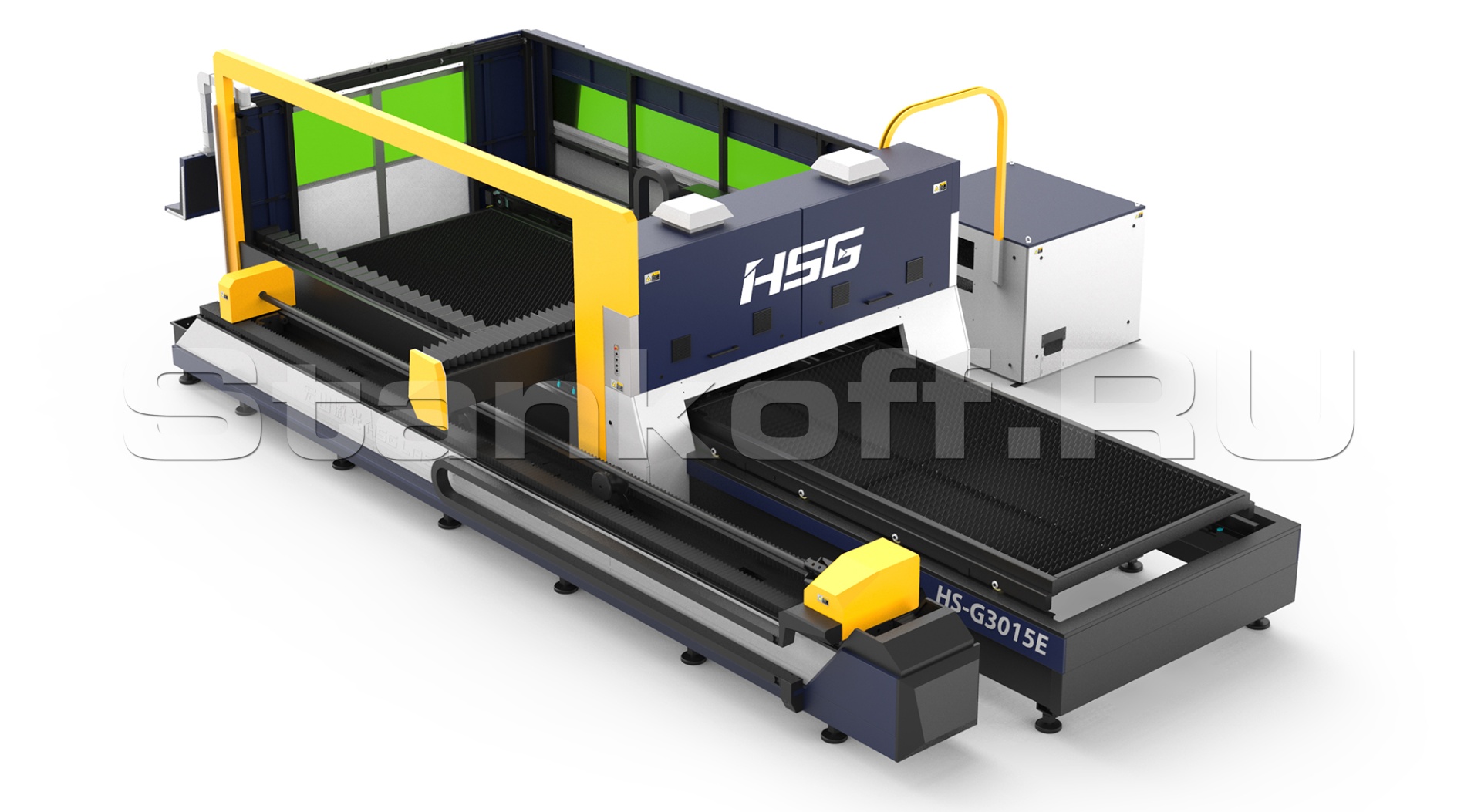

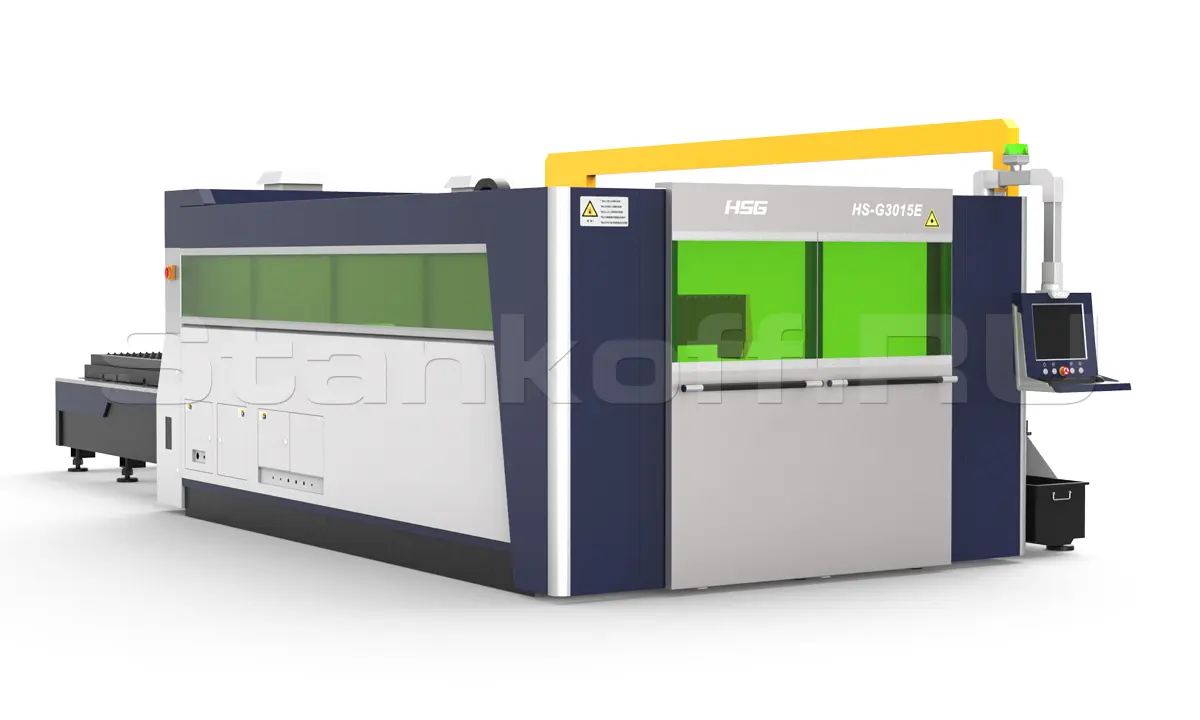

Конструктив

Станки сконструированы для обработки листовых металлов с максимальным размером до 3000х1500 мм и труб диаметром до 325 мм длиной до 6000 мм. Оснащены защитной кабиной. Конструкция основной части станка для резки листового металла основана на конструкции модели HS-G3015C. Конструкция и принцип работы труборезной части разработаны для максимальной точности резки.

Преимущества

Расположение зажима для труб. Передний патрон изготовлен с применением специального алюминиевого сплава, уменьшающего вращательную инерцию. Для синхронизации вращения переднего и заднего патронов используется двухсторонний привод. Труба подается через задний патрон и через систему загрузки трубы продвигается вперед к переднему патрону, пока не достигнет зоны резания. Передний и задний патроны трубореза пневматические для более быстрой и легкой загрузки.
Оборудованы профессиональной системой ЧПУ FScut. Станки управляются двумя программами: CypCut - для 2D резки и CypCut для резки труб. Исходные данные импортируются в наиболее распространенном формате .DXF и могут быть созданы во многих популярных программах.
Верхний и нижний сменные столы. Сокращенное время смены столов.
Стабильность резки - машина не трясется в процессе резки.
Удобство работы. Функция автоматической коррекции сдвигов, функция автоматической центрации труб. Очень продуманная, удобная и практичная система.
В дополнение к резке листового металла, станок может широко применяться в промышленности для резки труб:круглых, овальных, прямоугольных, овальных, расширяющихся и тд. Наибольший диаметр круглых труб может достигать 325 мм, квадратных труб 230х230 мм.
При производстве станины сперва происходит ее подогрев до температуры 600°C и последующее постепенное охлаждение согласно заранее определенной схеме в течение 24 часов в охлаждающей камере. Дальнейшая обработка производится на специальном фрезерном станке длиной 8 метров. Все сварные швы выполняются исключительно в атмосфере защитных газов. Данная процедура гарантирует отсутствие механических деформаций на протяжении длительного времени. Зубчатая рейка и направляющие имеют защиту от перемещений при отсутствии масла и от попадания пыли, что увеличивает срок службы элементов передачи и обеспечивает точность перемещений в процессе резки.

Комплектация

Название	Количество, шт.	Производитель
Высокоточная режущая головка	1	WSX (Китай)
Зубчатая рейка (область листовой обработки)	3	Alpha (Германия)
Редуктор и шестерня (область листовой обработки)	3	Alpha (Германия)
Зубчатая передача шестерня-рейка (труборез)	1	YYC (Тайвань)
Редуктор (труборез)	3	Shimpo (Япония)
Высокоскоростные сервоприводы	7	Panasonic (Япония)
Высокоточные направляющие	4	HIWIN/PMI/TBI (Тайвань)
Шарико-винтовая пара	1	TBI (Тайвань)
Система ЧПУ	1	CypCut (Китай)
Промышленный компьютер	1	Lenovo
Электрические элементы		Schneider (Франция)
Пневматические элементы		SMC (Япония)/ Rextoth (Германия) / CKD (США)

Особенности конструкции

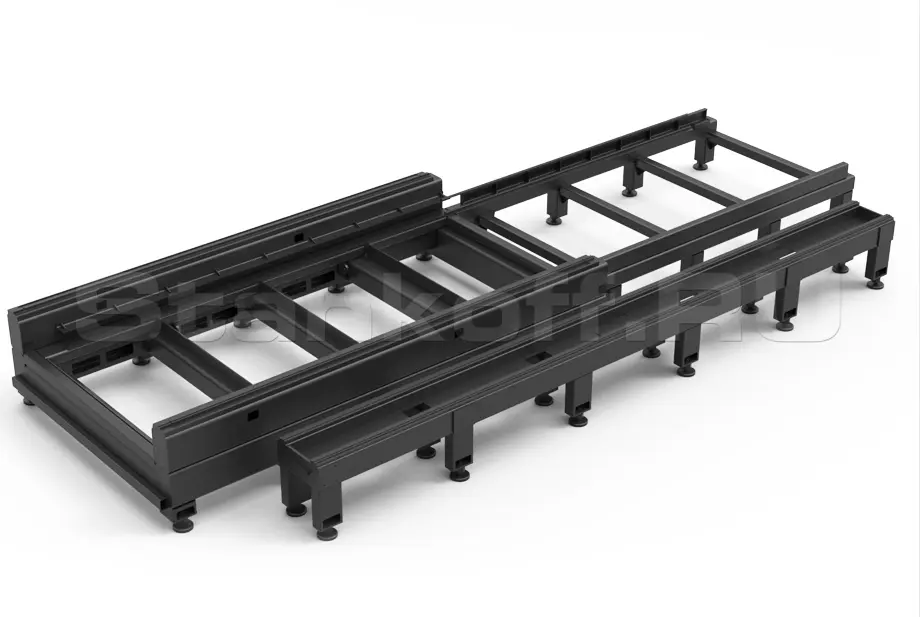

Станина

Станина со сменными столами. При производстве станины сперва происходит ее подогрев до температуры 600°C и последующее постепенное охлаждение согласно заранее определенной схеме в течение 24 часов в охлаждающей камере. Дальнейшая обработка производится на специальном фрезерном станке длиной 8 метров. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.

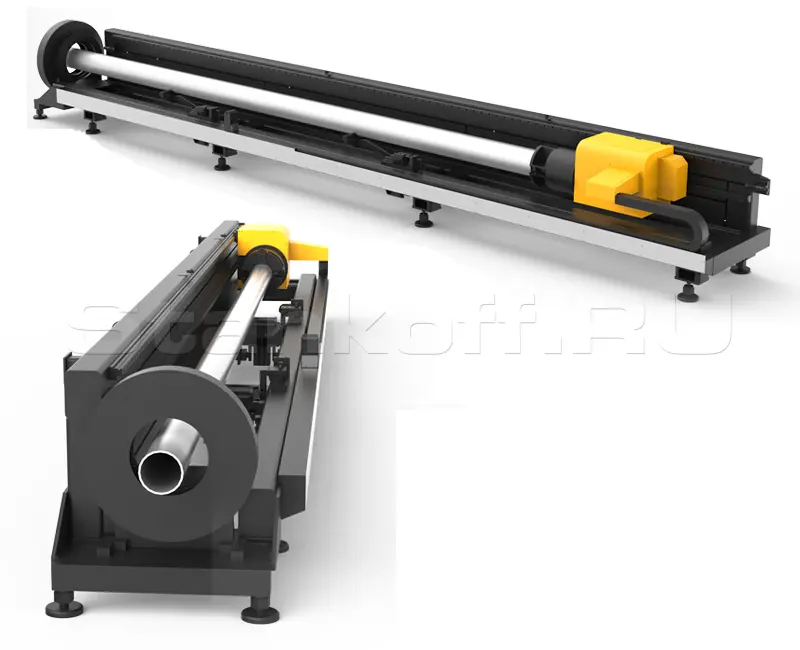

Пневматические передние и задние патроны

Передний и задний патроны труборезного механизма пневматические для более быстрой и легкой загрузки. Для синхронизации вращения переднего и заднего патронов используется двухсторонний привод.

Литой алюминиевый портал

Высокопрочный портал 3-го поколения из алюминиевого сплава характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

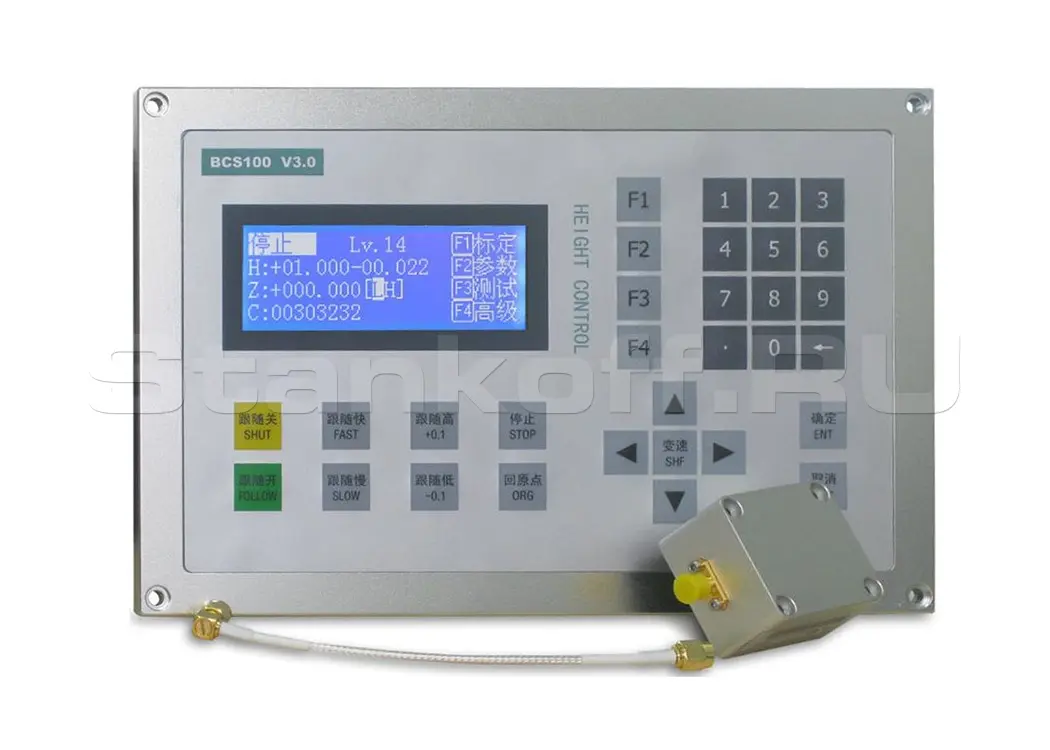

Режущая головка с автофокусом

Бренд №1 в Китае. При производстве используются немецкие технологии. Регулировка луча осуществляется коллиматорной линзой в плоскости XY. Фокусное расстояние устанавливается фокусной линзой путем поворота лимба. Полностью герметичная конструкция лазерной головки предотвращает загрязнение пылью оптической части.
Автофокус устанавливается опционально.

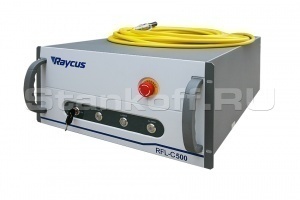

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов. Длина волны 1065 нм.

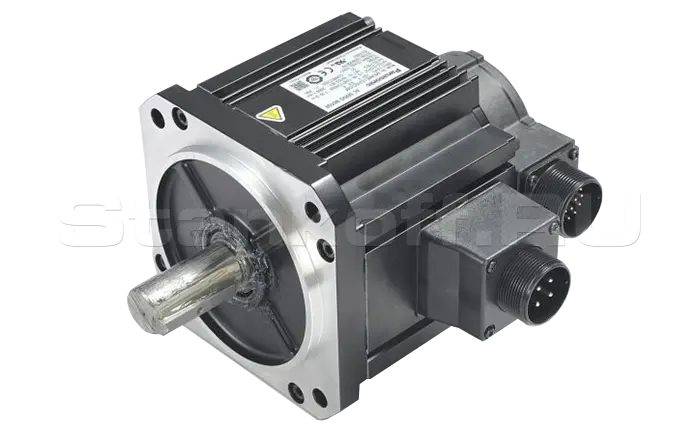

Сервоприводы Panasonic

За скорость станка отвечают мощные сервоприводы Panasonic (Япония). Чем выше мощность сервоприводов, тем короче срок окупаемости станка, так как от данной мощности зависит производительность станка.

Японские редукторы Shimpo

Позволяют значительно улучшить показатели оборудования, реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода, получить гораздо более высокий КПД, облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики.

Немецкие редукторы Alpha

За точность работы станка отвечают скоростные планетарные редукторы Alpha (Германия). Бренд производитель редукторов №1 в мире. Гарантированный срок службы 6 лет. Редукторы Alpha используются на таких станках, как Trumpf.

Зубчатая рейка Alpha

Линейные системы Wittenstein Alpha рассчитаны на применение в областях с высокими и очень высокими требованиями к плавности хода, точности позиционирования и усилии подачи, гарантируют максимальную удельную мощность привода и наивысшую общую линейную жесткость. Достигается максимально высокая точность.

Зубчатая рейка и шестерни YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Автоматическая система смазки

В станке предусмотрена автоматическая система смазки зубчатой передачи. Подача смазки происходит автоматически.

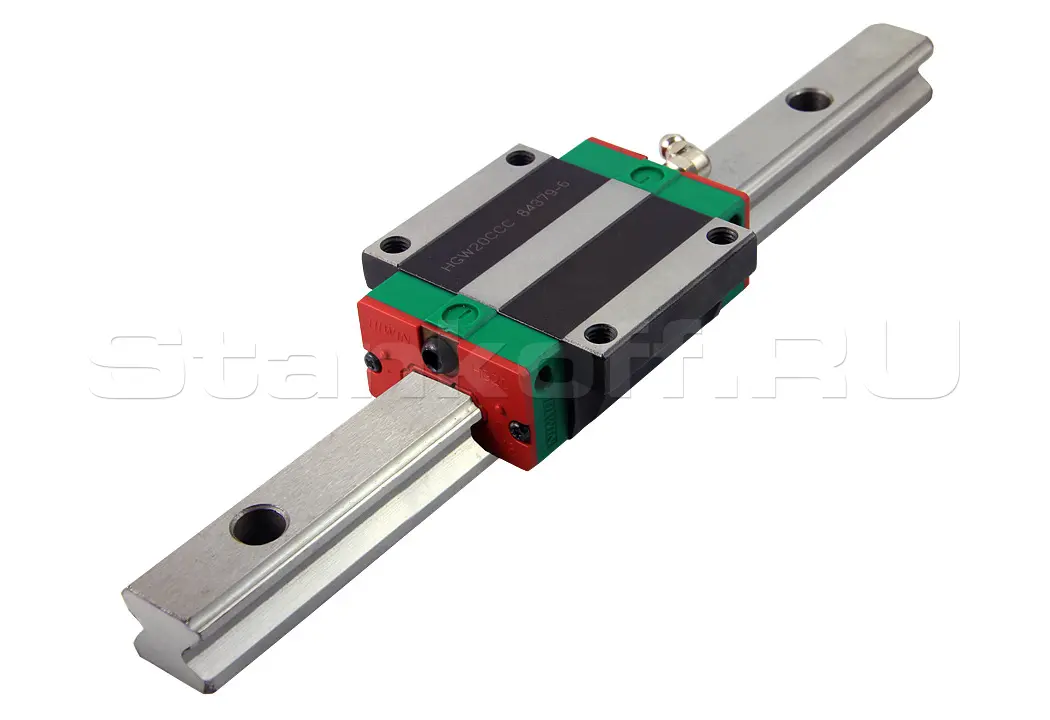

Высокоточные направляющие HIWIN/PMI/TBI

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Водяной чиллер

Чиллер обеспечивает охлаждение лазерного источника и лазерной головы с автоматическим поддержанием температуры в заданном эксплуатационном диапазоне.

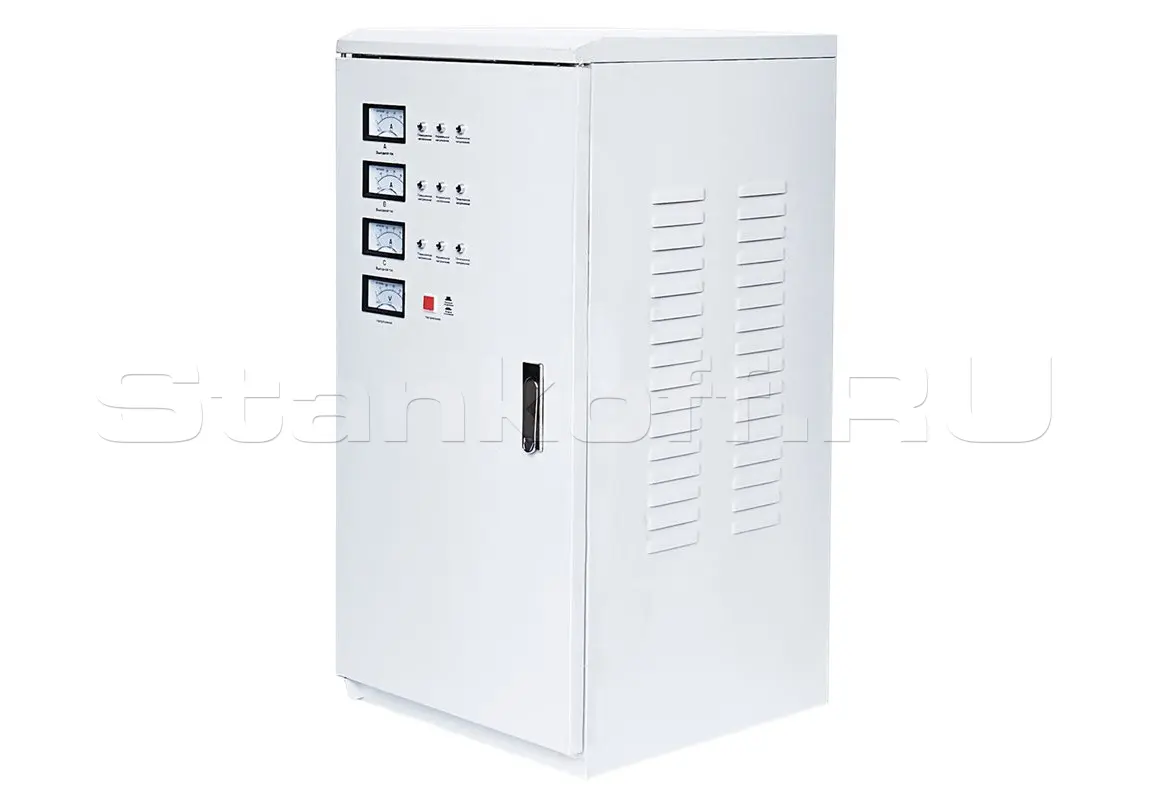

Стабилизатор напряжения

Выполняет функцию защиты станка от перепадов напряжения, исключая выход лазерного источника из строя или выдачу им не той мощности луча. Необходим, так как самой главной причиной всех проблем с настройками параметров реза является стабильное напряжение. Гарантирует стабильность лазерного луча.

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Система управления CypCut

1 - автоматическая расстановка точек входа лазера.
2 - настройки векторов для резки.
3 - Установка очереди реза.
4 - Управление головой лазера и самим лазером.
Импорт файлов.
Основные форматы DFX, PLT, AI и G-code
LXD - это родной формат программы.

Требования к условиям работы

Электричество	Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2%
Вспомогательный газ	Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9%
Прибор для сжатия воздуха	Давление 14 бар Объем 1 м³
Листовой металл	Однородный, ровный и чистый

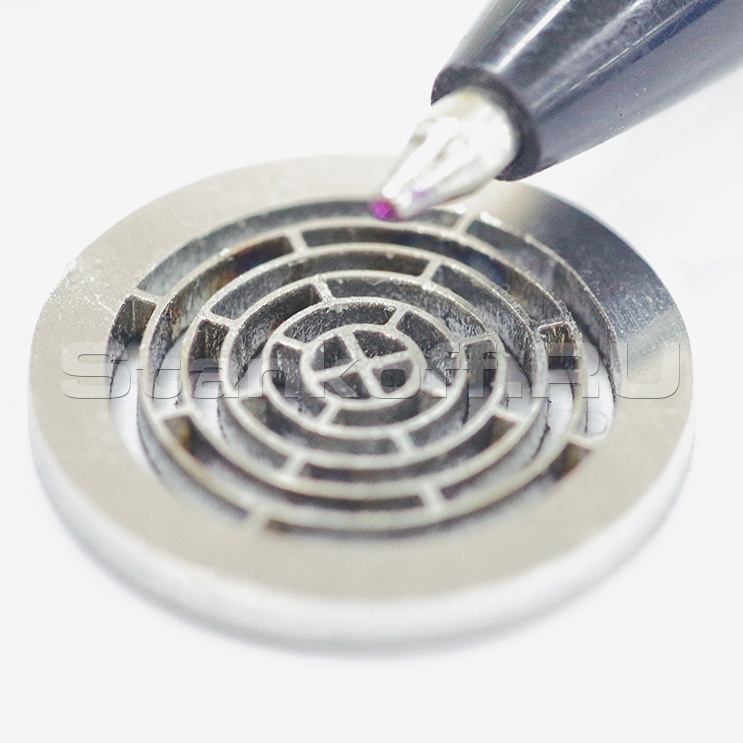

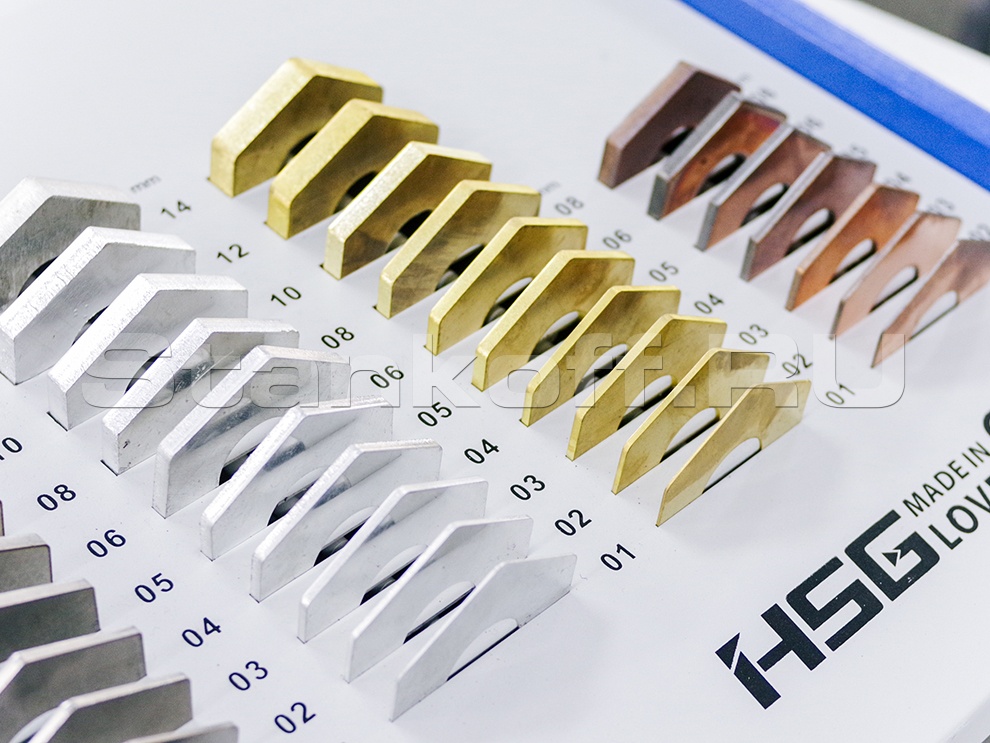

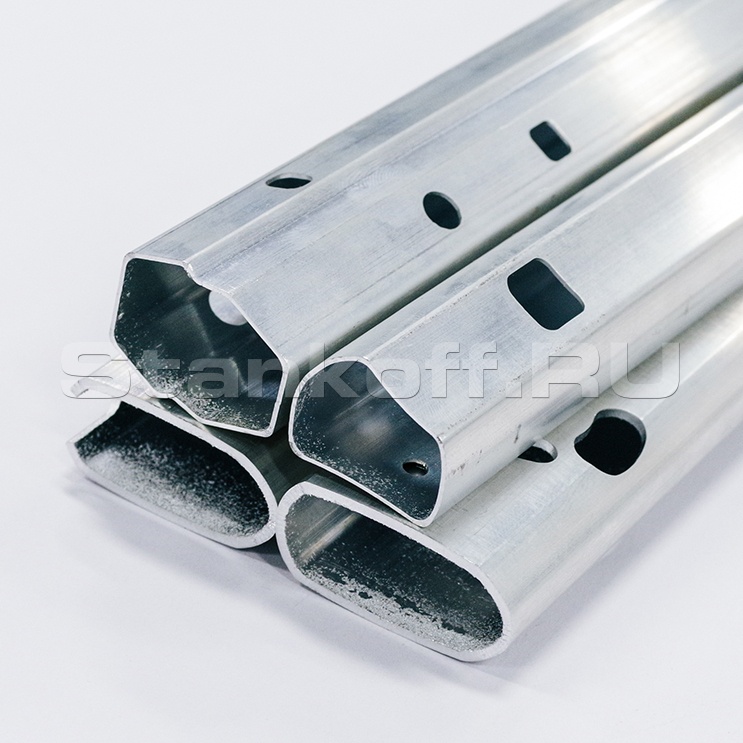

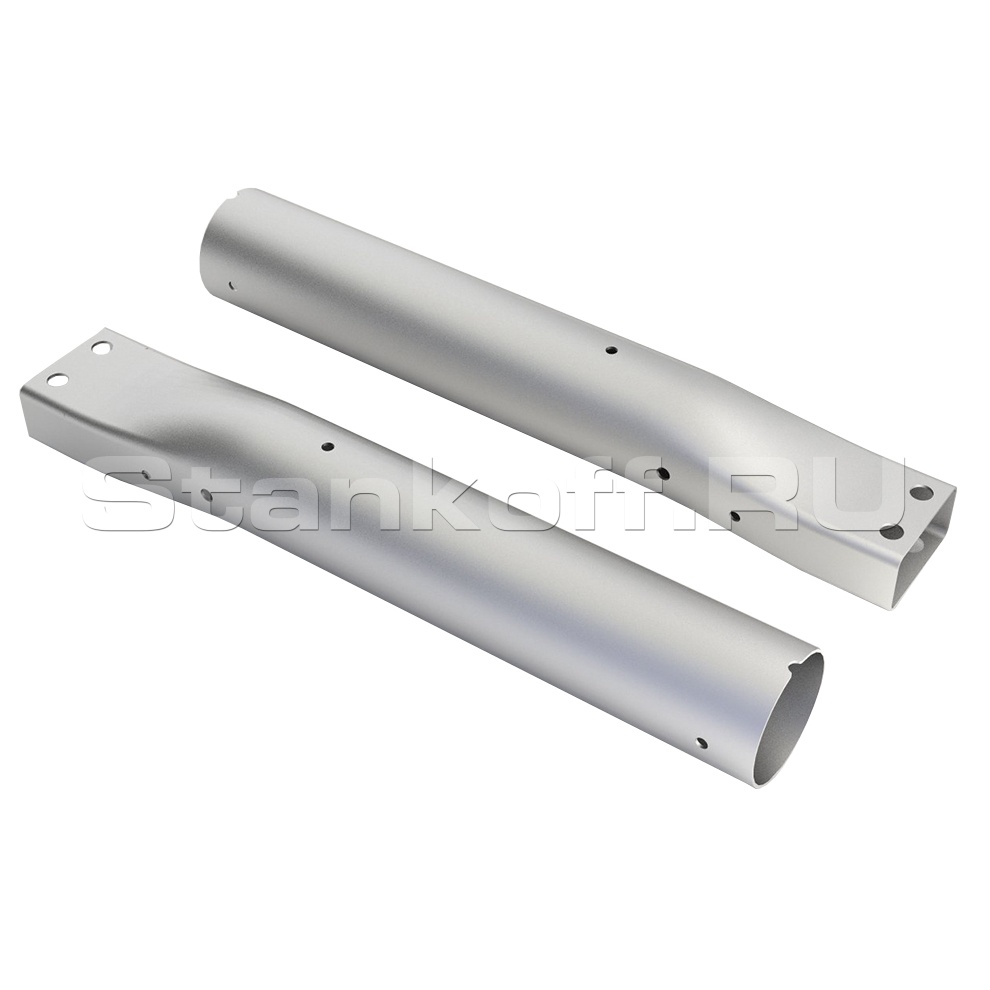

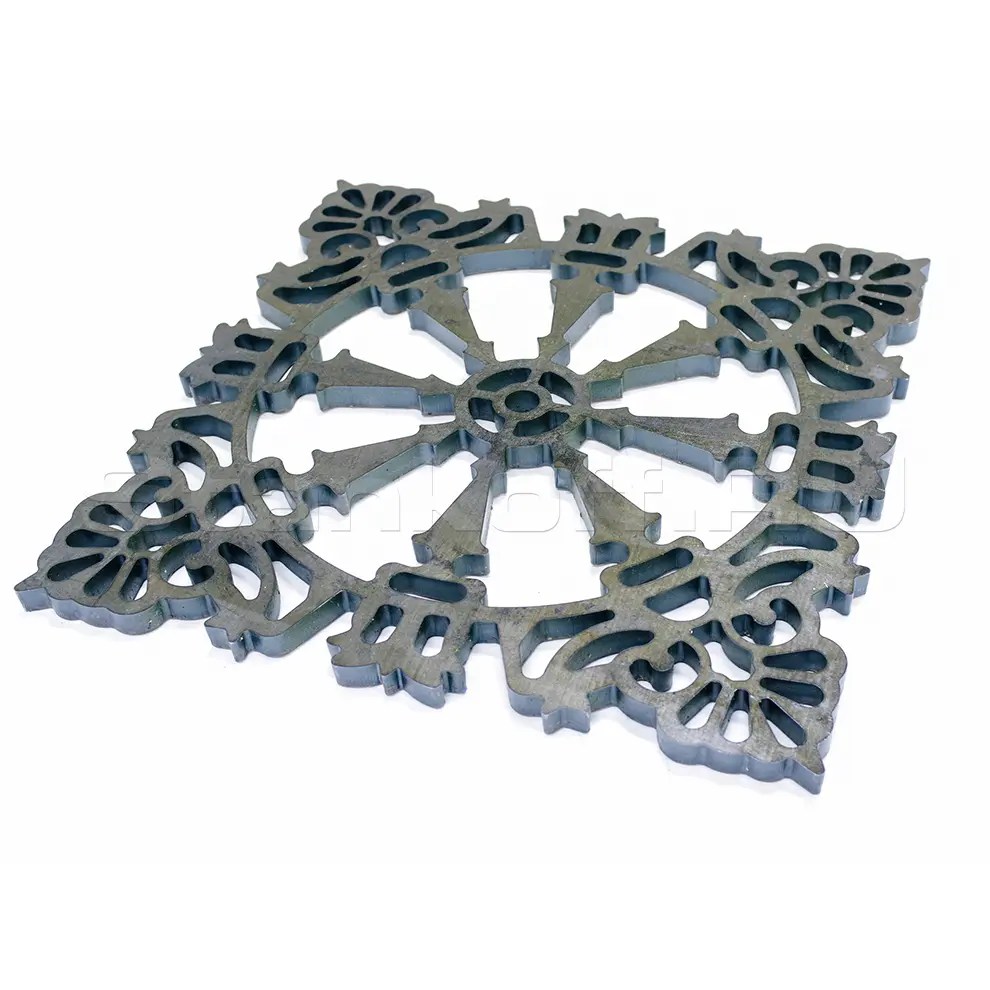

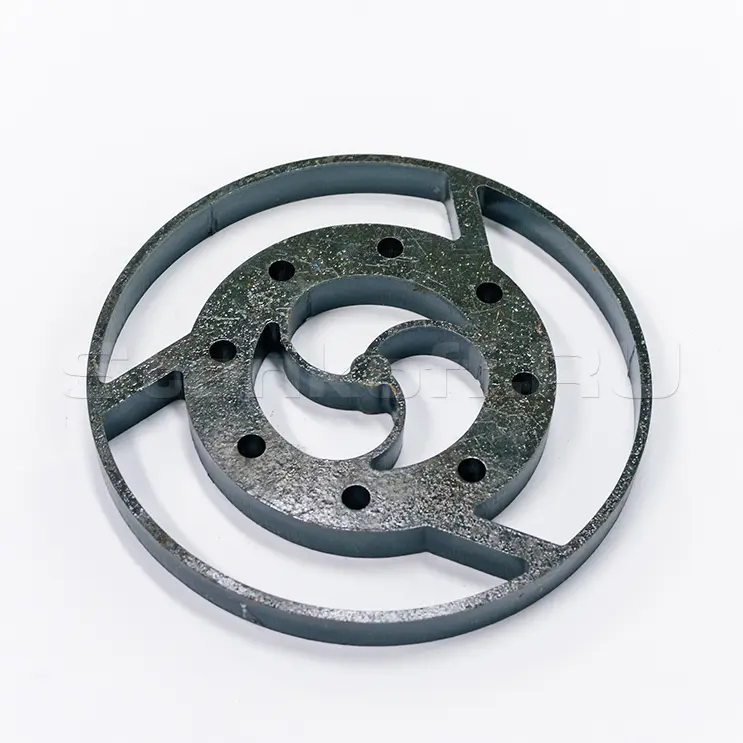

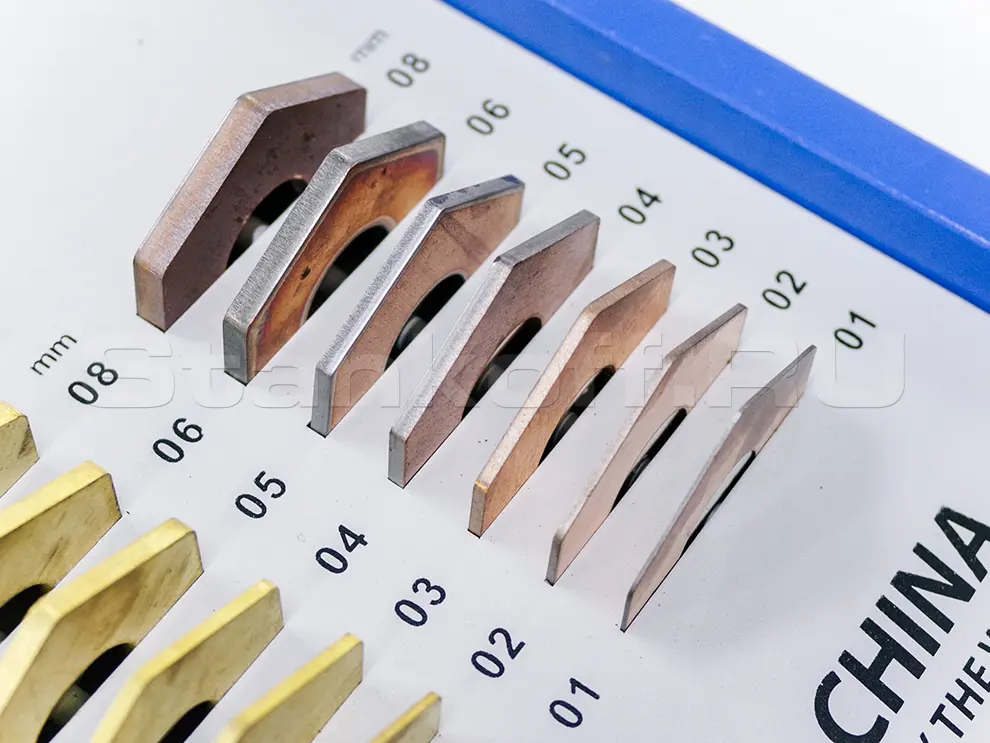

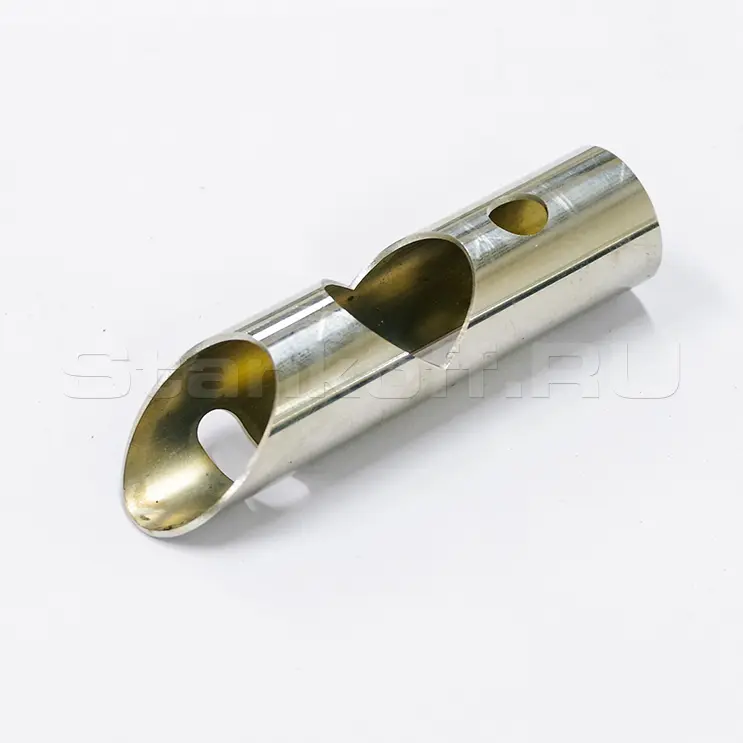

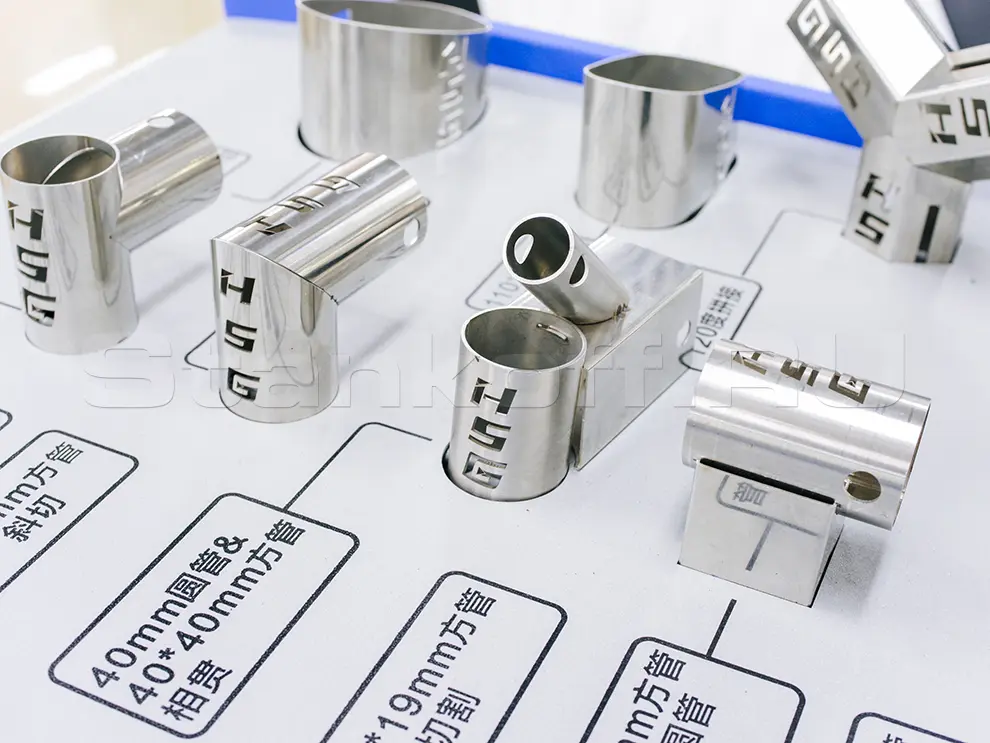

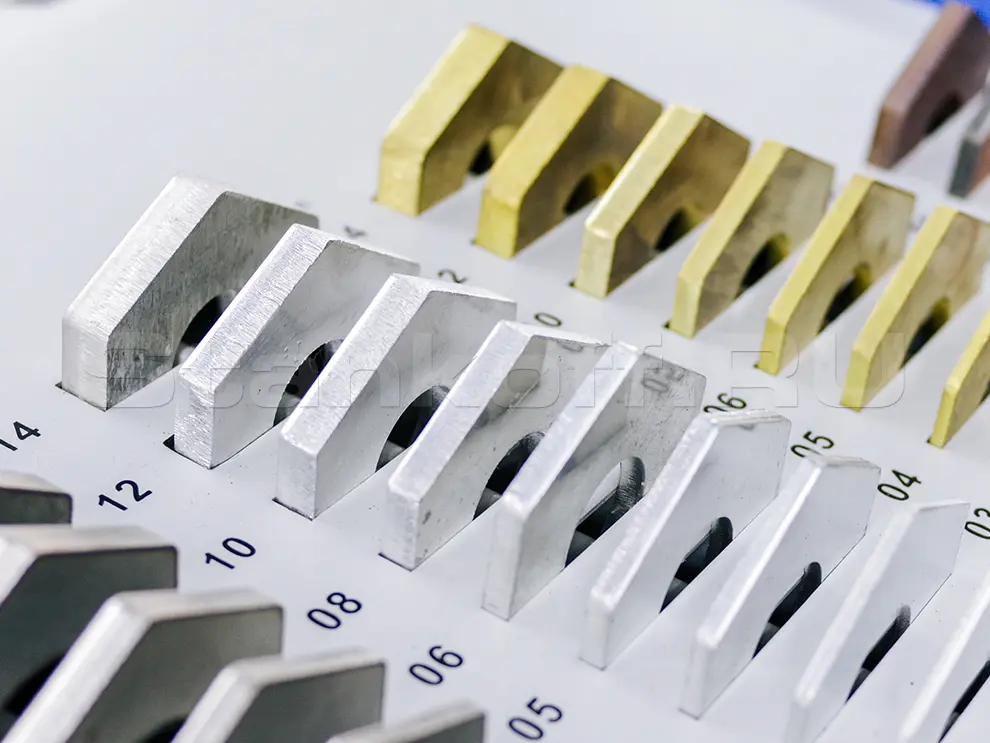

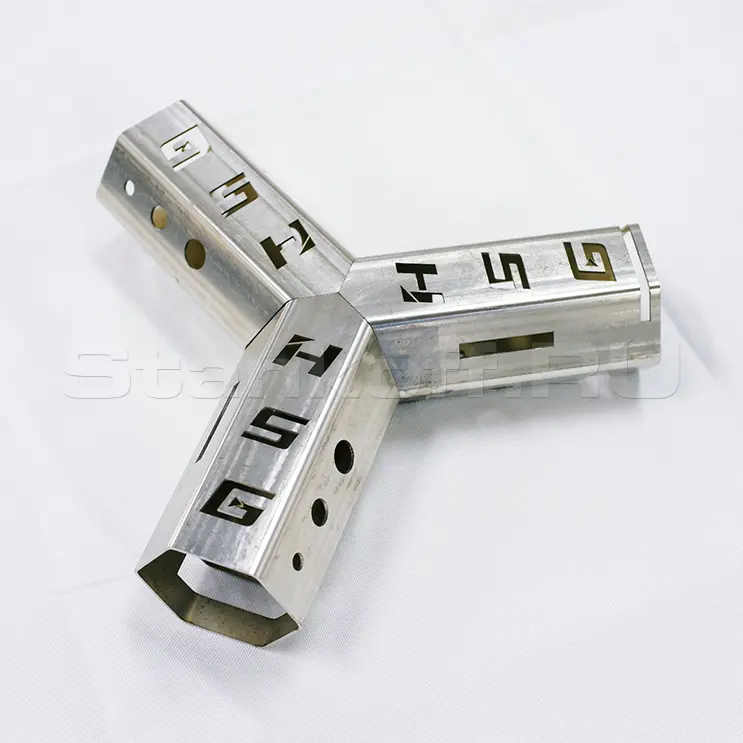

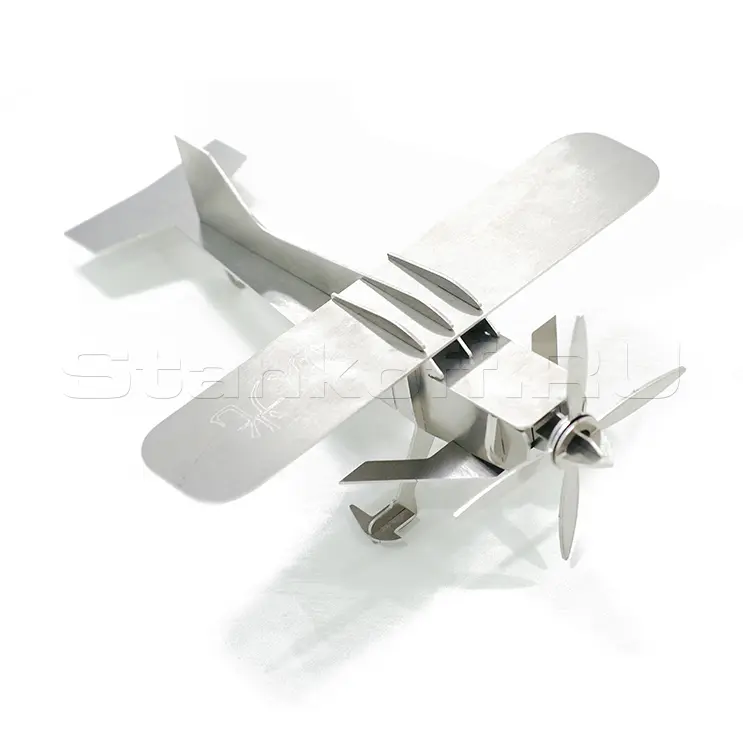

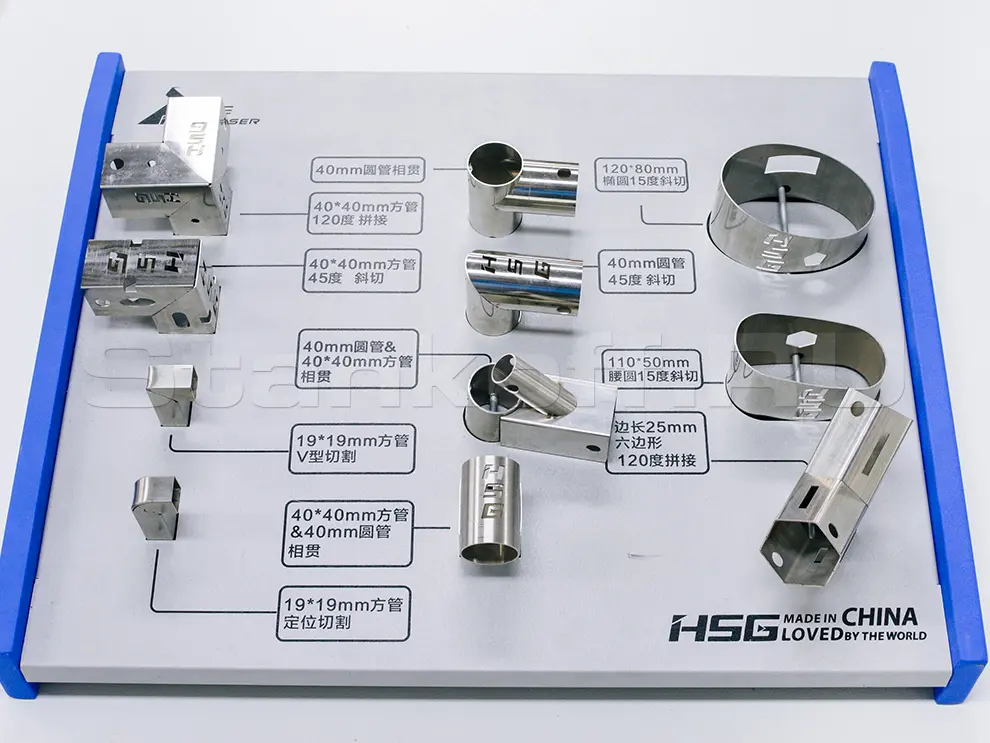

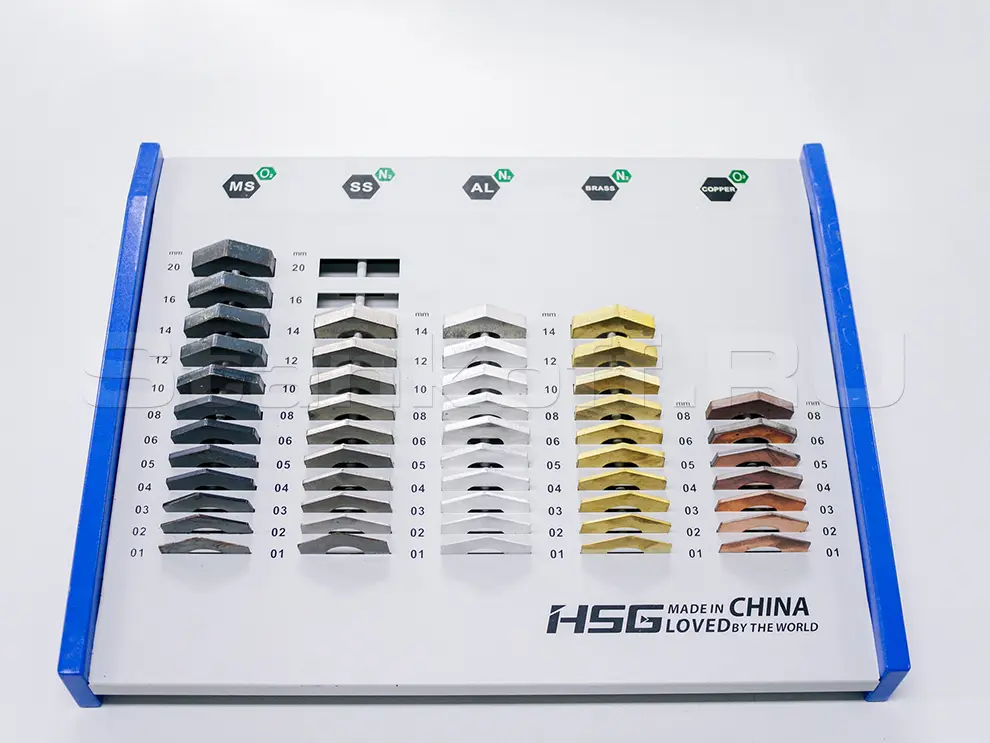

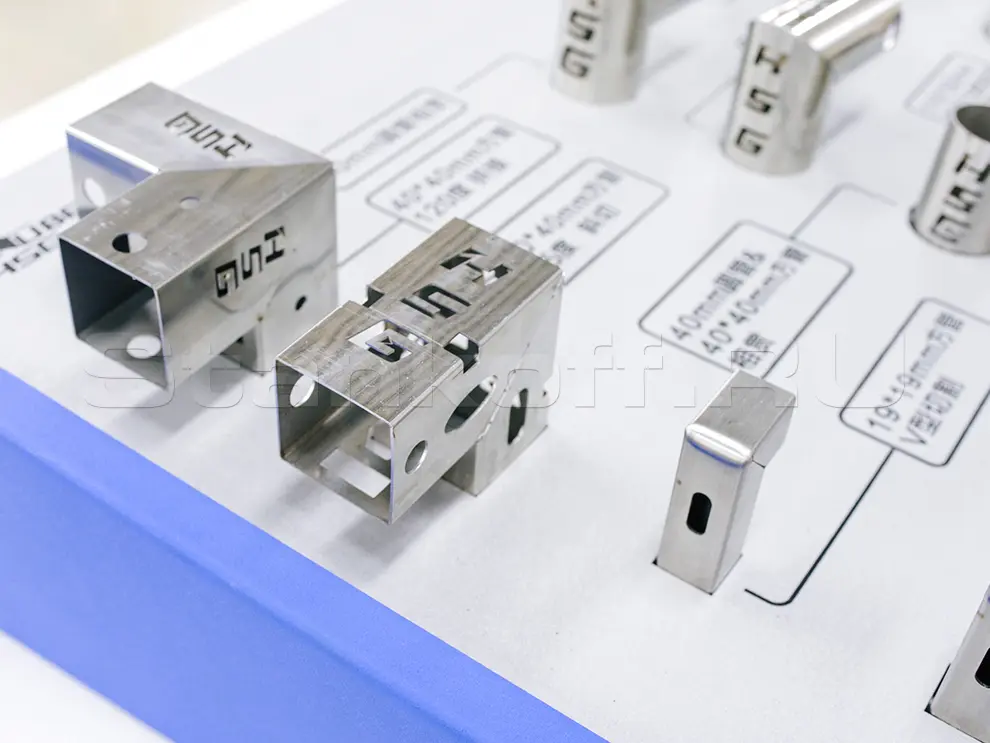

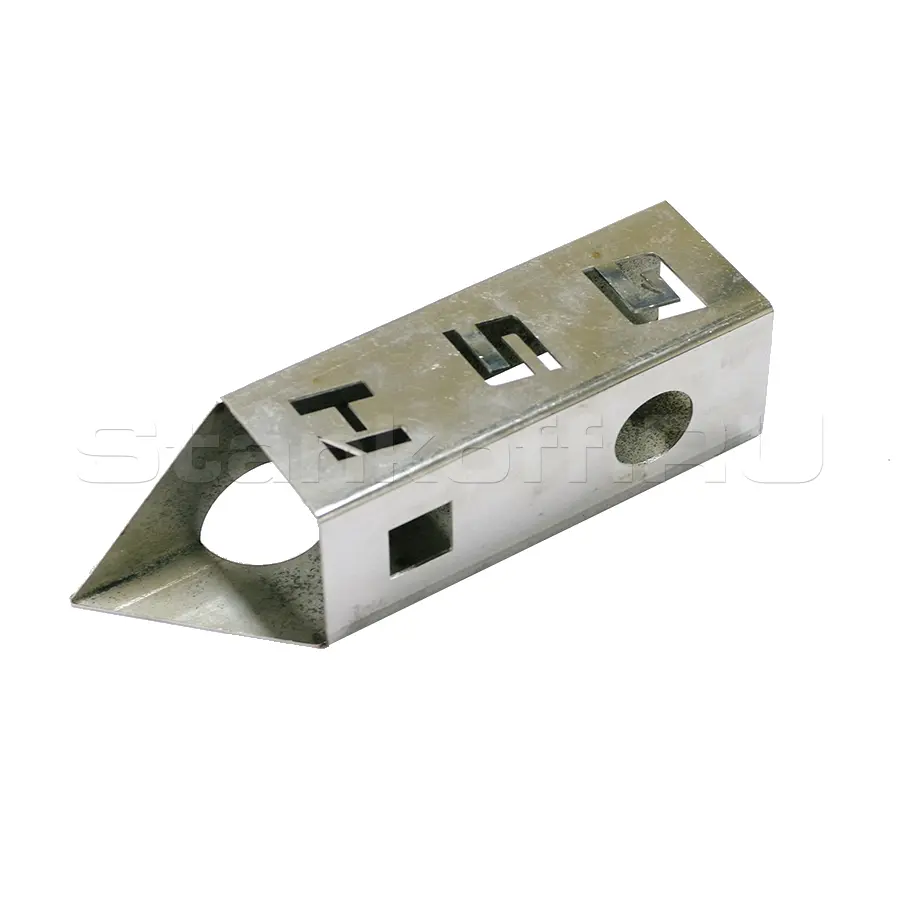

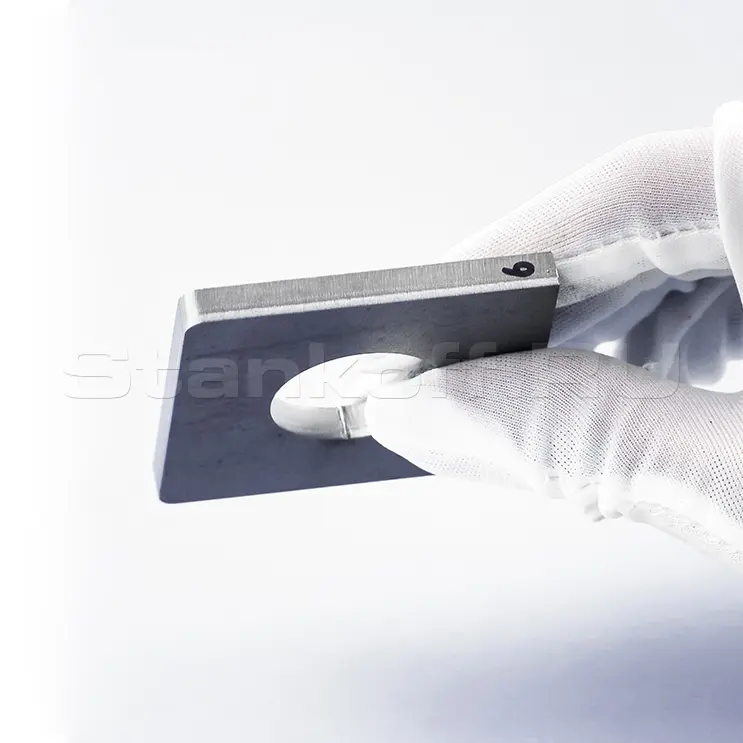

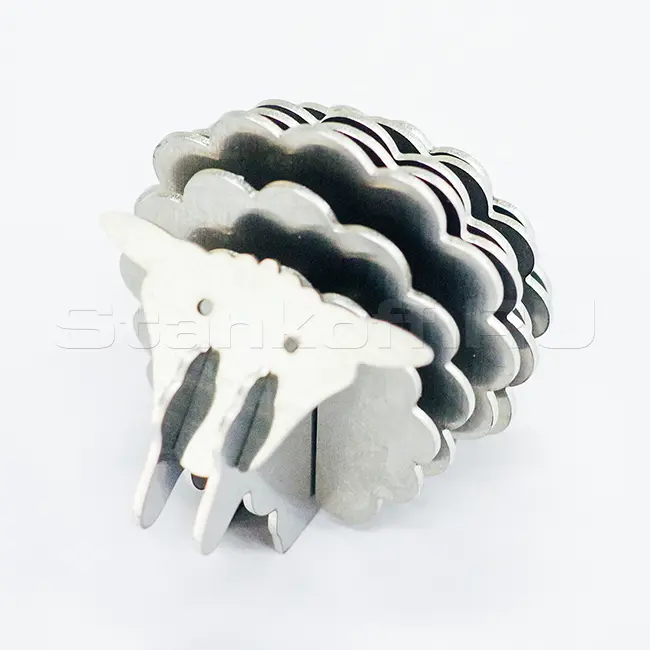

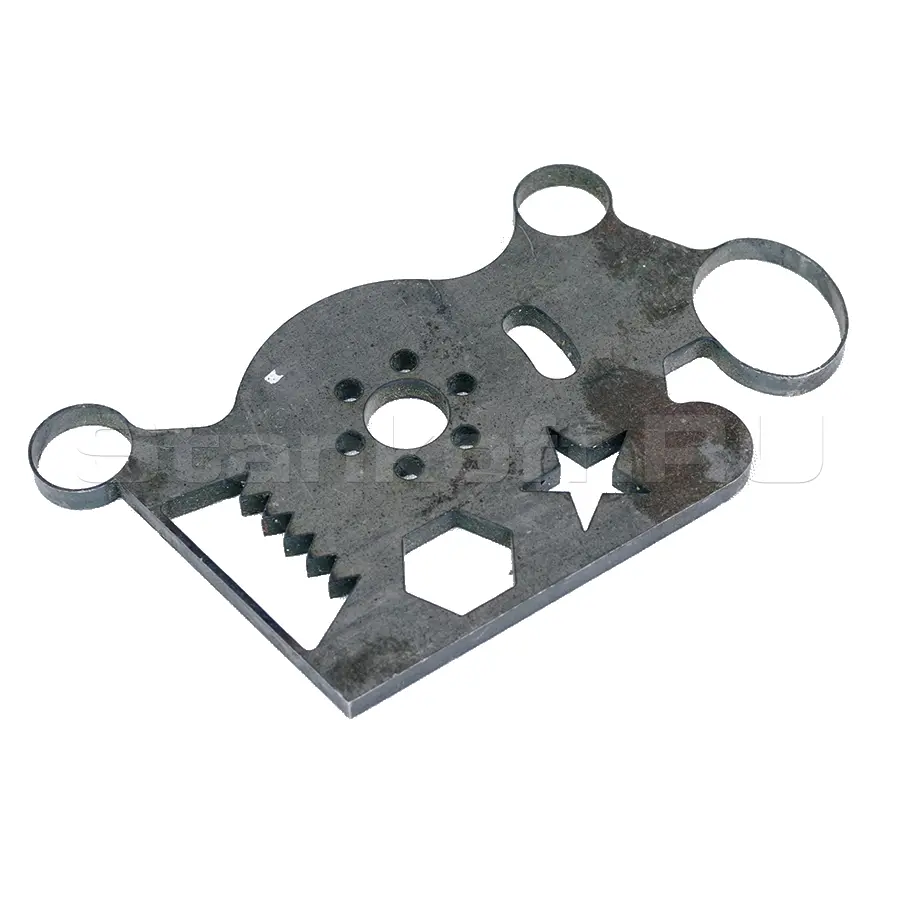

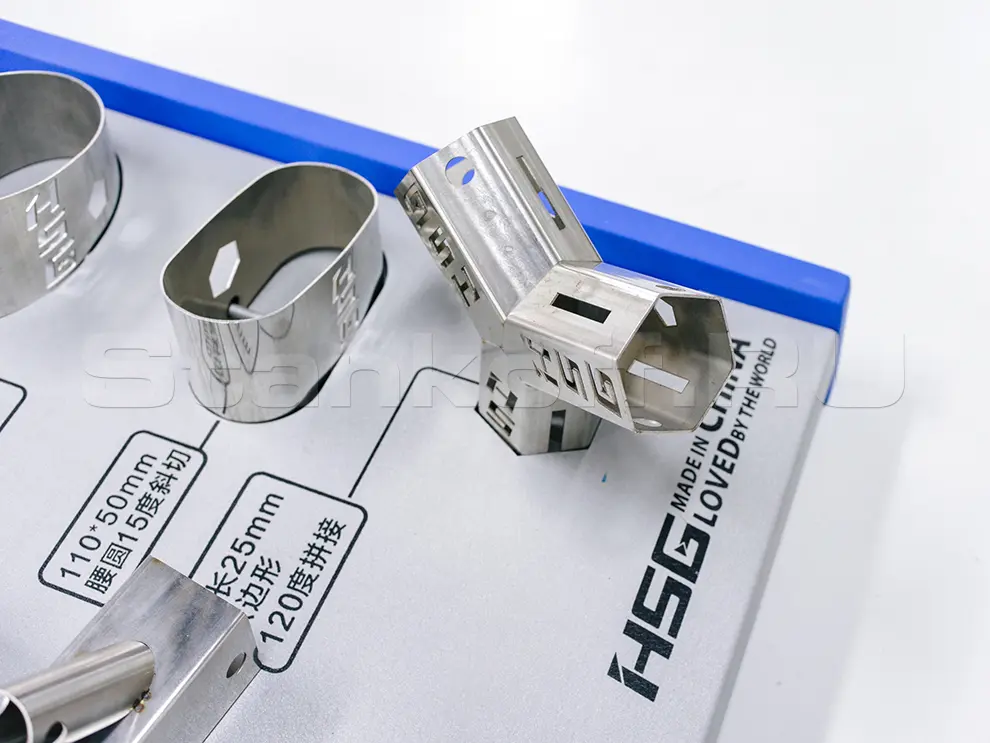

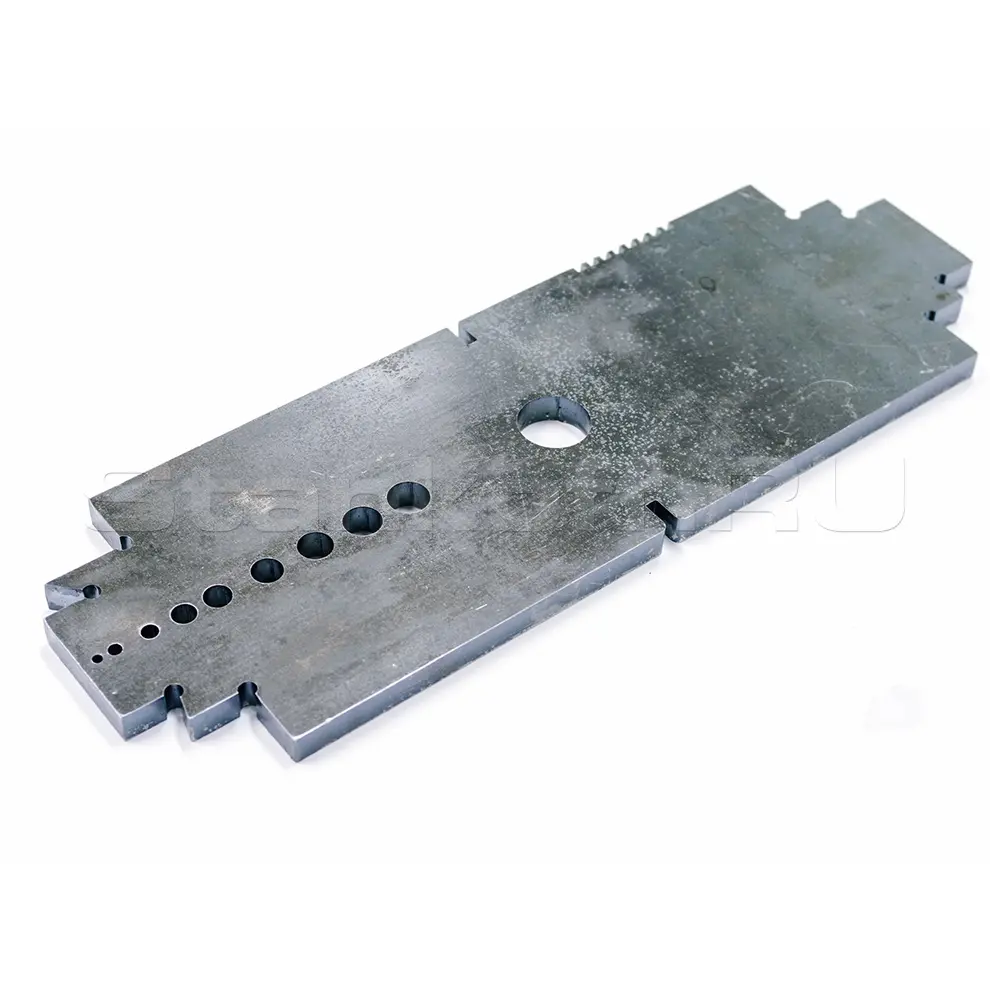

Получаемые изделия

Станки используются для резки таких материалов, как углеродистая сталь, нержавейка, алюминий, оцинкованный лист, кремнистая сталь и других видов металлов (толщина и материал резки зависит от мощности лазера).

Таблица зависимости скорости резания листов от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки

Материал	Толщина, мм	Скорость, м/мин	Давление, MPA	Газ	Фокусное расстояние	Мощность, %	Размер сопла
Нержавеющая сталь	1	42	0,9	N2	0,6	100	2 (Single)
	2	12	0,5	N2	0,6	100	2 (Single)
	3	9	0,14	N2	0,6	100	2 (Single)
	4	6	2	N2	0,6	100	2 (Single)
	6	2,1	2,4	N2	0,6	100	3 (Single)
	8	1,2	2,4	N2	0,6	100	4 (Single)
	10	0,9	2,4	N2	0,6	100	4 (Single)
Углеродистая сталь	1	10,8	9 bra	O2	1	25	2 (Double)
	2	6,6	5 bra	O2	1	35	2 (Double)
	3	4,2	1,4 bra	O2	1	90	1 (Double)
	4	3,6	1,4 bra	O2	1	98	1 (Double)
	6	2,4	1 bra	O2	1	98	1 (Double)
	8	1,8	0,8 bra	O2	1	98	2,5 (Double)
	10	1,1	0,6 bra	O2	1	60	3 (Double)
	12	0,9	0,6 bra	O2	1	80	3 (Double)
	14	0,8	0,6 bra	O2	1	60	3,5 (Double)
	16	0,72	0,7 bra	O2	1	70	4 (Double)
	18	0,65	0,8 bra	O2	1	80	4,5 (Double)
	20	0,6	0,8 bra	O2	1	80	4,5 (Double)
	22	0,6	0,8 bra	O2	1	75	3,5 (Double)
Медь	1	21	1,2	N2	0,6	100	2 (Single)
	2	12	1,6	N2	0,6	100	2 (Single)
	3	6	1,6	N2	0,6	100	2 (Single)
	4	3,6	1,8	N2	0,6	100	2 (Single)
	5	2,4	1,8	N2	0,6	100	3 (Single)
	6	1,5	1,8	N2	0,6	100	3 (Single)
	8	0,6	2	N2	0,6	100	3 (Single)
Алюминий	1,5	24	1,6	N2	0,6	100	2 (Single)
	2,5	9,6	2	N2	0,6	100	2 (Single)
	3	7,2	2	N2	0,6	100	2 (Single)
	4	3,6	2	N2	0,6	100	3 (Single)
	5	2,4	2	N2	0,6	100	3 (Single)
	6	1,8	2,4	N2	0,6	100	3 (Single)
	8	0,9	2,4	N2	0,6	100	3 (Single)

Параметры подбора мощности для труборезного механизма

	Круглые трубы
Диаметр труб	φ20-φ50		φ50-φ120		φ120-φ220
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	3 мм	4 мм	3 мм	6 мм	4 мм
1500 Вт	4 мм	4 мм	6 мм	4 мм	8 мм	4 мм
2000 Вт			8 мм	6 мм	12 мм	6 мм
3000 Вт			10 мм	8 мм	12 мм	6 мм
4000 Вт			12 мм	10 мм	14 мм	10 мм
	Профильные трубы
Диаметр труб	φ20-φ50		φ50-φ100		φ100-φ150
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	2 мм	3 мм	2 мм	6 мм	3 мм
1500 Вт	4 мм	3 мм	4 мм	3 мм	8 мм	4 мм
2000 Вт			6 мм	4 мм	12 мм	4 мм
3000 Вт			8 мм	4 мм	12 мм	6 мм
4000 Вт			10 мм	6 мм	14 мм	6 мм

Факторы, влияющие на процесс резки

Мощность лазера

Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
Частота импульса

Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
Тип газа, используемого при резке

Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.

Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
Давление газа

Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
Диаметр сопла

Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
Расстояние от сопла до поверхности обрабатываемого материала

Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Длина волн, Нм	1065
Срок службы лазерного источника, моточасов	100000
Параметры обработки
Толщина нерж. сталь, мм	10
Толщина углерод. сталь, мм	20
Диаметр круглых труб, мм	20 – 325
Стороны обработки квадрата, мм	20 – 230
Рабочий диапазон листа (X), мм	3000
Рабочий диапазон листа (Y), мм	1500
Максимальная нагрузка на стол, кг	800
Максимальный вес труб, кг	100
Точность позиционирования (X, Y, Z), мм	±0,05
Электропитание
Потребляемая мощность, кВт	17,8
Потребление электроэнергии без лазерного источника, кВт	13,2
Напряжение, В
Частота напряжения, Гц	50
Программно-аппаратные характеристики
Графические форматы	AI; DXF; G-kod; GBX; LXD; NC; PLT
Рабочие условия
Рабочая температура, °С	15 - 40
Рабочая влажность, %	<75
Габаритные размеры
Габариты трубореза, мм	8500 × 1200 × 1200
Габариты, мм	9000 × 3750 × 2100
Вес нетто, кг	9500
