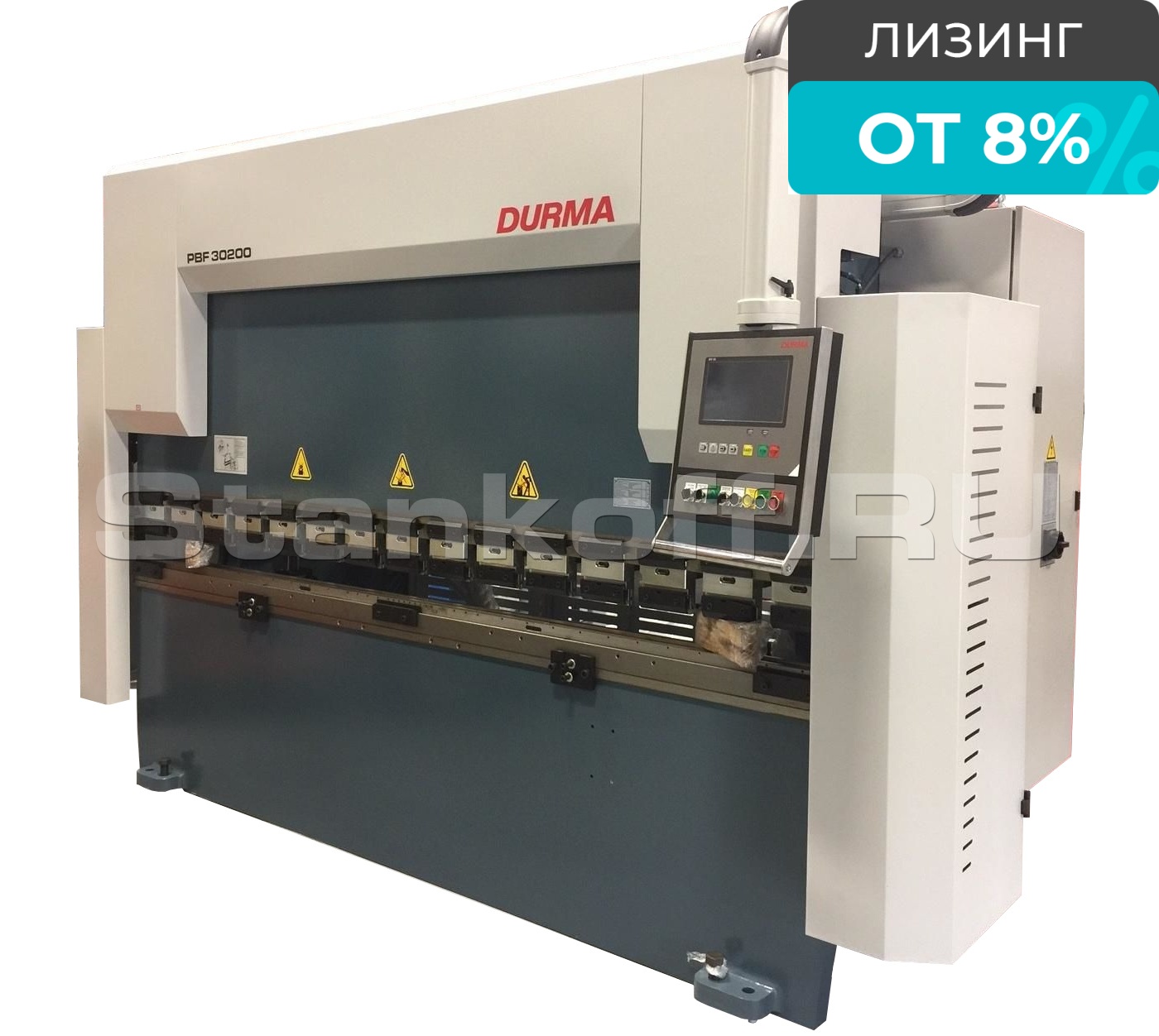

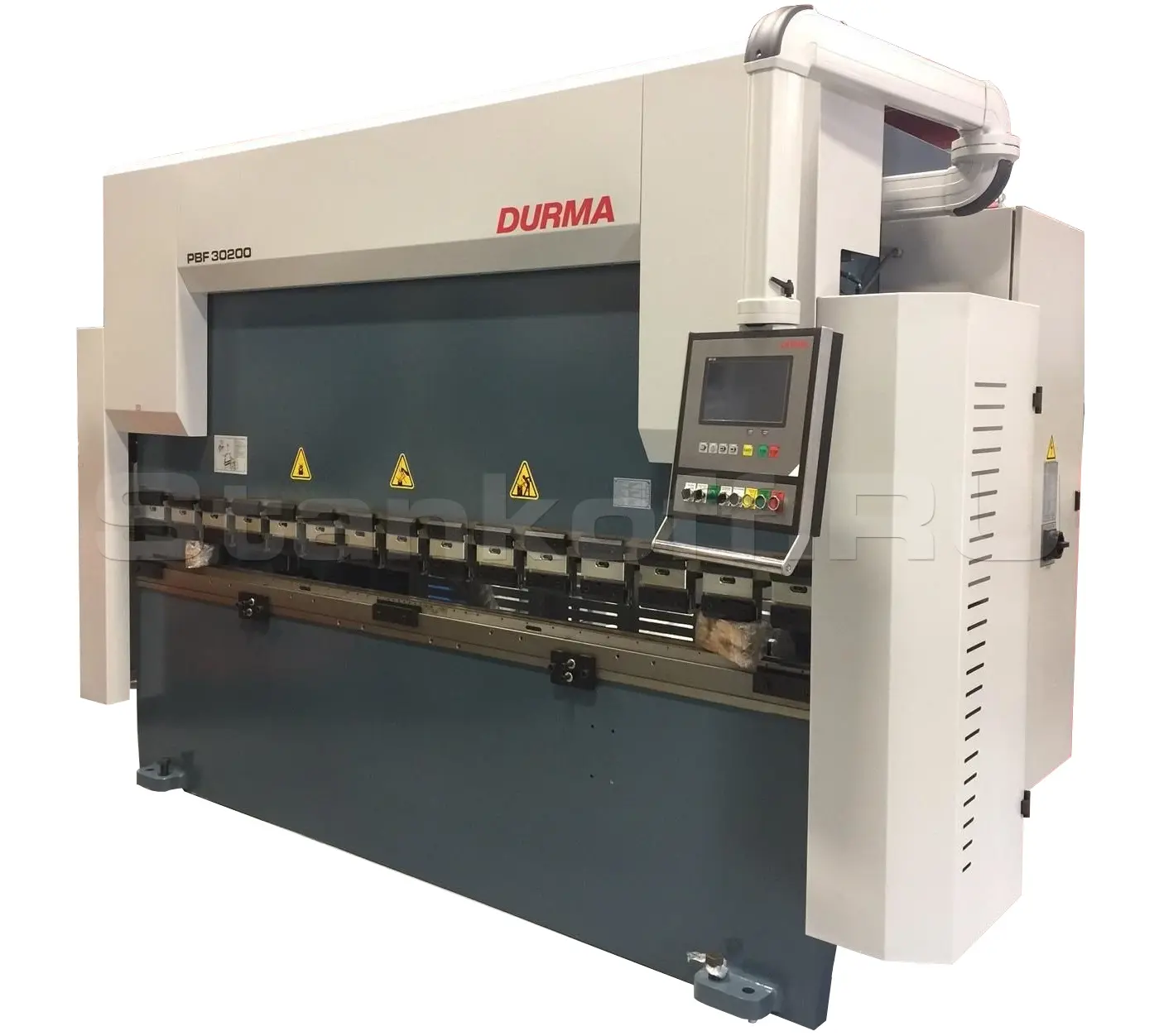

Гидравлический гибочный пресс PBF 30120 4 axis
- Артикул
- PBF 30120 4 axis
- Усилие, тонн
- 120
- Длина гиба, мм
- 3050
- Расстояние между колоннами, мм
- 2550
- Глубина зева, мм
- 250
- Максимальное раскрытие, мм
- 375

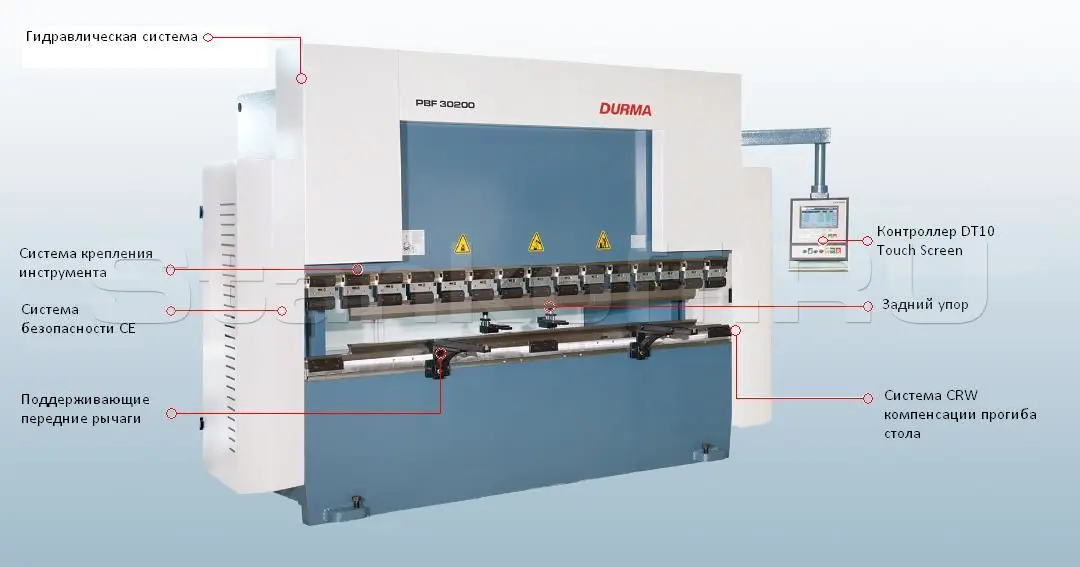

Конструктив
Синхронизированный 3-х осевой вертикально-гибочный пресс DURMA серии PBF отвечает требованиям заказчиков, для которых необходим минимальный набор функций управлений и соотношение производительность-цена.
Оператору доступен контроль и программирование скорости подхода, рабочего хода и скорости возвращения. Это помогает в обработке листа при его помещении в матрицу для создания угла изгиба. Оператор может программировать ползун, чтобы он шел вверх очень медленно на короткое расстояние, затем останавливаться и ждать, в то время как оператор имеет шанс забрать лист под контролем. Это не только помощь в обработке материала, но и возможность улучшить качество детали, фактически устраняя деформации в области изгиба. Также возможно программировать задержку или выдержку снизу, что может быть полезно при изгибе нержавеющей стали или других необычных материалов. В стандартной комплектации пресса поставляются с цветным 2D графическим контроллером CNC DT-10 Touch Screen (EMKO).
Комплектация
- 3 оси - Y1, Y2, X

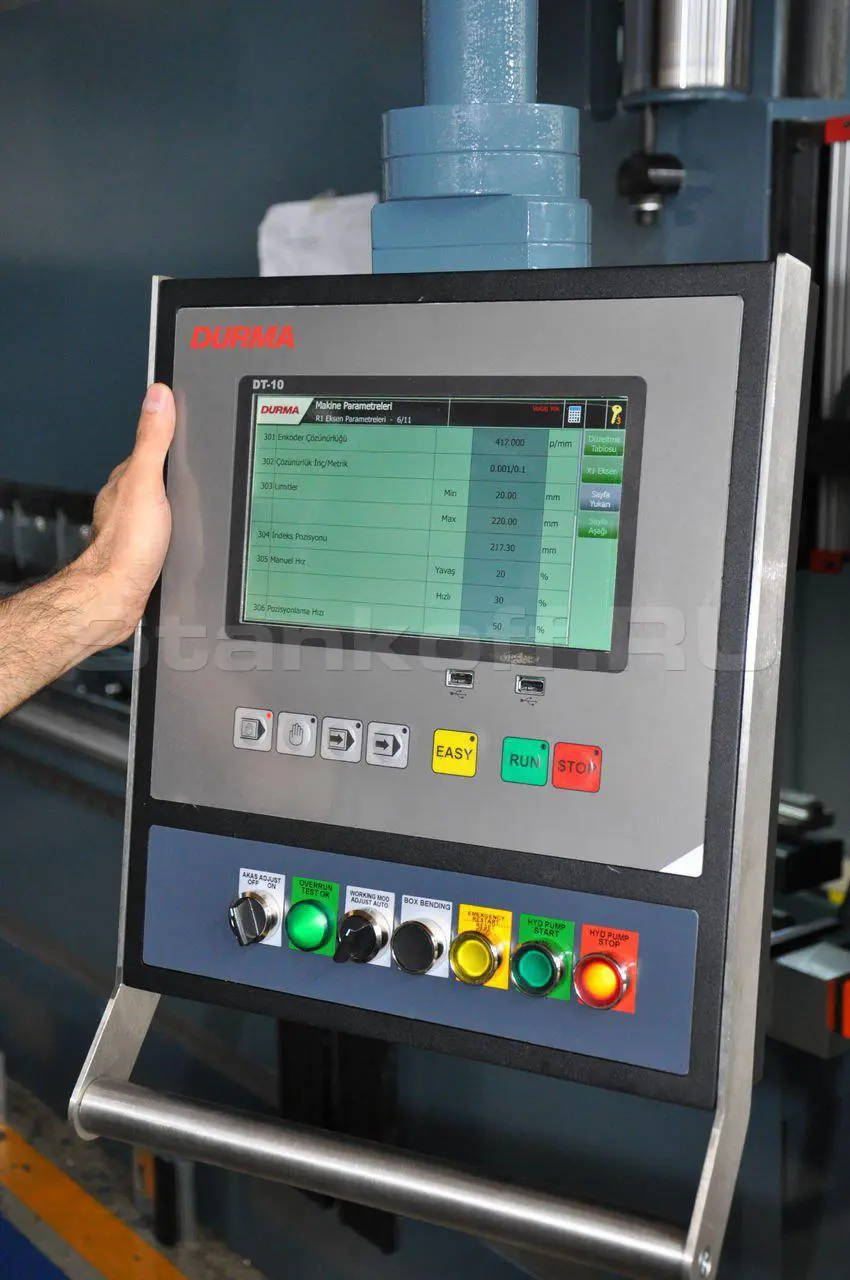

- цветной 2D графический контроллер CNC DT-10 Touch Screen
- Пальцы заднего упора - с регулировкой по высоте.
- Задний упор - электроприводной, с системой опор качения и шарикоподшипников.
- Европейская система зажимания.
- Держатель нижнего инструмента для European.
- Поддерживающие рычаги с Т-образным пазом.
- Защитные крышки (не CE).
- Специально спроектированные - гидравлические блоки и клапана мирового класса.
- Система электроники мирового класса.
Опции
- D-Bend офлайновое программное обеспечение.

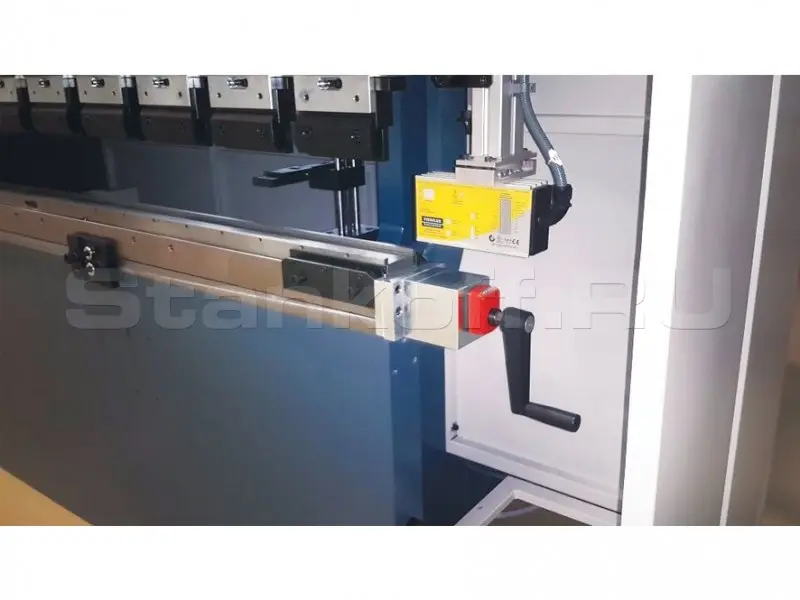

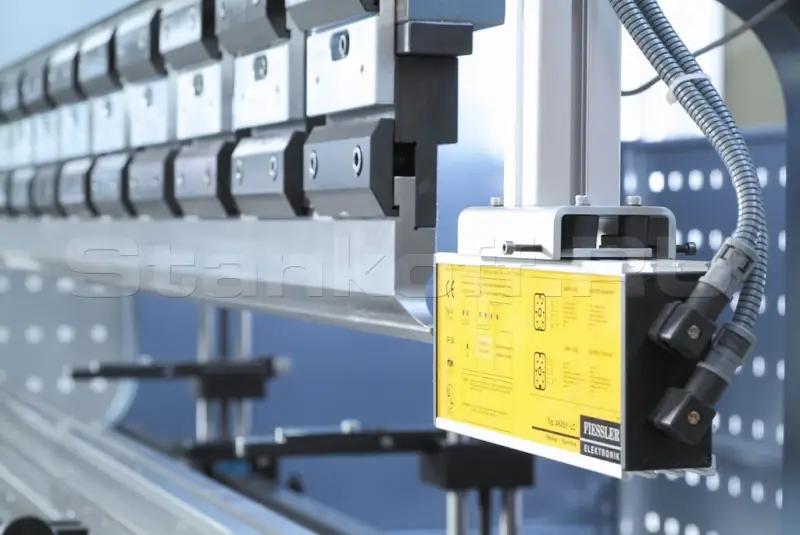

- Система безопасности по нормам CE F.AKAS II M-FPSC-B-C (защита PLC).
- Нижний инструмент DURMS Multi V
- Европейская система зажима верхнего инструмента.
- Нижний инструмент европейского стандарта.
- Быстроразъемные зажимы.
- Ручная формовка.
- Дополнительные блоки пальцев.
- Дополнительные поддерживающие рычаги с Т-образным пазом.
- Охладитель масла.
- Специальная комплектация для зарубежных стран.

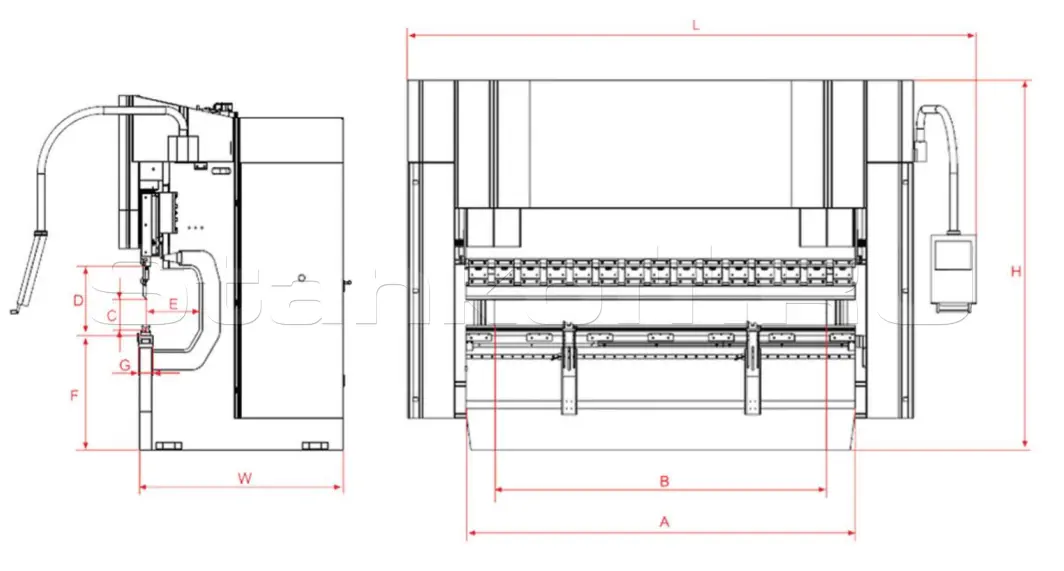

Характеристики
| Усилие, тонн | 120 |
| Длина гиба, мм | 3050 |
| Расстояние между колоннами, мм | 2550 |
| Глубина зева, мм | 250 |
| Максимальное раскрытие, мм | 375 |
| Макс. мощность двигателя, кВт (л.с.) | 11 |
Калькулятор усилия гибки
Расчёт для станка PBF 30120 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
B — Мин. длина полки, мм
Ri — Внутренний радиус, мм
F — Усилие гибки, т
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
Что потянет PBF 30120 4 axis
| Материал | гиб 3050 мм | гиб 1525 мм |
|---|---|---|
| Сталь | до 4 мм | до 8 мм |
| Нерж. сталь | до 2.5 мм | до 5 мм |
| Алюминий | до 10 мм | до 20 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
