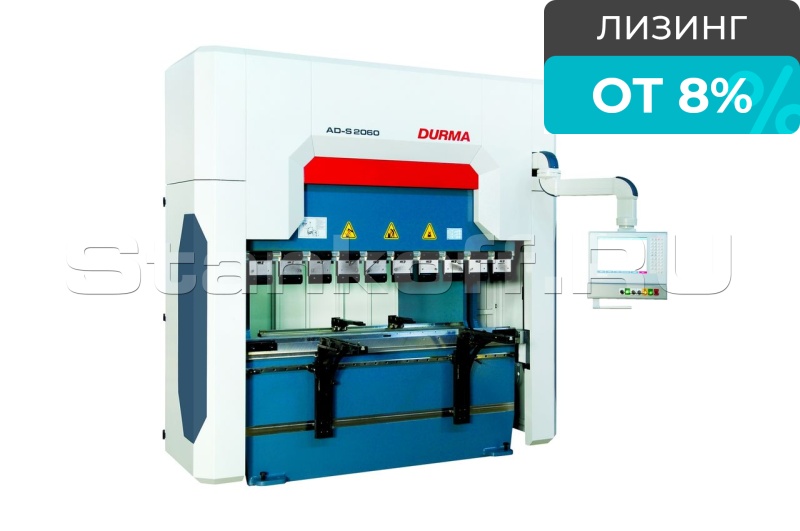

Листогибочный пресс гидравлический AD-S-2060 4 axis
- Артикул
- AD-S-2060 4 axis
- Усилие, тонн
- 50
- Длина гиба, мм
- 2050
- Расстояние между колоннами, мм
- 1700
- Глубина зева, мм
- 410
- Максимальное раскрытие, мм
- 530
Конструктив
Листогибочный пресс AD-S отличается идеальной точностью, низкими эксплуатационными затратами, продуманным дизайном и высокой степенью автоматизации рабочих процессов. Гибочный пресс этой серии, благодаря многовариантности использования и возможности производства элементов любой сложности, находит применение на предприятиях самого разного профиля, позволяя избежать дорогостоящих сварочных работ.
Крепление инструмента
Основные компоненты стандартной комплектации
Синхронизированные оси Y1 Y2 ЧПУ управление компенсацией прогиба
Передняя поддержка
Позционирование заднего упора (оси X и R)
Опции заднего упора
Электромеханический задний упор
Система позиционирования нижнего инструмента
Характеристики
| Усилие, тонн | 50 |
| Длина гиба, мм | 2050 |
| Расстояние между колоннами, мм | 1700 |
| Глубина зева, мм | 410 |
| Максимальное раскрытие, мм | 530 |
| Макс. ход по оси X, мм | 650 |
| Макс. ход по оси R, мм | 250 |
| Точность позиционирования заднего упора, мм | ±0,1 |
| Скорость подвода, мм/с | 200 |
| Макс. скорость перемещений по оси X, мм/с | 500 |
| Макс. скорость перемещений по оси R, мм/с | 350 |
| Передние поддержка листа, шт | 2 |
| Задний упор, шт | 2 |
| Система компенсации прогиба | электромеханическая |
| Объем масла, л | 100 |
| Ход траверсы, мм | 265 |
| Рабочая скорость, мм/с | 10 |
| Скорость возврата, мм/с | 120 |
| Система крепления инструмента | Amada Promecam; Wila (опционально) |
| Макс. мощность двигателя, кВт (л.с.) | 7,5 |
| Система управления ЧПУ | Cybelec ModEva 12S; Delem DA-66T |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 3300 × 1650 × 2750 |
| Вес, кг | 6100 |
Калькулятор усилия гибки
Расчёт для станка AD-S-2060 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
B — Мин. длина полки, мм
Ri — Внутренний радиус, мм
F — Усилие гибки, т
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
Что потянет AD-S-2060 4 axis
| Материал | гиб 2050 мм | гиб 1025 мм |
|---|---|---|
| Сталь | до 3 мм | до 6 мм |
| Нерж. сталь | до 1.5 мм | до 3 мм |
| Алюминий | до 6 мм | до 12 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
