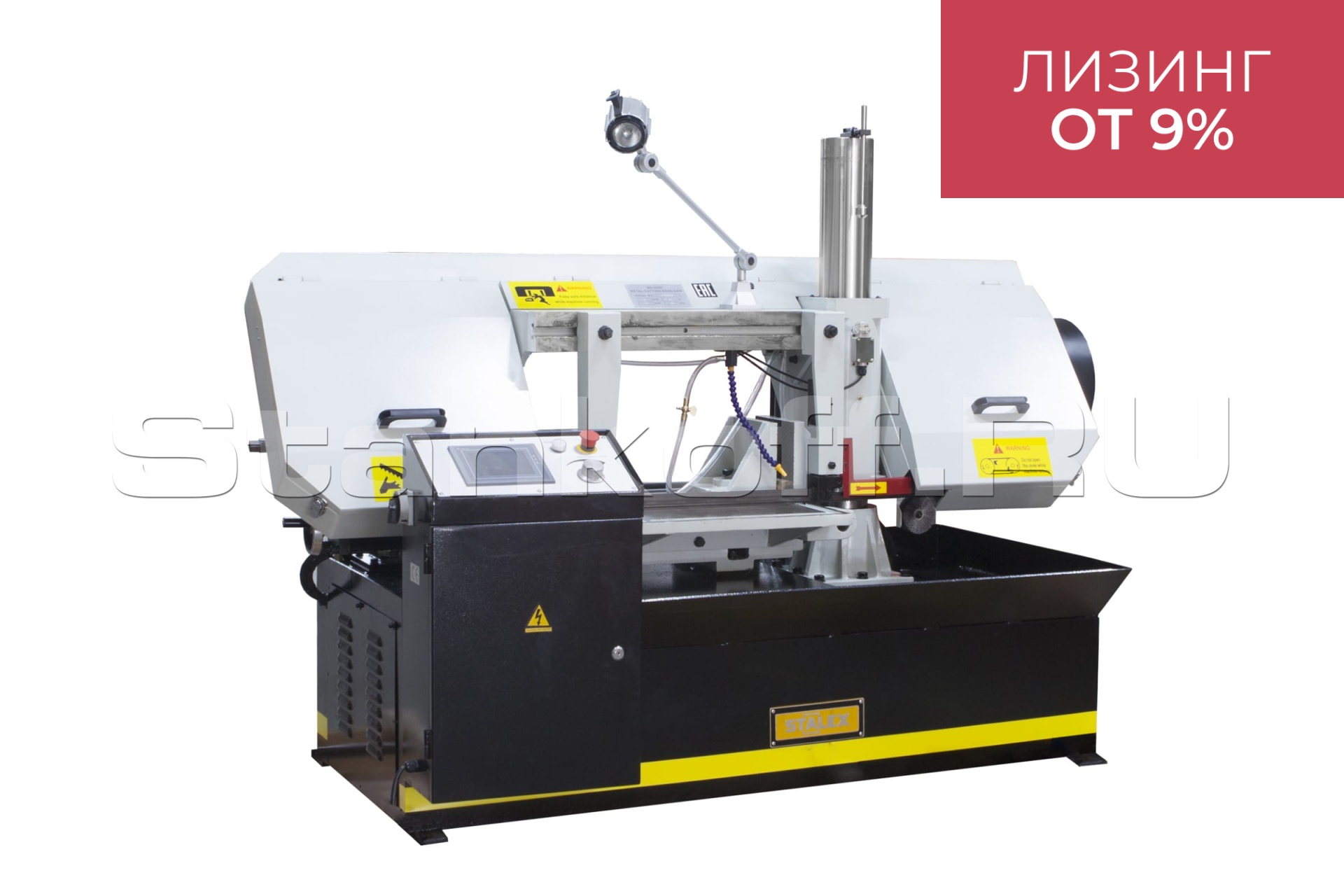

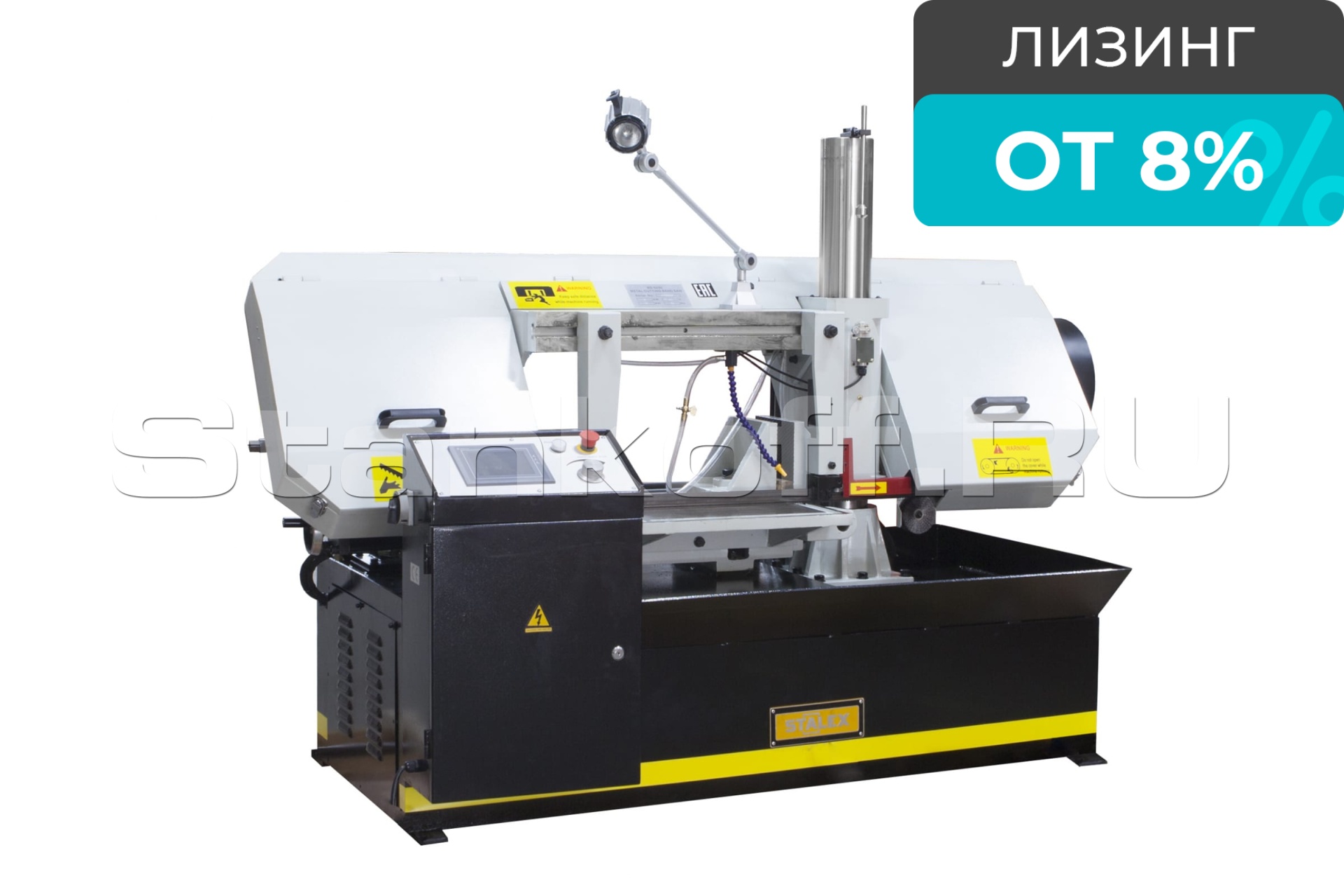

Станок ленточнопильный полуавтоматический BS-5030

Конструктив

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа. Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

Преимущества

  • Угол пиления заготовок 90°.
  • Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
  • Станок управляется трёхфазным двигателем.
  • Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
  • Термозащита электродвигателя - Система смазки и охлаждения полотна.
  • Тиски гидравлические с возможностью быстрого зажима заготовок.
  • Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна.
  • Сенсорный дисплей управления.
  • Индикатор повреждения станка и полотна.
  • 4 скорости вращения полотна.
  • Подсветка зоны резания.
  • Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин).

Процесс пиления

  • Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников.
  • Регулируемая подача СОЖ в зону резания.
  • На мониторе размещена функция счётчика реза (заготовок).
  • Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком.
  • Расстояние движения направляющих по салазкам – составляет 530 м.

Особенности

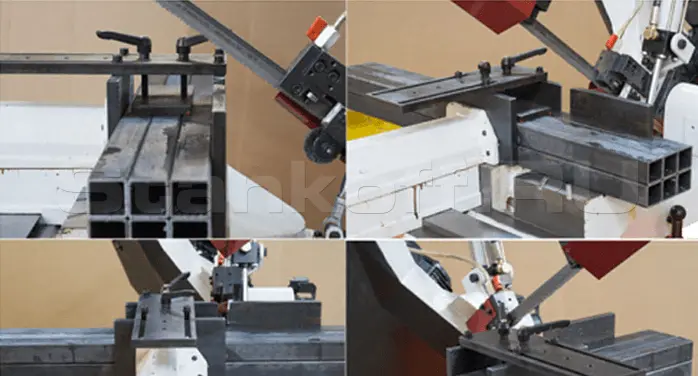

Дополнительный прижим для пакетной резки для BS-5030.
Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.
Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.
Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.
Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

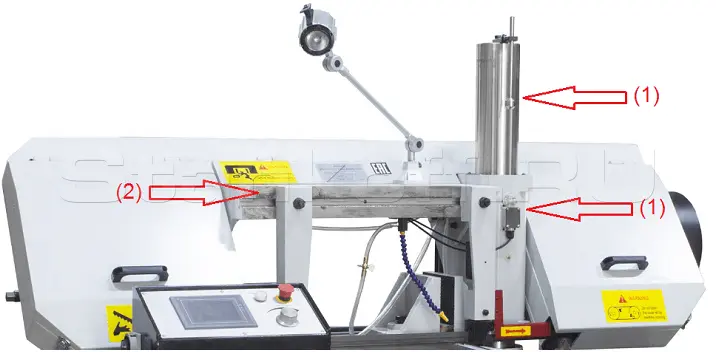

На мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком (1).
Расстояние движения направляющих по салазкам – составляет 530 мм (2).

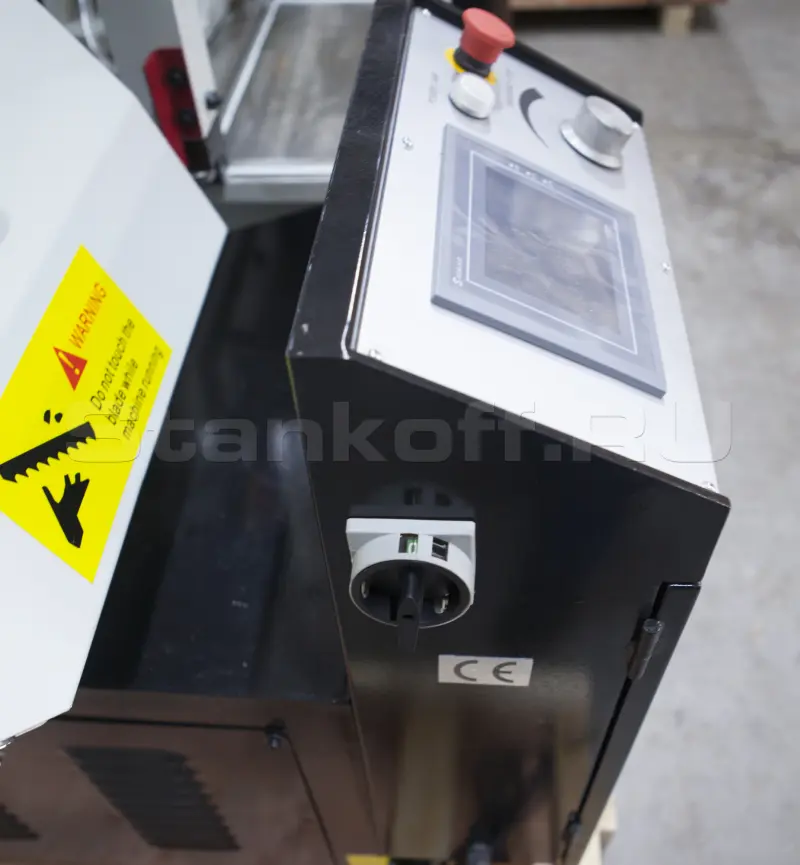

На основной панели расположены:
- цветной сенсорный дисплей (с помощью которого можно задать программу и отслеживать процесс пиления)
- регулятор скорости опускания пилы;
- кнопка аварийного останова.
Пульт станка

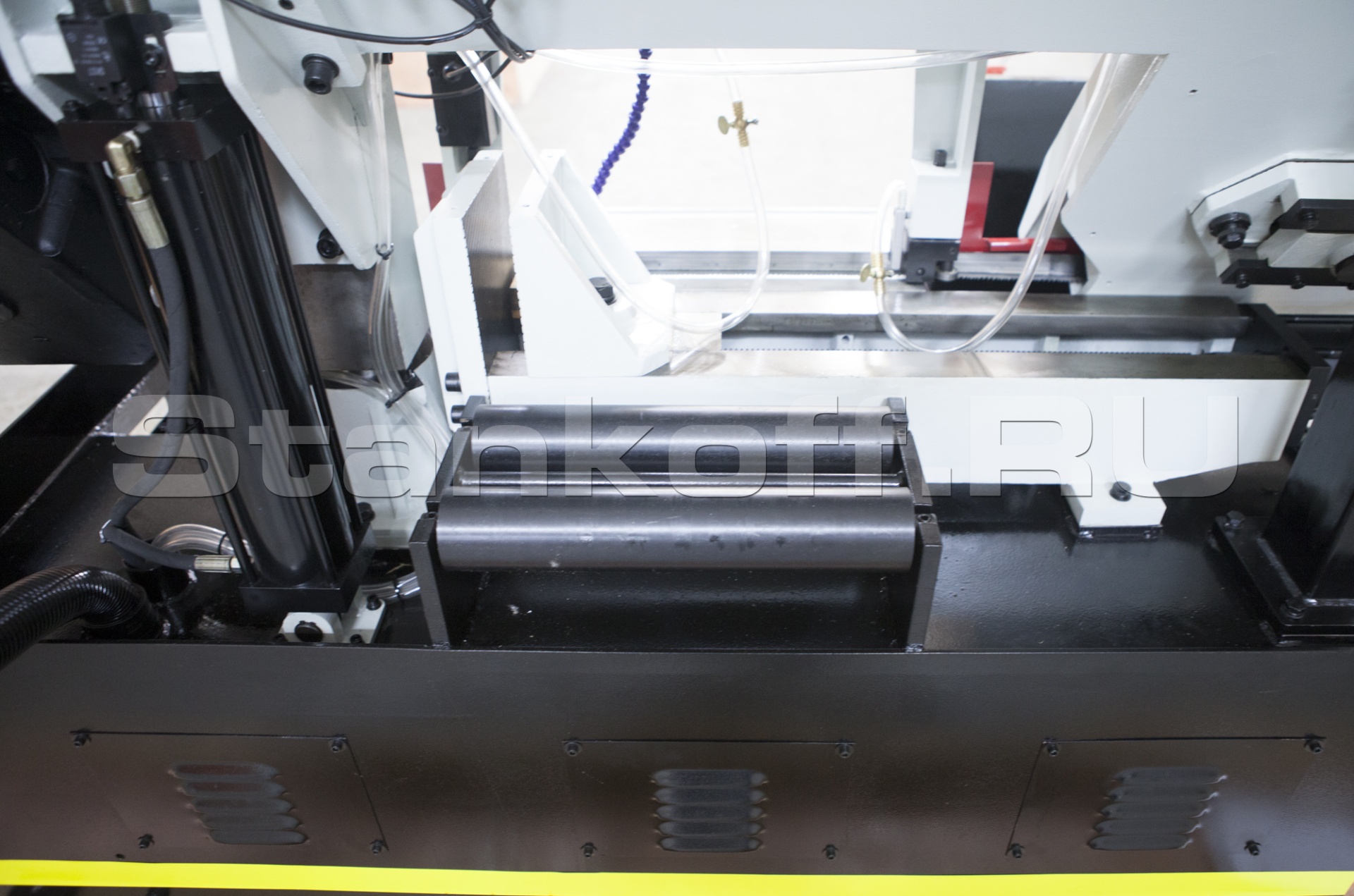

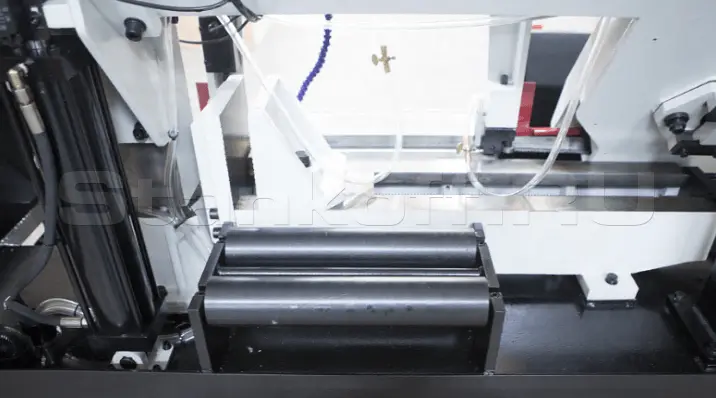

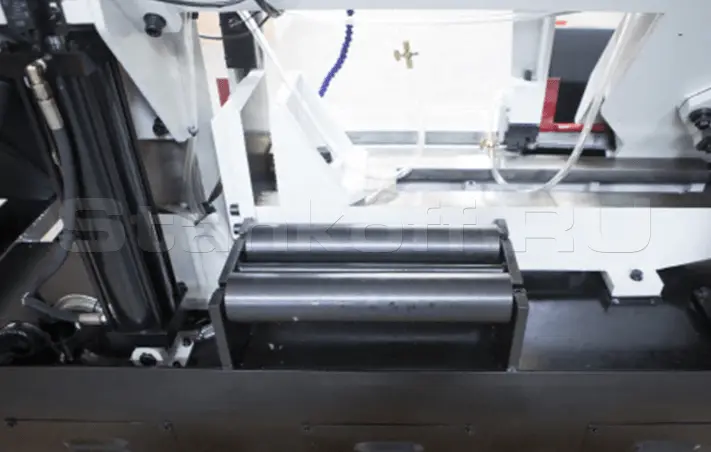

Два вспомогательных подающих ролика

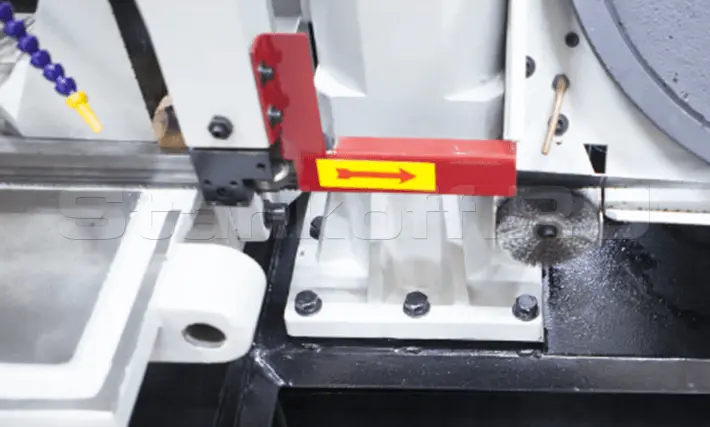

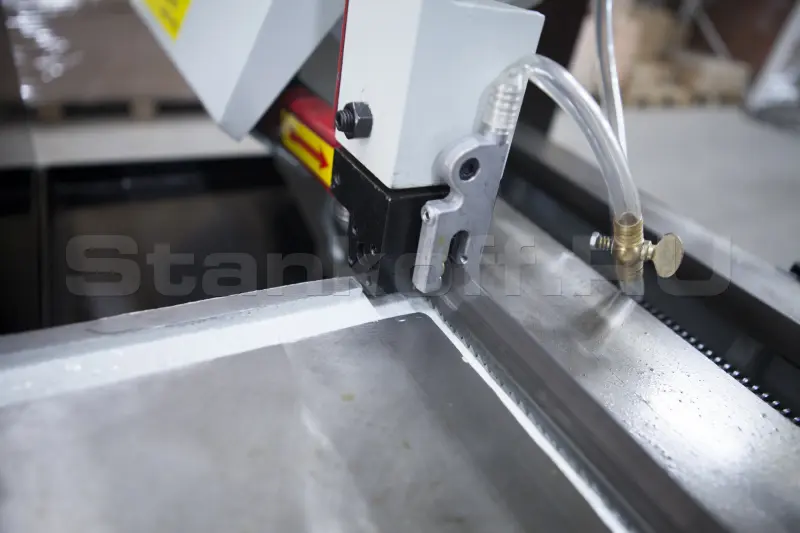

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. Механическая дисковая щётка очищающая полотно от стружки (щётка приводится в движение от вращения полотна).

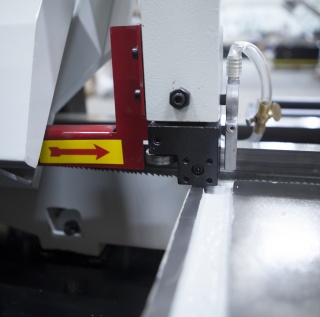

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.
Механическое натяжение.

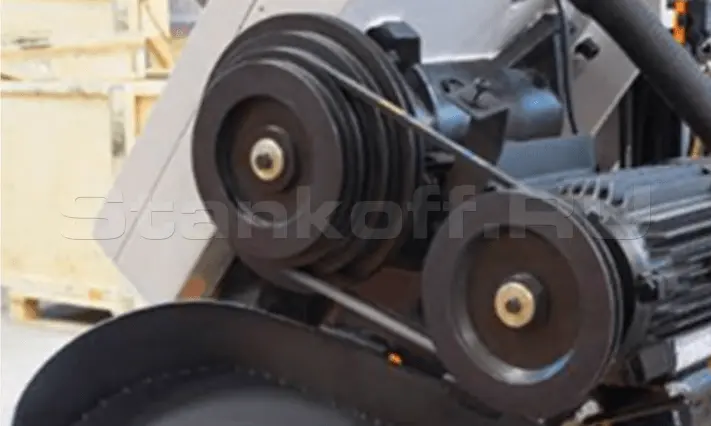

Клиноременной привод.

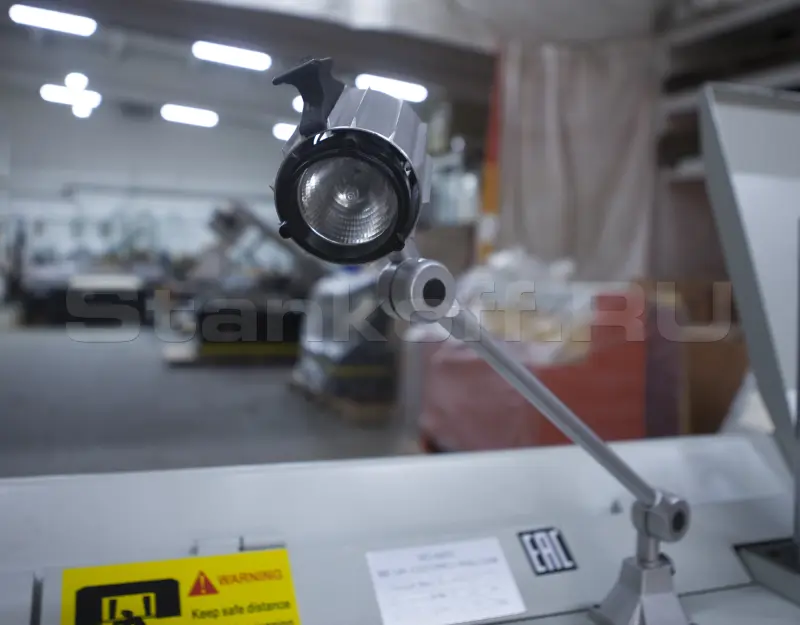

Лампа освещения зоны резания.

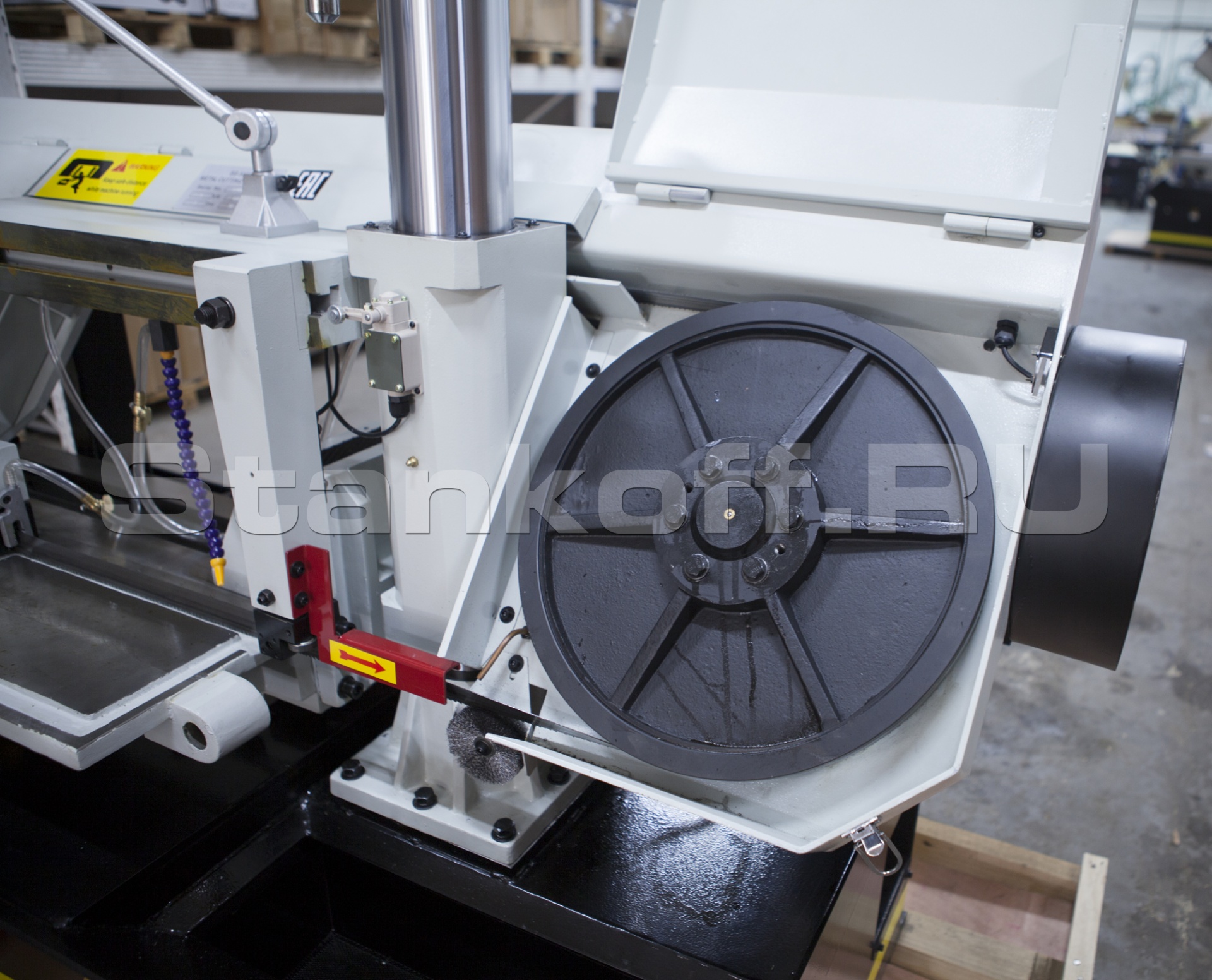

Шкив станка и предохранительный датчик при поднятой крышке рамы.

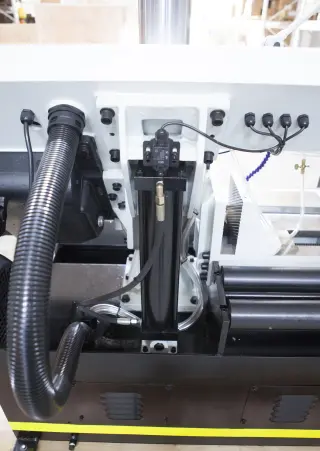

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
Гидростанция.
Объём гидравлического бака - 25 л.
Заливать 2/3 по уровню масла (используется гидравлическое масло стандартного качества (веретёнка)).

Характеристики

Мощность двигателя 3 кВт (3-х фазный)
Мощность привода гидравлической станции 0,75 кВт
Макс. гидравлическое давление 2.2 МРа
Мощность системы СОЖ 0,045 кВт
Вращение пилы 90 градусов
Привод клиноременной
Скорость резания 30, 50, 75 и 90 м/мин
Рабочая зона +90°


300


500 х 300
*Объём гидравлического бака

25 л

заливать 2/3 по уровню масла

*используется гидравлическое масло стандартного качества (веретёнка)

Объём бака СОЖ

53 л

заливать 2/3 по уровню СОЖ

Габариты ленточного полотна 34х1,1х4180 мм
Высота стола 620 мм
Общие размеры станка (ДхШхВ) 2050х1100х1350 мм
Размер упаковки (ДхШхВ) 2200х1350х1700 мм
Масса нетто/брутто 1150/1240 кг
