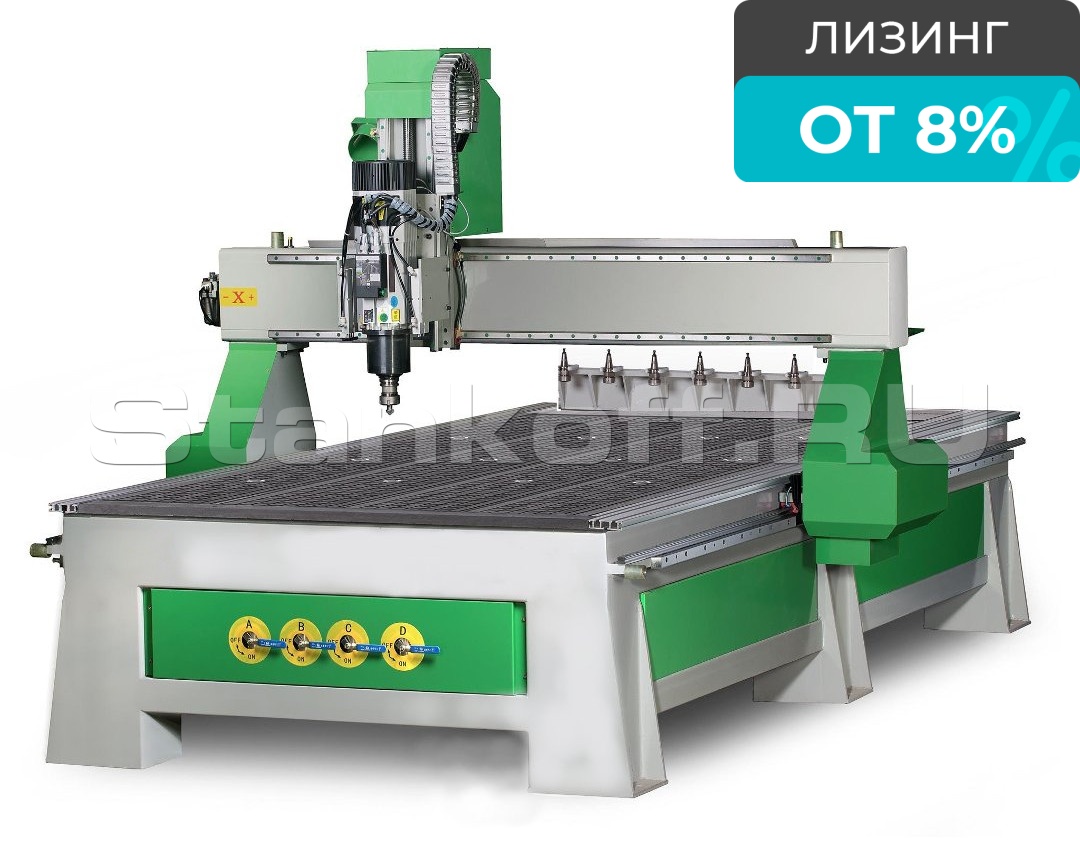

Фрезерный станок с ЧПУ с автосменой инструмента RJ 1325 ATC

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Артём Третьяков

Хотите мы Вам перезвоним? Да

Статьи и обзоры, связанные с RJ 1325 ATC

Читать все статьи

Применение

Являются фрезерными станками с ЧПУ с автоматической сменой инструмента, и предназначены для высокоскоростной обработки: дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву. Автоматическая смена инструмента позволяет в автоматическом режиме менять инструмент исключая человеческий фактор тем самым повышая точность и скорость обработки.

Комплектация

Станок RJ 1325 – механическая часть 1 шт.
Шпиндель 5,5 кВт (9 кВт - опция)
1 шт.
Компрессор 3 кВт
1 шт.
Водяной насос для охлаждения шпинделя 1 шт.
Вакуумный насос 5,5 кВт 1 шт.
Шкаф электронного управления 1 шт.
Держатель инструмента 8 шт.
Цанги 4 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc. 1 комп.
Программное обеспечение NC-studio/DSP 1 комп.
Начальный комплект фрез 1 комп.
Аспирационная установка 3 кВт 1 шт.
Набор приспособлений для прижима заготовки 1 комп.
ЗИП 1 комп.

Особенности конструкции

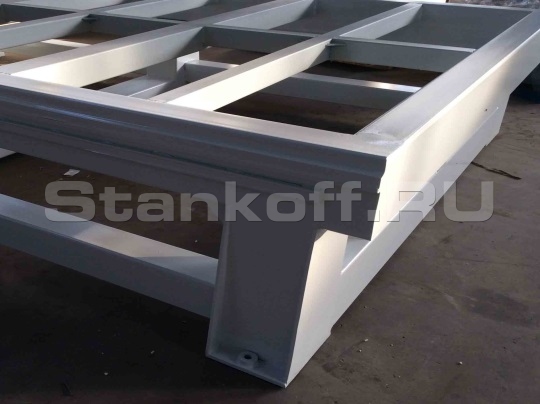

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки

Вакуумный стол

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций по 5,5 кВт. каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин. Рабочий стол имеет 6 зон.

Двухконтурный Вакуумный насос 5,5 кВт

Обеспечивает надежную фиксацию деталей и долгий срок службы оборудования

Высокоточные нправляющие Тайвань

Высокоточные нправляющие Тайвань

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы HIWIN. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность. Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора, за счет чего повышается производительность станка в разы без потери точностных параметров

Система автоматической смазки

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Высокоскоростной шпиндель

Высокоскоростной шпиндель

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

Отдельно стоящий электрошкаф

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий

Датчик измерения длины инструмента и высоты заготовки

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Система управления

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату «NC STUDIO» в системный блок и подключить при помощи DATA кабеля со станком

Аспирационная установка

Аспирационная установка

Пылеулавливающий двухмешковый агрегат входит в комплектацию станка вместе с воздуховодами и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.

Компрессор

Компрессор

В комплектацию станка входит поршневой компрессор мощностью 3 кВт и ресивером на 50 литров. Компрессор необходим для автоматической системы инструмента.

Дополнительные опции


Электрошпиндель 9 кВт с воздушным охлаждением (Китай)

Электрошпиндель 9 кВт с воздушным охлаждением (Китай)

Электрошпиндель 9 кВт с воздушным охлаждением (Китай)
Высокая частота вращения (до 24 000 об/мин) и увеличенная мощность 9 кВт дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и цветных металлов, пр. Китай

Электрошпиндель 9 кВт HSD (Италия)

Электрошпиндель 9 кВт HSD (Италия)

Высокая частота вращения (до 18 000 об/мин) и увеличенная мощность 9 кВт дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и цветных металлов. В шпинделе установлены керамические подшипники рассчитанные на работу в тяжелых условиях.

Серводвигатель «YASKAVA» (Япония)

Серводвигатель «YASKAVA» (Япония)

Установленные на каждом узле (4шт.*0,85 Ват) для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) при высокой скорости перемещения.

Система управления «SYNTEC» (Тайвань)

Система управления «SYNTEC» (Тайвань)

Одна из самых надежных систем управления. Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс.


Страна изготовления: Китай

Рабочая зона (X*Y*Z) 1300х2500х300 мм
Высота координаты Z 300 мм
Направляющие X, Y, Z линейные
Механизм привода X, Y серво-гибридные моторы
Механизм привода Z шарико-винтовая передача
Двигатель привода X,Y, Z шаговый (серво - опция)
Мощность Двигателя привода X,Y, Z 0,85 кВт 4 шт.
Шпиндель (установленный): 5,5 кВт, водяное охлаждение (9 кВт, воздушное охлаждение - Опция)
Частота вращения шпинделя 6000-24000 об/мин
Диаметр цанги ER32
Магазин для инструмента

линейный тип, 8 мест

Компрессор 3 кВт
Вакуумный насос 5,5 кВт
Дискретность перемещения позиционера 0,006 мм
Макс. скорость гравировки
до 20 м/мин
Макс. скорость перемещения (холостой ход) до 50 м/мин
Макс. скорость фрезерования до 20 м/мин
Система управления – тип СЧПУ DSP (USB)/ NC Studio
Команды управляющих программ G code
Напряжение питания 220 В / 380 В
Потребляемая мощность 17 кВт
Габариты станка 2700х2070х1870 мм
Масса станка 1800 кг
Программное обеспечение Type3 /ARTCAM/
