Волоконные лазеры - принцип работы, применение и многое другое [Часть 1]

Лазеры существуют уже давно, но их использование в коммерческих целях началось совсем недавно. Инженерам потребовалось время, чтобы расширить возможности лазеров до такой степени, чтобы они могли конкурировать с традиционными методами по стоимости, времени и простоте использования.

Технология волоконного лазера, была впервые разработана еще в 60-х годах прошлого века. Тогда эта технология все еще находилась в стадии формирования. Только в 1990-х годах она стала пригодной для коммерческого использования. С тех пор технология прошла долгий путь в плане применения и повышения эффективности. В 60-е годы можно было генерировать только несколько десятков милливатт, а сегодня у нас есть волоконные лазеры, которые могут генерировать более 1000 ватт с надежными итоговыми характеристиками.

В этой статье мы обсудим, как работает волоконный лазер, где он используется и почему он часто является оптимальным выбором по сравнению с альтернативами. Но сначала давайте разберемся, что это такое.

Что такое волоконный лазер?

Волоконные лазеры - это тип твердотельных лазеров, в которых в качестве активной среды усиления используется оптическое волокно. В этих лазерах волокно из силикатного или фосфатного стекла поглощает исходящий свет от лазерных диодов накачки и преобразует его в лазерный луч с определенной длиной волны.

Чтобы добиться этого, оптическое волокно легируется. Под легированием понимается подмешивание в волокно редкоземельного элемента. Используя различные легирующие элементы, можно создавать лазерные лучи с широким диапазоном длин волн.

Некоторые распространенные легирующие элементы в порядке возрастания излучаемых длин волн: неодим (780-1100 нм), иттербий (1000-1100 нм), празеодим (1300 нм), эрбий (1460-1640 нм), тулий (1900-250 нм), гольмий (2025-2200 нм) и диспрозий (2600-3400 нм).

Благодаря такому широкому диапазону производимых длин волн, волоконные лазеры идеально подходят для различных применений, таких как лазерная резка, текстурирование, очистка, гравировка, сверление, маркировка и сварка. Это также позволяет использовать волоконные лазеры в различных отраслях, таких как медицина, оборона, телекоммуникации, автомобилестроение, спектроскопия, электротехника, производство и транспорт.

Как работает волоконный лазер

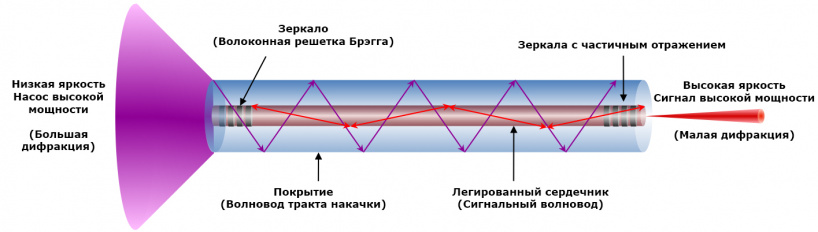

Схема волоконного лазера

Волоконный лазер назван в честь его активной среды, которая представляет собой оптическое волокно. Любая волоконная лазерная установка, которая производит хорошо коллимированный мощный лазерный луч, делает это за пять основных этапов. Они следующие:

  • Создание светового пучка накачки;
  • Сбор и перемещение в оптическое волокно;
  • Прохождение светового пучка накачки через оптическое волокно;
  • Стимулированное излучение в резонаторе лазера;
  • Усиление необработанного лазерного света в лазерный луч;

Создание света накачки

Именно здесь в систему поступает энергия для лазерного луча. В волоконных лазерах мы используем электричество в качестве источника энергии. Лазерные диоды накачки, преобразуют электрическую энергию в световую. В высококачественных диодах преобразование надежно и эффективно и производит световую энергию только с определенной длиной волны.

Кстати, низкокачественные лазерные диоды были одним из основных препятствий, которые мешали прогрессу лазерной технологии в течение примерно 3 десятилетий.

В большинстве случаев этот свет накачки или луч накачки производится по частям несколькими лазерными диодами и затем соединяется в оптоволоконном кабеле. Например, существуют 20-ваттные лазерные установки, которые объединяют свет накачки от 11 лазерных диодов в оптоволоконном кабеле.

Сбор и перемещение в оптическое волокно

Соединитель объединяет свет от нескольких лазерных диодов в один. Этот соединитель является частью оптического волокна. С одной стороны, он имеет несколько точек входа, каждая из которых подключается к волокну от отдельного лазерного диода.

На другой стороне есть одна точка выхода, которая соединяется с основным волокном. Когда весь свет собран, он направляется к лазерной среде или среде усиления.

Свет накачки проходит через оптическое волокно

На следующем этапе свет лазерного диода проходит через оптическое волокно к лазерной среде. Оптоволокно состоит из двух основных компонентов: сердцевины и оболочки. Сердцевина изготовлена из кварцевого стекла и обеспечивает путь для света. Сердцевина покрыта оболочкой. Когда свет достигает оболочки, он весь отражается обратно в сердцевину.

Волоконные лазеры неизменно теряют часть мощности из-за нагрева, но превосходное соотношение площади поверхности и объема способствует эффективному рассеиванию тепла, что приводит к очень незначительному тепловому износу.

При дальнейшем движении по оптическому волокну свет в конце концов достигает легированной части волокна. Эта часть известна как лазерный резонатор.

Популярные модели лазерных станков:

Производитель XTLASER (Китай) 92 Оптоволоконный станок для резки металла XTC-1530H/2000 Raycus

Оптоволоконный станок для резки металла XTC-1530H/2000 Raycus

Рабочая зона 1500х3000 мм. Источник 2000 Вт Raycus. Резка нержавеющей стали до 8 мм, углеродистой стали до 16 мм.

Производитель XTLASER (Китай) 1 Оптоволоконный лазер для резки труб XTC-T220/2000 Raycus

Оптоволоконный лазер для резки труб XTC-T220/2000 Raycus

Диаметр труб 220 мм. Длина труб 6000 мм. Мощность лазера 2000 Вт. Лазерный источник Raycus.

Производитель XTLASER (Китай) 31 Оптоволоконный лазерный сварочный аппарат + лазерный очиститель + лазерный резак 3 в 1 XTW-A/1500 Raycus

Стимулированное излучение в лазерном резонаторе

Стимулированное излучение в лазерном резонаторе

Когда свет лазерного диода достигает легированного волокна, он ударяется об атомы редкоземельного элемента и возбуждает его электроны на более высокий энергетический уровень. Со временем это приводит к инверсной среде, которая необходима для создания стандартного лазера.

Инверсная среда в лазере относится к состоянию среды усиления, в которой большее количество электронов находится в возбужденном состоянии по сравнению с теми, которые не находятся в возбужденном состоянии. Оно называется инверсной средой, потому что это противоположно нормальному состоянию, в котором только несколько атомов имеют возбужденные электроны.

Когда некоторые из этих электронов естественным образом опускаются на более низкие энергетические уровни, они испускают фотоны только определенной длины волны. Эти фотоны взаимодействуют с другими возбужденными электронами, побуждая их испускать аналогичные фотоны и отступать на свои первоначальные более низкие энергетические уровни. Это физический процесс "стимулированного излучения", который является частью аббревиатуры LASER (Light Amplification by Stimulated Emission of Radiation).

Электроны, которые возвращаются в свое первоначальное спокойное состояние, вновь возбуждаются входящим светом от диодов накачки. В конце концов, процесс достигает равновесия между возбужденными и спокойными электронами, давая нам постоянный поток необработанного лазерного света. Этот свет необходимо очистить, чтобы использовать его в различных целях.

Усиление необработанного лазерного излучения в лазерный луч

Прежде чем использовать необработанное лазерное излучение из легированного волокна, его необходимо сначала усилить. В волоконных лазерах это делается с помощью волоконных брэгговских решеток (FBG). Эти решетки заменяют обычные диэлектрические зеркала, действуя как зеркала с различной отражательной способностью.

Свет скачет туда-сюда между брэгговскими решетками. Часть лазерного света проходит в одном направлении, а оставшийся свет отражается в полость лазера. Та часть, которая проходит через решетку, становится лазерным лучом. Этот луч затем проходит через осциллятор (и иногда через комбинатор) для улучшения когерентности и затем подается на выход.
