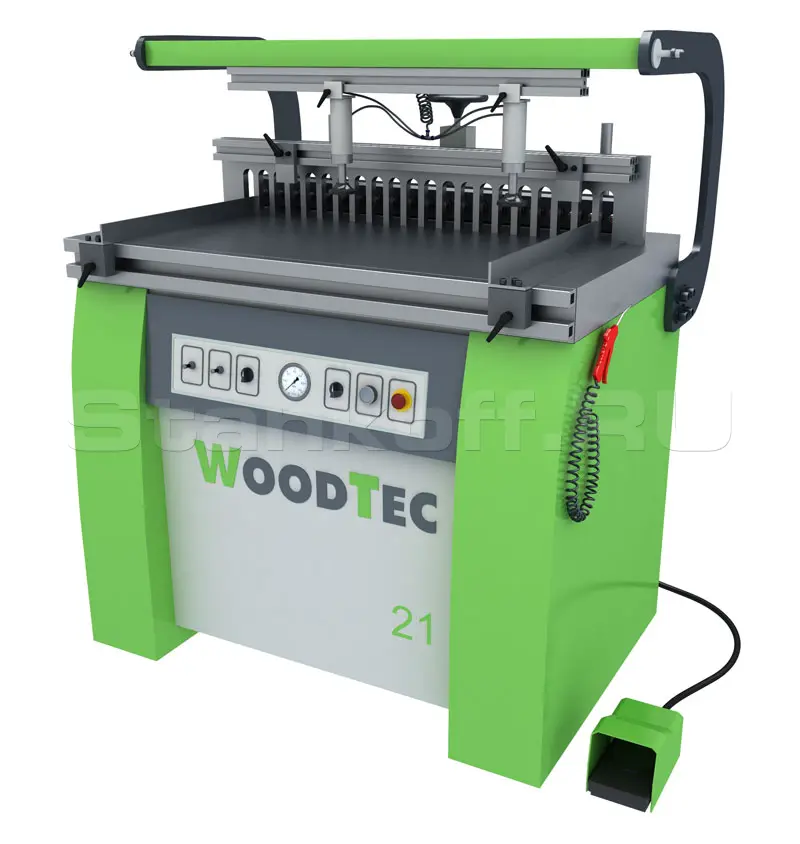

Сверлильно-присадочный станок WT-21

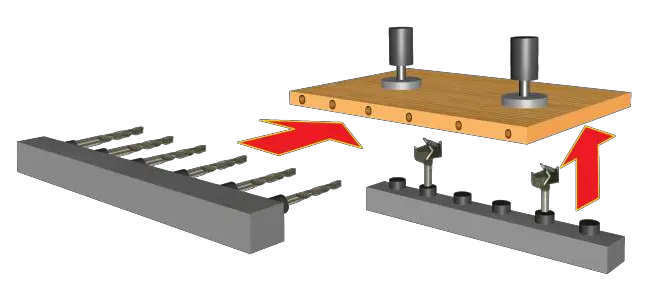

Схема обработки

Схема обработки готового изделия

Назначение

Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Область применения

На средних и крупных предприятиях по производству корпусной мебели.

Отличительные особенности

• Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32мм;
• При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневматический привод разворачивается на 90° вертикально, при этом обработка ведется снизу. Возможны промежуточная установка наклона под 45°;
• Шпиндели снабжены быстросъемными цангами для замены инструмента;
• Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики;
• В стандартную комплектацию станка входят 5 быстросъемных цанг.
• В стандартной комплектации присутствуют 3 базирующие линейки, 2 по 1500мм и одна 2400 мм.

Конструктивные особенности

	Сверление по пласти и торцам изделия На фото показано положение шпиндельной головки при вертикальном сверлении; для сверления торца изделия необходимо изменить положение шпиндельной головки на горизонтальное. Пневматические прижимы для быстрого фиксирования заготовки любой толщины приводятся в действие пневмопедалью и исключают необходимость ручной регулировки.
	Широкие возможности шпиндельной траверсы При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневматический привод разворачивается на 90° вертикально, при этом обработка ведется снизу. Возможны промежуточная установка наклона под 45°;
	Базирующие линейки В стандартной комплектации присутствуют 3 базирующие линейки, 2 по 1500мм и одна 2400 мм.
	Электрокомпоненты Все ответственные электрокомпоненты органов управления станка изготовлены самыми известными мировыми лидерами в данной отрасли.
