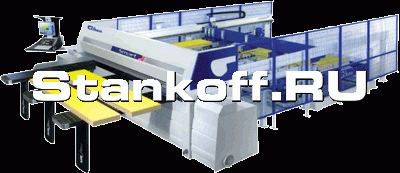

Форматно-раскроечный центр с ЧПУ Smart SPT 95 3800х2200

Схема обработки

Габаритные размеры элементов станка

Конструктивные особенности

Станина

Станина выполнена из сверхпрочной стали и установлена на опоры большого сечения, что гарантирует жёсткость и предотвращает прогиб конструкции, а также обеспечивает точный пропил в процессе работы. нагрузки, воздействующие на станину, были математически просчитаны при проектировании, вследствие чего определено, что подобная конструкция не имеет критических точек на прогиб и кручение.

Станина с горизонтальными направляющими пильной каретки обеспечивает устойчивость всей конструкции. две горизонтальные цилиндрические направляющие позволяют распределить вес пильной каретки таким образом, что обеспечивается устойчивость и линейность шага. вертикальный подъём пилы осуществляется посредством фиксированных направляющих большого диаметра, которые гарантируют точность и находятся перпендикулярно рабочему столу для достижения оптимального качества раскроя.

Пильный узел перемещается при помощи надёжной и эффективной передачи. специальная цепь обеспечивает быстрое и равномерное движение пильной каретки без вибрации. не требует смазки.
Осуществляется автоматический контроль шага пильной каретки в соответствии с размерами заготовки для предотвращения ненужных движений каретки и увеличения производительности станка.

Крепление дисковых пил осуществляется вне рабочей зоны станка при помощи зажимных фланцев с пневматической системой блокировки.

Направляющие и стальной толкатель, оснащённые высокоточной зубчатой рейкой, гарантируют качество и точность раскроя в течение всего времени работы. стальные захваты с нижними подвижными губками фиксируют пакет плит в течение всего цикла раскроя, пока не произойдёт последний рез.

боковое выравнивающее устройство с прижимным роликом обеспечивает высокоскоростное выполнение всех операций. выравнивающее устройство включается в начале технологического цикла и затем постоянно находится в контакте с панелью.

выравнивающее устройство с прижимным роликом работает только перед смыканием прижимной балки. штабель панелей отодвигается назад, в то время как выравнивающее устройство позиционируется, а затем штабель перемещается вперёд к отмеченным позициям, при этом выравнивающее устройство находится в контакте со штабелем.

во время цикла раскроя выравнивающее устройство с постоянным присутствием прижимного ролика функционирует только в начале цикла и никогда не функционирует во время последующего позиционирования толкателя. прижимная балка опускается сразу после позиционирования толкателя, таким образом, выравнивающее устройство не влияет на производственный цикл.
в других системах без прижимного ролика, выравнивающее устройство должно каждый раз функционировать после позиционирования толкателя, таким образом, мешая опусканию прижимной балки и подъёму пилы для раскроя. это время может быть оценено примерно на 20% больше чем время, которое занимает система фирмы «giben» с постоянным прижимным роликом.

передняя часть станка оснащена загрузочными столами с системой формирования воздушной подушки. столы предназначены для загрузки плит дстп и выгрузки деталей и срезков, а так же для разворота пакета дсп из продольного в поперечное положение по отношению к рабочей области станка.

русифицированная система чпу контролирует все узлы и агрегаты станка.
встроенное программное обеспечение «g-vision» на основе последних компьютерных технологий работает под операционной системой microsoft windows. оно является простым в работе, тем самым достигается максимальная автоматизация и лёгкое программирование. станок работает по программе в автоматическом режиме.
преимущества:
- последовательное выполнение раскроя листов, хранение последовательности раскроя плит и переход с листа на лист без дополнительного привлечения пользователя;
- регулирование скорости пильной каретки в соответствии с высотой штабеля и шириной раскроя;
- прямой контроль функций станка для детальной диагностики и устранения неисправностей;
- автоматический расчёт переднего и заднего торцевания;
- раскрой в шахматном порядке;
- зигзагообразные/смещённые распилы;
- прямые распилы;
- многократные z -распилы;
- многократные w -распилы.

Графическое отображение карты раскроя с отображением процесса раскроя в реальном времени в ходе работы станка.
во время работы оператору даются подсказки.

Функция «редактор» позволяет вводить новые карты раскроя в ходе работы станка с отображением их на дисплее с указанием неиспользуемых обрезков и нужных деталей разным цветом.

Возможные опции

pf-подрезная пила на пильной каретке необходима для подрезки кромок с квадратным и круглым профилем на деталях с пост и софтформингом.

Приспособление для раскроя панелей с выдающимся за торец плиты облицовочным покрытием необходимо для обрезки плитных материалов в требуемый размер.

Подвижный стол с системой формирования воздушной подушки позволяет настраивать ширину рабочей зоны приёмных столов в зависимости от габаритных размеров распиливаемых заготовок.

Позволяет делать распил деталей под углом отличным от 90?.

Воздушный/жидкостный распылитель для охлаждения пил для высококачественного раскроя термопластиков и различных термопластичных материалов.

очень удобен при раскрое заготовок из массивной древесины. указывает путь пропила и позволяет повысить полезный выход готовой продукции.

регулировка подъёма основной пилы производится автоматически согласно высоте пакета, тем самым гарантируется постоянное качество реза в любых условиях.

Данная функция позволяет в автоматическом режиме производить множественные пазы для изготовления гнутых элементов в мебельных изделиях.

Высокоточная горизонтальная и вертикальная электрическая регулировка положения подрезной пилы осуществляется непосредственно через программу «g-vision».

Программу автоматического создания карт раскроя максимально оптимизированных по разным параметрам для уменьшения количества отходов возможно установить по отдельному заказу.

По заказу может быть установлено программного обеспечения для печати этикеток, в том числе со штрих-кодом. этикетки служат для наклеивания на каждую деталь и являются сопровождающим документом, содержащим всю необходимую информацию о заготовке (артикул, материал, габаритные размеры) и данные по её обработке (необходимость нанесения кромки, сверление и т.п.).

Отличительные особенности форматно-раскроечного центра с чпу с задней загрузкой мод. «smart spt»:

Кроме передней загрузки плитных материалов конструкция станка предусматривает также заднюю автоматическую загрузку с электромеханического подъёмного стола, что облегчает труд оператора, а также позволяет увеличить производительность станка на 25-30%.

Винтовые зажимы для загрузки и подачи. подъёмный стол на заказ может быть оснащён холостыми или приводными роликами.

По всему периметру станка имеются заграждения, предотвращающие доступ в рабочую зону станка.

Захваты с нижней плавающей губкой загружают пакет плит на рабочий стол для переднего выравнивания. после выравнивания листов захваты блокируют пакет.

Передние выравнивающие устройства выравнивают штабель до того, как осуществляется раскрой по определённой длине.

Возможна установка заднего подъёмного стола для автоматической боковой загрузки станка. стол может быть оснащён холостыми или приводными роликами.

Столы с воздушной подушкой могут иметь эргономичную конструкцию.
