Форматно-раскроечный станок с фрезерным узлом Duo 400B-B

Name: Форматно-раскроечный станок с фрезерным узлом Duo 400B-B
Brand: Sicar
Price: 731501 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Sicar (Италия, Китай) Китай

Краткие характеристики

Артикул: Duo 400B-B
Размеры каретки, мм: 3200 × 315
Максимальная ширина заготовки, мм: 1170
Максимальная глубина пропила, мм: 95
Максимальная глубина пропила при наклоне 45°, мм: 75
Максимальная глубина пропила при наклоне 90°, мм: 100

Все характеристики

Модели серии

Все товары

Duo 400B

Цена под заказ

731 501 ₽

Куда отправить КП?

До бесплатной доставки

ещё 10 000 ₽

В корзине 0 ₽ из 10 000 ₽

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Максим Никитин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Предназначен для распиловки облицованных плит, а также фрезерных и шипорезных работ. Этот профессиональный станок оснащен настольной пилой, расширительным столом, толщиномером и фрезерным узлом.

Станок профессиональной серии, подходящий как для крупных фабрик, так и для небольших мастерских.

Станок удобен в эксплуатации. Два независимых двигателя класса 1 обеспечивают достаточную мощность, а изменение используемой функции достигается одним щелчком переключателя.

Данная модель имеет самый высокий класс точности, который не превзойдут даже полноразмерные станки. Чугунная конструкция рабочей зоны позволяет уверенно обрабатывать даже тяжелые детали.

Схемы обработки

Форматный раскрой плитных материалов (дсп, лдсп, мдф, фанера)

Особенности конструкции

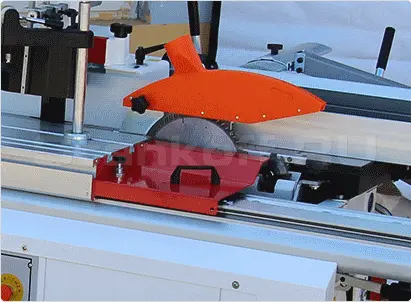

Пильный узел

Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов.

Фрезерный узел

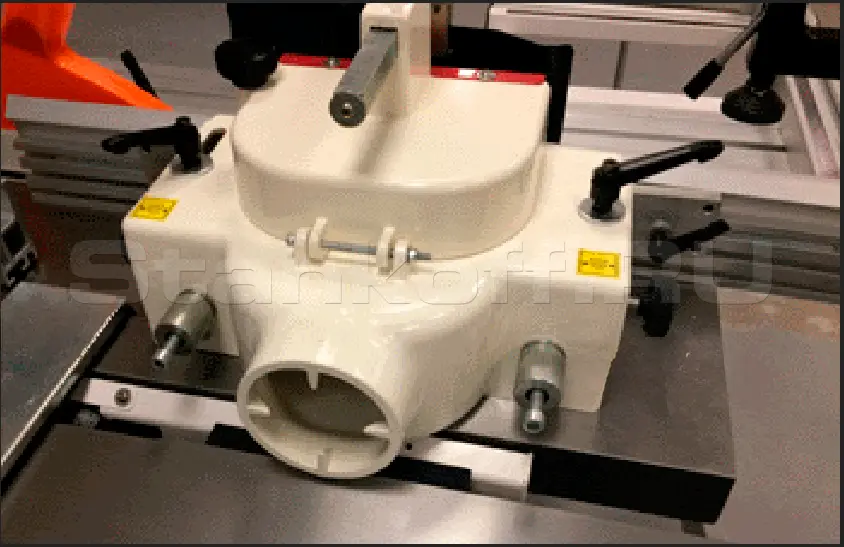

Максимальная жесткость и устойчивость шпинделя в любых рабочих условиях благодаря массивной опоре шпиндельного блока. Четыре скорости (2000/3100/4400/7000 об/мин), предусмотренные в станке, идеальны для любых видов обработки: профилирование, криволинейное фрезерование по шаблону, нарезка шипов. Фрезерный шпиндель размещен внутри чаши, защищающей внутренние механические компоненты от контакта со стружкой и пылью. Фрезерный вал диаметром 32 мм.

Каретка

Каретка длиной 3200 мм обладает легким и плавным ходом и позволяет раскраивать листы ЛДСП, ДСП, MDF, фанеры, и т.д.

Наклон пильного узла от 0 до 45°

Регулировка угла наклона пильного блока осуществляется при помощи алюминиевого маховика на фронтальной части станка по градуированной шкале. Маховик имеет фиксатор, который после установки необходимого угла препятствует сбою установленных значений в процессе работы. Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам. Также при помощи маховика осуществляется регулировка подъема/опускания фрезерного шпинделя и пильного узла.

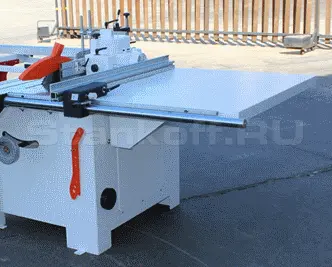

Расширительный стол

Расширительный стол обеспечивает удобную обработку листовых материалов. Максимальная ширина распила по параллельному упору – 1170 мм.

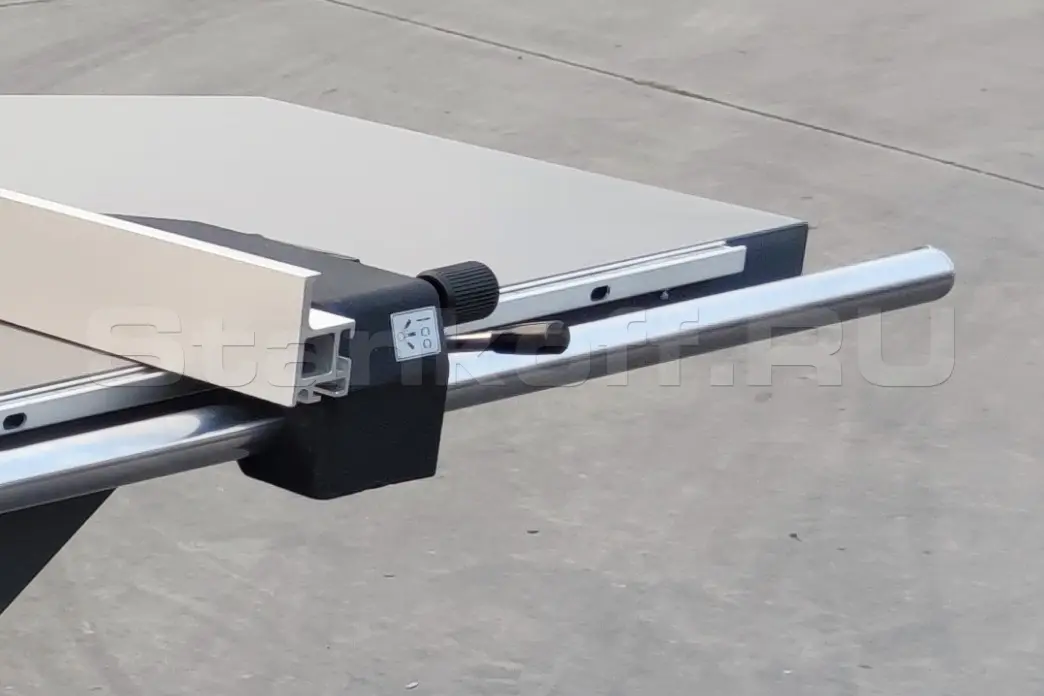

Параллельный упор

Идеально подойдет для параллельного раскроя на подвижном столе. Опорная поверхность поперечного упора используется во взаимодействии с параллельным упором и, таким образом, обеспечивается точное прилегание обрабатываемой заготовки. Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления. Параллельный упор перемещается по усиленной цилиндрической направляющей и имеет точную подстройку.

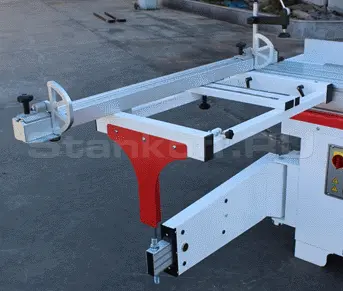

Поперечная телескопическая линейка

Телескопическая конструкция поддерживающего устройства для базирования крупногабаритных изделий позволяет избежать перекосов опорной рамы даже при высоких нагрузках. Опорный стол с легкостью можно перемещать по всей длине каретки, ослабив всего 2 флажковых упора. Поворот линейки от 0 до 45°.для угловых резов. Поддерживающий стол, на котором закреплена поперечная линейка, имеет усиленное крепление в 3-х точках к телескопической опоре.

Эксцентриковый прижим

Надежно прижимает изделие к каретке, исключая вибрацию и смещение деталей при пилении, что обеспечивает идеальное качество раскроя.

Упор на каретке

Передвижной упор на каретке полностью исключает перекос и люфт при пилении. Скорость позиционирования бокового упора на необходимое значение составляет считанные секунды.

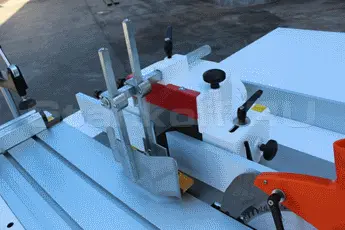

Регулировка направляющих линеек фрезерного узла

Фрезерный узел оснащен механизмом регулировки направляющих. Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка.

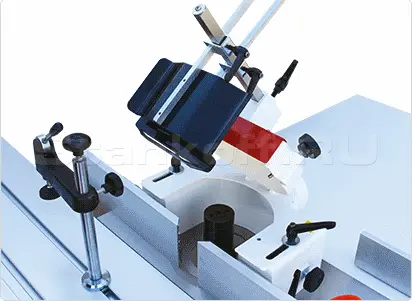

Прижимное устройство

При фрезеровании заготовка фиксируется сверху и сбоку, что повышает точность обработки и безопасность работы.

Панель управления

Панель управления расположена на передней части станка и включает кнопки управления пильным и фрезерным узлами, аварийную остановку и электронную индикацию угла наклона.

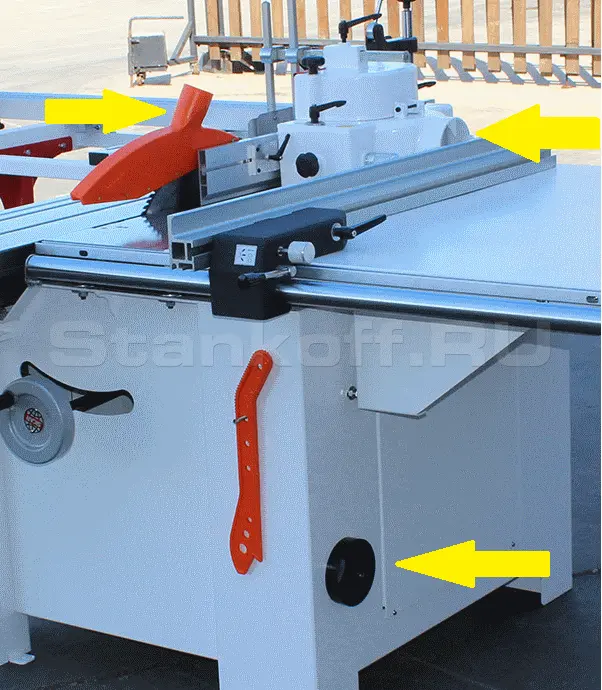

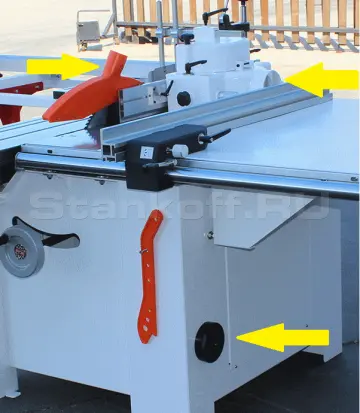

Аспирация

На станке расположены 3 патрубка для подключения аспирации.

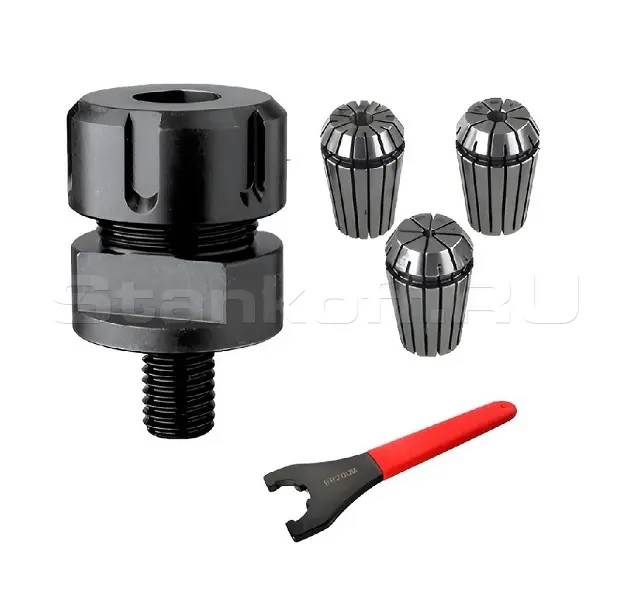

Концевые (цанговые) фрезы

В комплект входит переходник для установки концевых фрез и 3 цанги ER20 под хвостовики 8, 10 и 12 мм. Переходник устанавливается во фрезерный шпиндель и позволяет работать с концевыми фрезами.

Шипорезный комплект

В комплект входят кожух для фрез Ø260 мм и чугунная шипорезная приставка для коротких заготовок. Приставка обеспечивает надежную фиксацию заготовки и позволяет выполнять шипы на коротких деталях.

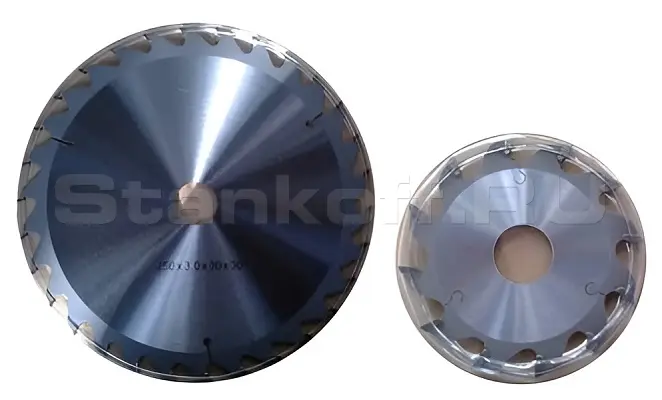

Комплект пил

• Основная пила – ø 300x30 мм;
• Подрезная пила – ø 90x22 мм.

Характеристики

Размеры каретки, мм	3200 × 315
Максимальная ширина заготовки, мм	1170
Максимальная глубина пропила, мм	95
Максимальная глубина пропила при наклоне 45°, мм	75
Максимальная глубина пропила при наклоне 90°, мм	100
Наклон пильного узла	0 - 45°
Размеры рабочего стола, мм	1280 × 1112
Диаметр основной пилы, мм	300
Посадочный диаметр основной пилы, мм	30
Диаметр подрезной пилы, мм	90
Посадочный диаметр подрезной пилы, мм	22
Скорость вращения основной пилы, об/мин	4500
Скорость вращения подрезной пилы, об/мин	7000
Мощность электродвигателя основной пилы, кВт	4
Фрезерный узел
Диаметр шпинделя, мм	32
Макс. диаметр инструмента, мм	180
Высота шпинделя, мм	105
Частота вращения шпинделя, об/мин	2000/3100/4400/7000
Вертикальный ход шпинделя, мм	115
Габариты
Габаритные размеры станка, мм	3200 × 1800 × 875
