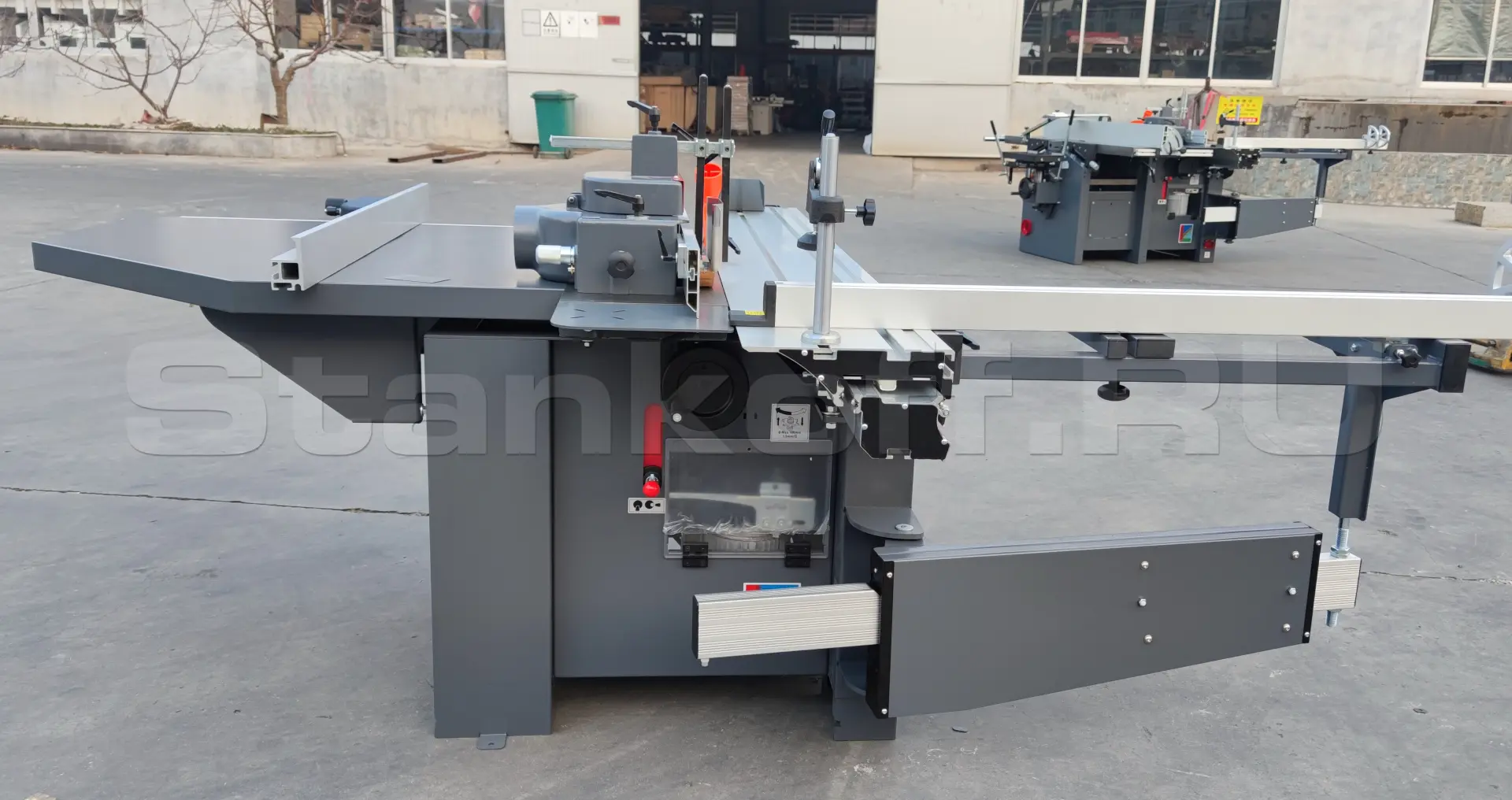

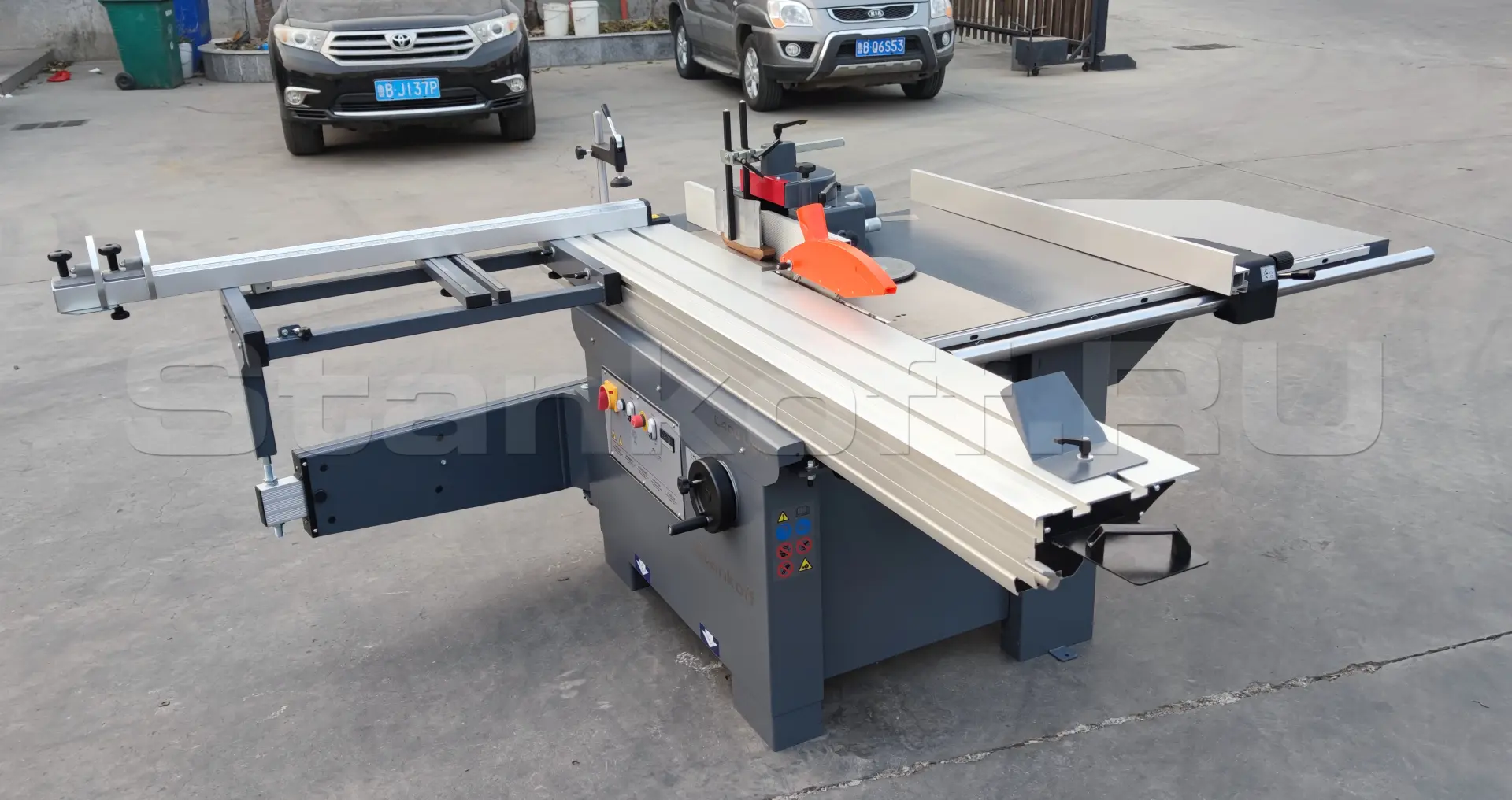

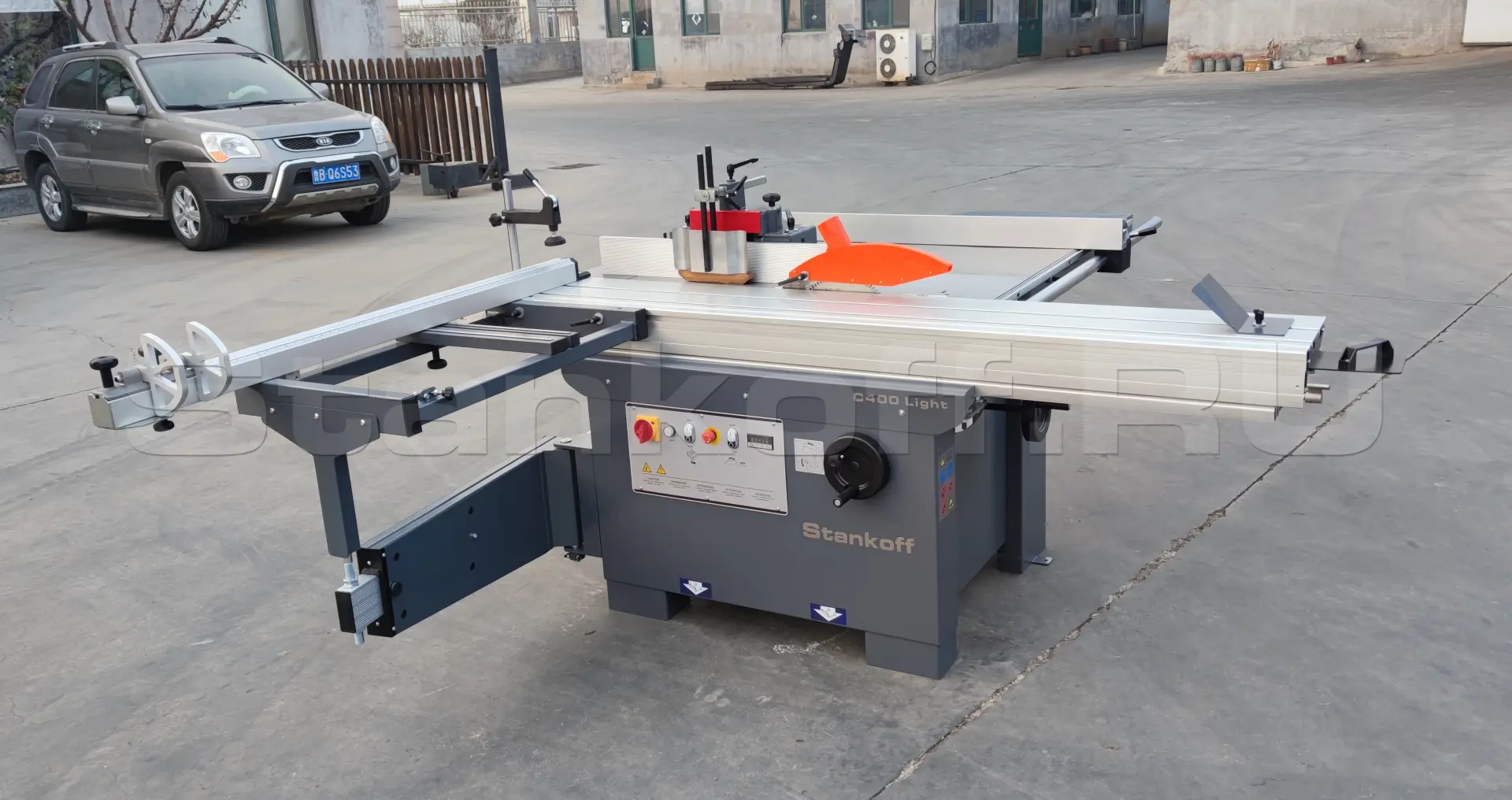

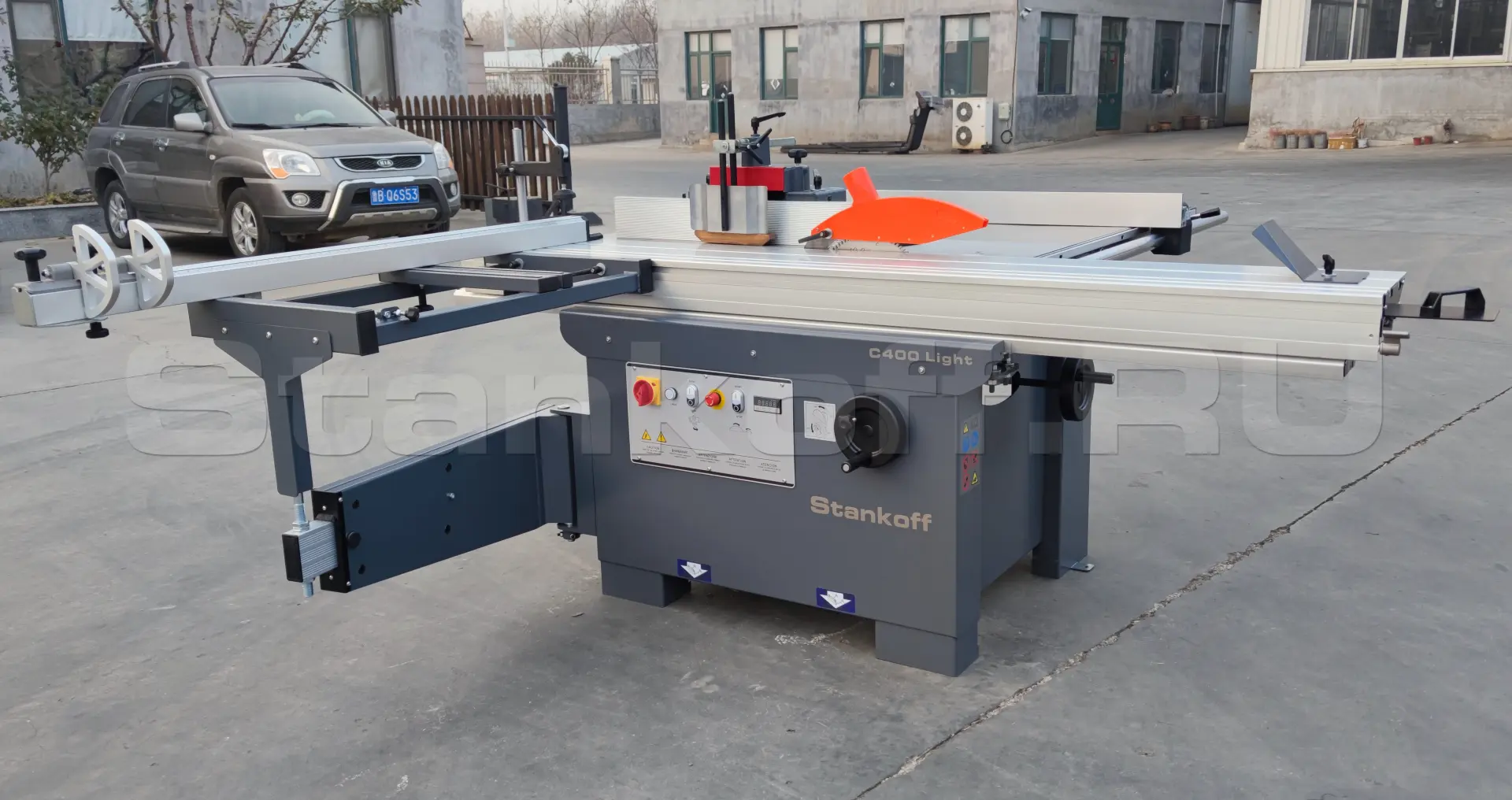

Пильно-фрезерный станок Duo 400B

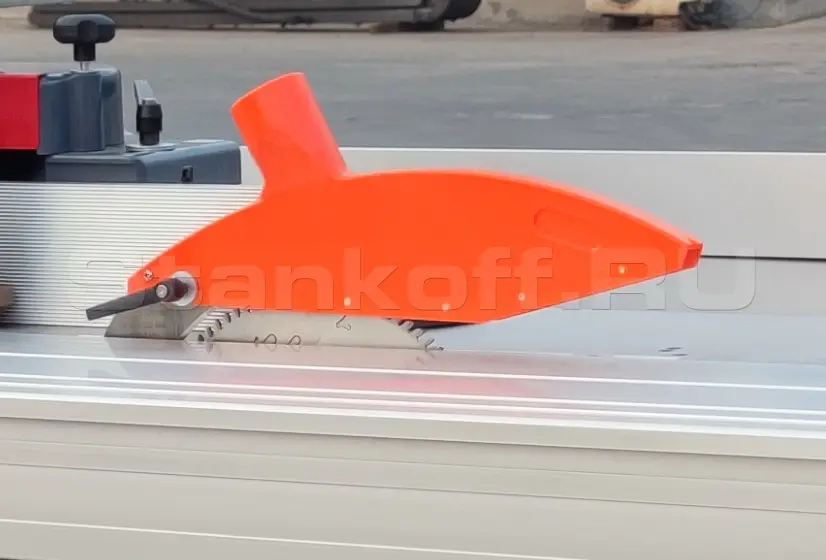

Пильный узел

Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов. Шариковая каретка обеспечивает плавный и легкий ход. Пильный модуль наклоняется на 45°. Он имеет автономный привод и систему позиционирования по высоте. Пила вращается в направлении, встречном подаче.

Фрезерный узел

Максимальная жесткость и устойчивость шпинделя в любых рабочих условиях благодаря массивной опоре шпиндельного блока. Четыре скорости (2000/3100/4400/7000 об/мин), предусмотренные в станке, идеальны для любых видов обработки: профилирование, криволинейное фрезерование по шаблону, нарезка шипов. Фрезерный шпиндель размещен внутри чаши, защищающей внутренние механические компоненты от контакта со стружкой и пылью. Фрезерный вал диаметром 32 мм.

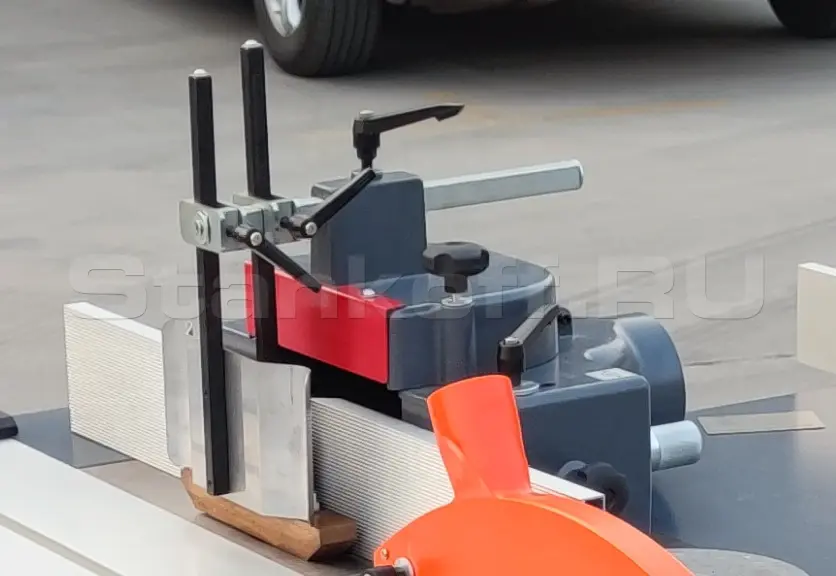

Прижимное устройство используется для надежной фиксации заготовок на поверхности рабочего стола для обеспечения точности фрезерования и безопасности эксплуатации оборудования. Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам.

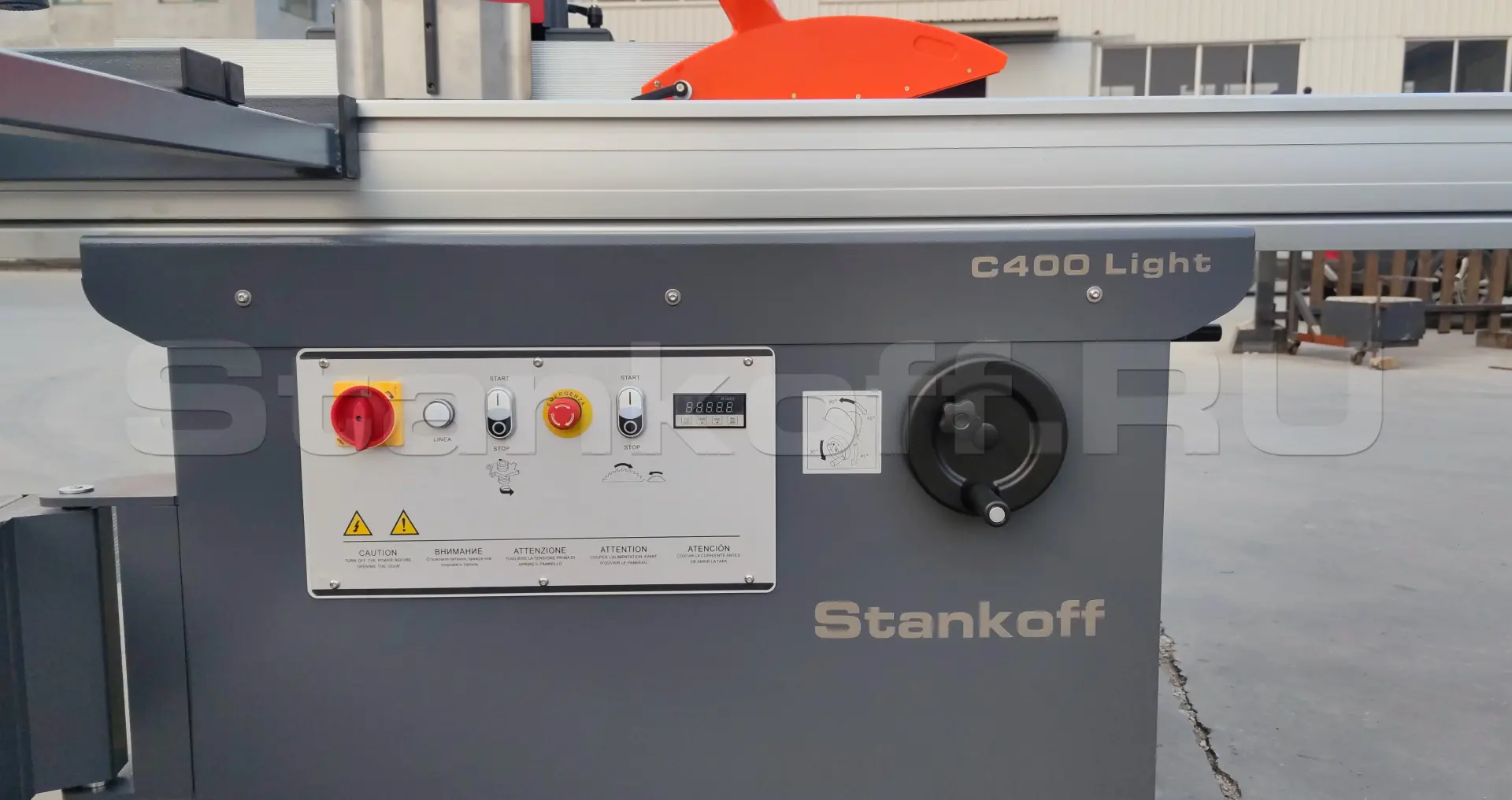

Наклон пильного узла от 0 до 45°

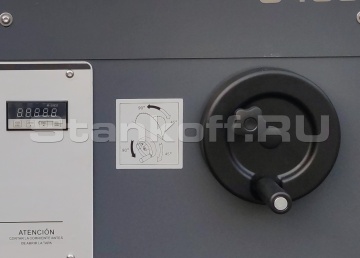

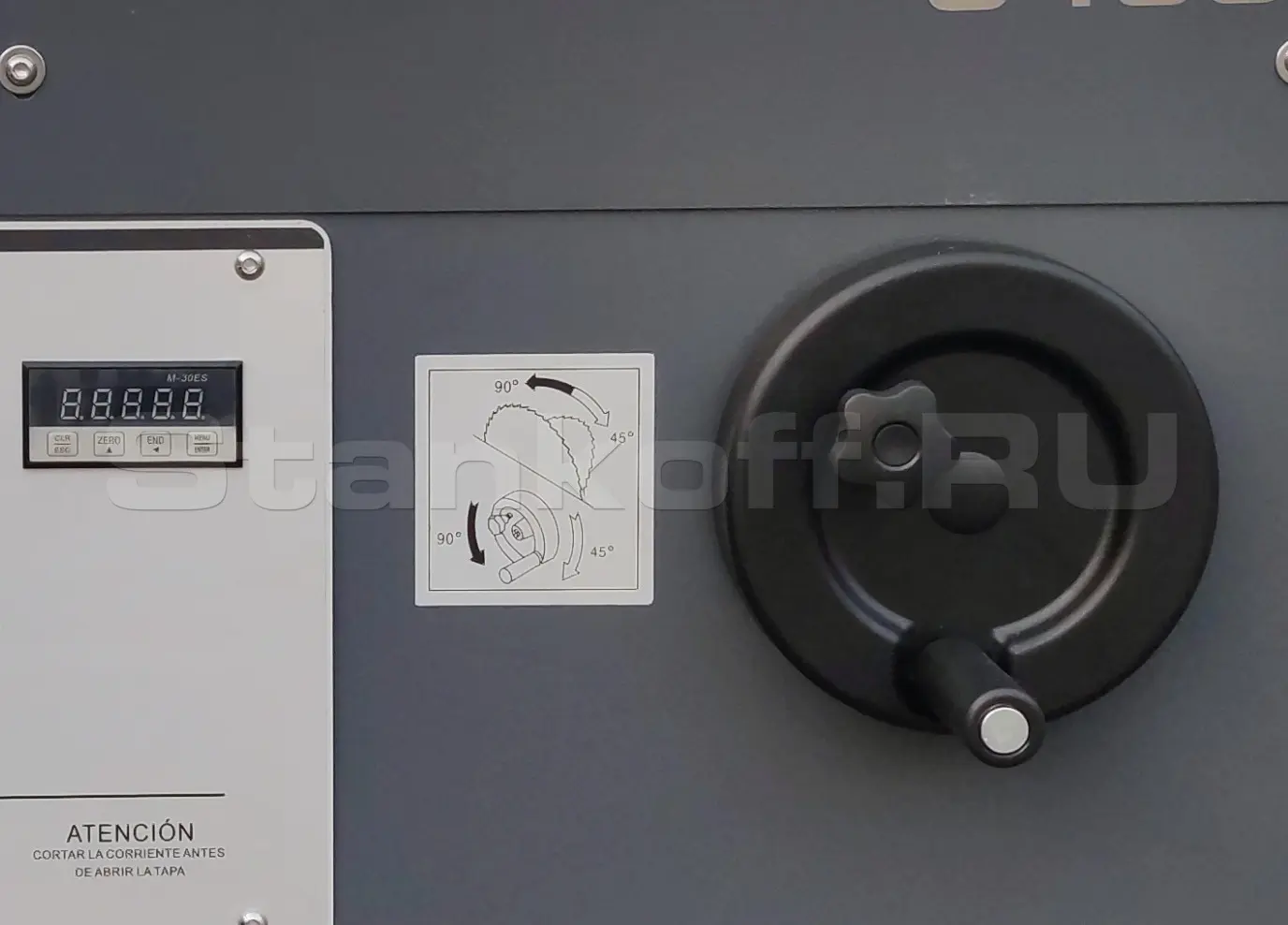

Регулировка угла наклона пильного блока осуществляется при помощи алюминиевого маховика на фронтальной части станка по градуированной шкале. Маховик имеет фиксатор, который после установки необходимого угла препятствует сбою установленных значений в процессе работы. Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам.

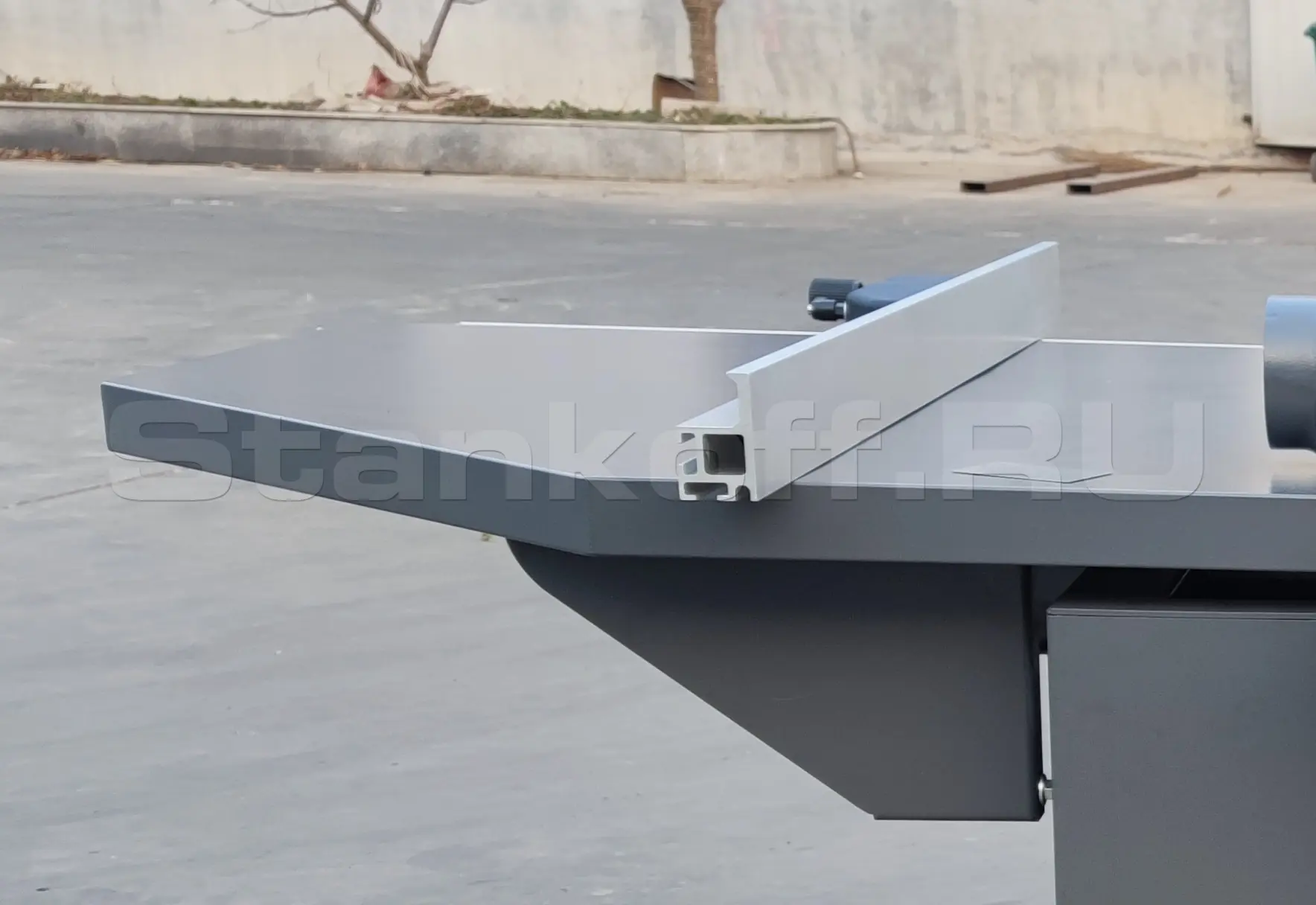

Расширительный стол

Наличие расширительного стола позволяет удобно раскраивать листовой материал. Расширительный стол имеет оптимальные размеры и обладает максимальной плавностью хода даже при большой нагрузке.

Параллельный упор

Идеально подойдет для параллельного раскроя на подвижном столе. Опорная поверхность поперечного упора используется во взаимодействии с параллельным упором и, таким образом, обеспечивается точное прилегание обрабатываемой заготовки. Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления. Параллельный упор перемещается по усиленной цилиндрической направляющей и имеет точную подстройку.

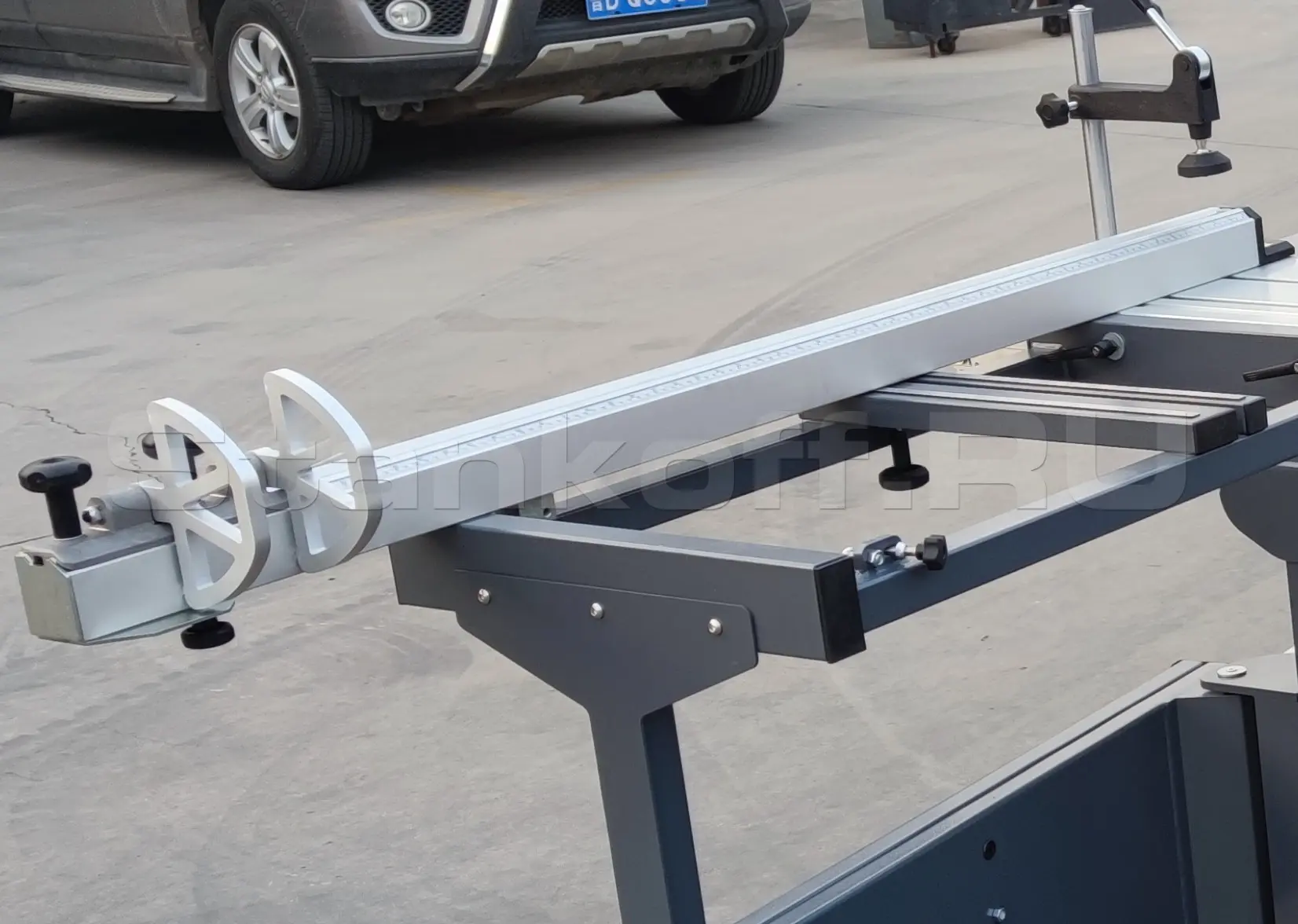

Поперечная телескопическая линейка

Телескопическая конструкция поддерживающего устройства для базирования крупногабаритных изделий позволяет избежать перекосов опорной рамы даже при высоких нагрузках. Опорный стол с легкостью можно перемещать по всей длине каретки, ослабив всего 2 флажковых упора. Поворот линейки от 0 до 45°.для угловых резов. Поддерживающий стол, на котором закреплена поперечная линейка, имеет усиленное крепление в 3-х точках к телескопической опоре.

Эксцентриковый прижим

Надежно прижимает изделие к каретке, исключая вибрацию и смещение деталей при пилении, что обеспечивает идеальное качество раскроя.

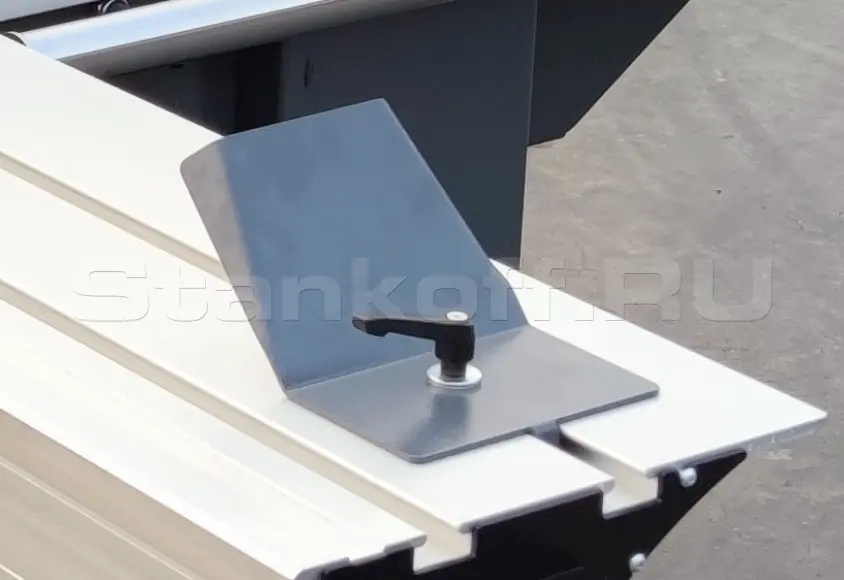

Упор на каретке

Передвижной упор на каретке полностью исключает перекос и люфт при пилении. Скорость позиционирования бокового упора на необходимое значение составляет считанные секунды.

Регулировка направляющих линеек фрезерного узла

Фрезерный узел оснащен механизмом регулировки направляющих. Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка.
