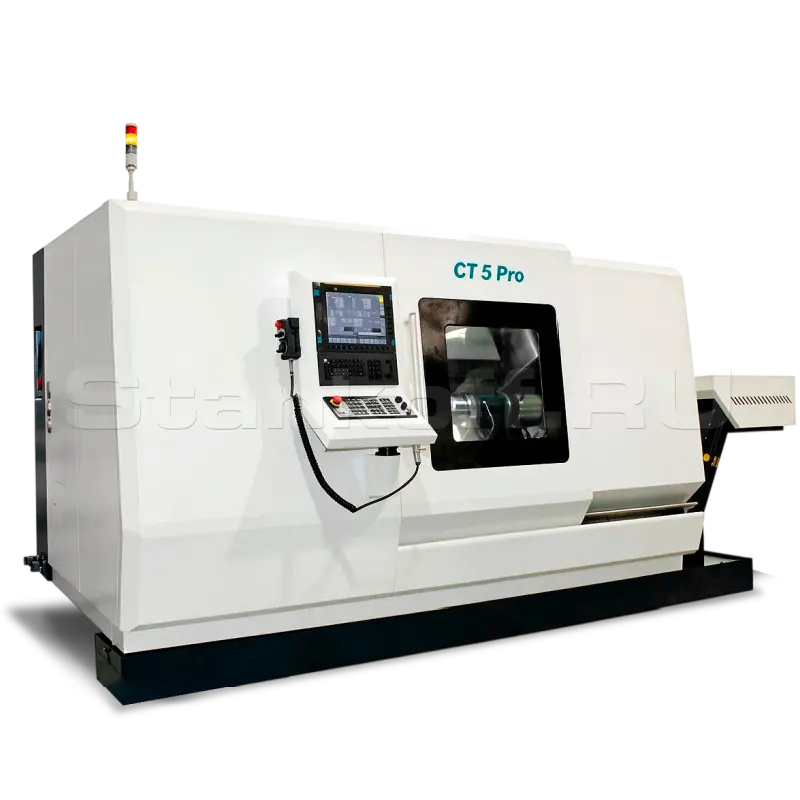

Токарный обрабатывающий центр CT5 PRO

Name: Токарный обрабатывающий центр CT5 PRO
Price: 27678697 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул CT5 PRO

Параметры обработки
Максимальный диаметр вращения, мм	550
Максимальный диаметр обработки, мм	270
Максимальная длина обработки, мм	500
Перемещения
Ход по осям X1/X2, мм	185/180
Ход по осям Z1/Z2, мм	540/540
Ход по осям Y1/Y2, мм	±40/±40
Быстрое перемещение по осям X/Y/Z, м/мин	24/12/24
Главный шпиндель
Максимальная частота вращения, об/мин	4500
Фланец шпинделя	A2-6
Диаметр переднего подшипника, мм	100
Диаметр отверстия, мм	74
Максимальный диаметр прутка, мм	65
Крутящий момент, Нм	112/210
Мощность, кВт	17,5/21,6
Противошпиндель
Максимальная частота вращения, об/мин	5000
Фланец шпинделя	A2-5
Диаметр отверстия, мм	50
Ход, мм	550
Мощность, кВт	13
Сменщик инструмента
Количество позиций, шт	12
Размер державки резца, мм	25
Диаметр расточного инструмента, мм	40
Максимальная частота вращения приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	2,7
Максимальный крутящий момент, Нм	32
Электропитание
Максимальная мощность, кВА	50
Напряжение, В	400
Частота, Гц	50/60
Точность обработки
Класс точности обработки	VDI 3441
Точность позиционирования, мм	0,006
Повторяемость позиционирования, мм	0,004
Повторяемость позиционирования оси C, °/сек	≤15
Гидравлическая система
Объём гидравлического бака, л	30
Максимальное рабочее давление, бар	50
Пневматическая система
Рабочее давление воздуха, бар	6
Расход воздуха, л/мин	15
Система охлаждения
Объём бака СОЖ, л	200
Мощность насоса СОЖ, кВт	0,4
Габариты
Габариты (ДxШxВ), мм	3455x2500x2250
Вес (с конвейером), кг	6500

Все характеристики

27 678 697 ₽ обновлено 29 июля

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

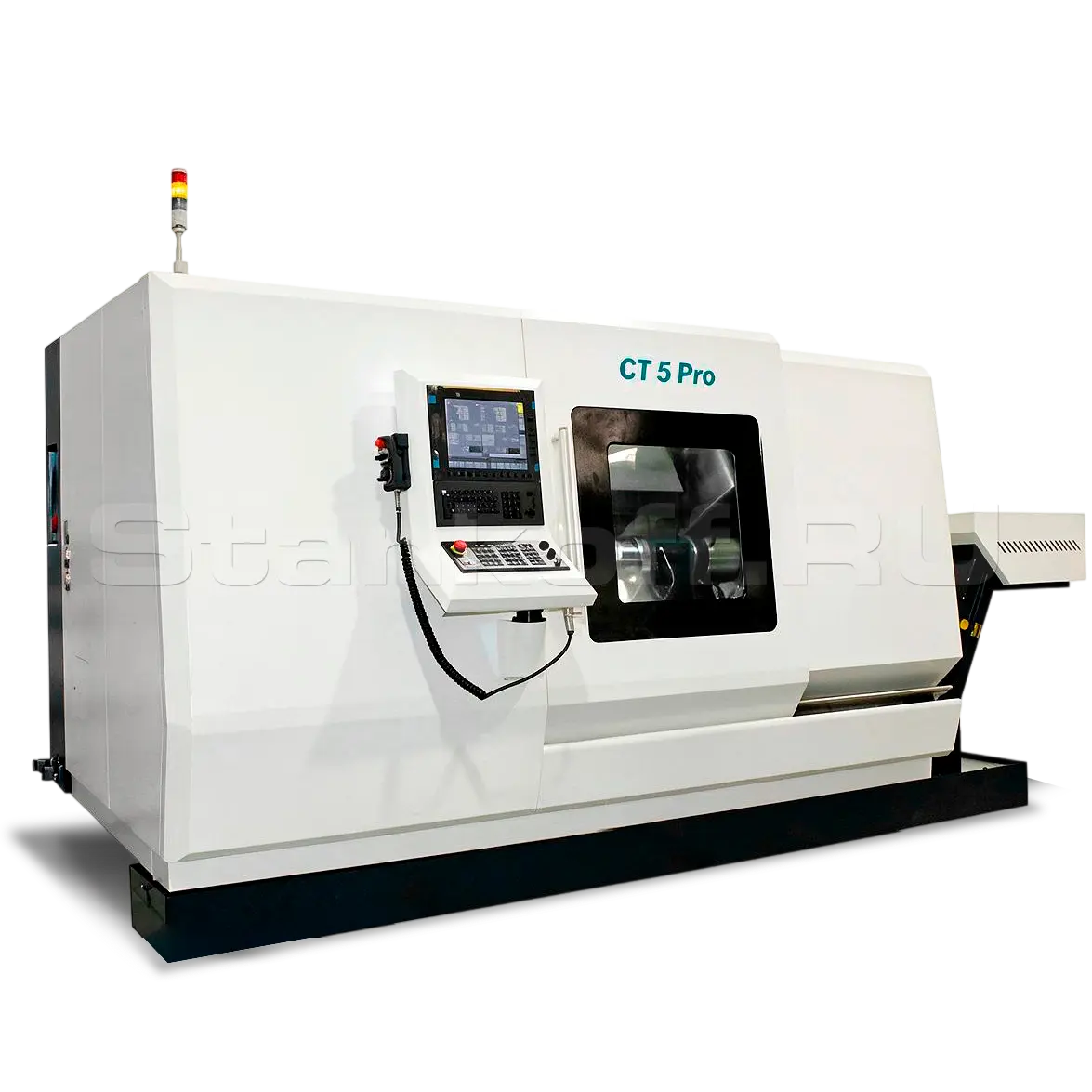

Двухшпиндельный токарно-фрезерный обрабатывающий центр CT5 PRO предназначен для комплексной токарной и фрезерной обработки деталей с использованием главного шпинделя, противошпинделя и двух 12-позиционных револьверных головок с приводным инструментом.

Конструкция рассчитана на концентрацию нескольких технологических операций и сокращение количества повторных закреплений заготовки. Оборудование подходит для серийной обработки валов, автомобильных приводных валов, валов электродвигателей и других деталей тел вращения.

Привод главного шпинделя осуществляется от бесщёточного электродвигателя переменного тока через ремённую передачу. Такая конструкция обеспечивает стабильную передачу крутящего момента, снижает передачу вибраций и упрощает техническое обслуживание узла.
Станок оснащён стружечным конвейером, баком СОЖ объёмом 200 л и насосом подачи охлаждающей жидкости.
Оси X, Y и Z оснащены абсолютными датчиками положения – энкодерами, обеспечивающими точную передачу данных о текущем положении осей в систему ЧПУ.
Ось C обеспечивает точное угловое позиционирование шпинделя и его интерполяционное управление при обработке приводным инструментом.

Конструктивные особенности

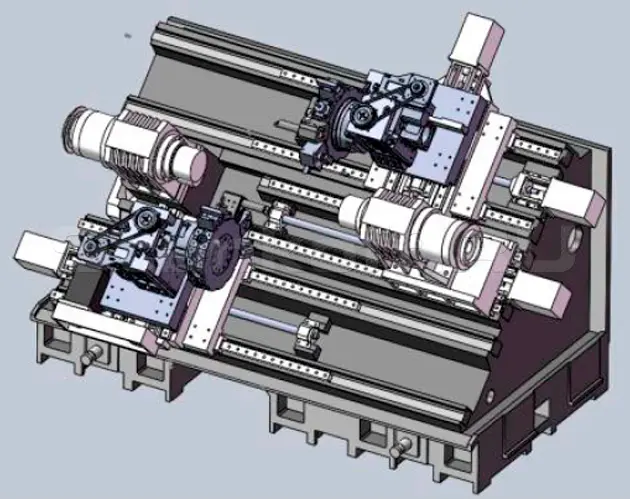

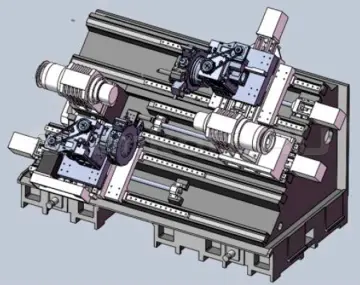

Станина

Станина изготовлена из высококачественного чугуна и имеет наклон 60°. Конструкция отличается высокой жёсткостью, термостабильностью и сопротивлением скручиванию. По всем координатным осям установлены линейные направляющие с защитными телескопическими кожухами.

Ось Y

Ось Y обеспечивает поперечное смещение револьверной головки относительно центра вращения детали. Она позволяет выполнять внецентровое сверление, боковое и контурное фрезерование, обработку пазов, лысок и других элементов, смещённых относительно продольной оси заготовки. Совместная работа осей Y и C расширяет возможности комплексной токарно-фрезерной обработки.

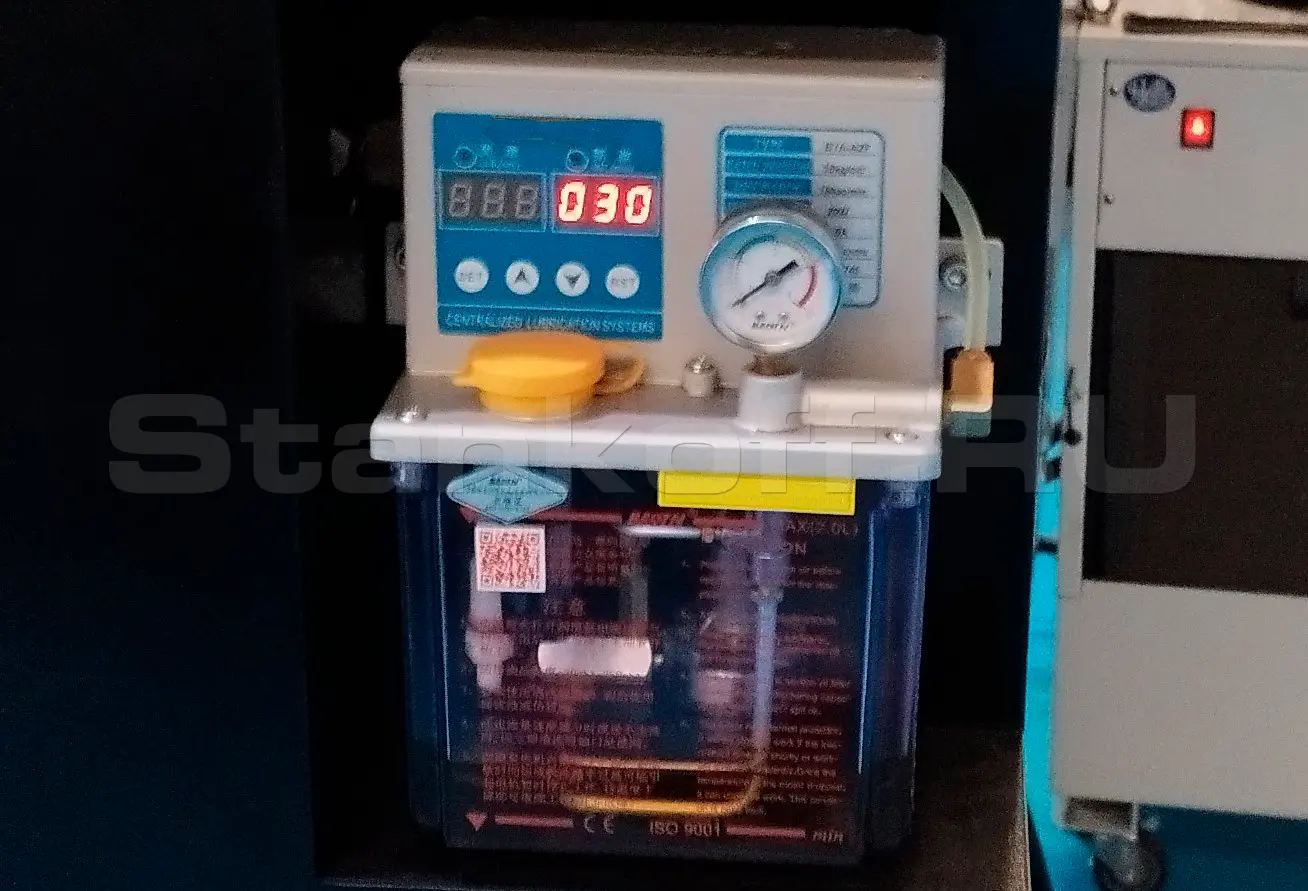

Автоматическая система смазки

Централизованная система автоматически подаёт смазку к линейным направляющим и шарико-винтовым передачам.

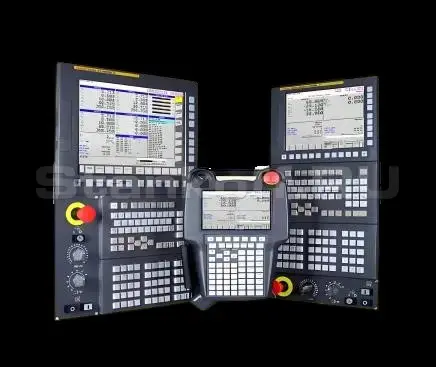

Система ЧПУ FANUC 0i-TF Plus

Система управляет 7 сервоосями, двумя шпинделями, приводным инструментом и двумя осями C. Поддерживает токарную, фрезерную, сверлильную и резьбонарезную обработку, готовые технологические циклы, линейную и круговую интерполяцию, позиционирование шпинделей и компенсацию инструмента. Для загрузки программ предусмотрены USB и Ethernet, объём расширенной памяти — 2 ГБ

Характеристики

Параметры обработки
Максимальный диаметр вращения, мм	550
Максимальный диаметр обработки, мм	270
Максимальная длина обработки, мм	500
Перемещения
Ход по осям X1/X2, мм	185/180
Ход по осям Z1/Z2, мм	540/540
Ход по осям Y1/Y2, мм	±40/±40
Быстрое перемещение по осям X/Y/Z, м/мин	24/12/24
Главный шпиндель
Максимальная частота вращения, об/мин	4500
Фланец шпинделя	A2-6
Диаметр переднего подшипника, мм	100
Диаметр отверстия, мм	74
Максимальный диаметр прутка, мм	65
Крутящий момент, Нм	112/210
Мощность, кВт	17,5/21,6
Противошпиндель
Максимальная частота вращения, об/мин	5000
Фланец шпинделя	A2-5
Диаметр отверстия, мм	50
Ход, мм	550
Мощность, кВт	13
Сменщик инструмента
Количество позиций, шт	12
Размер державки резца, мм	25
Диаметр расточного инструмента, мм	40
Максимальная частота вращения приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	2,7
Максимальный крутящий момент, Нм	32
Электропитание
Максимальная мощность, кВА	50
Напряжение, В	400
Частота, Гц	50/60
Точность обработки
Класс точности обработки	VDI 3441
Точность позиционирования, мм	0,006
Повторяемость позиционирования, мм	0,004
Повторяемость позиционирования оси C, °/сек	≤15
Гидравлическая система
Объём гидравлического бака, л	30
Максимальное рабочее давление, бар	50
Пневматическая система
Рабочее давление воздуха, бар	6
Расход воздуха, л/мин	15
Система охлаждения
Объём бака СОЖ, л	200
Мощность насоса СОЖ, кВт	0,4
Габариты
Габариты (ДxШxВ), мм	3455x2500x2250
Вес (с конвейером), кг	6500
