Четырехсторонний станок V-Hold VH-M421 - Копия

Name: Четырехсторонний станок V-Hold VH-M421 - Копия
Brand: V-HOLD
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

V-HOLD (Китай)

Краткие характеристики

Артикул VH-M421 - Копия

Количество шпинделей, шт	4
Максимальная рабочая ширина, мм	25-210
Максимальная рабочая толщина, мм	8-140
Длина рабочего стола, мм	1970
Скорость подачи, м/мин	8-36
Посадочный диаметр шпинделя, мм	40
Частота вращения шпинделей, об/мин	6500
Мощность двигателей
Первый нижний шпиндель, кВт	5,5
Второй правый вертикальный шпиндель, кВт	5,5
Третий левый вертикальный шпиндель, кВт	5,5
Четвертый верхний шпиндель, кВт	7,5
Пятый нижний шпиндель, кВт	-
Пятый верхний шпиндель, кВт	-
Шестой нижний шпиндель, кВт	-
Подъемный агрегат, кВт	0,55
Подающий агрегат, кВт	4
Суммарная мощность, кВт	28,55
Диаметр шпинделя
Первый нижний шпиндель, мм	125
Второй правый вертикальный шпиндель, мм	125–160
Третий левый вертикальный шпиндель, мм	125–160
Четвертый верхний шпиндель, мм	125–160
Пятый нижний шпиндель, мм	-
Пятый верхний шпиндель, мм	-
Шестой нижний шпиндель, мм	-
Давление воздуха, мПа	0,6
Диаметр подающего ролика, мм	140
Диаметр стружкоотвода, мм	140
Габаритные размеры (ДxШxВ), мм	3800x1600x1750
Вес, кг	Не более 2600

Все характеристики

Модели серии

Все товары

VH-M416

VH-M516

VH-M521

VH-M523

VH-M616

VH-M721

VH-M421A

VH-M523A

VH-M823L

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Али Шарафутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Четырехсторонние станки VHold предназначены для точной обработки заготовок с четырех сторон с целью получения качественной продукции за один проход.

Четырехсторонние станки применяются на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Данный вид оборудования, является неотъемленной частью в технологии, при производстве строительного бруса и прочих профилированных изделий.

Отличительные особенности

Цельнолитая станина и износостойкий рабочий стол.
Высокоточные шпиндели с частотой вращения (6500 об/мин)
Система подачи – верхние рифленые ролики на входе, полиуретановые ролики на выходе, приводные и холостые ролики в столе, боковые прижимы.
Система привода – усиленные редуктора через карданные валы.
Бесступенчатая регулировка скорости подачи – инвертор с электронным индикатором.
Двухконтурная регулировка пневматических прижимов.
Две панели управления и дополнительная кнопка «аварийный стоп».
Электрокомпоненты Schneider Electrical.
Система смазки стола для работы со смолянистыми породами древесины.

Схема расположения шпинделей

Конструктивные особенности

Цельнолитая чугунная станина

Цельнолитая чугунная станина обеспечивает максимальную стабильность и жесткость, препятствует возникновения вибрации, даже на самой высокой скорости подачи.

Подающий стол

Подающий стол изготовлен из легированной стали, что значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.

Быстрая настройка

Настройка всех шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Устройства управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности.

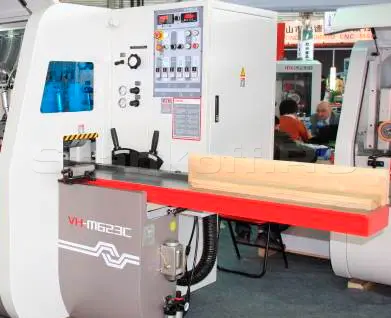

Дополнительные органы управления

Для удобства оператора, на передней панели имеется дополнительный пульт управления станком.
Кнопка ”аварийный стоп.”
1) Переключатель с самовозвратом включения вращения подающих роликов (режим наладки).
2) Переключатель с самовозвратом подъема-опускания траверсы с подающими роликами.
На задней части станка, где располагается окно выхода, так же имеется кнопка «аварийный стоп».

Регулировка пневматических прижимов

Независимая регулировка усилия прижима пневматических подающих роликов расположена на правой стороне защитного кожуха станка.

Инверторная регулировка скорости подачи

Электронная система регулировки скорости при помощи частотного преобразователя дает возможность плавно регулировать скорость подачи заготовок в интервале возможных скоростей.

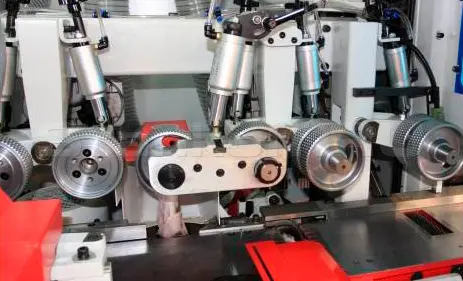

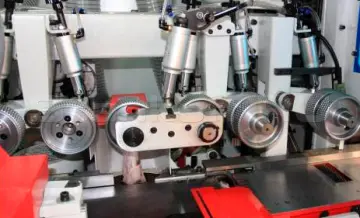

Система подачи заготовок

Механизм подачи состоит из верхних роликов и нижних роликов в столе:

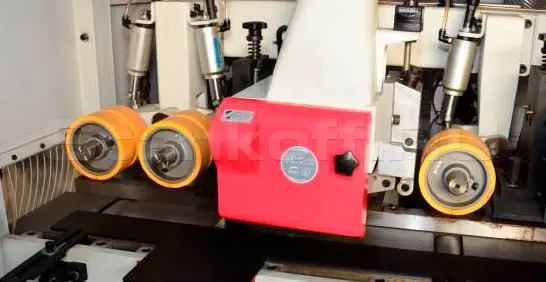

- Рифленые ролики на входе и обрезиненных на выходе, приводятся в движение системой карданных приводов и редукторов. Рифленые ролики обеспечивают стабильную подачу (в том числе сырой древесины), обрезиненные ролики не оставят никаких следов даже на самых мягких породах древесины.
- Механизм подачи коротких заготовок позволяет работать с заготовками длиной 250 мм. Количество подающих групп может отличаться от фотографии, зависит от модификации станка.

Боковые прижимы

Боковые прижимы на входе в станок и напротив правого вертикального шпинделя фиксируют заготовку и препятствуют смещению.

Шкаф управления

Электрокомпоненты Schneider Electrical

Траверса и направляющие

Траверса, на которой крепятся верхние ролики подачи, изготовлена из цельного, закрытого профиля квадратного сечения. Перемещается траверса по двум направляющим, что гарантирует параллельность группы подающих механизмов относительно рабочего стола. Аналогичная система используется на станках WEINIG

Управление первой группой роликов

Станок оснащен дополнительным управлением первой группы роликов, что дает преимущество в работе с неровными заготовками.
Данная опция позволяет при заклинивании искривленных заготовок, поднять первую группу роликов, и извлечь деталь. При этом нет необходимости поднимать всю траверсу и после её перенастраивать, достаточно опустить первую группу роликов и продолжить работу. Это значительно сокращает время простоя, тем самым не влияет на снижение производительности.

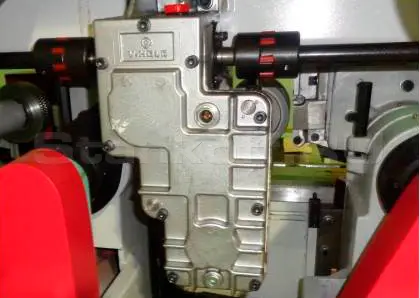

Редукторная система

Усиленные редукторы через карданные валы обеспечивают стабильную подачу заготовки.

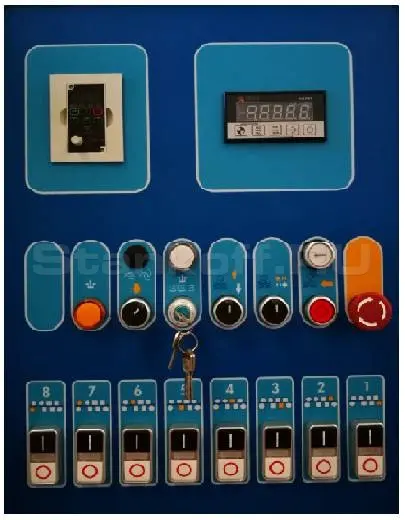

Панель управления

На пульте управления располагаются следующие органы управления: аварийный стоп, индикатор подъема траверсы, переключатель с самовозвратом подъема-опускания траверсы, кнопки включения/выключения подающих роликов (рабочий режим), кнопки включения/выключения вращения шпинделей, ручка подъема-опускания первых подающих рифленых роликов, ручка регулировки прижима подающих роликов, манометр, кнопка включения (без фиксации) реверсивного вращения подающих роликов (режим наладки), включение-выключение питания всех электродвигателей станка, регулировка скорости подачи заготовки, индикатор питания и другие. В зависимости от модели станка, пульт управления, может выглядеть по-другому и иметь другой состав кнопок управления.

Смазка стола

Централизованная система смазки подающего стола осуществляется встроенными насосами по всей длине с одного портала, что экономит расходные материалы и продлевает срок службы станка и значительно упрощает обслуживание станка, а также способствует качественной работе со смолянистыми породами древесины.

Шпиндели

Высокоточные шпиндели, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6500 об/мин.
Шпиндели с частотой вращения 6500 об/мин комплектуются 3 подшипниками.
Шпиндели с частотой вращения 9000 об/мин комплектуются 4 подшипниками.

Характеристики

Количество шпинделей, шт	4
Максимальная рабочая ширина, мм	25-210
Максимальная рабочая толщина, мм	8-140
Длина рабочего стола, мм	1970
Скорость подачи, м/мин	8-36
Посадочный диаметр шпинделя, мм	40
Частота вращения шпинделей, об/мин	6500
Мощность двигателей
Первый нижний шпиндель, кВт	5,5
Второй правый вертикальный шпиндель, кВт	5,5
Третий левый вертикальный шпиндель, кВт	5,5
Четвертый верхний шпиндель, кВт	7,5
Пятый нижний шпиндель, кВт	-
Пятый верхний шпиндель, кВт	-
Шестой нижний шпиндель, кВт	-
Подъемный агрегат, кВт	0,55
Подающий агрегат, кВт	4
Суммарная мощность, кВт	28,55
Диаметр шпинделя
Первый нижний шпиндель, мм	125
Второй правый вертикальный шпиндель, мм	125–160
Третий левый вертикальный шпиндель, мм	125–160
Четвертый верхний шпиндель, мм	125–160
Пятый нижний шпиндель, мм	-
Пятый верхний шпиндель, мм	-
Шестой нижний шпиндель, мм	-
Давление воздуха, мПа	0,6
Диаметр подающего ролика, мм	140
Диаметр стружкоотвода, мм	140
Габаритные размеры (ДxШxВ), мм	3800x1600x1750
Вес, кг	Не более 2600
