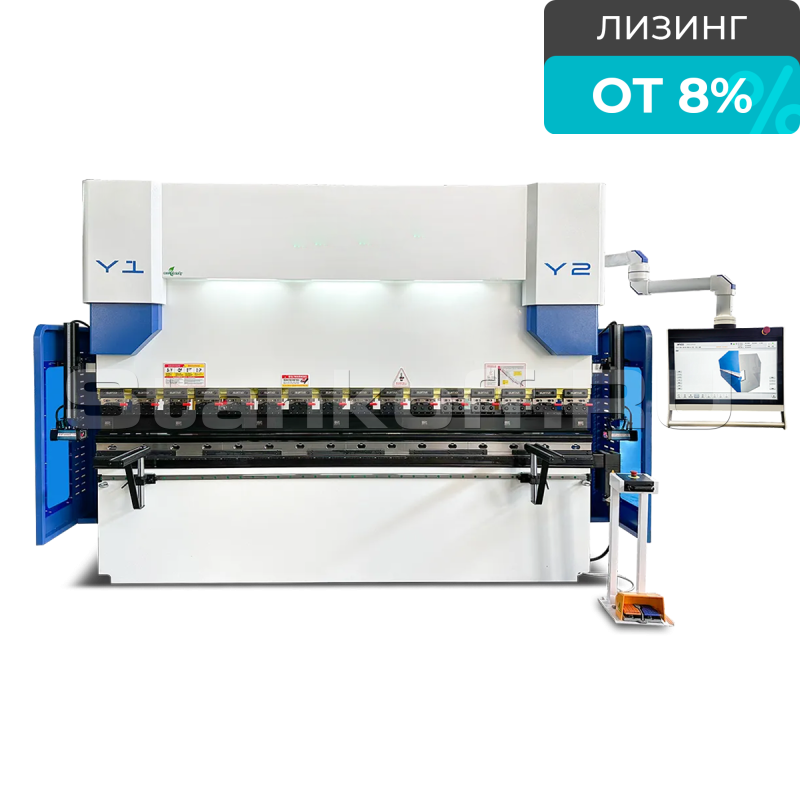

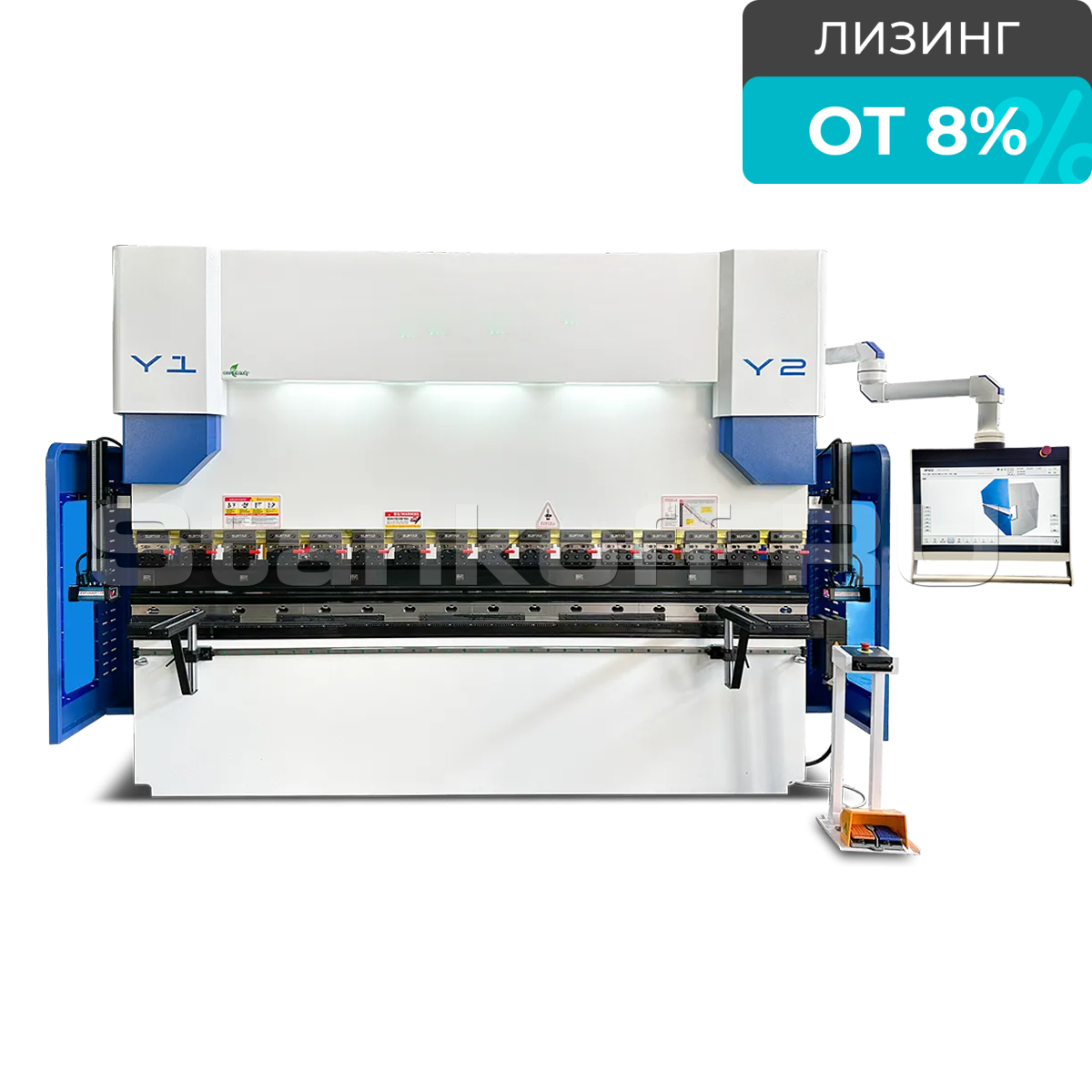

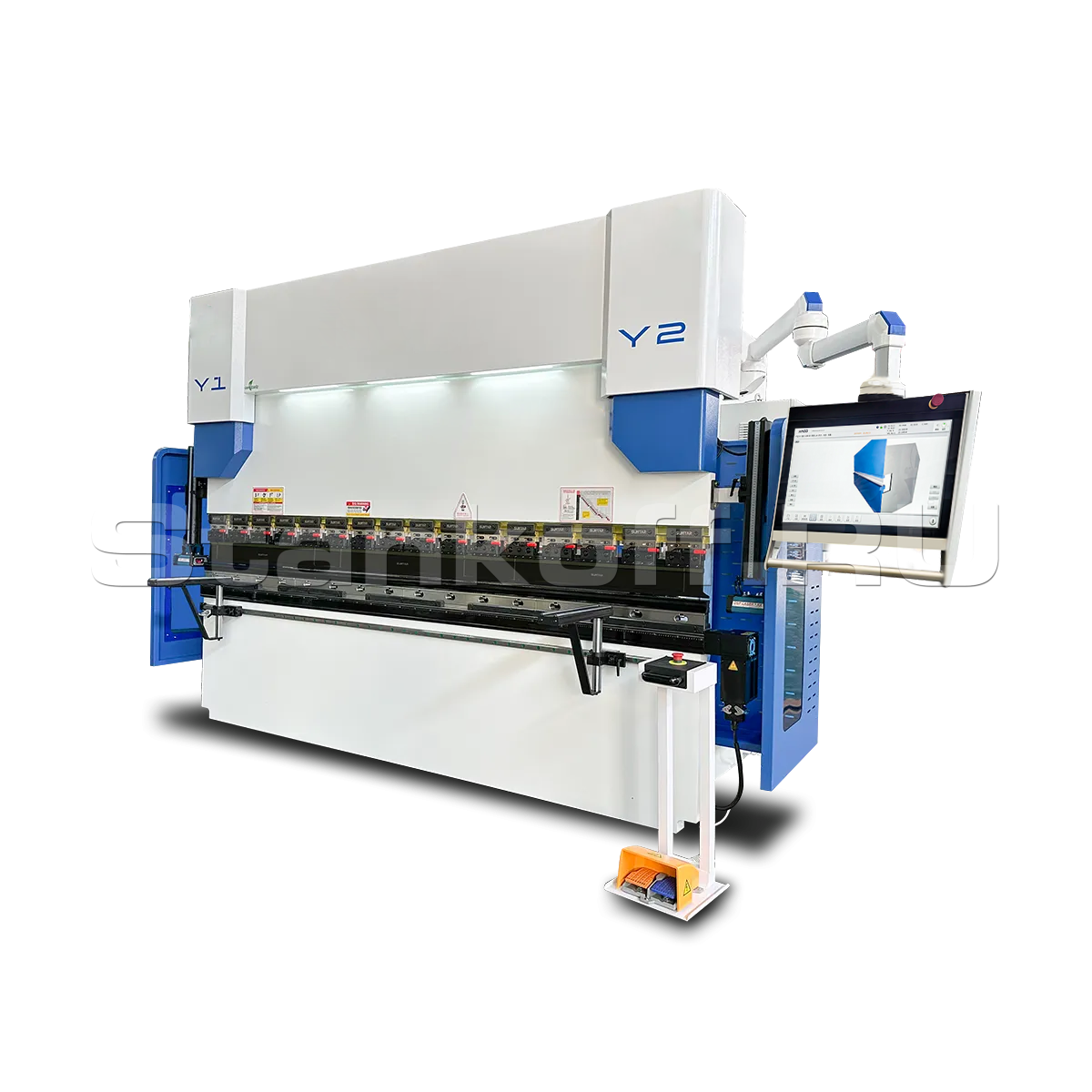

Гидравлический листогибочный пресс SUNTAR PBE 220/3200 4+1 axis

Name: Гидравлический листогибочный пресс SUNTAR PBE 220/3200 4+1 axis
Brand: SUNTAR
Price: 3597770 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

SUNTAR (Китай)

Краткие характеристики

Артикул: PBE 220/3200
Усилие, тонн: 220
Длина гиба, мм: 3200
Расстояние между колоннами, мм: 2600
Глубина зева, мм: 400
Макс. раскрытие, мм: 480

Все характеристики

Модели серии

Все товары

PBE 40/1600

PBE 70/2500

PBE 110/2500

PBE 130/3200

PBE 170/3200

PBE 110/3200

PBE 130/2500

3 597 770 ₽ обновлено 10 сентября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический листогибочный пресс SUNTAR PBE 220/3200 4+1 axis предназначен для высокоточной гибки листового металла различной толщины и конфигурации. Станок выполнен по технологии цельносварной стальной конструкции с полной механической обработкой, а расчёт основных узлов выполнен методом конечных элементов, что обеспечивает высокую жёсткость, надёжность и стабильную точность гибки. Пресс оснащён системой ЧПУ HACO с графическим программированием, автоматическим расчётом усилия, компенсацией угла гиба и прогиба балки. Конфигурация осей 4+1 включает четыре оси заднего упора и одну ось автоматической компенсации прогиба. В стандартной комплектации станок оснащён серводвигателем, рассчитанным на длительные рабочие циклы и стабильную работу гидравлической системы.

Область применения

Гидравлические листогибочные прессы используются для производства широкого спектра металлических деталей и востребованы практически во всех отраслях промышленности. В автомобильной и авиационной промышленности листогибочное оборудование применяется для изготовления кузовных и конструкционных элементов различной сложности, формы и габаритов. Благодаря высокой точности и универсальности такие станки находят применение в следующих сферах:

машиностроение;
автомобильная промышленность;
авиационная промышленность;
производство высокоточных металлических корпусов и шкафов;
аэрокосмическая промышленность;
агропромышленное машиностроение.

Особенности

Сочетание надежности и дизайна:
Совершенно новый дизайн для отрасли, объединяющий современную эстетическую концепцию, высококачественные технологии производства и простоту внешнего вида.
Система ЧПУ HACO 70:
Обеспечивает автоматическое управление процессом гибки, расчёт усилия и компенсацию прогиба, гарантируя стабильную точность и повторяемость операций.
Электромеханическая система компенсации прогиба :
Система ЧПУ автоматически будет управлять компенсацией прогиба рабочего стола, чтобы достичь одинакового угла на всей длине детали в соответствии программы запрограммированной оператором в стойку ЧПУ.
Система синхронного управления гидроцилиндрами:
Позиционный сигнал подвижного блока (траверсы) передается обратно в систему ЧПУ , в этом моменте система ЧПУ управляет системой клапанов, регулируя усилия на каждый из гидроцилиндров, чтобы управлять синхронным движением подвижных блоков (ось Y1, Y2) с одинаковой частотой и всегда поддерживать параллельное положение к рабочему столу.

Комплектующие

Система управления	HACO 70
Серводвигатель	INOVANCE / ESTUN
Гидравлическая система	Bosch-Rexroth
Гидроцилиндр	Taifeng / Wuyang
ШВП	Тайвань
Линейные направляющие	Тайвань
Фитинги	EMB (Германия)
Уплотнительные кольца гидроцилиндра	NOK (Япония)
Индуктивные линейки	HACO
Электрические компоненты	Schneider Electric

Конструктивные особенности

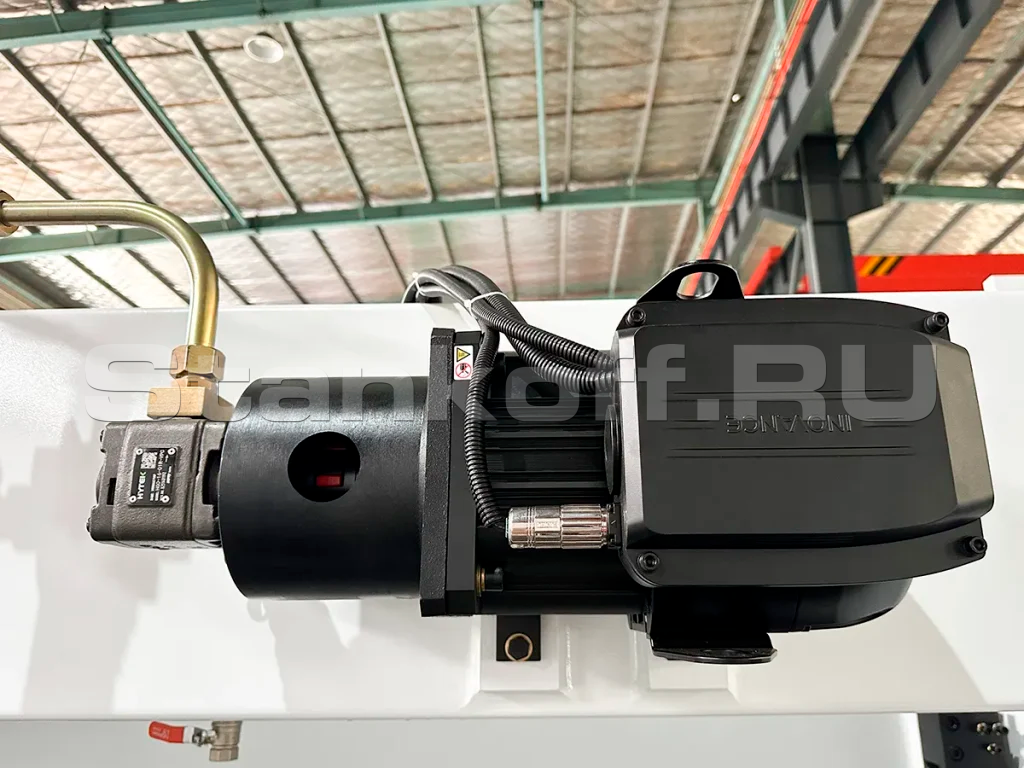

Серводвигатель Inovance

Система обеспечивает точное управление движением гидроцилиндров, подачу масла по требованию и существенное снижение энергопотребления.
Преимущества:
• Более высокая скорость перемещения гидроцилиндров по сравнению с насосами с обычным электродвигателем;
• Меньший нагрев гидравлического масла, что увеличивает срок службы насоса и элементов гидросистемы;
• Снижение уровня шума за счёт работы привода только в момент нагрузки.

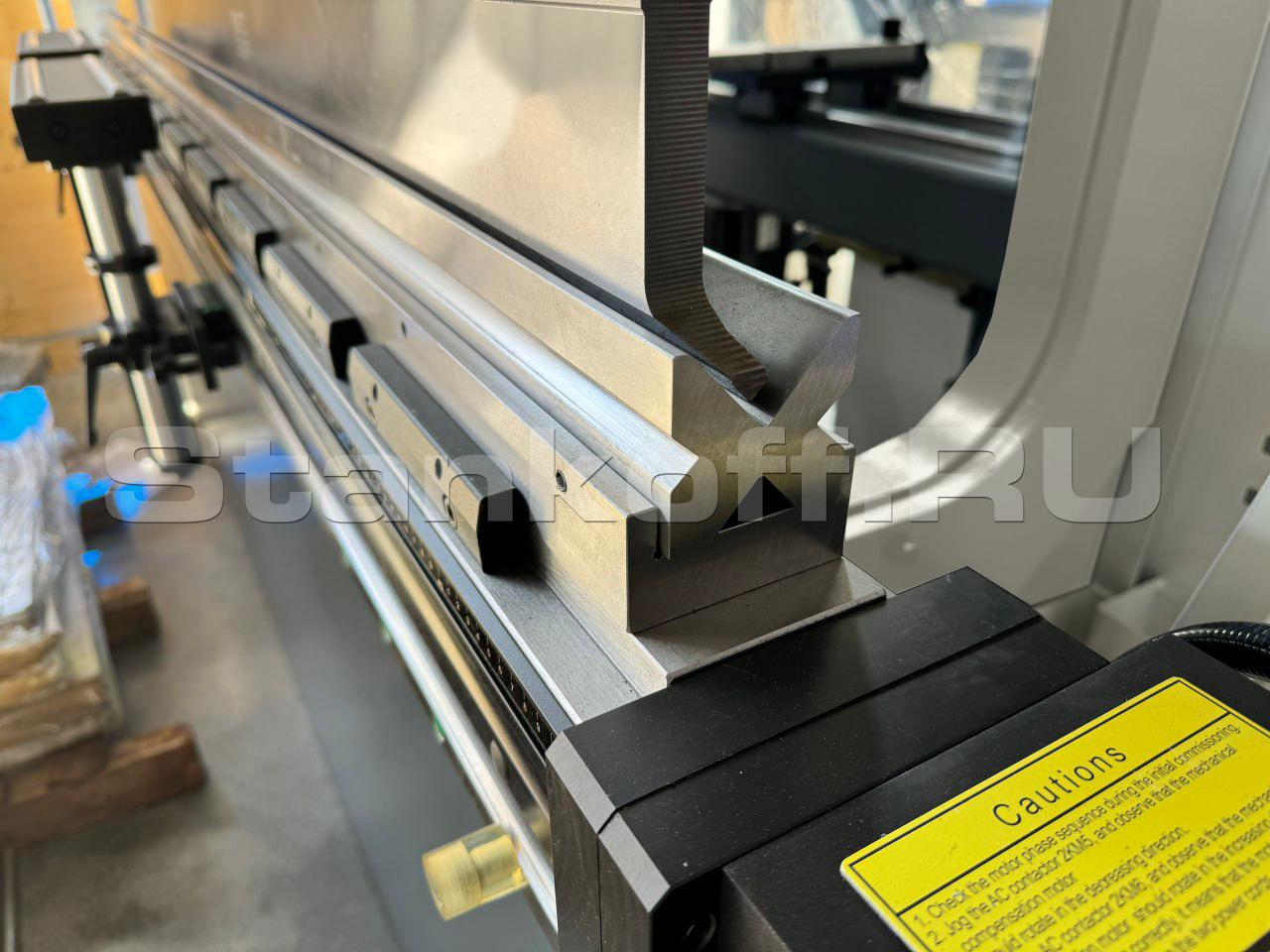

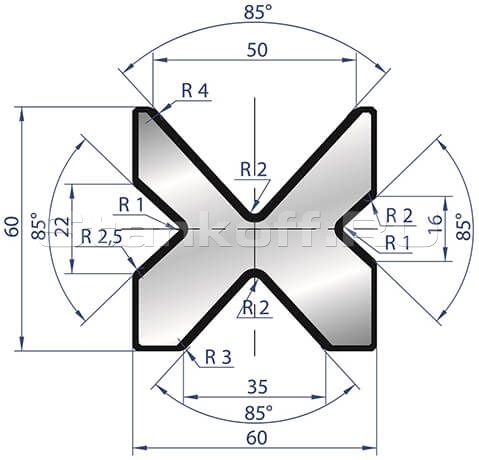

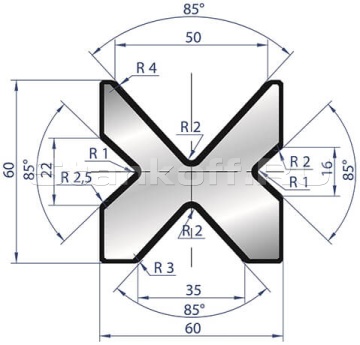

Матрица типа Amada Promecam

На данной матрице возможна гибка листового металла различной толщины при повороте ручьев матрицы. Данный станок оснащён матрицей формата X с 4-мя ручейками.

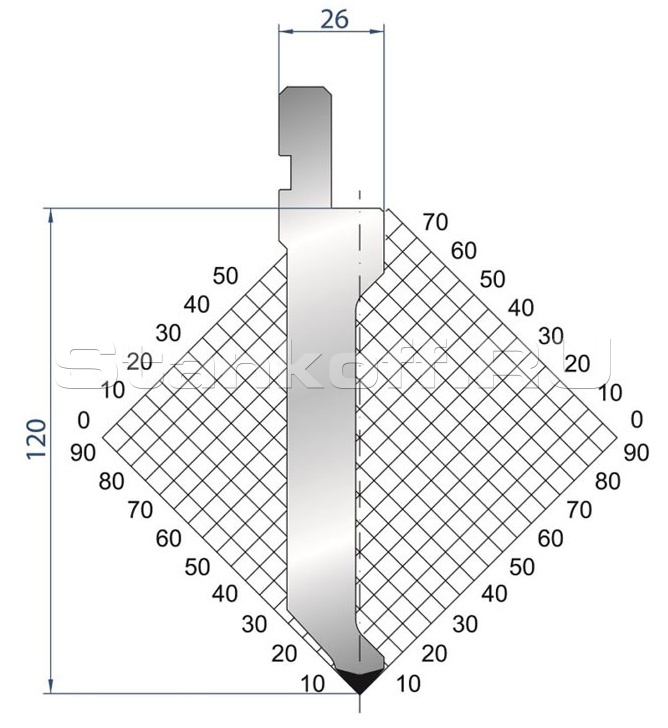

Пуансон типа Amada Promecam

Пуансон изготавливается из высококачественной инструментальной стали, которая обеспечивает долгий срок службы и высокую точность гибки. Такая сталь обычно обладает высокой износостойкостью и способностью выдерживать большие механические нагрузки. Имеет V-образную форму.

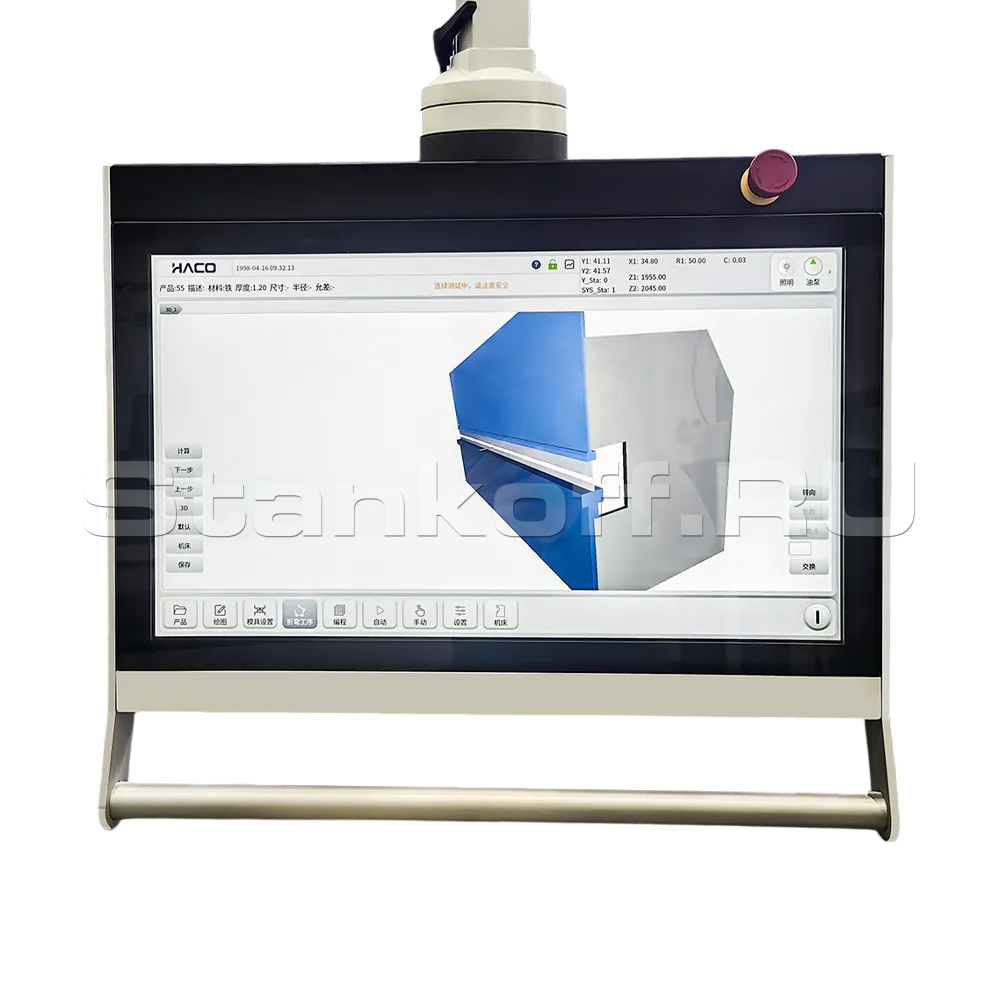

Система ЧПУ HACO 70

Специализированная система ЧПУ для листогибочных прессов со стандартной конфигурацией 4+1 оси.
• 3D-симуляция процесса гибки
• 2D-графическое программирование с автоматическим расчётом последовательности гибов
• 21,4″ высокоразрешающий цветной TFT-дисплей
• Импорт CAD-файлов
• Два USB-порта для подключения периферийных устройств
• Поддержка сетевого подключения (Internet)
• Операционная система Windows / Linux

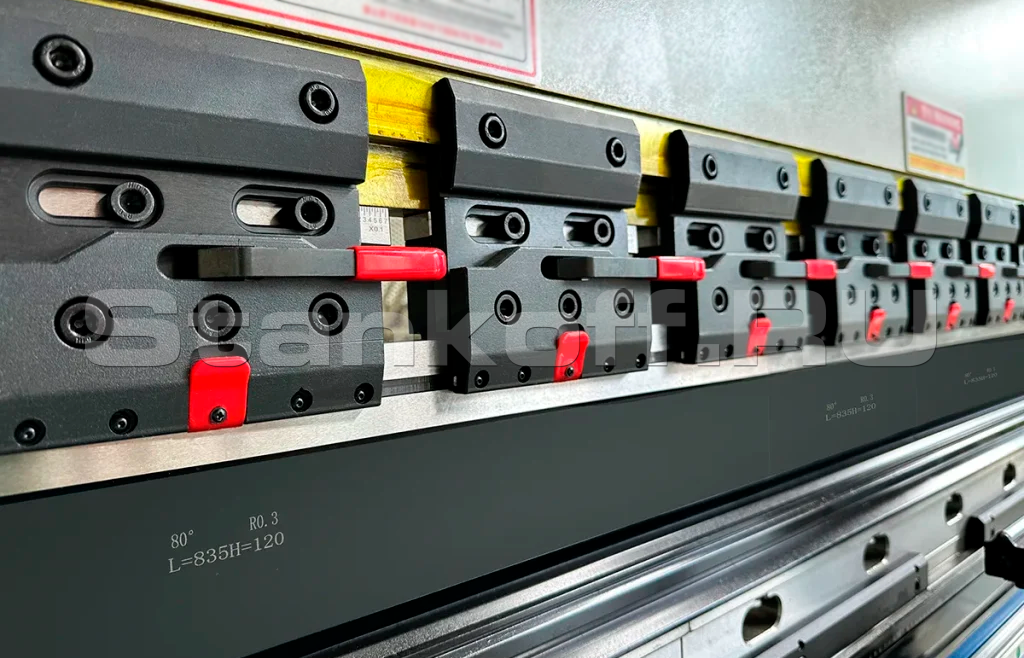

Система быстрой замены инструмента

Позволяет быстро и удобно закреплять верхний инструмент, снижая трудоёмкость операций и повышая производственную эффективность. Данная система отличается высокой точностью, простотой зажима, отсутствием ослабления фиксации и исключает риск выпадения инструмента.

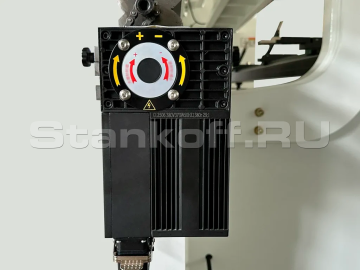

Система компенсации прогиба

Высокоточное устройство компенсации, управляемое системой ЧПУ, обеспечивает точную компенсацию прогиба и гарантирует высокое качество и точность гибки.

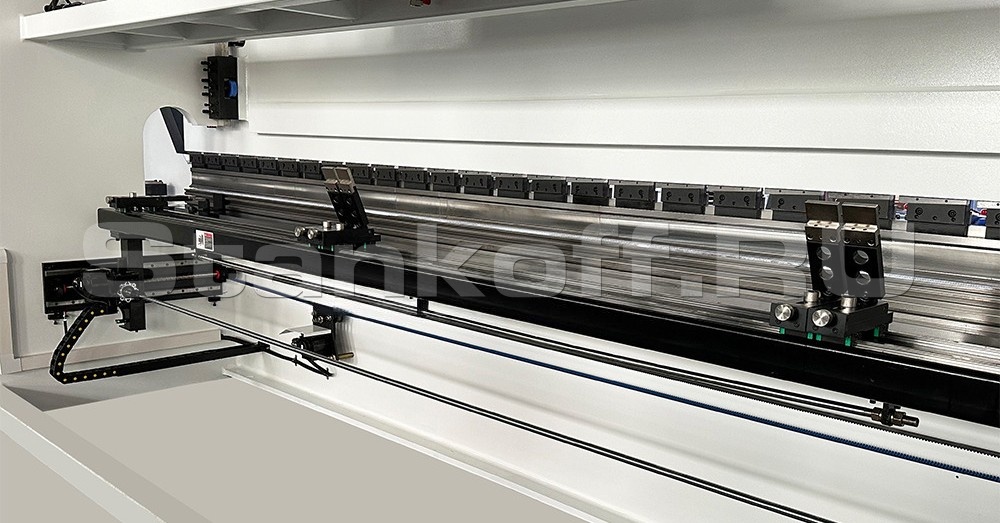

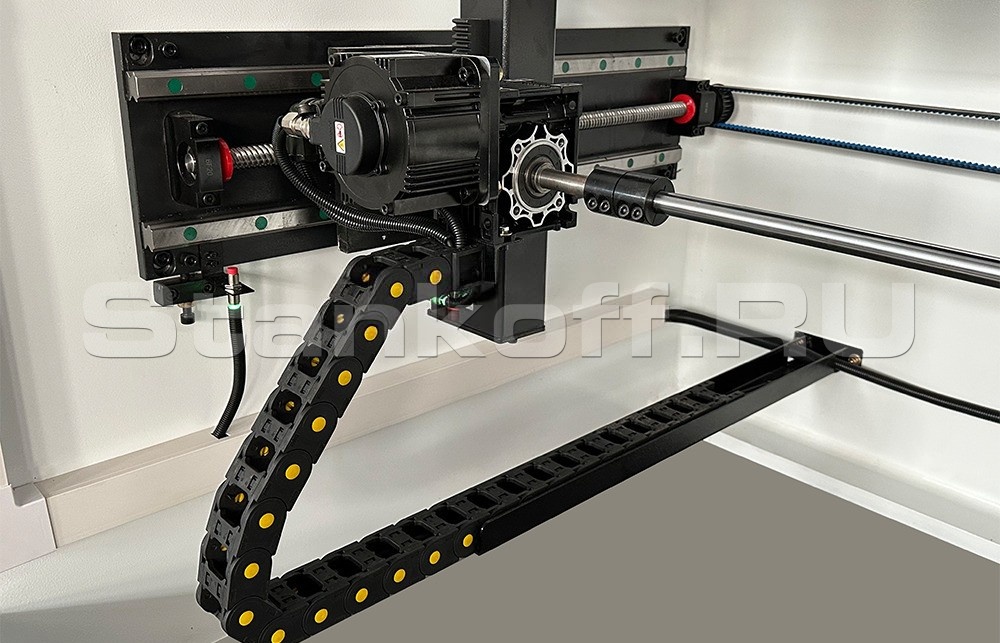

Задний упор

Управление осями X и R от ЧПУ, Z1 Z2 – ручное управление.
Точность перемещения упоров, обеспечивает шариковинтовая пара, линейные направляющие, серводвигатель переменного тока.

Подложка

Предназначена для закрепления матрицы на листогибочном прессе. Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки.

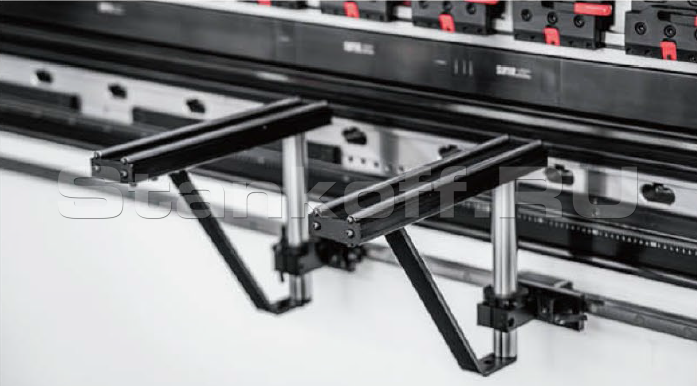

Передняя поддержка листа

Подвижная передняя опора перемещается вдоль линейных направляющих и может быть зафиксирована в любом положении. Оснащена функциями вращения и регулировки по высоте, что облегчает поддержку заготовки и повышает удобство выполнения операций гибки.

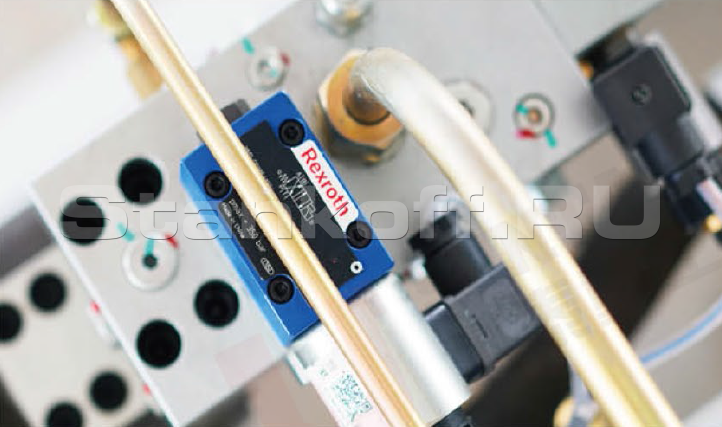

Гидравлическая система Bosch-Rexroth

Полная серво-гидравлическая синхронизация.

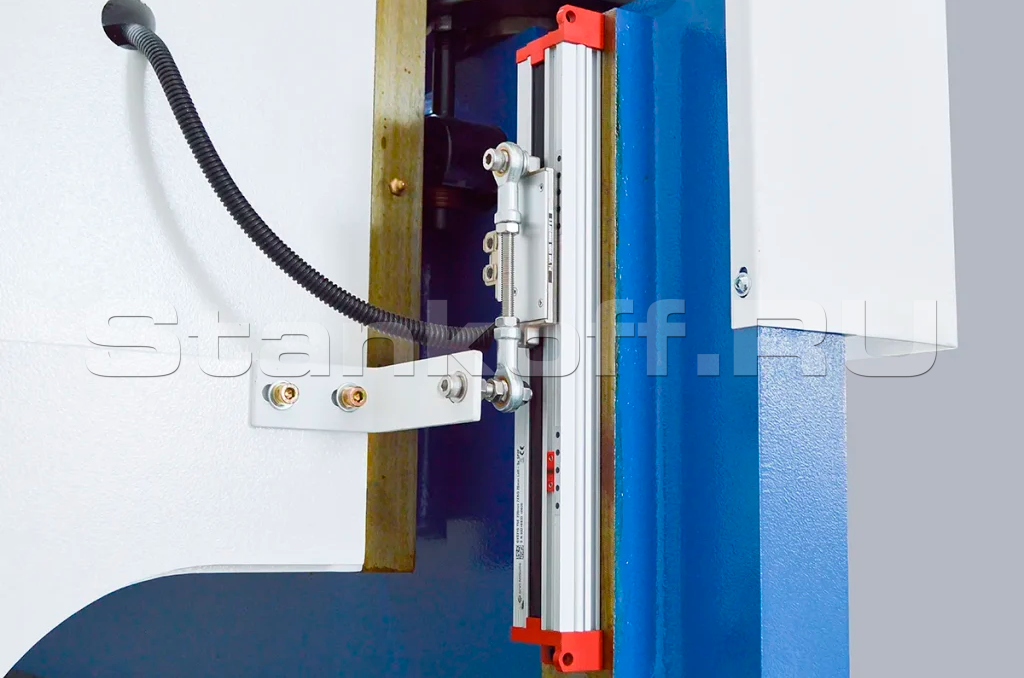

Индуктивные линейки HACO

Используется линейная шкала для точного измерения деформации и обеспечения компенсации по обратной связи.

Дополнительные опции

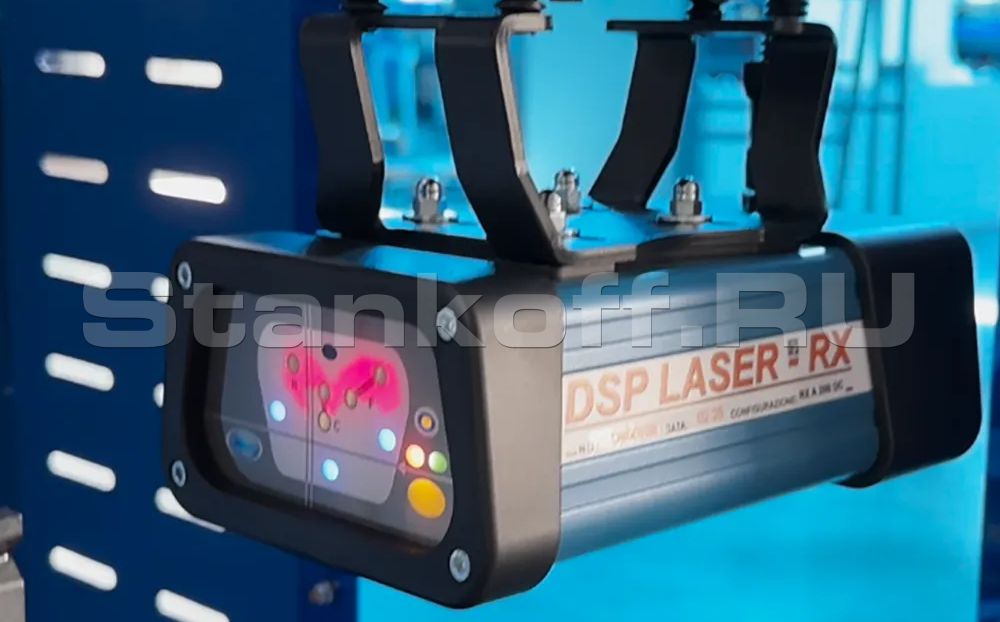

Лазерная система защиты рук

Предотвращает попадание рук оператора в зону гибки при работе на высоких скоростях. При обнаружении руки в опасной зоне система мгновенно срабатывает и останавливает движение пуансона, обеспечивая высокий уровень безопасности оператора.

Калькулятор усилия гибки

Виды получаемых гибов

Характеристики

Усилие, тонн	220
Длина гиба, мм	3200
Расстояние между колоннами, мм	2600
Глубина зева, мм	400
Макс. раскрытие, мм	480
Ход пуансона, мм	200
Макс. ход по оси X, мм	600
Макс. ход по оси R, мм	150
Точность позиционирования заднего упора, мм	±0,10
Скорость подвода, мм/с	140
Макс. скорость перемещений по оси X, мм/с	200
Макс. скорость перемещений по оси R, мм/с	100
Задний упор, шт	4
Рабочая скорость, мм/с	10
Скорость возврата, мм/с	110
Макс. мощность двигателя, кВт (л.с.)	15
Габаритные параметры
Габаритные размеры станка, мм	3850 × 1750 × 2830
Вес, кг	10820

Калькулятор усилия гибки

Расчёт для станка PBE 220/3200: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
