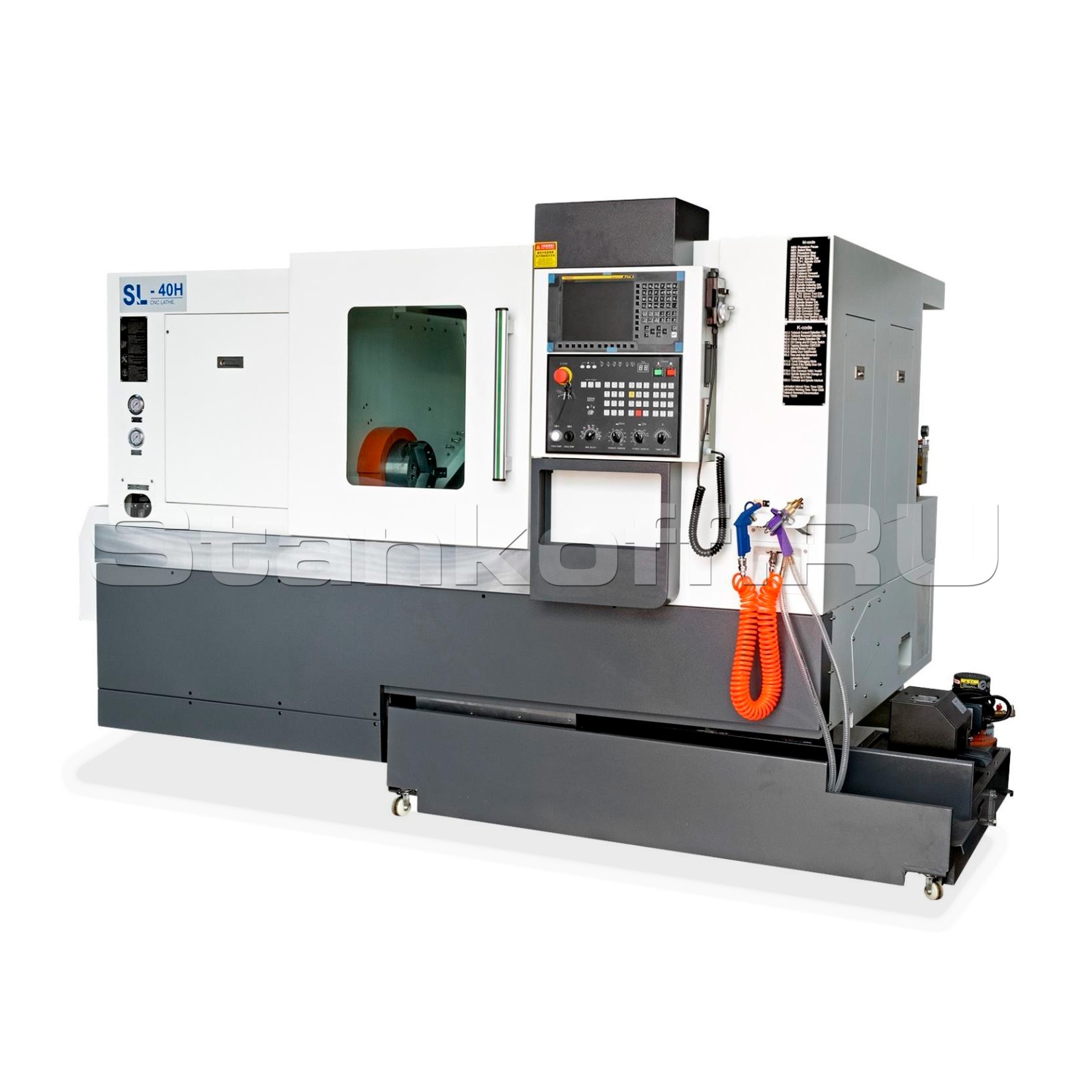

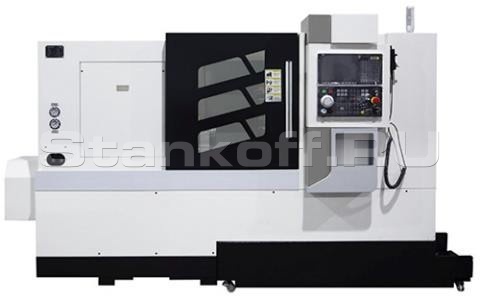

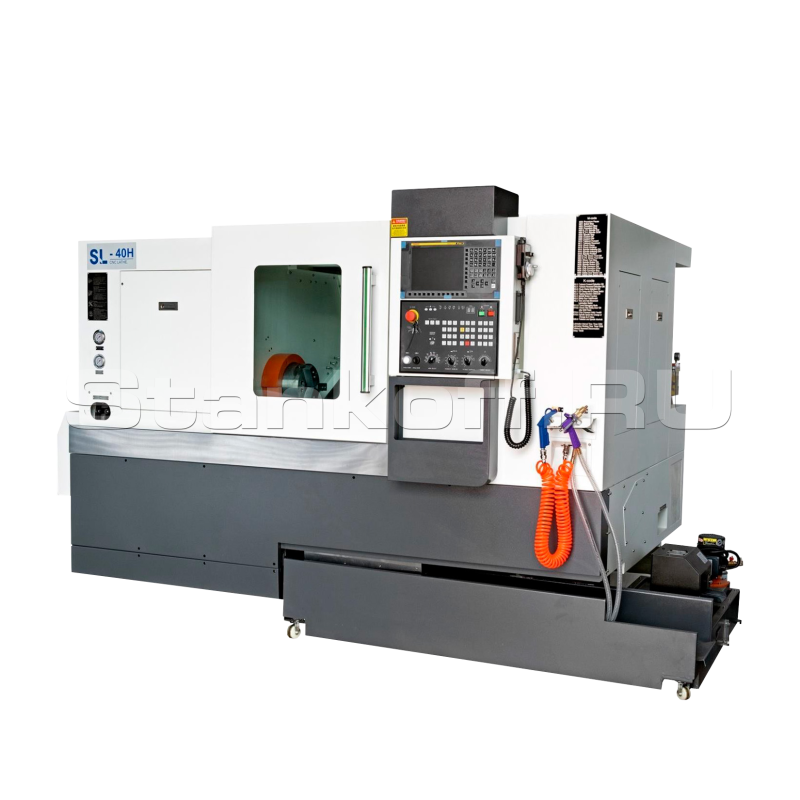

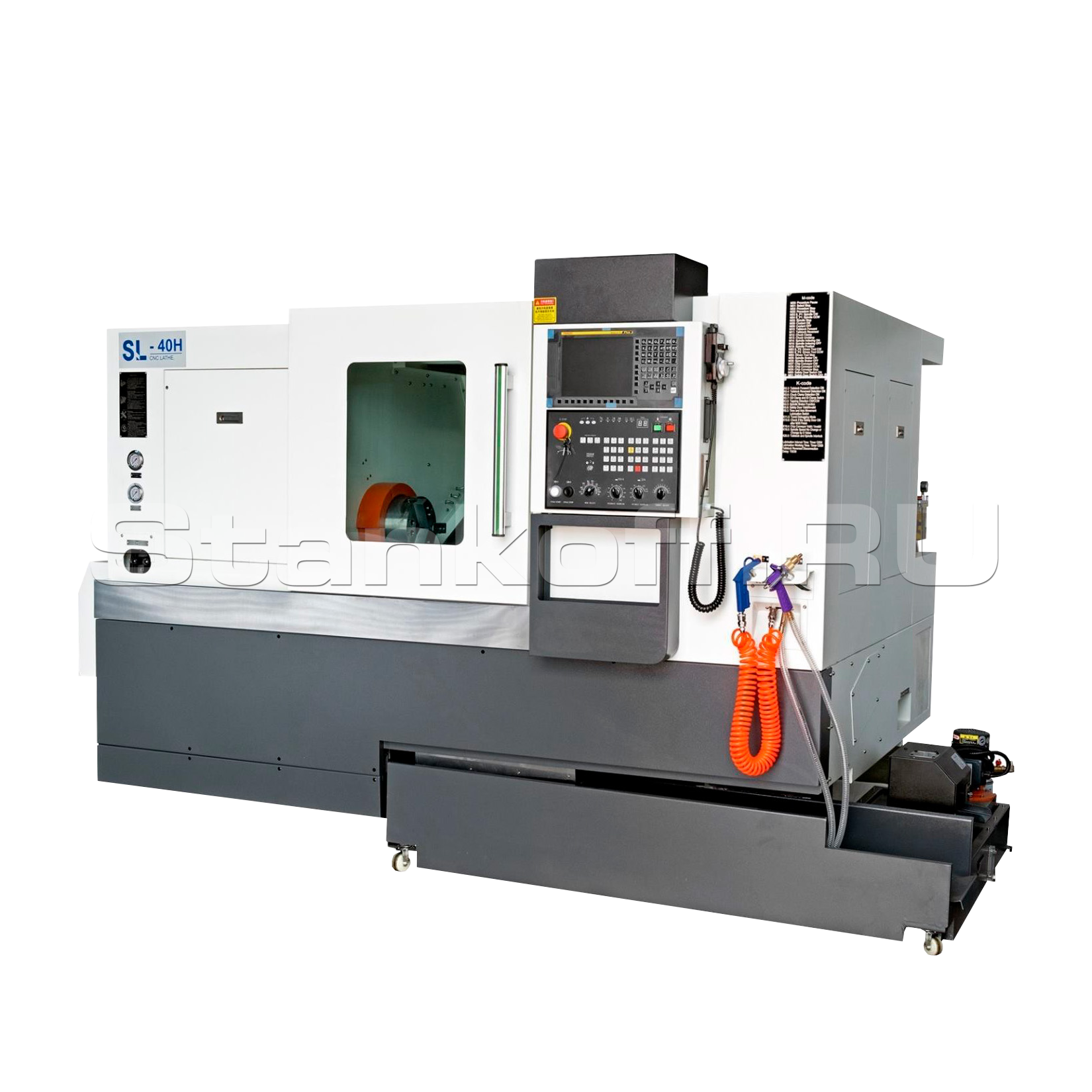

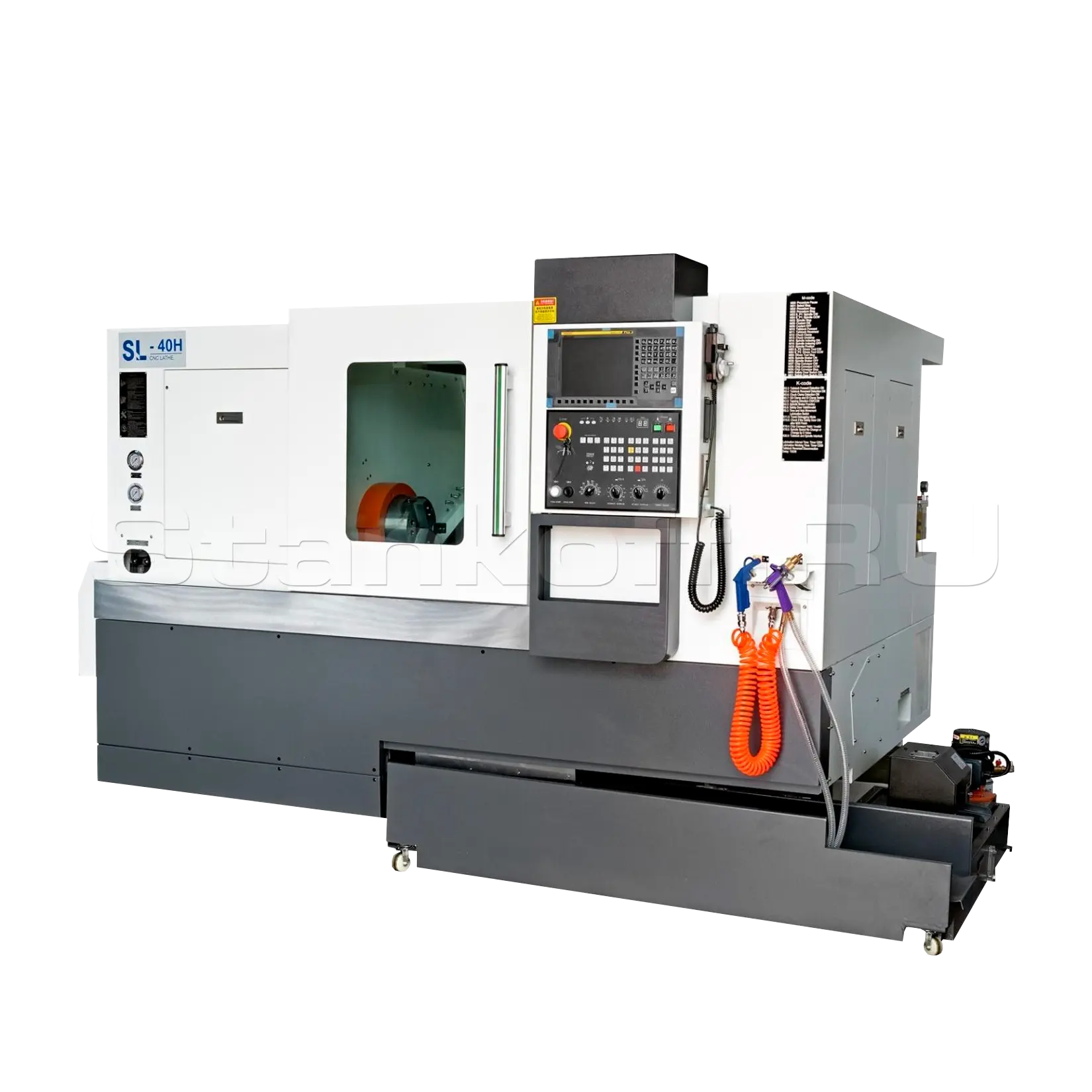

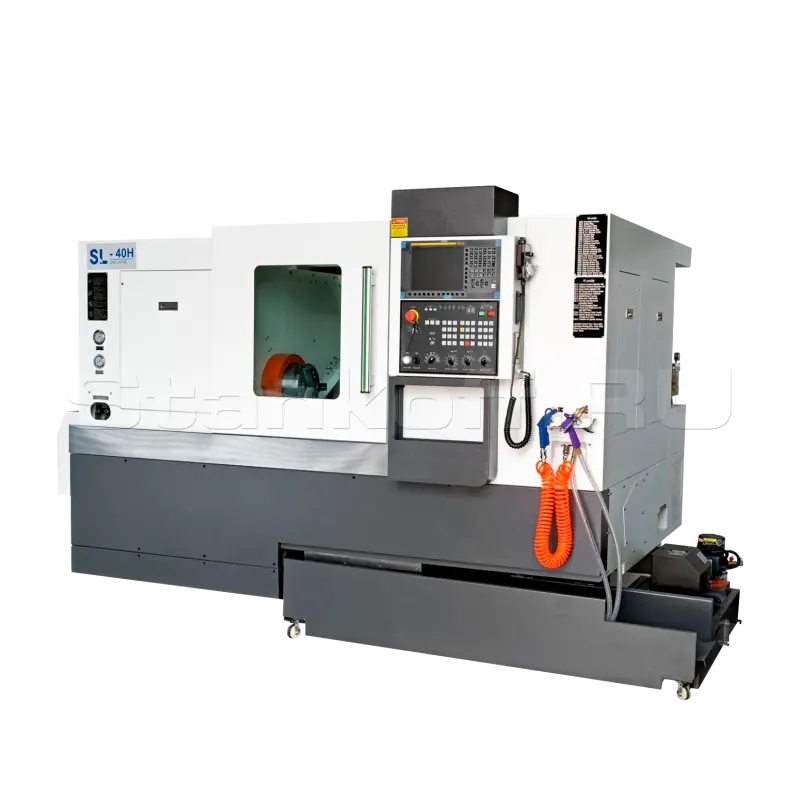

Токарный обрабатывающий центр с наклонной станиной SL40HY

Name: Токарный обрабатывающий центр с наклонной станиной SL40HY
Availability: InStock
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул SL40HY

Общая потребляемая мощность	28 кВт 380 В ~50 Гц
Мощность двигателя шпинделя (продолжительно / 30 мин), кВт	11 / 15
Система ЧПУ	GSK 988TA Станочные данные
Максимальный диаметр вращения, мм	580
Максимальный диаметр обработки, мм	300
Максимальная длина обработки, мм	430
Угол наклона станины	30°
Диаметр патрона, мм	200
Число оборотов шпинделя, об/мин	50 - 3000
Диаметр отверстия в шпинделе / макс. обрабатываемый пруток, мм	62 / 50
Фланец шпинделя	А2-6 (DIN 55026, ISO 702/I)
Крутящий момент шпинделя (продолжительно / 30 мин), Н·м	70 / 109
Перемещение по осям X / Z, мм	190 / 550
Перемещение по оси Y, мм	± 50
Скорость рабочей подачи по осям X / Y / Z, м/мин	10 / 5 / 10
Скорость быстрого хода по осям X / Y / Z, м/мин	25 / 20 / 30
Повторяемость, мм	± 0,003
Позиционирование, мм	± 0,006
Количество инструмента, шт	12
Тип держателей инструмента	BMT55
Мощность двигателя приводного инструмента, кВт	2,7
Максимальное число оборотов приводного инструмента, об/мин	4000
Максимальная высота державки резца, мм	25
Максимальный диаметр осевого инструмента, мм	40
Конус пиноли задней бабки	МК5
Диаметр пиноли задней бабки, мм	74
Ход задней бабки, мм	450
Габаритные размеры (Д × Ш × В, без учета конвейера для стружки), мм	2770 × 1820 × 1920
Масса станка, кг	4000

Все характеристики

Модели серии

Все товары

SL40/GSK

SL40H/GSK

SL50H/GSK

В наличии на складе

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный обрабатывающий центр SL40HY — это высокоскоростной многофункциональный станок нового поколения с приводным инструментом и осью Y, предназначенный для комплексной токарной и фрезерной обработки. Оснащён системой ЧПУ GSK 988TA, измерительной системой Renishaw и гидравлическим патроном. Идеально подходит для обработки стали, чугуна, цветных металлов и сплавов в серийном производстве.

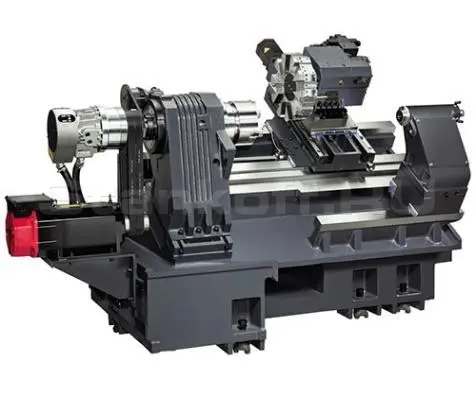

Конструктивные особенности

Станина

Цельнолитая наклонная станина (30°), обладающая высокой жесткостью и устойчивостью к вибрациям. Суппорт и станина изготовлены из термообработанного чугуна. Перемещения по осям X и Z выполняются по линейным направляющим качения.

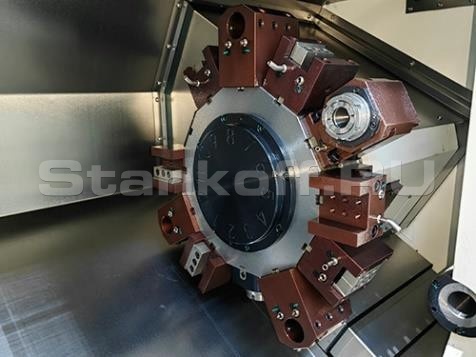

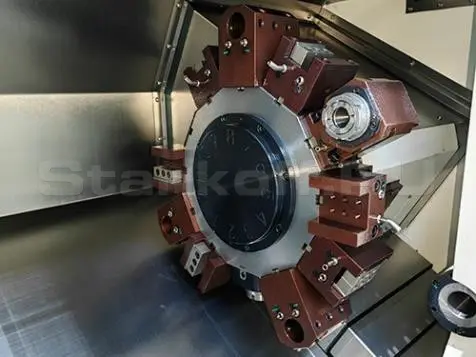

Приводной сменщик инструмента

На станок устанавливается высокоскоростной приводной сменщик инструмента револьверного типа на 12 позиций с типом крепления BMT55. Сменщик инструмента оснащен большим количеством инструментальных блоков. Смена инструмента происходит путем прокручивания диска револьвера сервоприводом с последующим гидравлическим зажимом. Приводной инструмент приводится в движение от встроенного в сменщик мощного сервопривода.

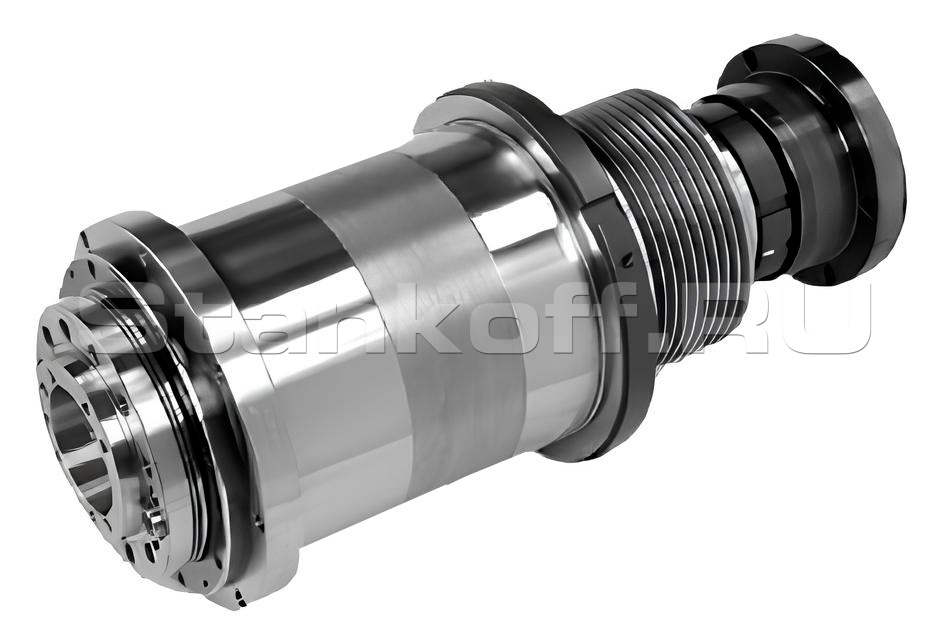

Шпиндель

Главный шпиндель с фланцем A2-6 приводится в движение сервомотором мощностью 11/15 кВт и установлен в жесткой передней бабке на прецизионных подшипниках NSK (Япония), что обеспечивает высокую точность и крутящий момент. Крутящий момент достигает до 109 Н∙м.

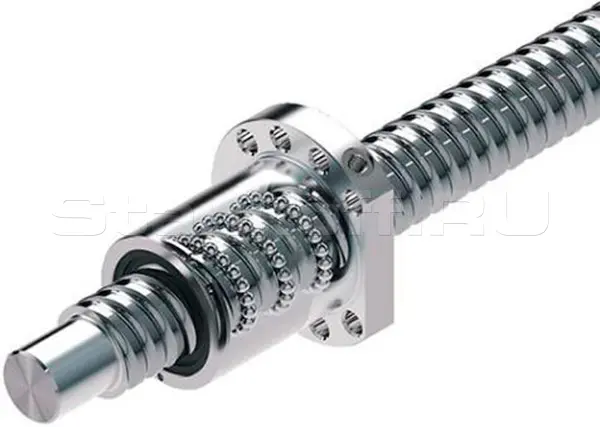

ШВП с преднатягом класса точности С3

Высокоточные шарико-винтовые передачи THK (Япония) с предварительным натягом установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Плавность и точность хода ШВП в сочетании с высокой жесткостью обеспечивают максимальное качество обработки.

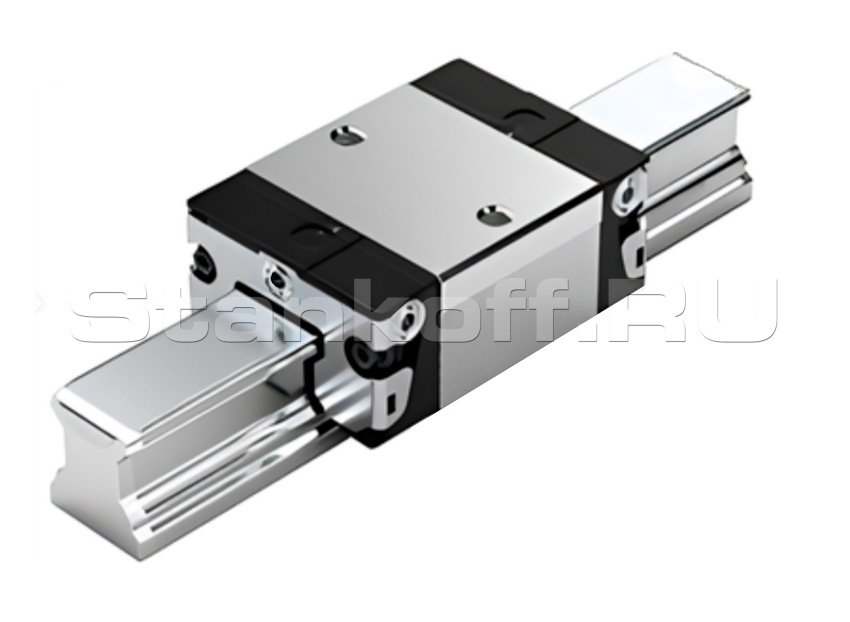

Линейные направляющие качения

На станок устанавливаются точные линейные направляющие качения THK (Япония) по всем осям. Они отличаются высокой грузоподъемностью, низким коэффициентом трения и малой дискретностью перемещений, что обеспечивает высокую точность позиционирования на любых скоростях обработки.

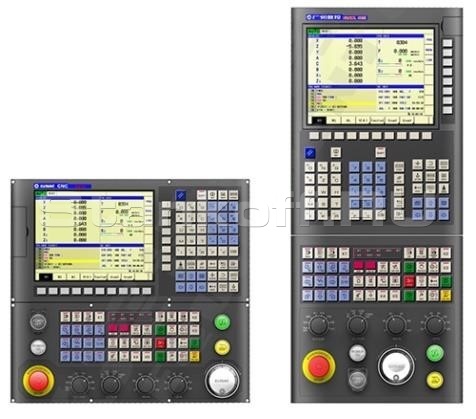

Система ЧПУ GSK 988TA (Китай)

Оснащена современным цифровым управлением с мощным процессором, высокой точностью и скоростью обработки. Включены функции: нанометровая интерполяция, режимы "плавающей" скорости, слома стружки, контроль поломки инструмента. Интерфейс на русском языке, аналогичен Fanuc, с 8,4" LCD-дисплеем, USB и Ethernet-портами.

Стандартная комплектация

Система ЧПУ GSK 988TA;
Гидравлический 3-кулачковый патрон Ø200 мм с отверстием;
12-позиционный приводной сменщик инструмента;
Радиальный приводной держатель инструмента (1 шт);
Осевой приводной держатель инструмента (1 шт);
Осевые блоки для инструмента (3 шт);
Токарные торцевые блоки для инструмента (3 шт);
Токарные наружные блоки для инструмента (4 шт);
Система измерения инструмента Renishaw HPMA;
Гидравлическая задняя бабка;
Педаль зажима / разжима токарного патрона;
Педаль выдвижения / отвода пиноли задней бабки;
Ленточный транспортер для удаления стружки с тележкой;
Сепаратор СОЖ;
Освещение рабочей зоны;
Теплообменник электрошкафа;
Комплект переходных оправок для расточного инструмента;
Вращающийся центр МК5;
Дополнительный комплект сырых кулачков;
Комплект обслуживающего инструмента;
Руководство по эксплуатации на русском языке.

Стандартная комплектация

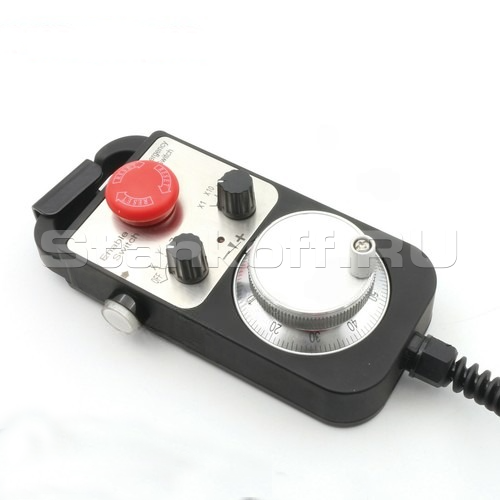

Переносной пульт управления с маховичком

• Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ.
• Меньше вероятность столкновений при наладке.
• Оснащен кнопкой аварийного останова.

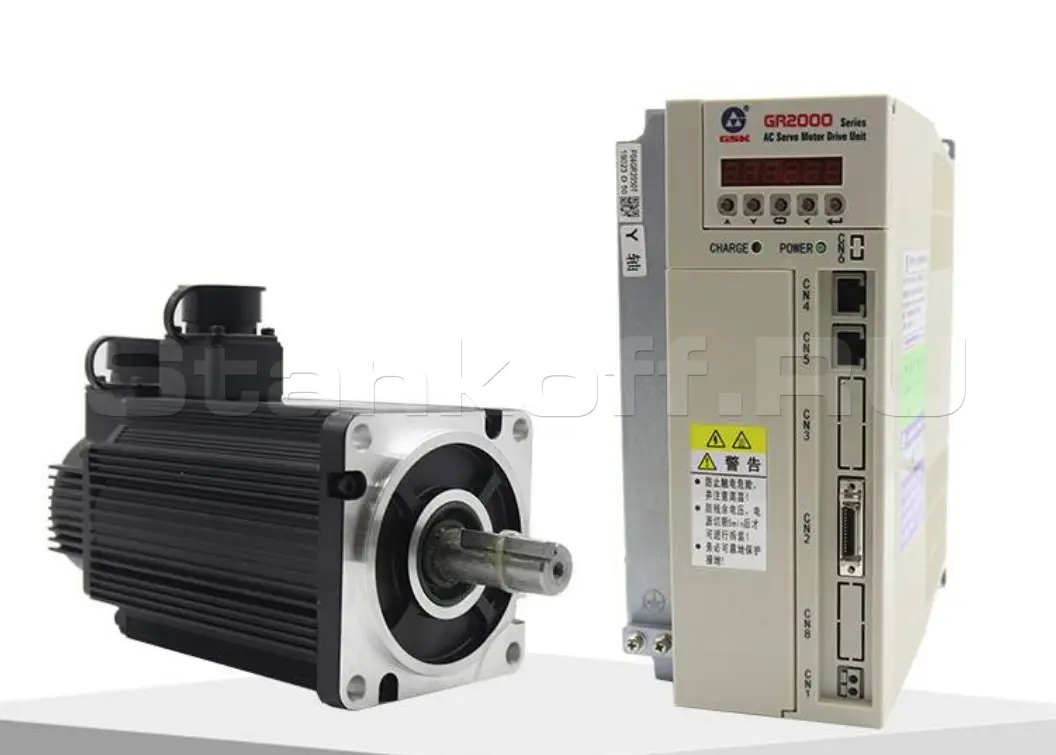

Сервоприводы шпинделя и осей GSK (Китай)

• Высокомоментные и мощные сервоприводы GSK характеризуются отличным соотношением производительности и точности, качественной сборкой и высокой надежностью.
• Максимально эффективная обратная связь с системой ЧПУ.
• Сервопривод шпинделя мощностью 11/15 кВт отличается стабильной работой, надежностью и высоким крутящим моментом.

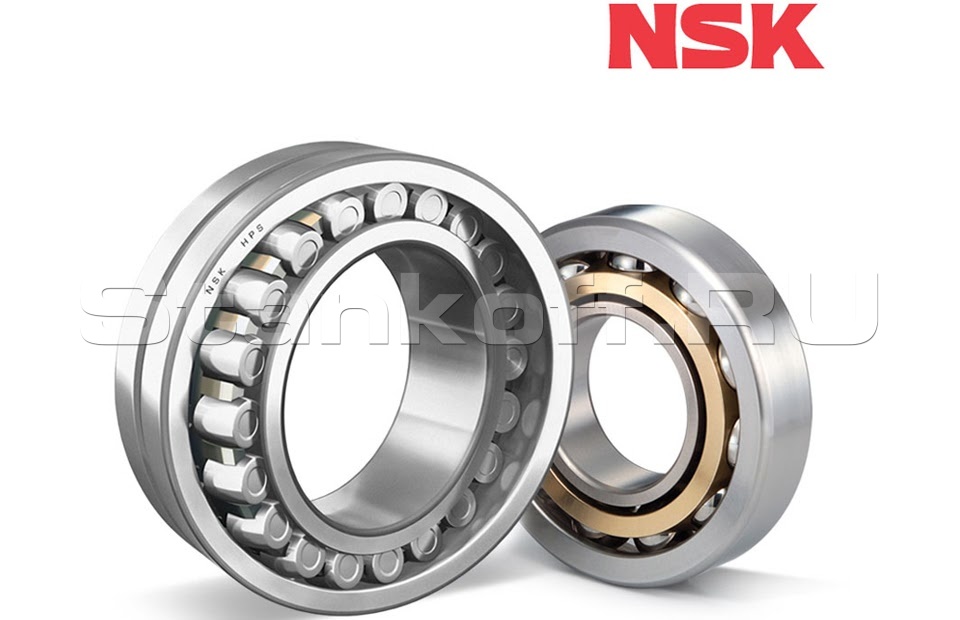

Подшипники шпинделя и осей (Япония)

• Шпиндель устанавливается на комплект из прецизионных подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов.
• Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NSKI, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка.

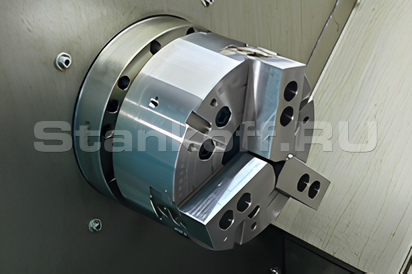

Гидравлический 3-кулачковый патрон с отверстием

• Производство компании Chandox (Тайвань).
• Быстрый и точный зажим заготовки.
• Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд.
• Проходное отверстие большого диаметра для работы с длинными заготовками.
• На патроне установлен комплект сырых кулачков.

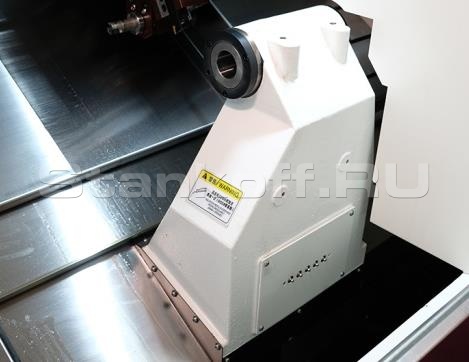

Гидравлическая задняя бабка

• Автоматический ход пиноли
• Автоматическое перемещение по собственным направляющим скольжения
• Быстрый и удобный поджим заготовок большой длины
• Управляется системой ЧПУ с помощью кнопок или М-команд
• Регулируемое усилие зажатия

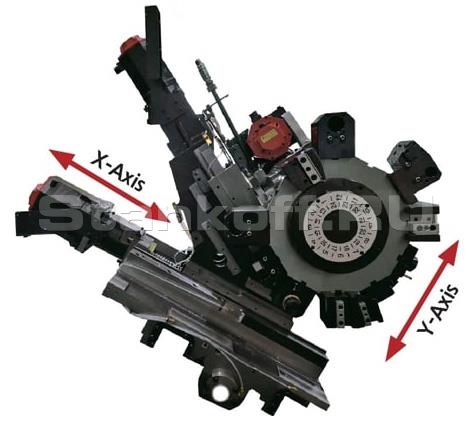

Суппорт с осью Y

• Многократно повышает возможности оборудования и функциональность обработки
• Дает возможность получать полностью плоские поверхности при фрезеровании, не используя при этом полярную интерполяцию
• Упрощение программирования и более эффективный выбор инструмента при фрезеровании плоских или шестигранных фрагментов на наружных диаметрах деталей

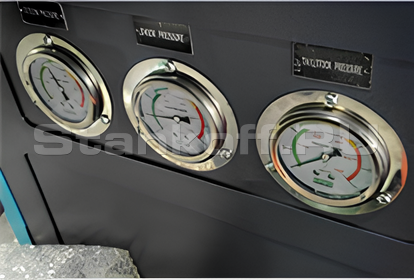

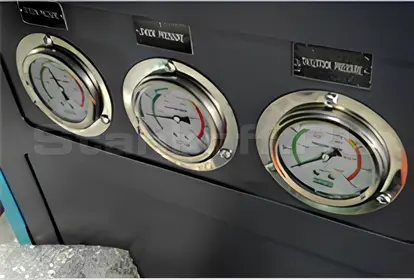

Гидравлическая система

• Мощный и надежный гидравлический насос высокого давления.
• Управление каждым гидравлическим устройством системы осуществляется отдельными электромагнитными клапанами.
• Регулируемое общее давление в системе и на каждом гидравлическом устройстве с отдельными манометрами узлов.

Система подачи СОЖ

• Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания.
• Подача СОЖ как по трубкам на диске револьвера, так и через инструмент.
• Высокоэффективный насос подачи СОЖ высокого давления.
• Позволяет максимально эффективно использовать потенциал современного режущего инструмента.
• Большеразмерный бак высокой емкости.

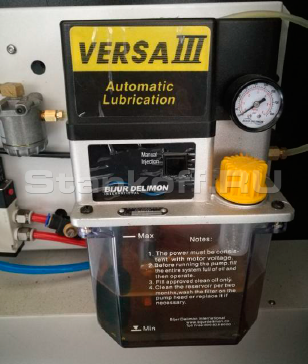

Автоматическая система смазки

• На станок устанавливается импульсная система смазки с электронным управлением.
• Управляется системой ЧПУ.
• Возможность настраивать интервал и длительность работы.
• Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.

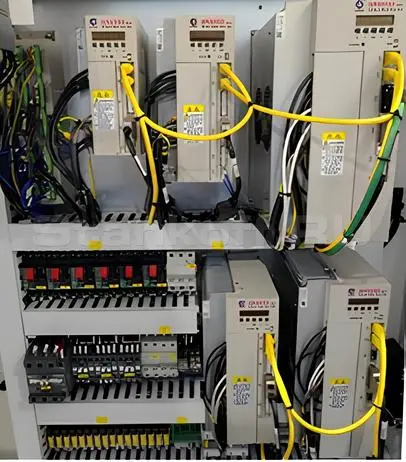

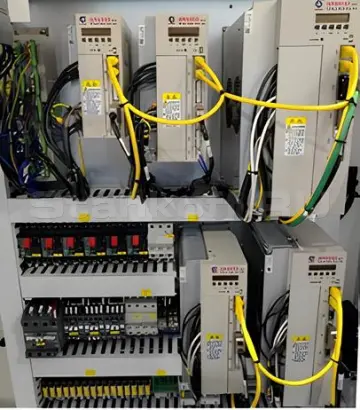

Электрические компоненты

• В качестве сервоусилителя и модуля ввода/вывода приводов осей и шпинделя используются компоненты GSK (Китай).
• На станке используются качественные и надежные электрические реле, переключатели, пускатели производства IDEC (Япония), Schneider (Франция) и других компаний.
• Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания.
• Полностью закрытый пылезащищенный электрошкаф.
• Конструкция соответствует международным стандартам безопасности электрообрудования/

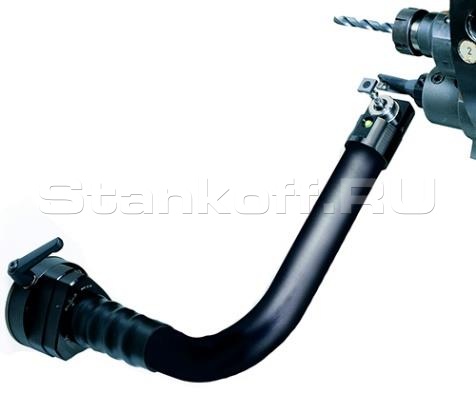

Система измерения инструмента Renishaw HPMA

• Контактная 3D-система измерения и привязки инструмента с проводной передачей данных
• Откидная моторизованная рука с измерительным щупом
• Используется для контроля поломки инструмента и измерения длин и диаметров различных инструментов
• Контроль и коррекция износа во время обработки
• Автоматический цикл измерения позволяет исключить человеческий фактор при привязке инструмента
• Точность измерений в пределах 1 мкм

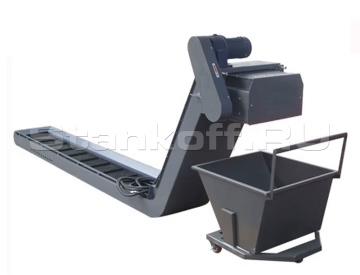

Ленточный транспортер для удаления стружки

• Высокопроизводительный ленточный конвейер для больших объемов стружки
• Комплектуется специальной тележкой
• Особенно эффективен для сбора плотной сыпучей стружки таких материалов, таких как алюминий, бронза, чугун и др.
• Управляется системой ЧПУ с помощью кнопок или М-команд

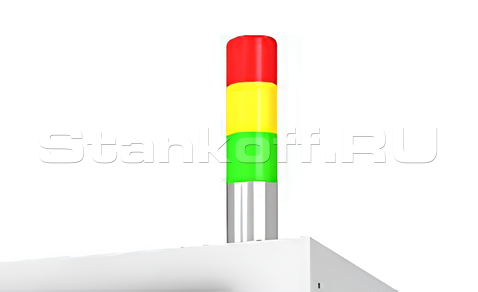

Трехцветная сигнальная лампа

• Цветовая индикация текущего состояния станка.
• Удаленно сообщает оператору о состоянии режима работы.
• Современный дизайн.

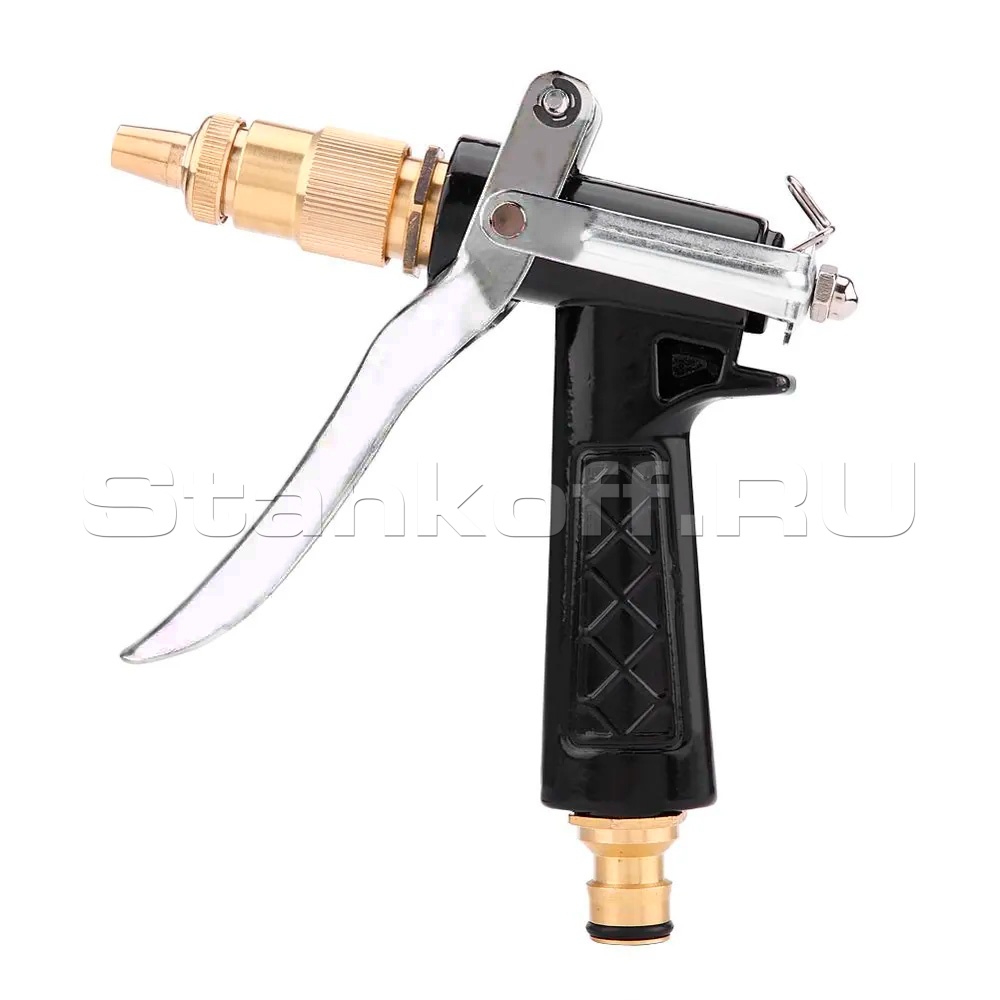

Пистолет подачи СОЖ

• Используется для смыва стружки тяжелых материалов, таких как сталь.
• Также может быть использован для очистки стола, кожуха, дверей станка от стружки и загрязнений.
• Удобная эргономичная рукоятка.
• Предусмотрена специальная ниша для хранения пистолета.

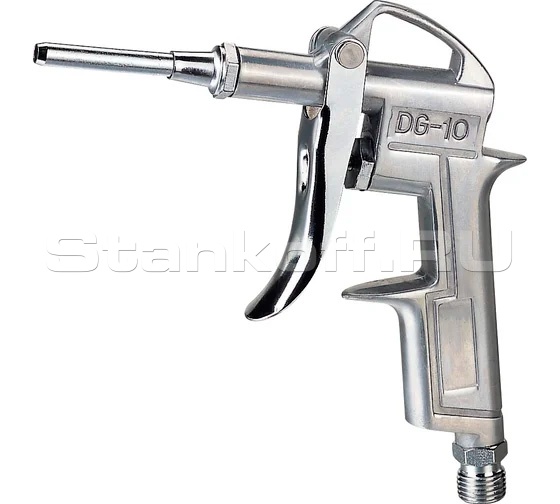

Пневматический обдувочный пистолет

• Используется для обдува воздухом обработанных деталей, оснастки и инструмента.
• Удобная эргономичная рукоятка.
• Эффективно и безопасно удаляет стружку, остатки СОЖ и прочие загрязнения.
• Предусмотрен специальный крючок для хранения пистолета.

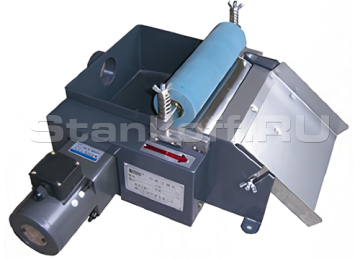

Сепаратор СОЖ

• Очищает СОЖ от масла и стружки.
• Уменьшает вероятность попадания загрязнений в систему подачи СОЖ.
• Позволяет продлить срок службы смазочно-охлаждающей жидкости.

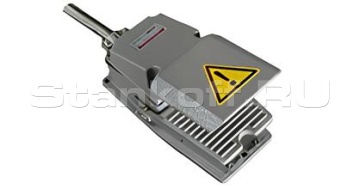

Педаль зажима / разжима токарного патрона

• Удобное и быстрое управление патроном ножной педалью
• Позволяет зажимать и разжимать заготовки, когда панель управления ЧПУ недоступна или доступ к ней затруднен
• Простая надежная конструкция, устойчивая к износу

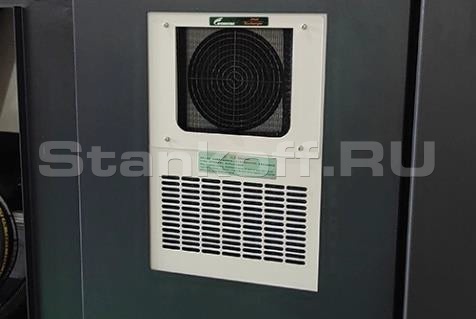

Теплообменник электрошкафа

• Эффективное охлаждение электрических компонентов станка.
• Повышает ресурс электрических компонентов за счёт их работы в охлаждённом воздухе.
• Позволяет работать на станке при превышении температурных норм эксплуатации.
• Фильтрация поступающего воздуха.

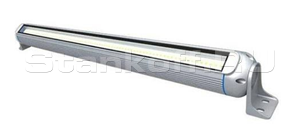

Современное светодиодное освещение

• Пылевлагозащищенный специальный станочный светильник.
• Находится над патроном.
• Полное освещение рабочей зоны станка .

Полная кабинетная защита

• Полностью закрытая рабочая зона с защитными устройствами.
• Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим.
• Максимальная защита персонала.
• Защита от попадания внутрь станка пыли, влаги и посторонних предметов.

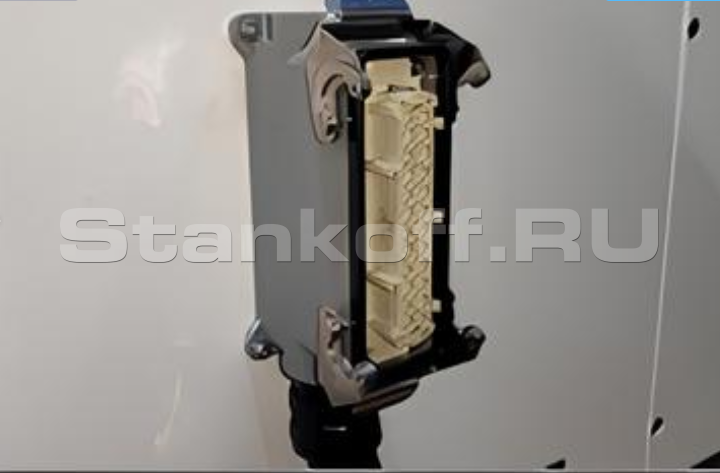

Интерфейс для подключения барфидера

• Стандартный интерфейс для подключения барфидера.
• Удобный разъём с возможностью быстрого подключения.
• Программа автоматики станка уже включает схему управления барфидером с М-командами.

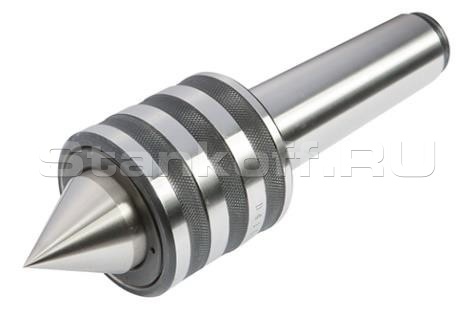

Вращающийся центр МК5

• Устанавливается в пиноль задней бабки для осуществления поджима заготовок.
• Подходит для обработки на любых оборотах, так как отсутствует трение и излишнее давление на заготовку.
• Позволяет избежать перегрева и деформации заготовки в месте поджатия задней бабкой.
• Точный шариковый подшипник обеспечивает стабильное вращение центра и заготовки.

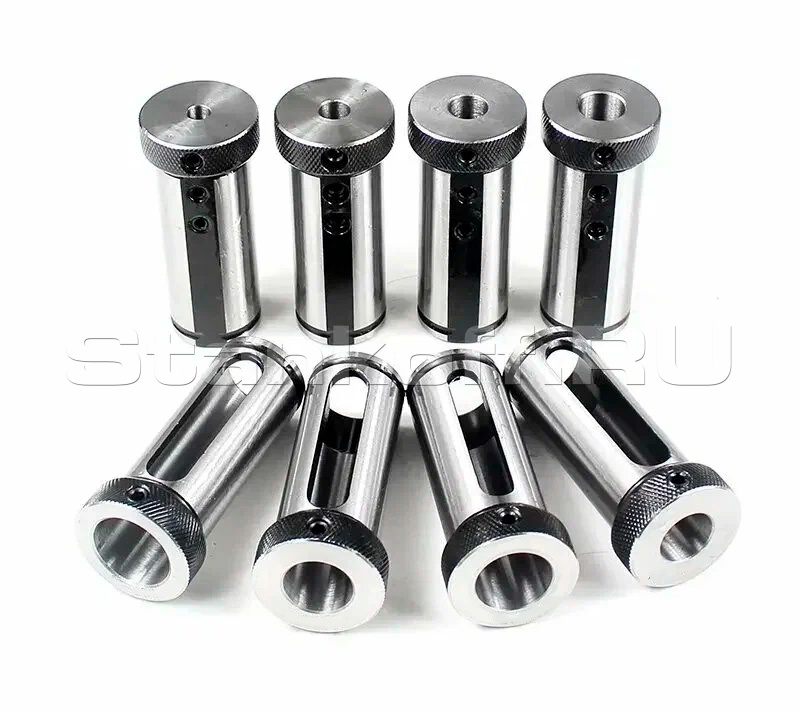

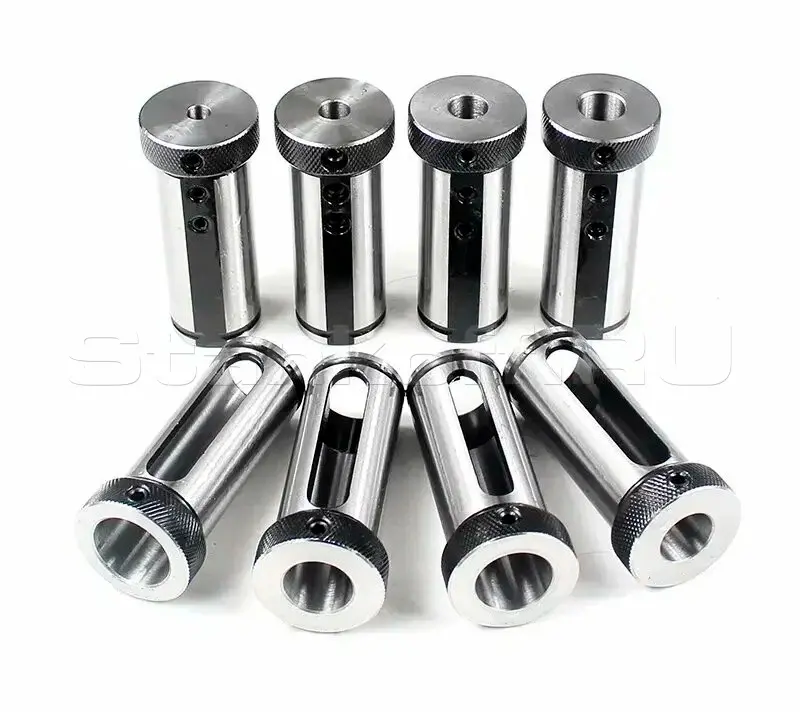

Набор переходных оправок

• Переходные оправки для осевых блоков инструмента с внутренним отверстием 40 мм.
• Включает 8 переходных оправок для осевого и расточного инструмента с цилиндрическим хвостовиком: 8, 10, 12, 14, 16, 20, 25 и 32 мм.
• Удобный зажим инструмента различных диаметров.

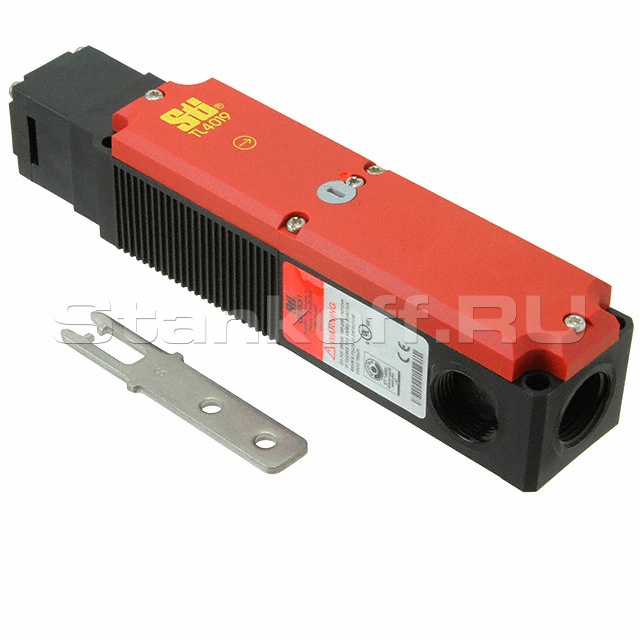

Замок дверей рабочей зоны

• Работает по принципу концевого выключателя.
• Автоматическая блокировка дверей во время обработки.
• Снижает риски травм среди персонала.
• Соответствует нормам техники безопасности предприятий.

Комплект технической документации

• Оригинальные руководства по эксплуатации станка.
• Паспорт точности и упаковочный лист.
• Оригинальные руководства по работе с системой ЧПУ.
• Руководство по эксплуатации станка на русском языке.
• USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.

Характеристики

Общая потребляемая мощность	28 кВт 380 В ~50 Гц
Мощность двигателя шпинделя (продолжительно / 30 мин), кВт	11 / 15
Система ЧПУ	GSK 988TA Станочные данные
Максимальный диаметр вращения, мм	580
Максимальный диаметр обработки, мм	300
Максимальная длина обработки, мм	430
Угол наклона станины	30°
Диаметр патрона, мм	200
Число оборотов шпинделя, об/мин	50 - 3000
Диаметр отверстия в шпинделе / макс. обрабатываемый пруток, мм	62 / 50
Фланец шпинделя	А2-6 (DIN 55026, ISO 702/I)
Крутящий момент шпинделя (продолжительно / 30 мин), Н·м	70 / 109
Перемещение по осям X / Z, мм	190 / 550
Перемещение по оси Y, мм	± 50
Скорость рабочей подачи по осям X / Y / Z, м/мин	10 / 5 / 10
Скорость быстрого хода по осям X / Y / Z, м/мин	25 / 20 / 30
Повторяемость, мм	± 0,003
Позиционирование, мм	± 0,006
Количество инструмента, шт	12
Тип держателей инструмента	BMT55
Мощность двигателя приводного инструмента, кВт	2,7
Максимальное число оборотов приводного инструмента, об/мин	4000
Максимальная высота державки резца, мм	25
Максимальный диаметр осевого инструмента, мм	40
Конус пиноли задней бабки	МК5
Диаметр пиноли задней бабки, мм	74
Ход задней бабки, мм	450
Габаритные размеры (Д × Ш × В, без учета конвейера для стружки), мм	2770 × 1820 × 1920
Масса станка, кг	4000

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Вопросов пока нет. Будьте первым!

Задать вопрос

Доставка и оплата

Доставка

Отправка заказов в регионы России осуществляется рядом транспортных компаний. Доставка в регионы оплачивается покупателем в соответствии с тарифами компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Для оформления доставки потребуются ваши паспортные данные.

Транспортные компании:

Оплата

Безналичный расчёт для юридических лиц

Если покупка товаров совершается юридическим лицом, то оплата производится по счёту, выставленному менеджером:

Важно соблюдать срок оплаты, указанные в счёте. Возможно продление периода оплаты счёта. Для этого необходимо связаться с персональным менеджером.
Товар отгружается после поступления денежных средств на счёт нашей компании.
При отгрузке продукции в регионы сроки доставки включают время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

Лизинг

Выберите понравившийся товар. Сообщите менеджеру, что хотите приобрести этот товар в лизинг.
Основные условия лизинга оборудования:

Тип предприятия: любая организационно-правовая форма
Первоначальный взнос: от 0–10%
Срок: от 12 до 60 месяцев
Удорожание: от 5%
Сумма финансирования: от 250 000 руб
Ежемесячные платежи: равномерные, неравномерные, сезонные (по желанию клиента)
Пакет документов: варьируется в зависимости от организационно-правовой формы предприятия клиента, лизинговой программы, региона, суммы проекта и дополнительных возможностей и пожеланий клиента.
География: вся территория РФ

Банковский перевод

Оплата заказа по выставленному менеджером счёту. Возможны два варианта:

Наличными в отделении банка;
Через интернет-банк или мобильное приложение. В нужной системе интернет-банкинга сформируйте платёжное поручение с реквизитами из счёта и оплатите его.

Сбербанк Онлайн

Оплатить счёт можно двумя способами:

Онлайн-перевод с телефона;
Онлайн-перевод с компьютера.

Наличными в головном офисе

Только для физических лиц. При оплате наличными предоставляются кассовый и товарный чеки.

Банковские карты

Оплата банковскими картами осуществляется через АО «АЛЬФА-БАНК».

АО «АЛЬФА-БАНК»

К оплате принимаются карты VISA, MasterCard, МИР.

VISA MasterCard МИР

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.
