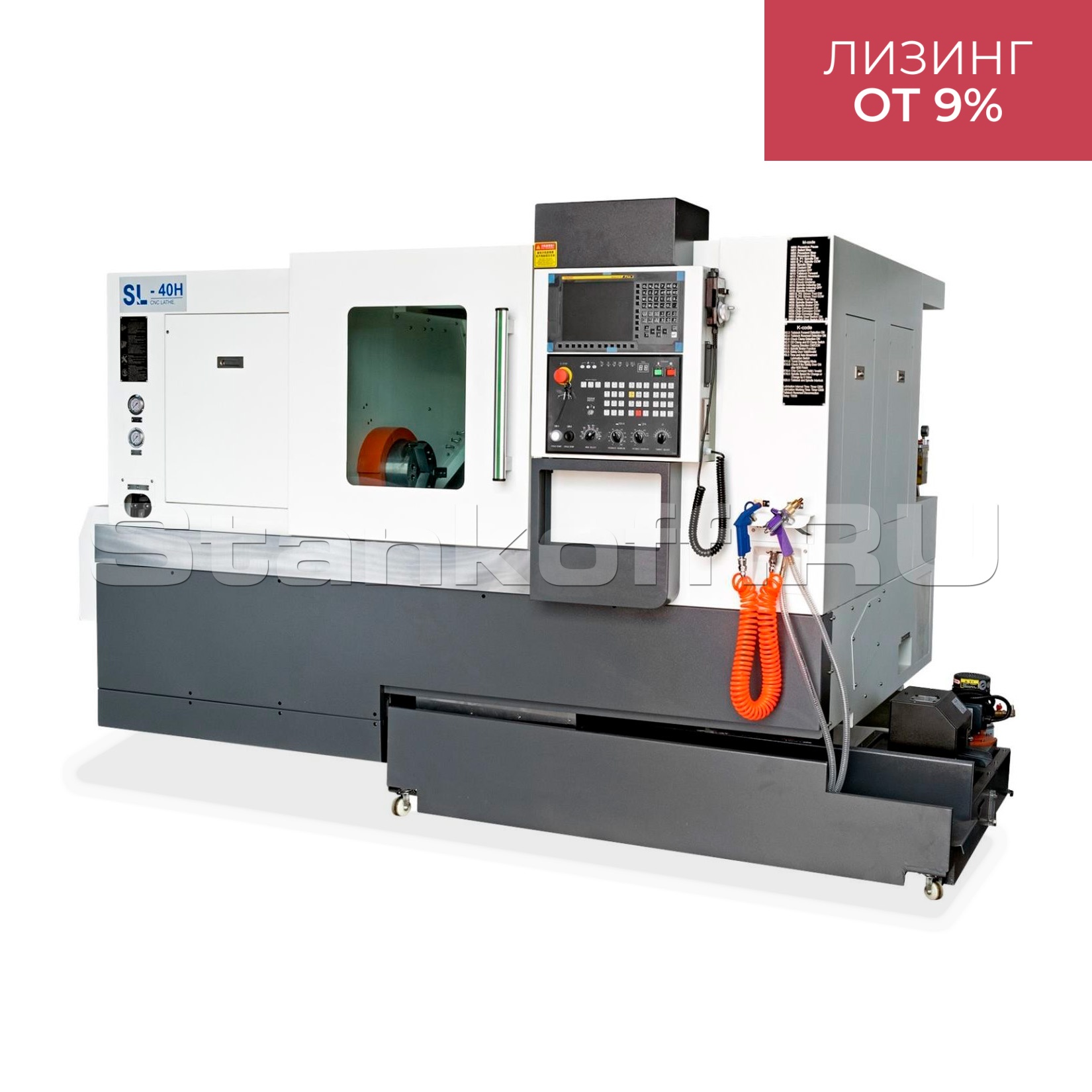

Токарный обрабатывающий центр с наклонной станиной SL40/GSK

Name: Токарный обрабатывающий центр с наклонной станиной SL40/GSK
Availability: PreOrder

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Динар Гатауллин

+7 995 888-07-38

Хотите мы Вам перезвоним?

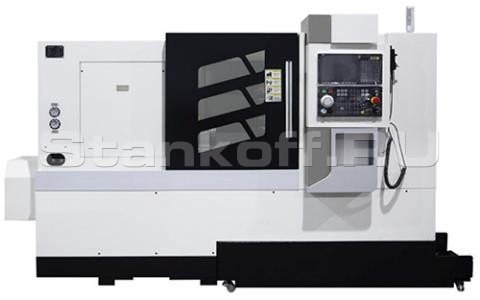

Токарный обрабатывающий центр SL40/GSK — высокоскоростной токарный станок с ЧПУ и наклонной станиной, предназначенный для высокоточной обработки мелких деталей сложной формы. Выполняет широкий спектр токарных операций: наружное и внутреннее точение, торцевание, отрезка, нарезка резьбы и канавок. Идеален для серийной обработки заготовок из стали, чугуна и цветных сплавов. Применяется в электронной, аэрокосмической, медицинской и оборонной промышленности. Подходит для интеграции в автоматические и роботизированные линии.

Конструктивные особенности

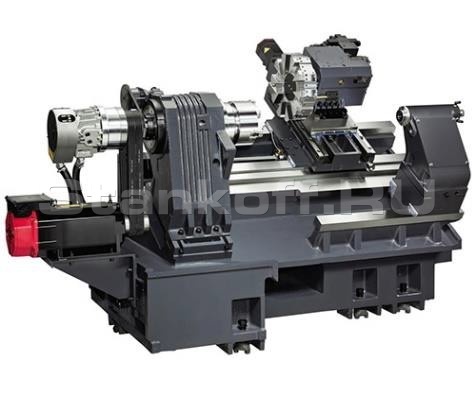

Станина

Цельнолитая наклонная станина (30°), обладающая высокой жесткостью и устойчивостью к вибрациям. Суппорт и станина изготовлены из термообработанного чугуна. Перемещения по осям X и Z выполняются по линейным направляющим качения.

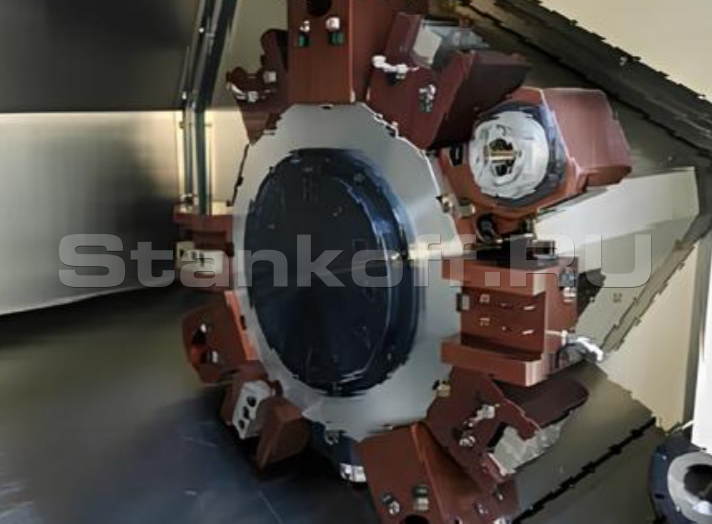

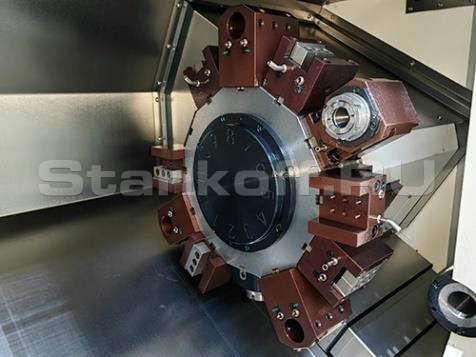

Гидравлический сменщик инструмента

Станок оснащён 12-позиционным револьверным инструментальным сменщиком. Смена инструмента происходит путем прокручивания диска револьвера с последующим гидравлическим зажимом, что позволяет менять инструмент с высокой скоростью со схемой движения по кратчайшему пути. Сменщик инструмента комплектуется осевыми блоками с втулками разных диаметров.

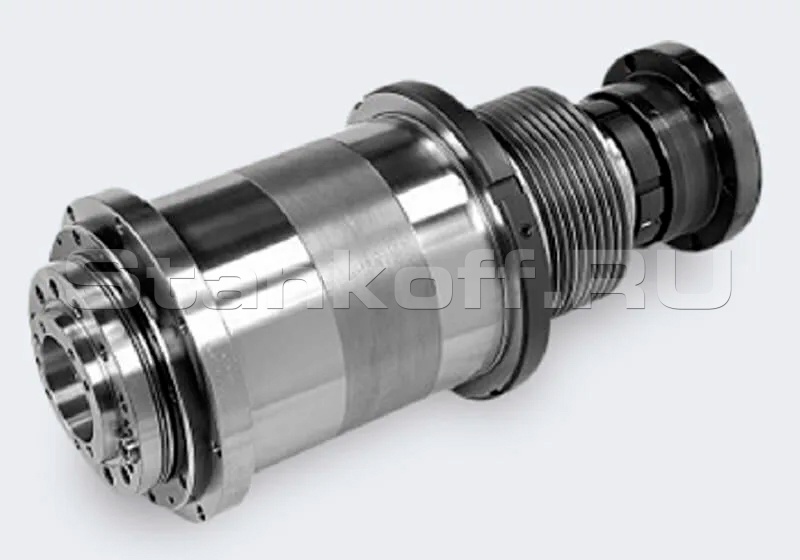

Шпиндель

Главный шпиндель с фланцем A2-6 приводится в движение сервомотором мощностью 11/15 кВт и установлен в жесткой передней бабке на прецизионных подшипниках NSK (Япония), что обеспечивает высокую точность и крутящий момент. Крутящий момент достигает до 109 Н∙м.

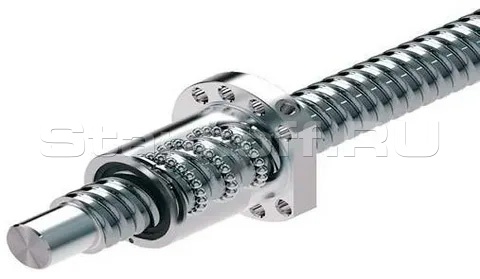

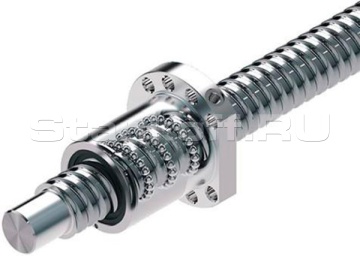

ШВП с преднатягом класса точности С3

Высокоточные шарико-винтовые передачи THK (Япония) с предварительным натягом установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Плавность и точность хода ШВП в сочетании с высокой жесткостью обеспечивают максимальное качество обработки.

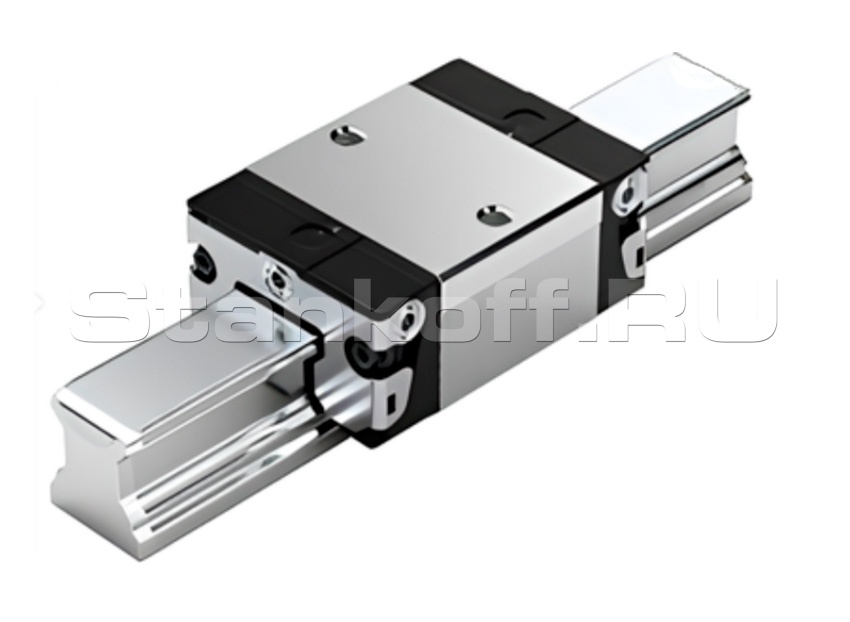

Линейные направляющие качения

На станок устанавливаются точные линейные направляющие качения THK (Япония) по всем осям. Они отличаются высокой грузоподъемностью, низким коэффициентом трения и малой дискретностью перемещений, что обеспечивает высокую точность позиционирования на любых скоростях обработки.

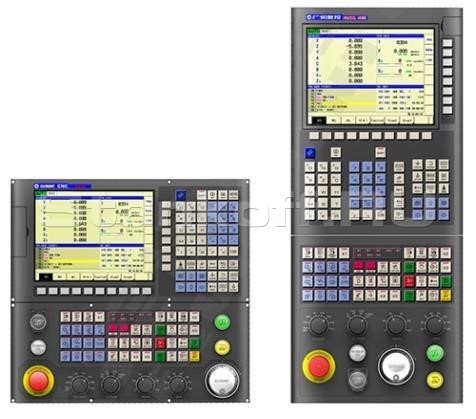

Система ЧПУ GSK 988TA (Китай)

Оснащена современным цифровым управлением с мощным процессором, высокой точностью и скоростью обработки. Включены функции: нанометровая интерполяция, режимы "плавающей" скорости, слома стружки, контроль поломки инструмента. Интерфейс на русском языке, аналогичен Fanuc, с 8,4" LCD-дисплеем, USB и Ethernet-портами.

Стандартная комплектация

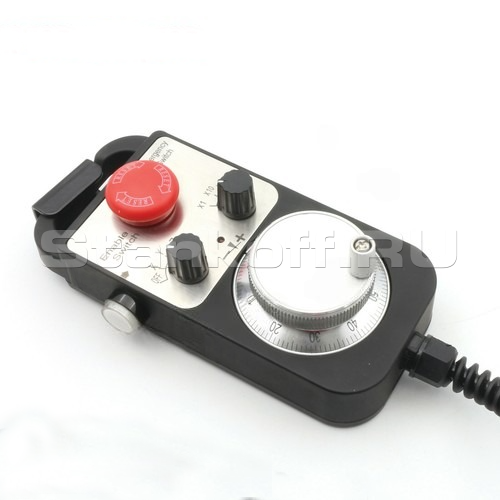

Переносной пульт управления с маховичком

• Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ.
• Меньше вероятность столкновений при наладке.
• Оснащен кнопкой аварийного останова.

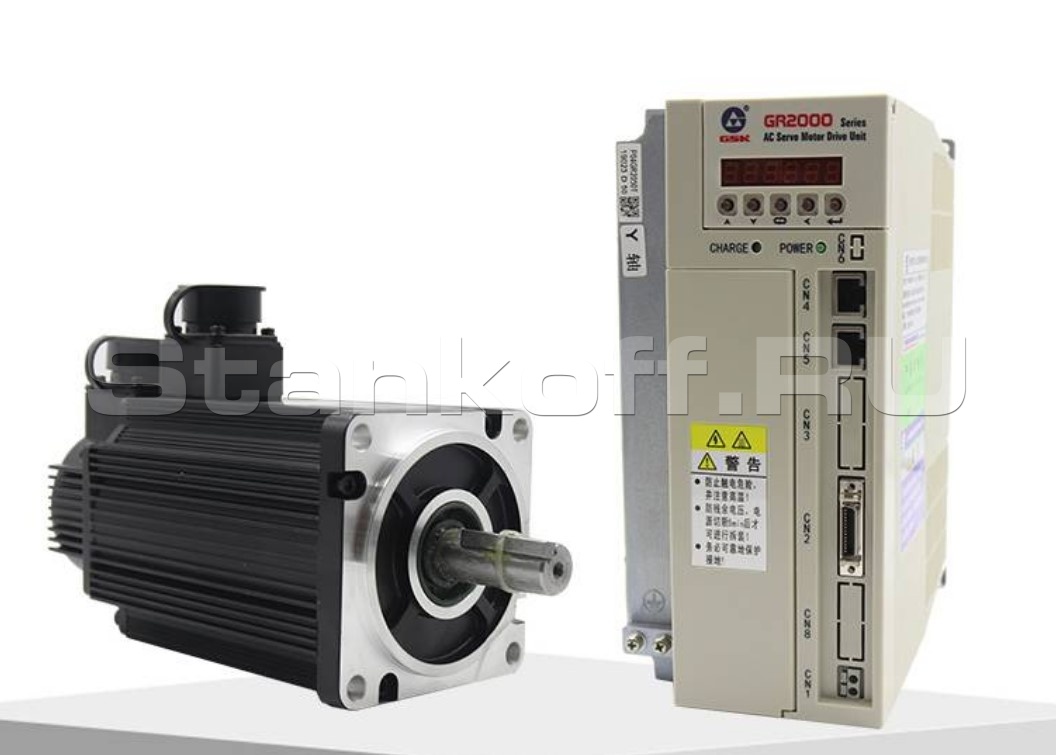

Сервоприводы шпинделя и осей GSK (Китай)

• Высокомоментные и мощные сервоприводы GSK характеризуются отличным соотношением производительности и точности, качественной сборкой и высокой надежностью.
• Максимально эффективная обратная связь с системой ЧПУ.
• Сервопривод шпинделя мощностью 11/15 кВт отличается стабильной работой, надежностью и высоким крутящим моментом.

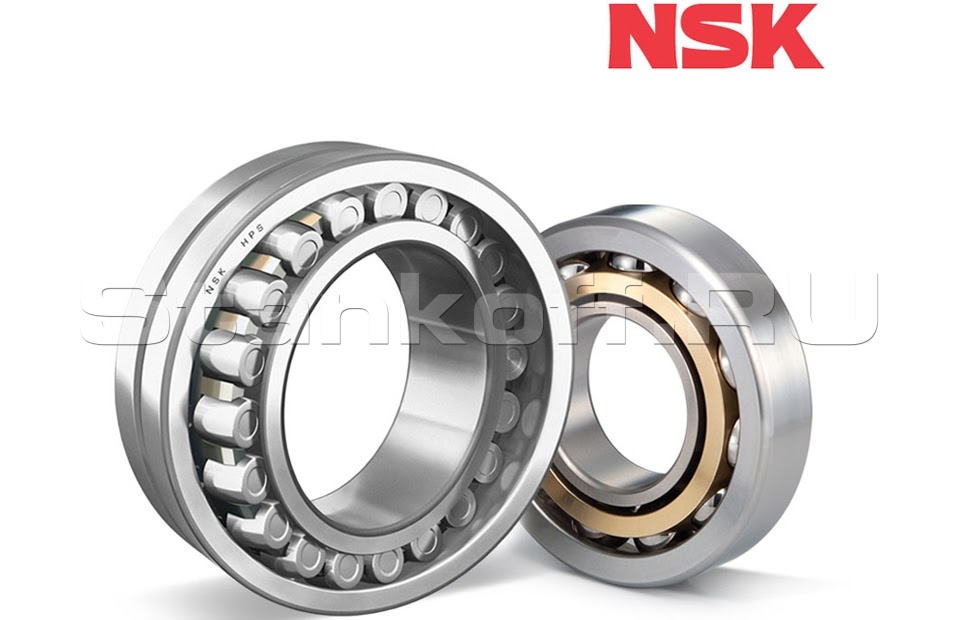

Подшипники шпинделя и осей (Япония)

• Шпиндель устанавливается на комплект из прецизионных подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов.
• Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NSKI, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка.

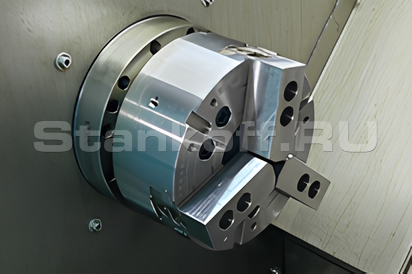

Гидравлический 3-кулачковый патрон с отверстием

• Производство компании Chandox (Тайвань).
• Быстрый и точный зажим заготовки.
• Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд.
• Проходное отверстие большого диаметра для работы с длинными заготовками.
• На патроне установлен комплект сырых кулачков.

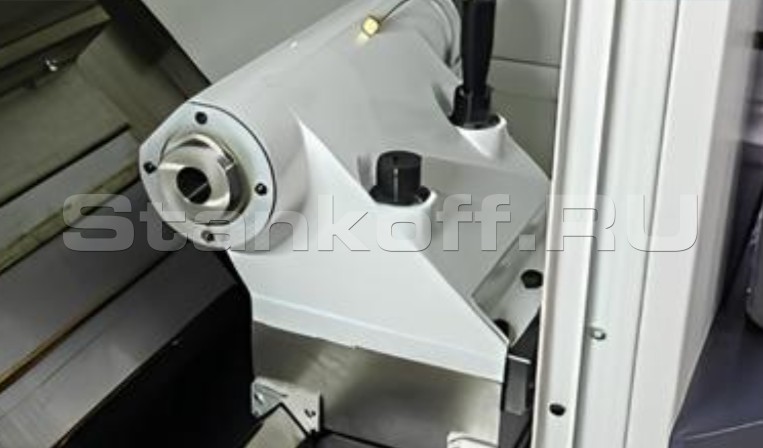

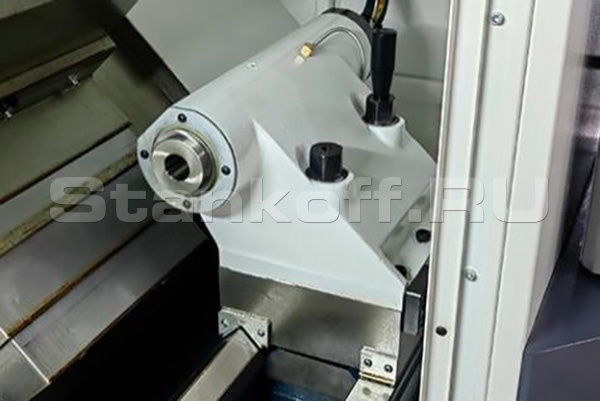

Программируемая задняя бабка

• Автоматический ход пиноли.
• Ручное перемещение по собственным направляющим скольжения.
• Быстрый и удобный поджим заготовок большой длины.
• Управляется системой ЧПУ с помощью кнопок или М-команд.
• Регулируемое усилие зажатия.

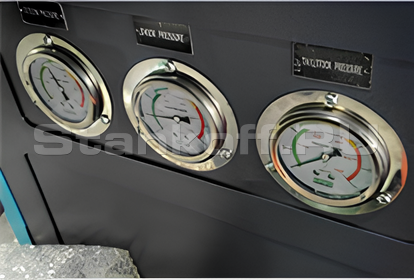

Гидравлическая система

• Мощный и надежный гидравлический насос высокого давления.
• Управление каждым гидравлическим устройством системы осуществляется отдельными электромагнитными клапанами.
• Регулируемое общее давление в системе и на каждом гидравлическом устройстве с отдельными манометрами узлов.

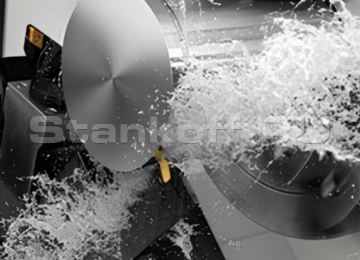

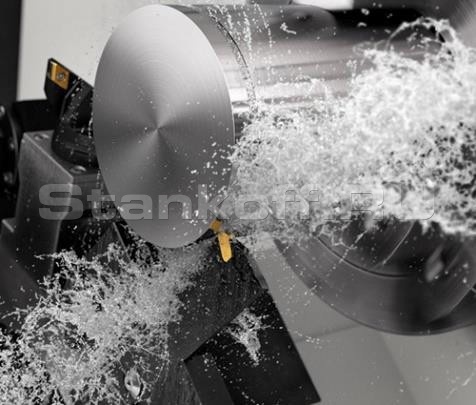

Система подачи СОЖ

• Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания.
• Подача СОЖ как по трубкам на диске револьвера, так и через инструмент.
• Высокоэффективный насос подачи СОЖ высокого давления.
• Позволяет максимально эффективно использовать потенциал современного режущего инструмента.
• Большеразмерный бак высокой емкости.

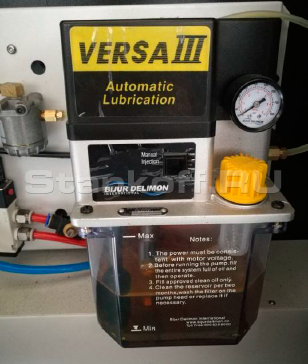

Автоматическая система смазки

• На станок устанавливается импульсная система смазки с электронным управлением.
• Управляется системой ЧПУ.
• Возможность настраивать интервал и длительность работы.
• Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.

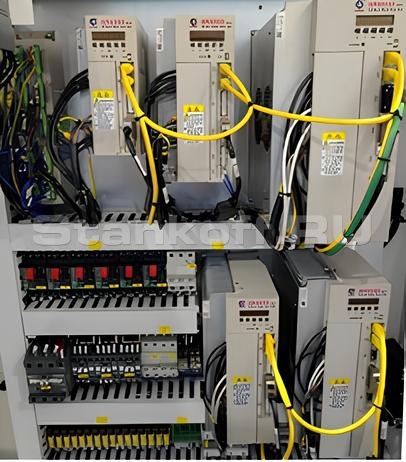

Электрические компоненты

• В качестве сервоусилителя и модуля ввода/вывода приводов осей и шпинделя используются компоненты GSK (Китай).
• На станке используются качественные и надежные электрические реле, переключатели, пускатели производства IDEC (Япония), Schneider (Франция) и других компаний.
• Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания.
• Полностью закрытый пылезащищенный электрошкаф.
• Конструкция соответствует международным стандартам безопасности электрообрудования/

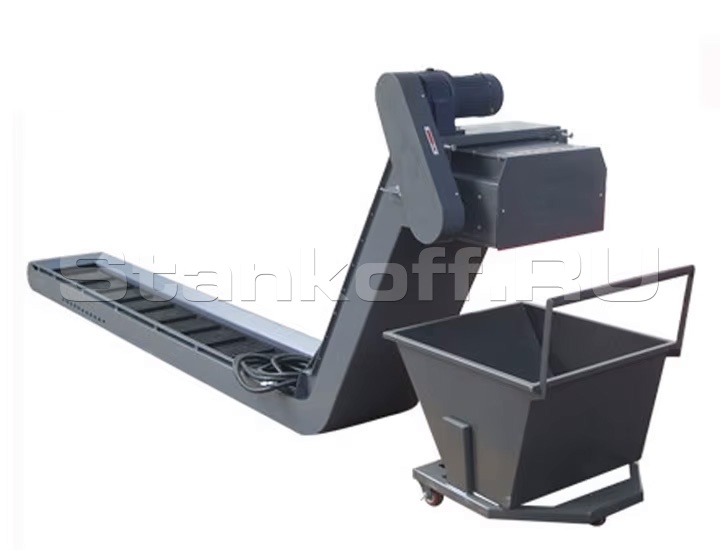

Ленточный транспортер для удаления стружки

• Высокопроизводительный ленточный конвейер для больших объемов стружки
• Комплектуется специальной тележкой
• Особенно эффективен для сбора плотной сыпучей стружки таких материалов, таких как алюминий, бронза, чугун и др.
• Управляется системой ЧПУ с помощью кнопок или М-команд

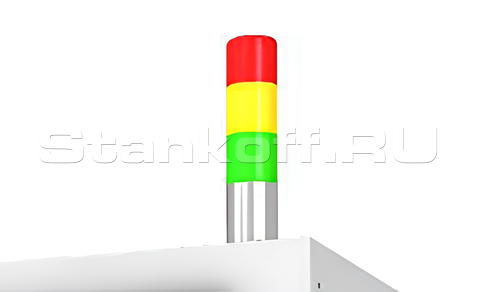

Трехцветная сигнальная лампа

• Цветовая индикация текущего состояния станка.
• Удаленно сообщает оператору о состоянии режима работы.
• Современный дизайн.

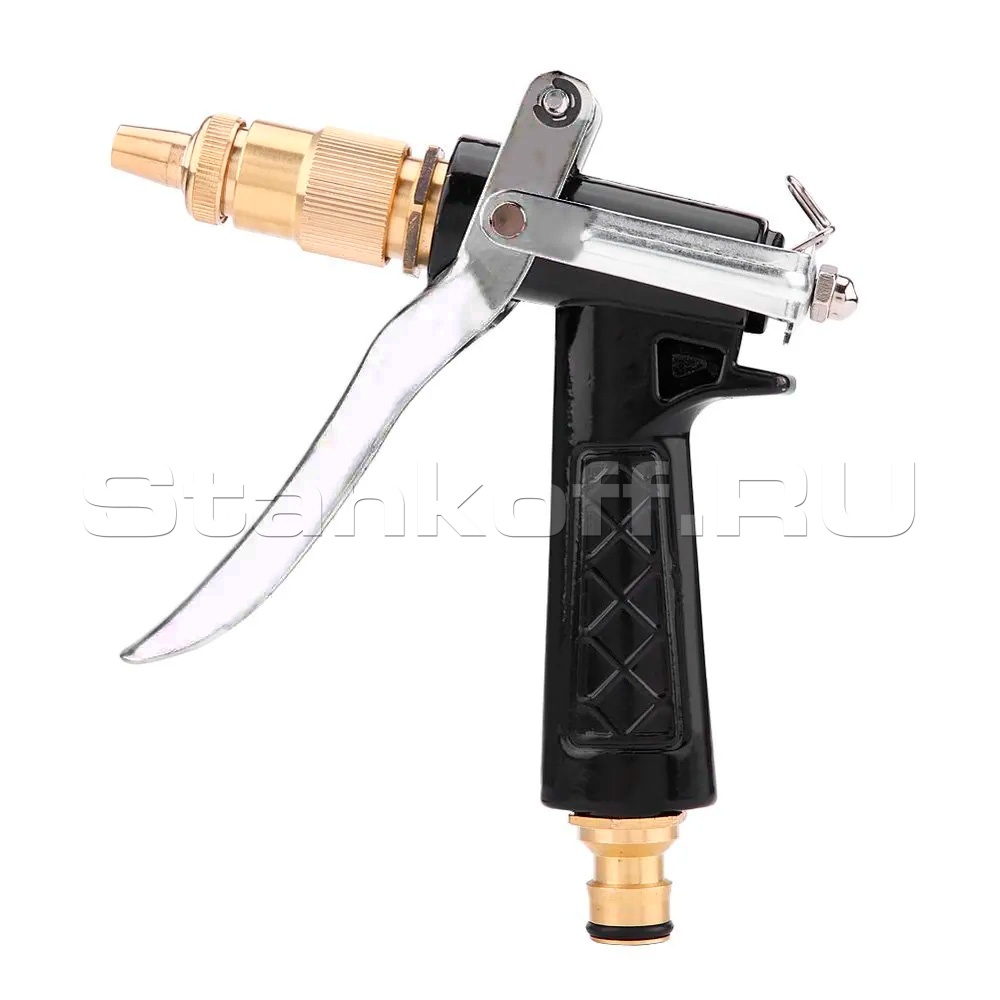

Пистолет подачи СОЖ

• Используется для смыва стружки тяжелых материалов, таких как сталь.
• Также может быть использован для очистки стола, кожуха, дверей станка от стружки и загрязнений.
• Удобная эргономичная рукоятка.
• Предусмотрена специальная ниша для хранения пистолета.

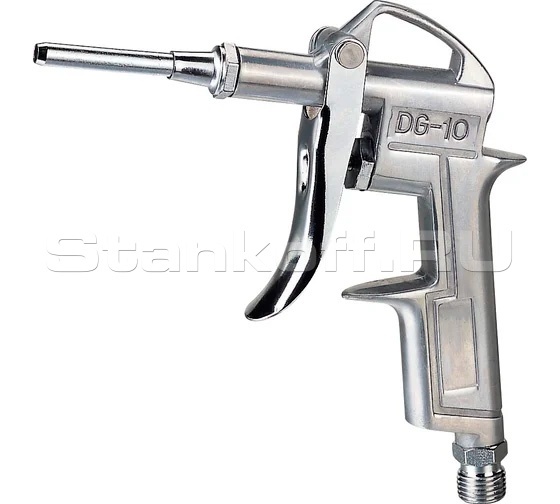

Пневматический обдувочный пистолет

• Используется для обдува воздухом обработанных деталей, оснастки и инструмента.
• Удобная эргономичная рукоятка.
• Эффективно и безопасно удаляет стружку, остатки СОЖ и прочие загрязнения.
• Предусмотрен специальный крючок для хранения пистолета.

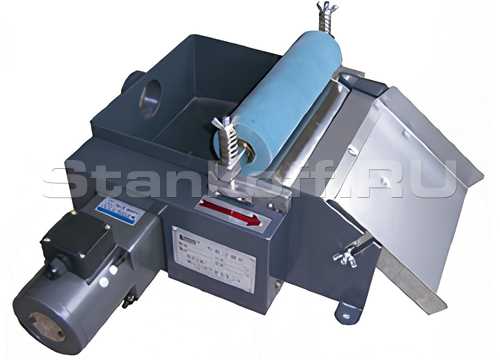

Сепаратор СОЖ

• Очищает СОЖ от масла и стружки.
• Уменьшает вероятность попадания загрязнений в систему подачи СОЖ.
• Позволяет продлить срок службы смазочно-охлаждающей жидкости.

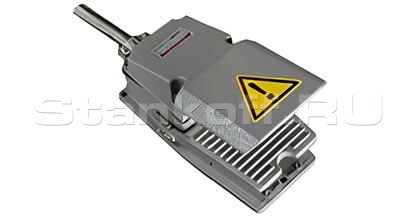

Педаль зажима / разжима токарного патрона

• Удобное и быстрое управление патроном ножной педалью
• Позволяет зажимать и разжимать заготовки, когда панель управления ЧПУ недоступна или доступ к ней затруднен
• Простая надежная конструкция, устойчивая к износу

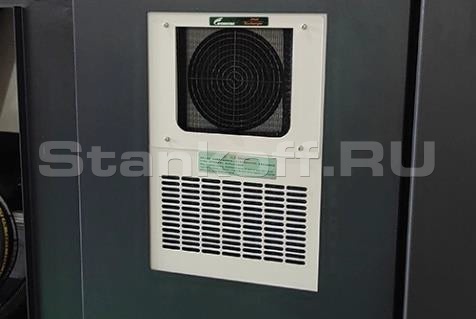

Теплообменник электрошкафа

• Эффективное охлаждение электрических компонентов станка.
• Повышает ресурс электрических компонентов за счёт их работы в охлаждённом воздухе.
• Позволяет работать на станке при превышении температурных норм эксплуатации.
• Фильтрация поступающего воздуха.

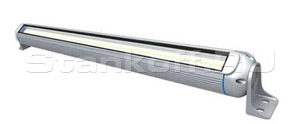

Современное светодиодное освещение

• Пылевлагозащищенный специальный станочный светильник.
• Находится над патроном.
• Полное освещение рабочей зоны станка .

Полная кабинетная защита

• Полностью закрытая рабочая зона с защитными устройствами.
• Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим.
• Максимальная защита персонала.
• Защита от попадания внутрь станка пыли, влаги и посторонних предметов.

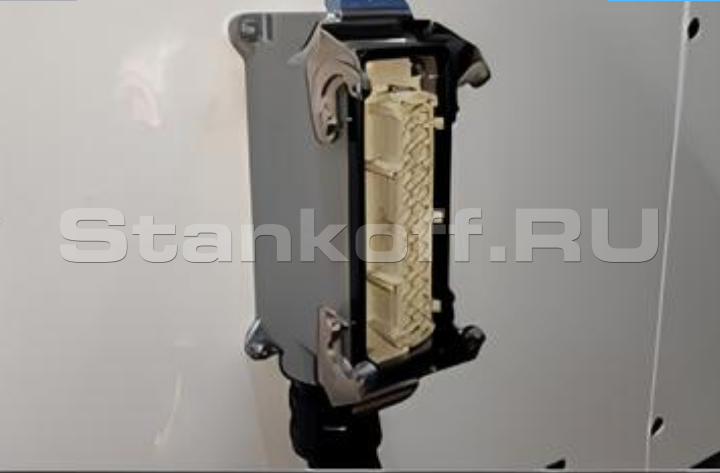

Интерфейс для подключения барфидера

• Стандартный интерфейс для подключения барфидера.
• Удобный разъём с возможностью быстрого подключения.
• Программа автоматики станка уже включает схему управления барфидером с М-командами.

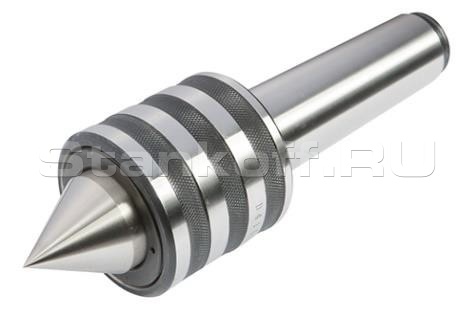

Вращающийся центр МК5

• Устанавливается в пиноль задней бабки для осуществления поджима заготовок.
• Подходит для обработки на любых оборотах, так как отсутствует трение и излишнее давление на заготовку.
• Позволяет избежать перегрева и деформации заготовки в месте поджатия задней бабкой.
• Точный шариковый подшипник обеспечивает стабильное вращение центра и заготовки.

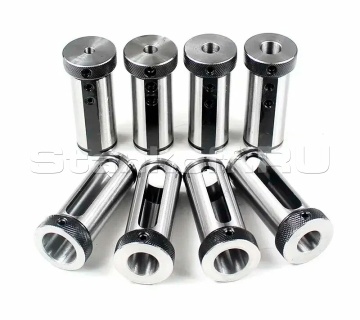

Набор переходных оправок

• Переходные оправки для осевых блоков инструмента с внутренним отверстием 40 мм.
• Включает 8 переходных оправок для осевого и расточного инструмента с цилиндрическим хвостовиком: 8, 10, 12, 14, 16, 20, 25 и 32 мм.
• Удобный зажим инструмента различных диаметров.

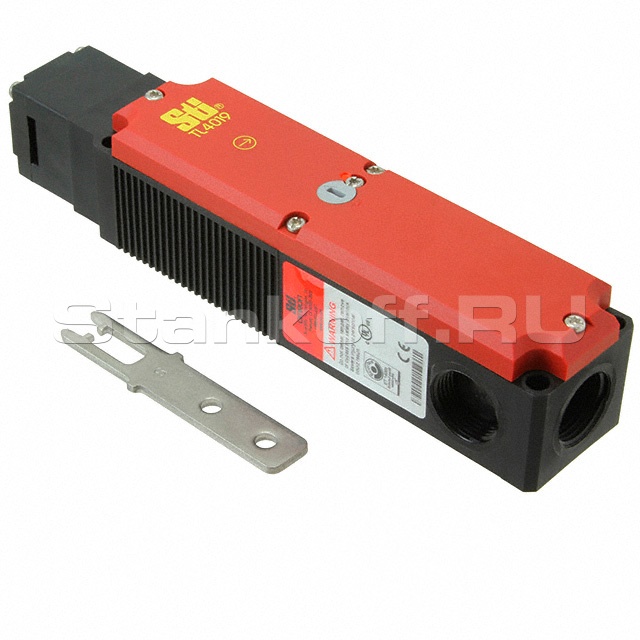

Замок дверей рабочей зоны

• Работает по принципу концевого выключателя.
• Автоматическая блокировка дверей во время обработки.
• Снижает риски травм среди персонала.
• Соответствует нормам техники безопасности предприятий.

Комплект технической документации

• Оригинальные руководства по эксплуатации станка.
• Паспорт точности и упаковочный лист.
• Оригинальные руководства по работе с системой ЧПУ.
• Руководство по эксплуатации станка на русском языке.
• USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.

Основные характеристики

Максимальный диаметр вращения, мм	580
Диаметр обработки над суппортом, мм	300
Максимальная длина обработки, мм	570
Угол наклона станины, °	30
Шпиндель
Максимальное число оборотов шпинделя, об/мин	50-3000
Максимальный крутящий момент (продолжительно/30 мин), Нм	70 / 109
Диаметр проходного отверстия шпинделя, мм	62
Максимальный диаметр обрабатываемого прутка, мм	50
Фланец	А2-6 (DIN 55026, ISO 702/I)
Диаметр патрона, мм	200
Перемещение и подача
Перемещение по оси X, мм	190
Перемещение по оси Z, мм	600
Скорость рабочей подачи по осям Х / Z, мм/мин	10000/10000
Скорость быстрого хода по осям Х / Z, мм/мин	30000/30000
Точность
Повторяемость, мм	± 0,003
Позиционирование, мм	± 0,006
Приводный сменщик инструмента
Количество инструмента, шт	12
Максимальная высота державки резца, мм	25
Максимальный диаметр осевого инструмента, мм	32
Время смены инструмента (соседний / противоположный), с	0,6 / 1,4
Задняя бабка
Конус пиноли задней бабки	МК 4
Диаметр пиноли задней бабки, мм	74
Ход задней бабки, мм	520
Электрические характеристики
Система ЧПУ	GSK 988TA
Общая потребляемая мощность, кВт	25
Энергопотребление, В/Гц, кВт	380/50
Мощность двигателя шпинделя (продолжительно / 30 мин), кВт	11 / 15
Габариты
Габаритные размеры без учета конвейера для стружки (ДхШхВ), мм	2770х1820х1920
Масса станка, кг	4000
