Токарный обрабатывающий центр SL50H/GSK

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Хотите мы Вам перезвоним?

Модели серии

SL40/GSK

SL40H/GSK

Сопутствующие товары

Металлообрабатывающее оборудование

Токарные станки по металлу

Токарные центры

Токарный обрабатывающий центр SL50H — современный высокоскоростной многофункциональный станок нового поколения с приводным инструментом, предназначенный для комплексной токарной и фрезерной обработки. Он способен выполнять широкий спектр токарных операций: наружное и внутреннее точение, подточку торцов, отрезку деталей, нарезку канавок и проточек, а также обработку наружных и внутренних резьб. Благодаря наличию приводного инструмента станок также позволяет сверлить отверстия, фрезеровать пазы и карманы концевыми фрезами, нарезать резьбы метчиками и выполнять другие операции, что делает его идеальным для серийного производства. SL40H отлично подходит для обработки заготовок из стали и чугуна, а также из цветных металлов и сплавов. Он востребован в электронике, приборостроении, аэрокосмической и медицинской промышленности, а также в оборонно-промышленных предприятиях.

Конструктивные особенности

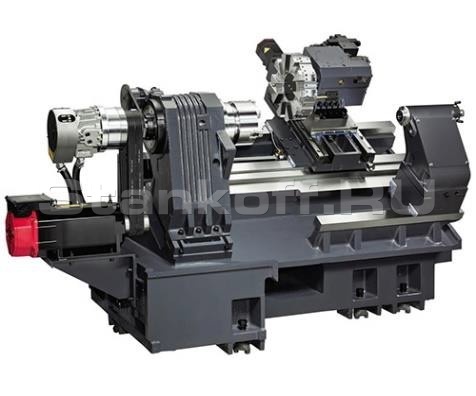

Станина

Агрегаты станка установлены на цельнолитой наклонной станине под углом 30°, обеспечивающей высокую жесткость, вибростойкость и устойчивость к нагрузкам. Станина гарантирует стабильное распределение сил и надежную поддержку револьверной головы при резании. Станина, передняя бабка и суппорт выполнены из термически обработанного высокопрочного чугуна с искусственным старением, с конструкцией, оптимизированной методом конечных элементов и динамического анализа. Суппорт станка двигается в двух направлениях (оси X и Z) по высокоскоростным линейным направляющим качения.

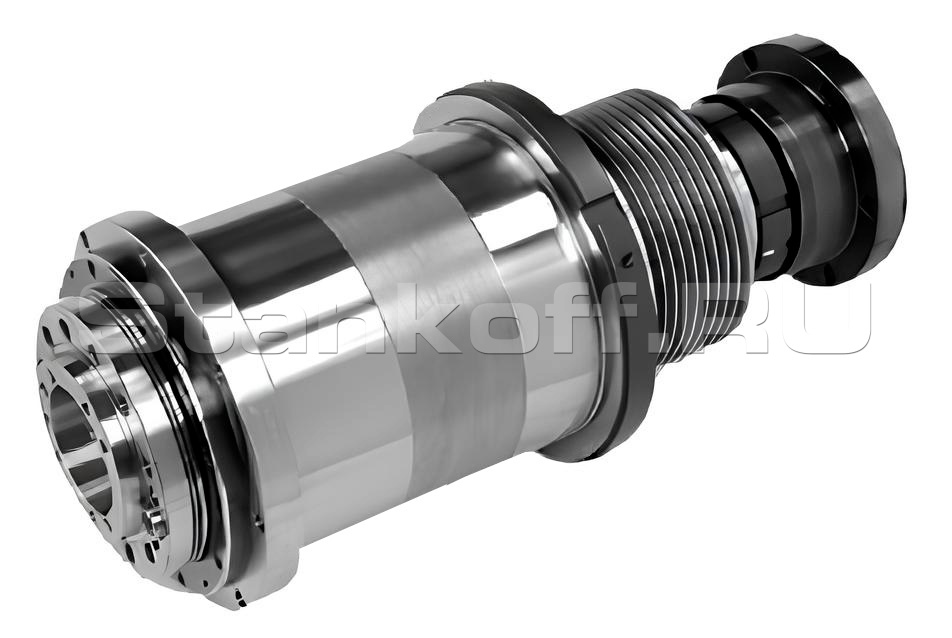

Шпиндель

Высокоскоростной прецизионный шпиндель с фланцем A2-8 соединен с мощным сервоприводом через ременную передачу и установлен в жесткой передней бабке на японские подшипники NSK. Такая конструкция обеспечивает высокую точность и скорость вращения, крутящий момент до 192Н·м.

Приводной сменщик инструмента

Приводной сменщик инструмента револьверного типа на 12 позиций с типом крепления BMT55. Сменщик инструмента оснащен большим количеством инструментальных блоков. Смена инструмента происходит путем прокручивания диска револьвера сервоприводом с последующим гидравлическим зажимом. Приводной инструмент приводится в движение от встроенного в сменщик мощного сервопривода.

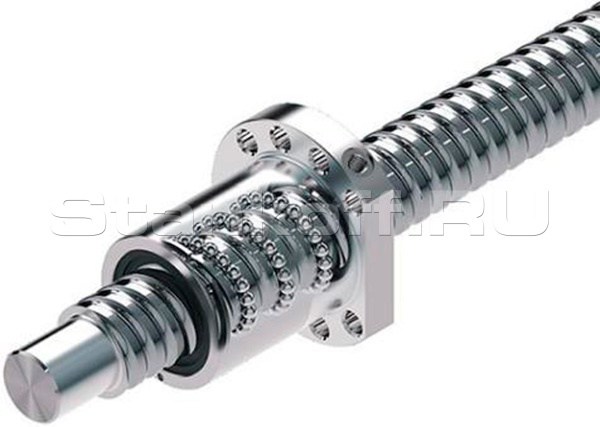

ШВП с преднатягом класса точности С3

Высокоточные шарико-винтовые передачи THK (Япония) с предварительным натягом установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Плавность и точность хода ШВП в сочетании с высокой жесткостью обеспечивают максимальное качество обработки.

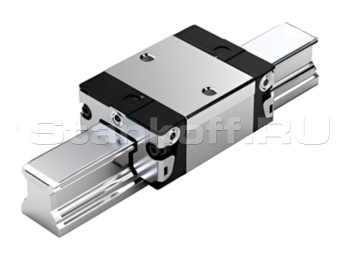

Линейные направляющие качения

На станок устанавливаются точные линейные направляющие качения THK (Япония) по всем осям. Они отличаются высокой грузоподъемностью, низким коэффициентом трения и малой дискретностью перемещений, что обеспечивает высокую точность позиционирования на любых скоростях обработки.

Стандартная комплектация

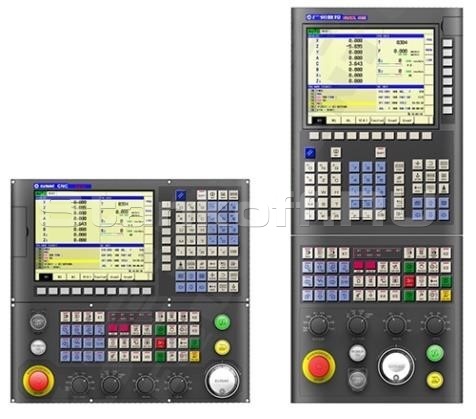

Система ЧПУ GSK 988TA

Современная цифровая система управления с мощным процессором, высоким разрешением и частотой дискретизации обеспечивает отслеживание состояния приводов в реальном времени для точной и оптимальной обработки. В комплект входят нанометровая интерполяция, режим «плавающей» скорости, контроль слома стружки и инструмента, а также другие функции. Система по принципам управления и циклам обработки близка к ЧПУ Fanuc (Япония). Интерфейс полностью на русском языке, с 8,4-дюймовым LCD-дисплеем и подключением через USB и Ethernet (RJ-45).

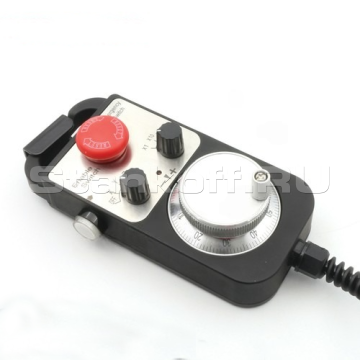

Переносной пульт управления с маховичком

• Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ.
• Меньше вероятность столкновений при наладке.
• Оснащен кнопкой аварийного останова.

Сервоприводы шпинделя и осей GSK (Китай)

• Высокомоментные и мощные сервоприводы GSK характеризуются отличным соотношением производительности и точности, качественной сборкой и высокой надежностью.
• Максимально эффективная обратная связь с системой ЧПУ.
• Сервопривод шпинделя мощностью 15/18,5 кВт отличается стабильной работой, надежностью и высоким крутящим моментом.

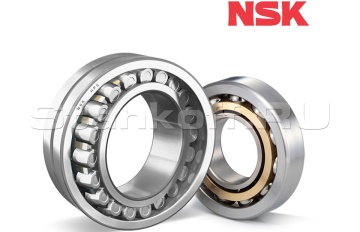

Подшипники шпинделя и осей (Япония)

• Шпиндель устанавливается на комплект из прецизионных подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов.
• Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NSKI, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка.

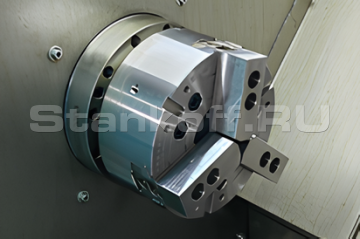

Гидравлический 3-кулачковый патрон Ø250 с отверстием

• Производство компании Chandox (Тайвань).
• Быстрый и точный зажим заготовки.
• Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд.
• Проходное отверстие большого диаметра для работы с длинными заготовками.
• На патроне установлен комплект сырых кулачков.

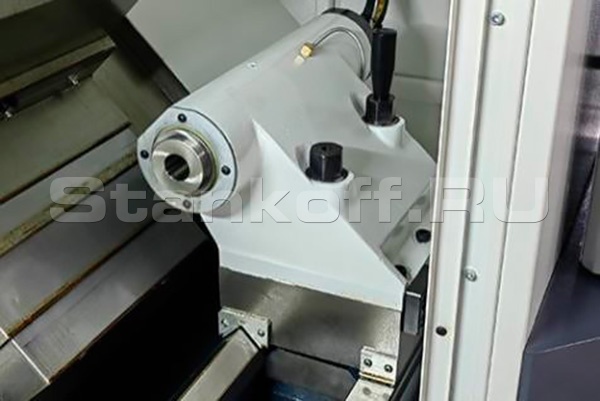

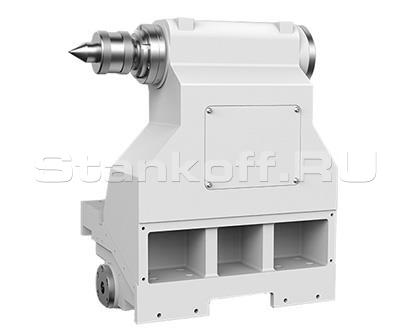

Гидравлическая задняя бабка

• Автоматический ход пиноли.
• Ручное перемещение по собственным направляющим скольжения.
• Быстрый и удобный поджим заготовок большой длины.
• Управляется системой ЧПУ с помощью кнопок или М-команд.
• Регулируемое усилие зажатия.

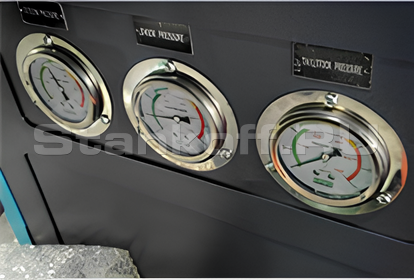

Гидравлическая система

• Мощный и надежный гидравлический насос высокого давления.
• Управление каждым гидравлическим устройством системы осуществляется отдельными электромагнитными клапанами.
• Регулируемое общее давление в системе и на каждом гидравлическом устройстве с отдельными манометрами узлов.

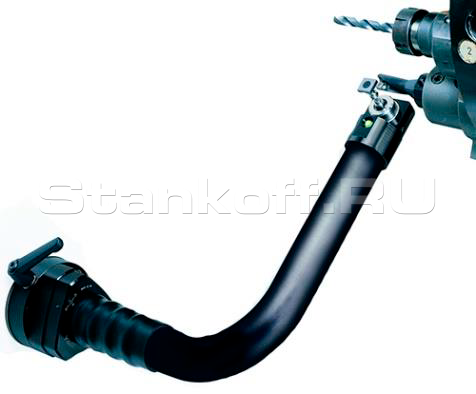

Система подачи СОЖ

• Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания.
• Подача СОЖ как по трубкам на диске револьвера, так и через инструмент.
• Высокоэффективный насос подачи СОЖ высокого давления.
• Позволяет максимально эффективно использовать потенциал современного режущего инструмента.
• Дополнительные форсунки для смыва стружки из рабочей зоны.

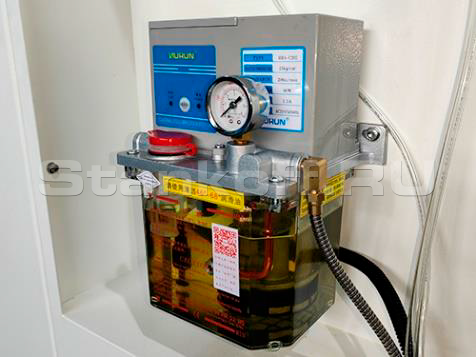

Автоматическая система смазки

• Оснащена манометром для контроля уровня давления масла.
• Управляется системой ЧПУ.
• Возможность настраивать интервал и длительность работы.
• Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.
• Кнопка ручного включения насоса смазки на корпусе.

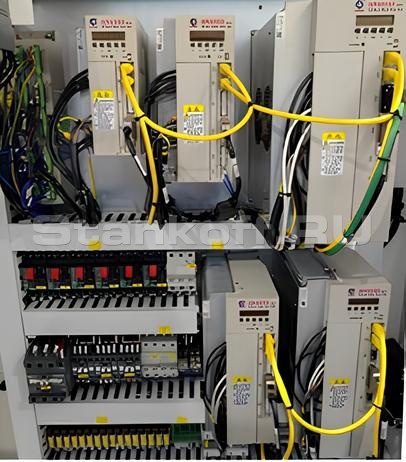

Электрические компоненты

• В качестве сервоусилителя и модуля ввода/вывода приводов осей и шпинделя используются компоненты GSK (Китай).

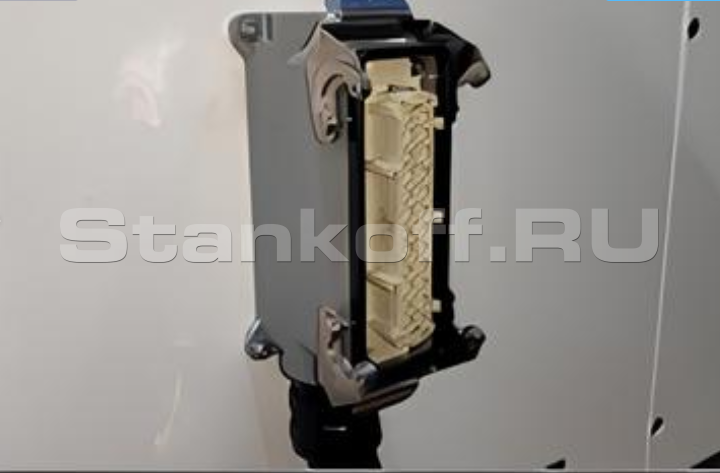

• На станке используются качественные и надежные электрические реле, переключатели, пускатели производства IDEC (Япония), Schneider (Франция) и других компаний.
• Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания.
• Полностью закрытый пылезащищенный электрошкаф.
• Конструкция соответствует международным стандартам безопасности электрообрудования/

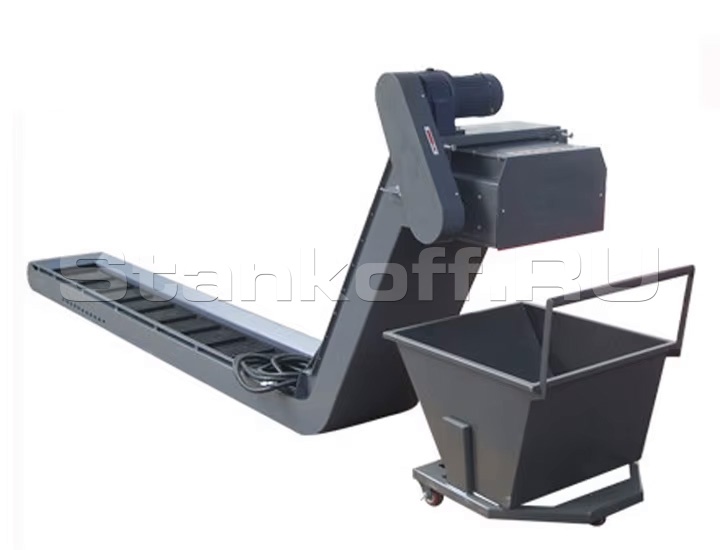

Ленточный транспортер для удаления стружки

• Высокопроизводительный ленточный конвейер для больших объемов стружки
• Комплектуется специальной тележкой
• Особенно эффективен для сбора плотной сыпучей стружки таких материалов, таких как алюминий, бронза, чугун и др.
• Управляется системой ЧПУ с помощью кнопок или М-команд

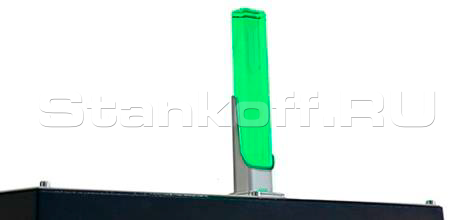

Трехцветная сигнальная лампа

• Цветовая индикация текущего состояния станка.
• Удаленно сообщает оператору о состоянии режима работы.
• Современный дизайн.

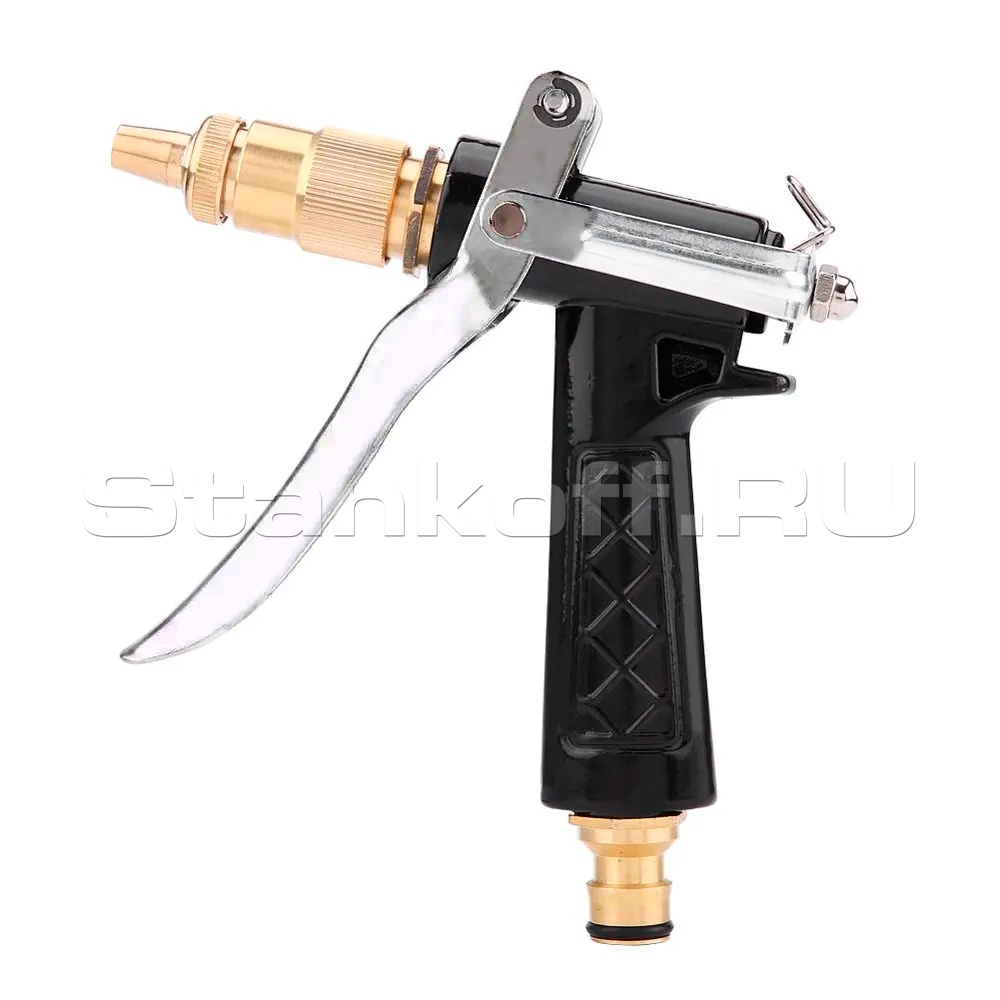

Пистолет подачи СОЖ

• Используется для смыва стружки тяжелых материалов, таких как сталь.
• Также может быть использован для очистки стола, кожуха, дверей станка от стружки и загрязнений.
• Удобная эргономичная рукоятка.
• Предусмотрена специальная ниша для хранения пистолета.

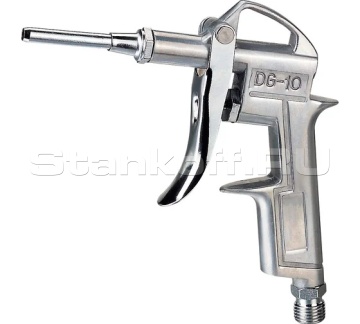

Пневматический обдувочный пистолет

• Используется для обдува воздухом обработанных деталей, оснастки и инструмента.
• Удобная эргономичная рукоятка.
• Эффективно и безопасно удаляет стружку, остатки СОЖ и прочие загрязнения.
• Предусмотрен специальный крючок для хранения пистолета.

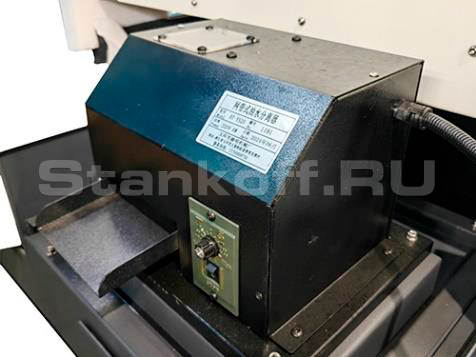

Сепаратор СОЖ

• Очищает СОЖ от масла и стружки.
• Уменьшает вероятность попадания загрязнений в систему подачи СОЖ.
• Позволяет продлить срок службы смазочно-охлаждающей жидкости.
• Регулировка скорости работы с помощью встроенной панели управления.

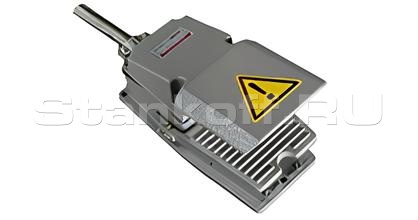

Педаль зажима / разжима токарного патрона и задней бабки

• Удобное и быстрое управление патроном ножной педалью
• Позволяет зажимать и разжимать заготовки, когда панель управления ЧПУ недоступна или доступ к ней затруднен
• Простая надежная конструкция, устойчивая к износу

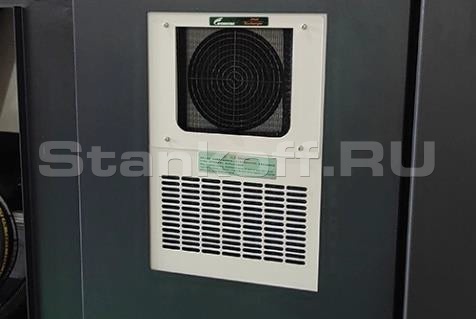

Теплообменник электрошкафа

• Эффективное охлаждение электрических компонентов станка.
• Повышает ресурс электрических компонентов за счёт их работы в охлаждённом воздухе.
• Позволяет работать на станке при превышении температурных норм эксплуатации.
• Фильтрация поступающего воздуха.

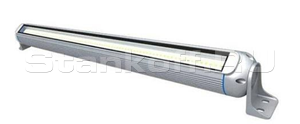

Современное светодиодное освещение

• Пылевлагозащищенный специальный станочный светильник.
• Находится над патроном.
• Полное освещение рабочей зоны станка .

Полная кабинетная защита

• Полностью закрытая рабочая зона с защитными устройствами.
• Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим.
• Максимальная защита персонала.
• Защита от попадания внутрь станка пыли, влаги и посторонних предметов.

Интерфейс для подключения барфидера

• Стандартный интерфейс для подключения барфидера.
• Удобный разъём с возможностью быстрого подключения.
• Программа автоматики станка уже включает схему управления барфидером с М-командами.

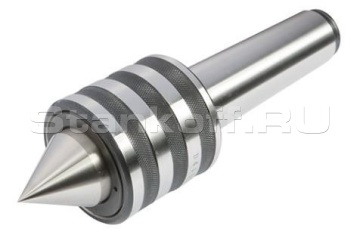

Вращающийся центр МК5

• Устанавливается в пиноль задней бабки для осуществления поджима заготовок.
• Подходит для обработки на любых оборотах, так как отсутствует трение и излишнее давление на заготовку.
• Позволяет избежать перегрева и деформации заготовки в месте поджатия задней бабкой.
• Точный шариковый подшипник обеспечивает стабильное вращение центра и заготовки.

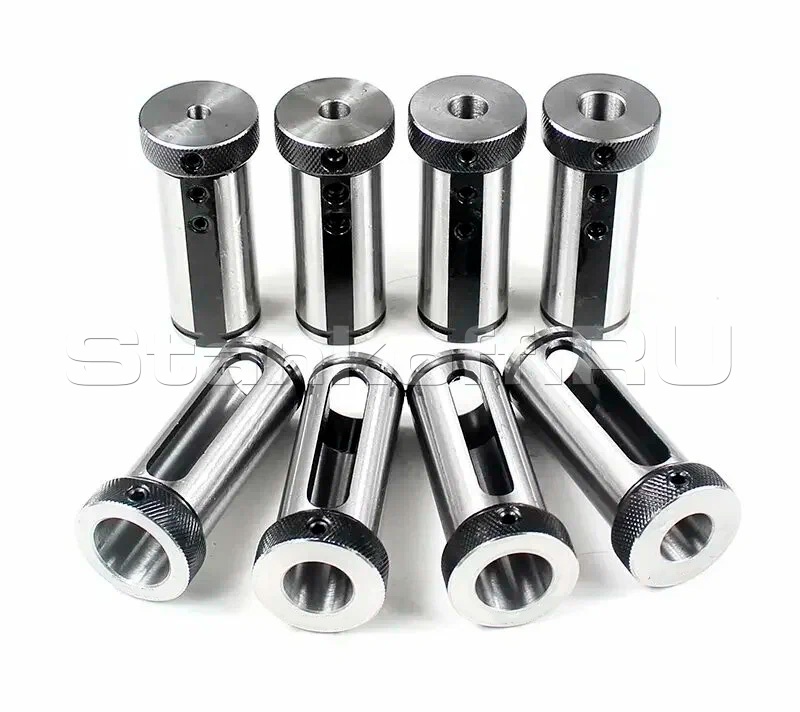

Набор переходных оправок

• Переходные оправки для осевых блоков инструмента с внутренним отверстием 40 мм.
• Включает 8 переходных оправок для осевого и расточного инструмента с цилиндрическим хвостовиком: 8, 10, 12, 14, 16, 20, 25 и 32 мм.
• Удобный зажим инструмента различных диаметров.

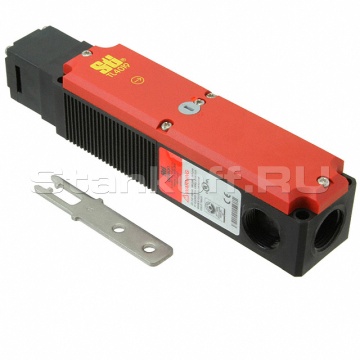

Замок дверей рабочей зоны

• Работает по принципу концевого выключателя.
• Автоматическая блокировка дверей во время обработки.
• Снижает риски травм среди персонала.
• Соответствует нормам техники безопасности предприятий.

Комплект технической документации

• Оригинальные руководства по эксплуатации станка.
• Паспорт точности и упаковочный лист.
• Оригинальные руководства по работе с системой ЧПУ.
• Руководство по эксплуатации станка на русском языке.
• USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.

Комплектация

Система ЧПУ GSK 988TA
Гидравлический 3-кулачковый патрон Ø250 мм с отверстием
12-позиционный приводной сменщик инструмента
Радиальный приводной держатель инструмента (1 шт)
Осевой приводной держатель инструмента (1 шт)
Осевые блоки для инструмента (3 шт), токарные торцевые блоки для инструмента (3 шт), токарные наружные блоки для инструмента (4 шт)
Гидравлическая задняя бабка
Педаль зажима / разжима токарного патрона
Педаль выдвижения / отвода пиноли задней бабки
Ленточный транспортер для удаления стружки с тележкой
Сепаратор СОЖ
Освещение рабочей зоны
Теплообменник электрошкафа
Комплект переходных оправок для расточного инструмента
Вращающийся центр МК5
Дополнительный комплект сырых кулачков
Комплект обслуживающего инструмента
Руководство по эксплуатации на русском языке

Дополнительные опции

Программируемая задняя бабка

Задняя бабка оснащена встроенным серводвигателем GSK (Китай) или Delta (Тайвань) и перемещается по собственным линейным направляющим независимо от суппорта. Управление осуществляется через систему ЧПУ, с возможностью программного подведения и отведения задней бабки к заготовке, что сокращает время обработки.

Система измерения инструмента Renishaw

Контактная 3D-система с проводной передачей данных для контроля и привязки инструментов. Оснащена откидной или съемной рукой со щупом в зависимости от наличия уловителя деталей. Позволяет контролировать поломку инструментов, измерять длину и диаметр, а также автоматически корректировать износ во время обработки. Автоматический цикл измерения исключает человеческий фактор, обеспечивая точность до 1 мкм.

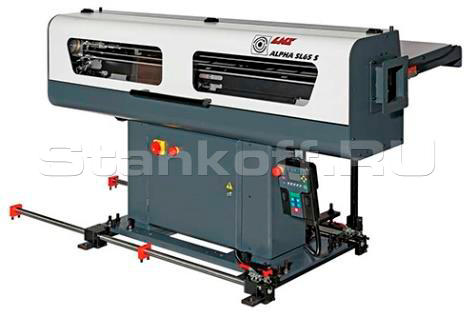

Барфидер 65/1500 мм

Автоматическое устройство подачи прутка диаметром до 65 мм и длиной до 1500 мм оснащено удобным пультом дистанционного управления для взаимодействия со станком. Сервопривод обеспечивает точное позиционирование прутка, что значительно сокращает вспомогательное время обработки.

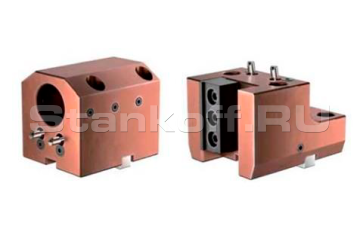

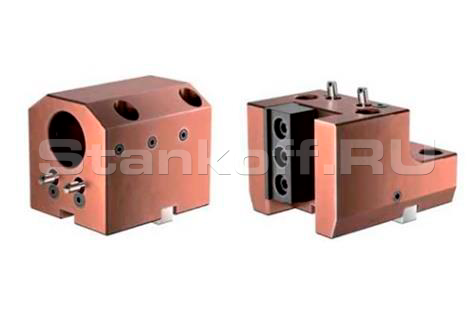

Осевые и радиальные держатели инструмента

Осевой держатель предназначен для расточных головок, борштанг и сверл. Радиальный держатель используется для токарных резцов при подточке торцов и нарезании канавок.

Основные характеристики

Максимальный диаметр вращения, мм	580
Максимальный диаметр обработки, мм	320
Максимальная длина обработки, мм	850
Угол наклона станины, °	30
Шпиндель
Максимальное число оборотов шпинделя, об/мин	50-2500
Максимальный крутящий момент (продолжительно/30 мин), Нм	143 / 192
Диаметр отверстия шпинделя, мм	91
Максимальный диаметр обрабатываемого прутка, мм	80
Фланец	А2-8 (DIN 55026, ISO 702/I)
Диаметр патрона, мм	250
Перемещение и подача
Перемещение по оси X, мм	210
Перемещение по оси Z, мм	900
Скорость рабочей подачи по осям Х / Z, мм/мин	10000/10000
Скорость быстрого хода по осям Х / Z, мм/мин	25000/25000
Точность
Повторяемость, мм	± 0,003
Позиционирование, мм	± 0,006
Сменщик инструмента
Количество инструмента, шт	12
Тип держателей инструмента	BMT55
Максимальная высота державки резца, мм	25
Максимальное число оборотов приводного инструмента, об/мин	4000
Максимальный диаметр осевого инструмента, мм	32
Мощность двигателя приводного инструмента, кВт	3
Задняя бабка
Конус пиноли задней бабки	МК 5
Диаметр пиноли задней бабки, мм	88
Ход задней бабки, мм	800
Электрические характеристики
Система ЧПУ	GSK 988TA
Общая потребляемая мощность, кВт	30
Энергопотребление, В/Гц	380/50
Мощность двигателя шпинделя (продолжительно / 30 мин), кВт	15 / 18,5
Габариты
Габаритные размеры без учета конвейера для стружки (ДхШхВ), мм	3560х1930х2050
Масса станка, кг	4550

Безналичный расчет для юридических лиц

Если покупка товаров совершается юридическим лицом, то оплата производится по счету, выставленному менеджером:

Важно соблюдать срок оплаты, указанные в счете. Возможно продление периода оплаты счета. Для этого необходимо связаться с персональным менеджером.
Товар отгружается после поступления денежных средств на счет нашей компании.
При отгрузке продукции в регионы сроки доставки включают время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

Лизинг

Выберите понравившийся товар. Сообщите менеджеру, что хотите приобрести этот товар в лизинг.
Основные условия лизинга оборудования:

Тип предприятия: любая организационно-правовая форма
Первоначальный взнос: от 0-10%
Срок: от 12 месяцев до 60 месяцев
Удорожание: от 5%
Сумма финансирования: от 250 000 руб
Ежемесячные платежи: равномерные, неравномерные, сезонные (по желанию клиента)
Пакет документов: варьируется в зависимости от организационно-правовой формы предприятия клиента, лизинговой программы, региона, суммы проекта, и дополнительных возможностей и пожеланий клиента.
География: вся территория РФ

Банковский перевод

Оплата заказа по выставленному менеджером счету. Возможны два варианта:

Наличными в отделении банка;
Через интернет-банк или мобильное приложение. В нужной системе интернет-банкинга сформируйте платежное поручение с реквизитами из счета и оплатите его.

Сбербанк Онлайн

Оплатить счет можно двумя способами:

Онлайн-перевод с телефона;
Онлайн-перевод с компьютера.

Наличными в головном офисе

Только для физических лиц. При оплате наличными предоставляются кассовый и товарный чеки.

Банковские карты

Оплата банковскими картами осуществляется через АО «АЛЬФА-БАНК».

АО «АЛЬФА-БАНК»

К оплате принимаются карты VISA, MasterCard, МИР.

VISA MasterCard МИР

Отправка заказов в регионы России осуществляется рядом транспортных компаний. Доставка в регионы оплачивается покупателем в соответствии с тарифами компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Для оформления доставки потребуются ваши паспортные данные.

Мы работаем с компаниями:

Первая экспедиционная компания
ЖелДорЭкспедиция
Деловые линии
Объём
Энергия
Байкал-Сервис
Севертранс
Беломортранс
Грузбери

и другими.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

Предыдущий товар

Токарный обрабатывающий центр SL40H/GSK
